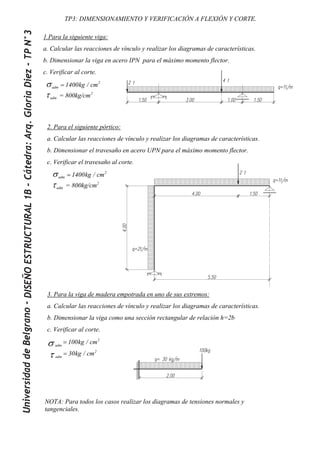

2. TP3: DIMENSIONAMIENTO Y VERIFICACIÓN A FLEXIÓN Y CORTE.
Universidad de Belgrano - DISEÑO ESTRUCTURAL 1B - Cátedra: Arq. Gloria Diez - TP N°3
1.Para la siguiente viga:
a. Calcular las reacciones de vínculo y realizar los diagramas de características.
b. Dimensionar la viga en acero IPN para el máximo momento flector.
c. Verificar al corte.
 adm  1400kg / cm2
 adm = 800kg/cm2
2. Para el siguiente pórtico:
a. Calcular las reacciones de vínculo y realizar los diagramas de características.
b. Dimensionar el travesaño en acero UPN para el máximo momento flector.
c. Verificar el travesaño al corte.
 adm  1400kg / cm2
 adm = 800kg/cm2
3. Para la viga de madera empotrada en uno de sus extremos:
a. Calcular las reacciones de vínculo y realizar los diagramas de características.
b. Dimensionar la viga como una sección rectangular de relación h=2b
c. Verificar al corte.
 adm
 100kg / cm 2
 adm
 30kg / cm 2
NOTA: Para todos los casos realizar los diagramas de tensiones normales y
tangenciales.
