1. Universidad de Oriente
Núcleo de Bolívar
Unidad de Estudios Básicos
Departamento de Ciencias
Area de Física
Física II. Sección 08
Prof. Ramón Martínez
Semestre II-2012
TRABAJO-EXAMEN N° 3
1) Evalúe la capacitancia equivalente de la configuración mostrada en la
siguiente figura. Todos los capacitores son idénticos, y cada uno tiene
capacitancia C. 2 pts.

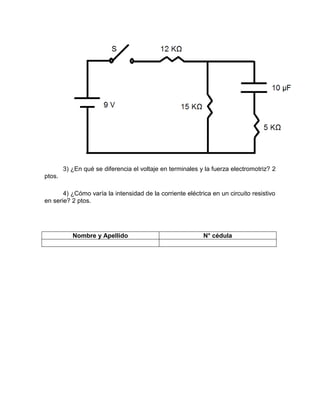

2) En la siguiente figura suponga que el interruptor se ha cerrado el tiempo
suficiente para que el capacitor quede completamente cargado. Determine (a) la
corriente de estado estable a través de cada resistor, y (b) la carga Q en el
capacitor. (c) El interruptor se abre después en t = 0. Escriba una ecuación para la
corriente a través de la resistencia de 15 KΩ como una función del tiempo, y (d)
encuentre el tiempo que tarda la carga en el capacitor para disminuir a un quinto
de su valor inicial. 4 pts.

2. 3) ¿En qué se diferencia el voltaje en terminales y la fuerza electromotriz? 2
ptos.
4) ¿Cómo varía la intensidad de la corriente eléctrica en un circuito resistivo
en serie? 2 ptos.
Nombre y Apellido N° cédula
