1. 27/08/2012
ANÁLISIS Y DISEÑO DE SISTEMAS
Chunga Huatay Edwin

2. Chunga Huatay Edwin

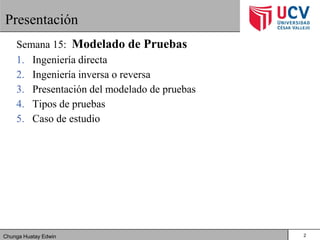

Presentación
Semana 15: Modelado de Pruebas
1. Ingeniería directa
2. Ingeniería inversa o reversa
3. Presentación del modelado de pruebas
4. Tipos de pruebas
5. Caso de estudio
2

3. Chunga Huatay Edwin

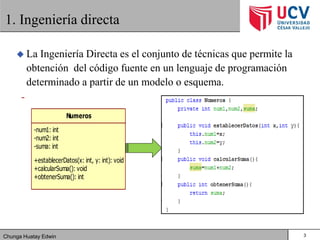

1. Ingeniería directa
 La Ingeniería Directa es el conjunto de técnicas que permite la
obtención del código fuente en un lenguaje de programación
determinado a partir de un modelo o esquema.
3
Numeros
-num1: int
-num2: int
-suma: int
+establecerDatos(x: int, y: int): void
+calcularSuma(): void
+obtenerSuma(): int

4. Chunga Huatay Edwin

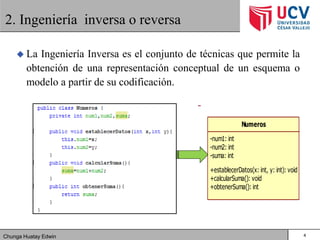

2. Ingeniería inversa o reversa
 La Ingeniería Inversa es el conjunto de técnicas que permite la
obtención de una representación conceptual de un esquema o
modelo a partir de su codificación.
4
Numeros
-num1: int
-num2: int
-suma: int
+establecerDatos(x: int, y: int): void
+calcularSuma(): void
+obtenerSuma(): int

5. Chunga Huatay Edwin

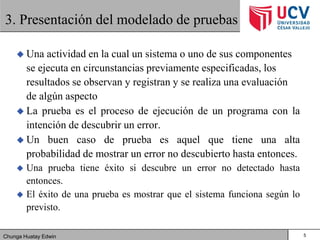

3. Presentación del modelado de pruebas
 Una actividad en la cual un sistema o uno de sus componentes
se ejecuta en circunstancias previamente especificadas, los
resultados se observan y registran y se realiza una evaluación
de algún aspecto
 La prueba es el proceso de ejecución de un programa con la
intención de descubrir un error.
 Un buen caso de prueba es aquel que tiene una alta
probabilidad de mostrar un error no descubierto hasta entonces.
 Una prueba tiene éxito si descubre un error no detectado hasta
entonces.
 El éxito de una prueba es mostrar que el sistema funciona según lo
previsto.
5

6. Chunga Huatay Edwin

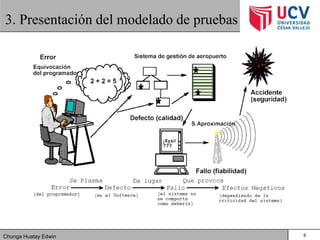

3. Presentación del modelado de pruebas
6

7. Chunga Huatay Edwin

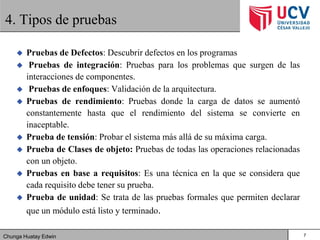

4. Tipos de pruebas
 Pruebas de Defectos: Descubrir defectos en los programas
 Pruebas de integración: Pruebas para los problemas que surgen de las
interacciones de componentes.
 Pruebas de enfoques: Validación de la arquitectura.
 Pruebas de rendimiento: Pruebas donde la carga de datos se aumentó
constantemente hasta que el rendimiento del sistema se convierte en
inaceptable.
 Prueba de tensión: Probar el sistema más allá de su máxima carga.
 Prueba de Clases de objeto: Pruebas de todas las operaciones relacionadas
con un objeto.
 Pruebas en base a requisitos: Es una técnica en la que se considera que
cada requisito debe tener su prueba.
 Prueba de unidad: Se trata de las pruebas formales que permiten declarar
que un módulo está listo y terminado.
7

8. Chunga Huatay Edwin
5. Caso de estudio:
Mantenimiento de la tabla Usuario
 Grabar
 Buscar
 Listar
 Actualizar
 Eliminar
8

9. Chunga Huatay Edwin

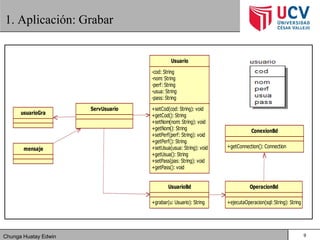

1. Aplicación: Grabar
9
usuarioGra
mensaje
ServUsuario
Usuario
-cod: String
-nom: String
-perf: String
-usua: String
-pass: String
+setCod(cod: String): void
+getCod(): String
+setNom(nom: String): void
+getNom(): String
+setPerf(perf: String): void
+getPerf(): String
+setUsua(usua: String): void
+getUsua(): String
+setPass(pas: String): void
+getPass(): void
UsuarioBd
+grabar(u: Usuario): String
ConexionBd
+getConnection(): Connection
OperacionBd
+ejecutaOperacion(sql: String): String

10. Chunga Huatay Edwin

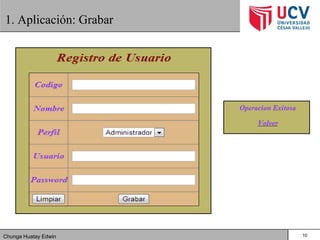

1. Aplicación: Grabar
10

11. Chunga Huatay Edwin

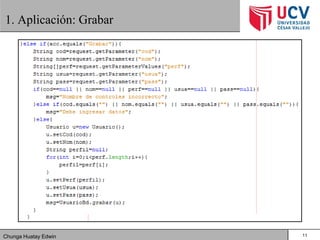

1. Aplicación: Grabar
11

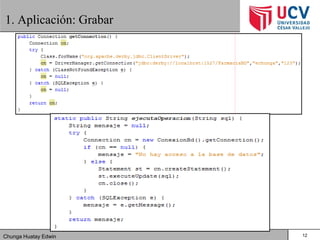

12. Chunga Huatay Edwin
1. Aplicación: Grabar
12

13. Chunga Huatay Edwin

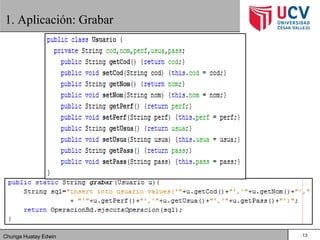

1. Aplicación: Grabar
13

14. Chunga Huatay Edwin

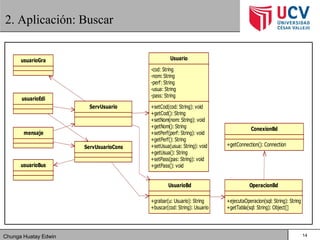

2. Aplicación: Buscar
14
usuarioGra
mensaje
ServUsuario
Usuario
-cod: String
-nom: String
-perf: String
-usua: String
-pass: String
+setCod(cod: String): void
+getCod(): String
+setNom(nom: String): void
+getNom(): String
+setPerf(perf: String): void
+getPerf(): String
+setUsua(usua: String): void
+getUsua(): String
+setPass(pas: String): void
+getPass(): void
UsuarioBd
+grabar(u: Usuario): String
+buscar(cod: String): Usuario
ConexionBd
+getConnection(): Connection
OperacionBd
+ejecutaOperacion(sql: String): String
+getTabla(sql: String): Object[]
usuarioBus
usuarioEdi
ServUsuarioCons

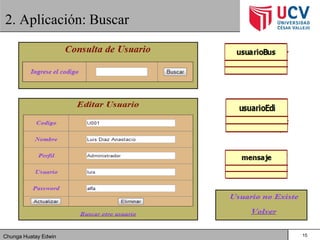

15. Chunga Huatay Edwin

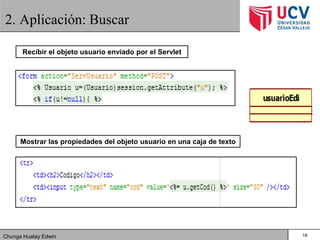

2. Aplicación: Buscar
15

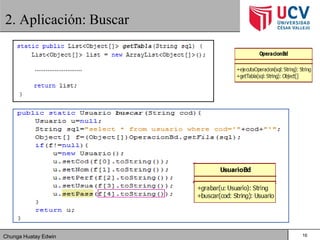

16. Chunga Huatay Edwin
2. Aplicación: Buscar
16

17. Chunga Huatay Edwin

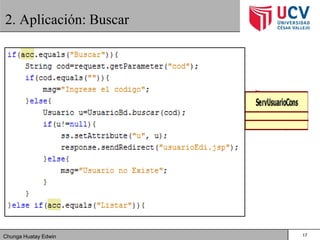

2. Aplicación: Buscar
17

18. Chunga Huatay Edwin
2. Aplicación: Buscar
18
Recibir el objeto usuario enviado por el Servlet
Mostrar las propiedades del objeto usuario en una caja de texto

19. Chunga Huatay Edwin

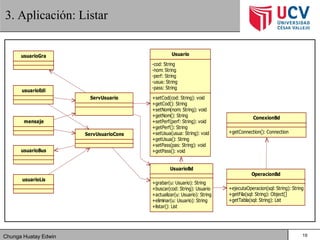

3. Aplicación: Listar
19
usuarioGra
mensaje
ServUsuario
Usuario
-cod: String
-nom: String
-perf: String
-usua: String
-pass: String
+setCod(cod: String): void
+getCod(): String
+setNom(nom: String): void
+getNom(): String
+setPerf(perf: String): void
+getPerf(): String
+setUsua(usua: String): void
+getUsua(): String
+setPass(pas: String): void
+getPass(): void
UsuarioBd
+grabar(u: Usuario): String
+buscar(cod: String): Usuario
+actualizar(u: Usuario): String
+eliminar(u: Usuario): String
+listar(): List
ConexionBd
+getConnection(): Connection
OperacionBd
+ejecutaOperacion(sql: String): String
+getFila(sql: String): Object[]
+getTabla(sql: String): List
usuarioBus
usuarioEdi
ServUsuarioCons
usuarioLis

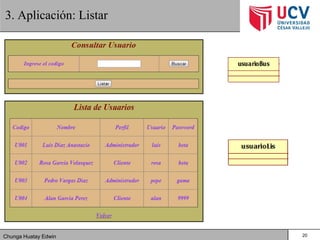

20. Chunga Huatay Edwin
3. Aplicación: Listar
20

21. Chunga Huatay Edwin

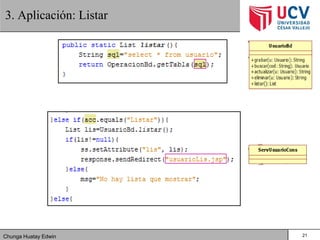

3. Aplicación: Listar
21

22. Chunga Huatay Edwin
3. Aplicación: Listar
22

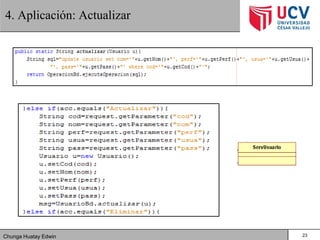

23. Chunga Huatay Edwin
4. Aplicación: Actualizar
23

24. Chunga Huatay Edwin

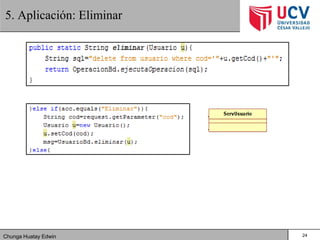

5. Aplicación: Eliminar
24

25. Chunga Huatay Edwin

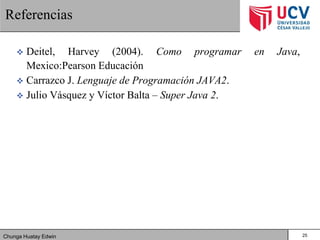

Referencias
 Deitel, Harvey (2004). Como programar en Java,
Mexico:Pearson Educación
 Carrazco J. Lenguaje de Programación JAVA2.
 Julio Vásquez y Víctor Balta – Super Java 2.
25
