1. UNIVERSIDAD NACIONAL AUTONOMA DE MEXICO
Facultad de Estudios Superiores Cuautitlán
Lic. Diseño & Comunicación Visual
1er Semestre
Materia: Geometría I
Alumno: Lezly Susette Reyes Norman
Profesor: Heidi Nopal Guerrero
No. De Cuenta: 416089688
Unidad 3 Tema 1 Actividad 2
26/Agosto/2015

2. PROBLEMA 1 PARÁBOLA
Paso 1.
Trazamos una línea perpendicular en nuestro segmento AB y la marcamos con 14
Cm.
Paso 2. Localizamos el punto C y trazamos como referencia a C como centro una
circunferencia con un radio de 7Cm.

3. Paso 3. Tomando igualmente C como centro, trazamos la circunfefencia C2 con
un radio de 8 cm, lozalicamos P1.
Paso 4, localizamos PB2 y PA2

4. Paso 4. Tazamos C3 con C como centro y Radio de 9 cm.
Paso 5. Localizamos PB2 y PA2

5. Paso 6. Con nuestro curvígrafo, localizamos PA2, PA3, PB3, PB2 y P1 y trazamos
nuestra parábola

6. Problema II
Paso 1. Loalizamos en el plano la primera generatrizi1’
Paso 2. Buscamos la proyección de la generatriz vb1 y la llamaremos i1.

7. Paso 3. Buscamos la proyección lateral de la generatriz v”b1”

8. Paso 4. Proyectamos i1’ y i1 sobre la generatriz v”b1’ y i1”

9. Paso 5. Trazamos en el plano las intersecciones b2 y b3

11. Paso 6. Buscamos los 2 de la generatriz puntos medios
Paso 7. Buscamos las proyecciones horizontales de las generatrices llamándolas
b4 y b5.

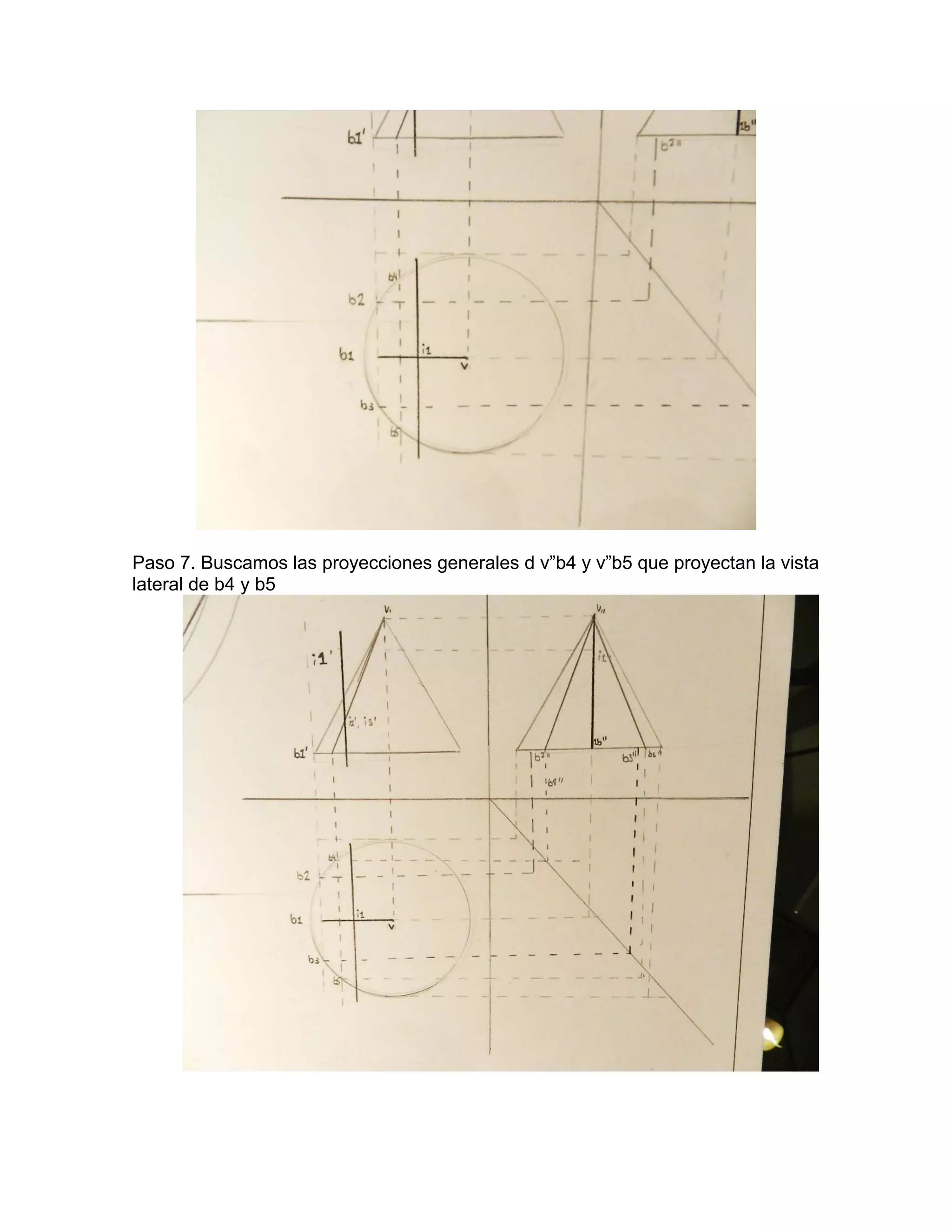

12. Paso 7. Buscamos las proyecciones generales d v”b4 y v”b5 que proyectan la vista
lateral de b4 y b5

14. Paso 8. Ubicamos los puntos i2” e i3” en la vista lateral y hacemos sus respectivas
proyecciones
Paso 8: trazamos nuestras proyecciones con el curvígrafo.
