El ultrasonido terapéutico utiliza ondas sonoras no audibles para aliviar el dolor y la inflamación mediante efectos mecánicos y térmicos. Funciona mejor a frecuencias más bajas de 1-3 MHz, dependiendo de la profundidad del tejido a tratar. Los efectos incluyen micro masaje, aumento del metabolismo local y vasodilatación. Se usa comúnmente para problemas musculoesqueléticos y se debe aplicar de forma segura para evitar daños.

1. Ultrasonido
terapéutico
Sebastián Sánchez Becerra
Lorena Álvarez Arteaga
Eduardo Martínez Ángeles

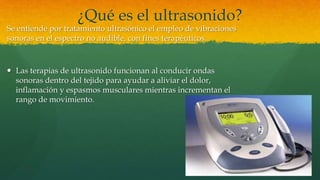

2. ¿Qué es el ultrasonido?
Se entiende por tratamiento ultrasónico el empleo de vibraciones
sonoras en el espectro no audible, con fines terapéuticos.
 Las terapias de ultrasonido funcionan al conducir ondas
sonoras dentro del tejido para ayudar a aliviar el dolor,
inflamación y espasmos musculares mientras incrementan el
rango de movimiento.

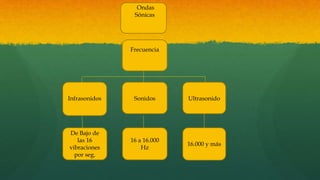

3. 16 a 16.000
Hz
16.000 y más
De Bajo de
las 16
vibraciones
por seg.
Ondas
Sónicas
Frecuencia
Infrasonidos Sonidos Ultrasonido

4. Frecuencia del Ultrasonido Terapéutico
 Frecuencia Alta: Es de 3 Mhz. Es poca penetración.
Indicado en tratamientos superficiales.
 Frecuencia baja: Es de 1 Mhz. Mayor penetración. Utilizado
en tratamientos profundos.

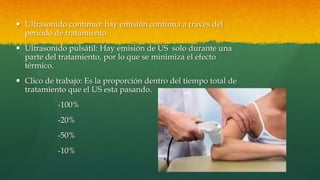

5.  Ultrasonido continuo: hay emisión continua a través del
periodo de tratamiento.
 Ultrasonido pulsátil: Hay emisión de US solo durante una
parte del tratamiento, por lo que se minimiza el efecto
térmico.
 Clico de trabajo: Es la proporción dentro del tiempo total de
tratamiento que el US esta pasando.
-100%
-20%
-50%
-10%

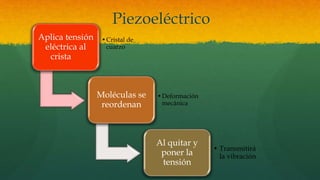

6. Piezoeléctrico
Aplica tensión
eléctrica al
crista
•Cristal de
cuarzo
Moléculas se
reordenan
•Deformación
mecánica
Al quitar y
poner la
tensión
• Transmitirá
la vibración

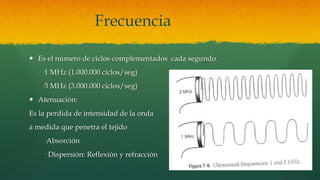

7. Frecuencia
 Es el número de ciclos complementados cada segundo.
·1 MHz (1.000.000 ciclos/seg)
·3 MHz (3.000.000 ciclos/seg)
 Atenuación:
Es la perdida de intensidad de la onda
a medida que penetra el tejido
·Absorción
· Dispersión: Reflexión y refracción

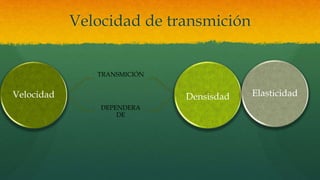

8. Velocidad de transmición
Velocidad
TRANSMICIÓN
DEPENDERA
DE
Densisdad Elasticidad

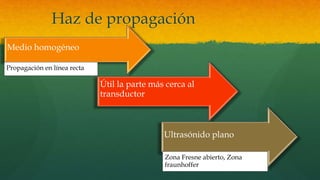

9. Haz de propagación
Medio homogéneo
Propagación en línea recta
Útil la parte más cerca al
transductor
Ultrasónido plano
Zona Fresne abierto, Zona
fraunhoffer

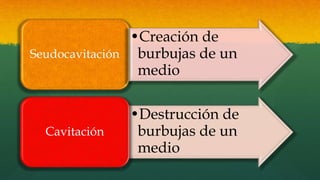

10. •Destrucción de
burbujas de un
medio
Seudocavitación
•Creación de
burbujas de un
medio
Cavitación

12.  Transductor(cabezal): Es un cristal piezoeléctrico que
convierte la energía eléctrica en energía acústica a
través de su deformación mecánica.
 Efecto piezoeléctrico: Capacidad del cristal de contraerse o
expandirse.
 Potencia: Es la cantidad de energía acústica por unidad de
tiempo. Se expresa en (W)
 Intensidad: Es la cantidad de energía por unidad de área del
cabezal

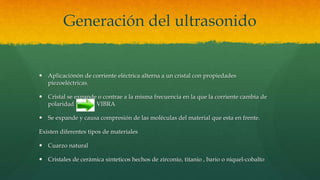

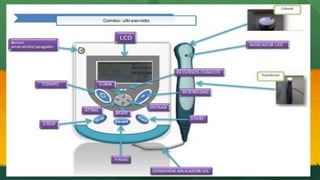

14. Generación del ultrasonido
 Aplicaciónón de corriente eléctrica alterna a un cristal con propiedades
piezoeléctricas.
 Cristal se expande o contrae a la misma frecuencia en la que la corriente cambia de
polaridad VIBRA
 Se expande y causa compresión de las moléculas del material que esta en frente.
Existen diferentes tipos de materiales
 Cuarzo natural
 Cristales de cerámica sinteticos hechos de zirconio, titanio , bario o niquel-cobalto

15. Mecanismo del ultrasonido
Transformación de una corriente eléctrica alternativa en
vibración mecánica, a través de un material piezoeléctrico
ERA: Área efectiva de
emisión

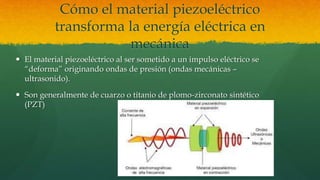

16. Cómo el material piezoeléctrico
transforma la energía eléctrica en
mecánica
 El material piezoeléctrico al ser sometido a un impulso eléctrico se
“deforma” originando ondas de presión (ondas mecánicas –
ultrasonido).
 Son generalmente de cuarzo o titanio de plomo-zirconato sintético
(PZT)

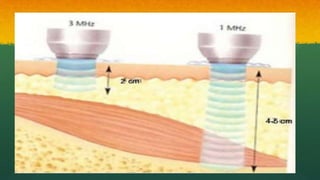

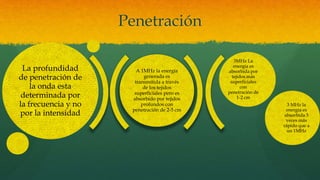

17. Penetración
3MHz La
energía es
absorbida por
tejidos más
superficiales
con
penetración de
1-2 cm
3 MHz la
energía es
absorbida 3
veces más
rápido que a
un 1MHz
La profundidad
de penetración de
la onda esta
determinada por
la frecuencia y no
por la intensidad
A 1MHz la energía
generada es
transmitida a través
de los tejidos
superficiales pero es
absorbido por tejidos
profundos con
penetración de 2-5 cm

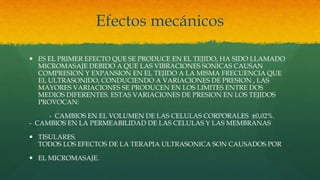

19. Efectos mecánicos
 ES EL PRIMER EFECTO QUE SE PRODUCE EN EL TEJIDO, HA SIDO LLAMADO
MICROMASAJE DEBIDO A QUE LAS VIBRACIONES SONICAS CAUSAN
COMPRESION Y EXPANSION EN EL TEJIDO A LA MISMA FRECUENCIA QUE
EL ULTRASONIDO, CONDUCIENDO A VARIACIONES DE PRESION , LAS
MAYORES VARIACIONES SE PRODUCEN EN LOS LIMITES ENTRE DOS
MEDIOS DIFERENTES. ESTAS VARIACIONES DE PRESION EN LOS TEJIDOS
PROVOCAN:
- CAMBIOS EN EL VOLUMEN DE LAS CELULAS CORPORALES ±0,02%.
- CAMBIOS EN LA PERMEABILIDAD DE LAS CELULAS Y LAS MEMBRANAS
 TISULARES.
TODOS LOS EFECTOS DE LA TERAPIA ULTRASONICA SON CAUSADOS POR
 EL MICROMASAJE.

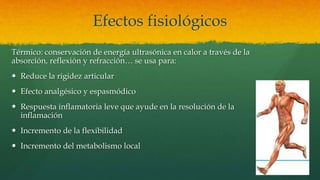

20. Efectos fisiológicos
Térmico: conservación de energía ultrasónica en calor a través de la
absorción, reflexión y refracción… se usa para:
 Reduce la rigidez articular
 Efecto analgésico y espasmódico
 Respuesta inflamatoria leve que ayude en la resolución de la
inflamación
 Incremento de la flexibilidad
 Incremento del metabolismo local

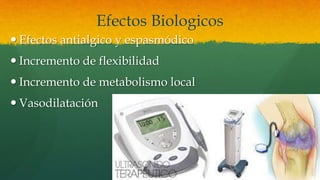

22. Efectos Biologicos
 Efectos antialgico y espasmódico
 Incremento de flexibilidad
 Incremento de metabolismo local
 Vasodilatación

23. Indicaciones Trastornos osteomioarticulares, fundamentalmente traumáticos y degenerativos.
 Retracciones musculares, fibrosis musculo tendinosas, lesiones ligamentarias,
lesiones de los cartílagos interarticulares
 Tratamiento de fascitis plantar y espolón calcáneo

24. Contraindicaciones
 Ojos
 Testículos
 Mujeres embarazadas
 Cáncer
 infección
 marcapasos
 Implantes metales

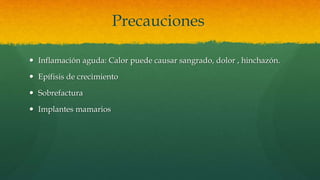

25. Precauciones
 Inflamación aguda: Calor puede causar sangrado, dolor , hinchazón.
 Epífisis de crecimiento
 Sobrefactura
 Implantes mamarios

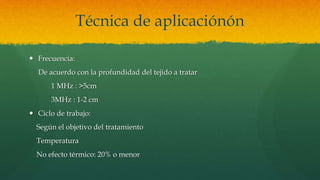

26. Técnica de aplicaciónón
 Frecuencia:
De acuerdo con la profundidad del tejido a tratar
1 MHz : >5cm
3MHz : 1-2 cm
 Ciclo de trabajo:
Según el objetivo del tratamiento
Temperatura
No efecto térmico: 20% o menor

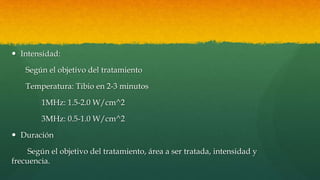

27.  Intensidad:
Según el objetivo del tratamiento
Temperatura: Tibio en 2-3 minutos
1MHz: 1.5-2.0 W/cm^2
3MHz: 0.5-1.0 W/cm^2
 Duración
Según el objetivo del tratamiento, área a ser tratada, intensidad y
frecuencia.

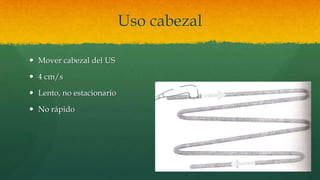

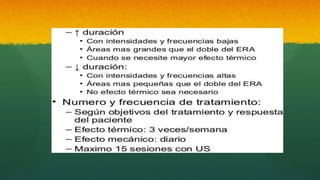

29. Uso cabezal
 Mover cabezal del US
 4 cm/s
 Lento, no estacionario
 No rápido

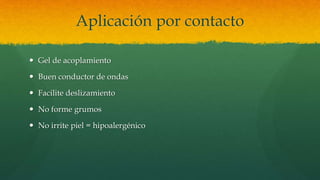

30. Aplicación por contacto
 Gel de acoplamiento
 Buen conductor de ondas
 Facilite deslizamiento
 No forme grumos
 No irrite piel = hipoalergénico

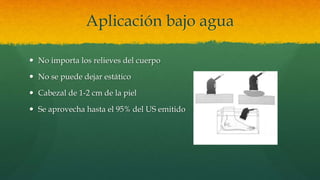

31. Aplicación bajo agua
 No importa los relieves del cuerpo
 No se puede dejar estático
 Cabezal de 1-2 cm de la piel
 Se aprovecha hasta el 95% del US emitido
