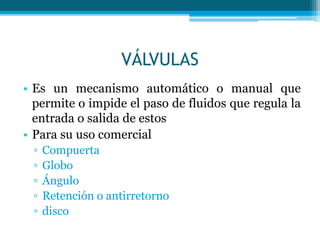

2. VÁLVULAS
• Es un mecanismo automático o manual que
permite o impide el paso de fluidos que regula la
entrada o salida de estos
• Para su uso comercial
▫ Compuerta
▫ Globo
▫ Ángulo
▫ Retención o antirretorno
▫ disco

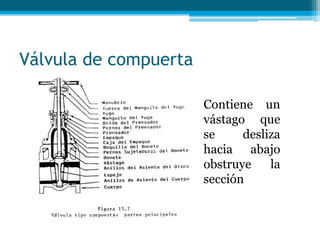

3. Válvula de compuerta
Contiene un
vástago que
se desliza
hacia abajo
obstruye la
sección

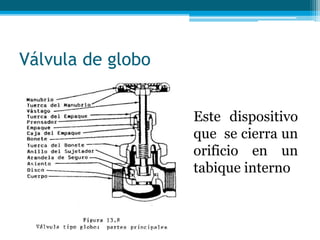

4. Válvula de globo
Este dispositivo
que se cierra un
orificio en un
tabique interno

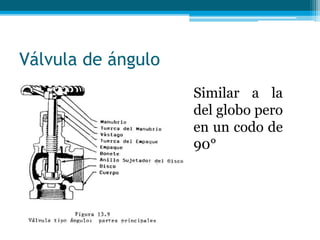

5. Válvula de ángulo
Similar a la
del globo pero
en un codo de
90°

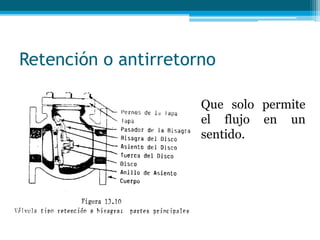

6. Retención o antirretorno
Que solo permite
el flujo en un
sentido.

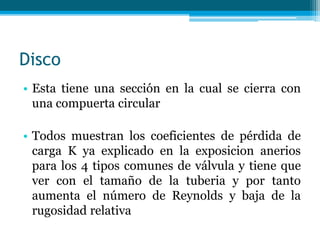

7. Disco
• Esta tiene una sección en la cual se cierra con
una compuerta circular
• Todos muestran los coeficientes de pérdida de
carga K ya explicado en la exposicion anerios
para los 4 tipos comunes de válvula y tiene que
ver con el tamaño de la tuberia y por tanto
aumenta el número de Reynolds y baja de la
rugosidad relativa

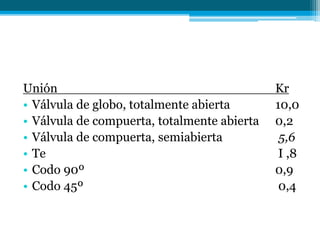

8. Unión Kr
• Válvula de globo, totalmente abierta 10,0
• Válvula de compuerta, totalmente abierta 0,2
• Válvula de compuerta, semiabierta 5,6
• Te I ,8
• Codo 90º 0,9
• Codo 45º 0,4

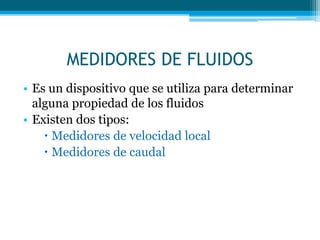

9. MEDIDORES DE FLUIDOS
• Es un dispositivo que se utiliza para determinar
alguna propiedad de los fluidos
• Existen dos tipos:
 Medidores de velocidad local
 Medidores de caudal

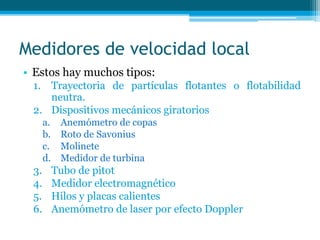

10. Medidores de velocidad local
• Estos hay muchos tipos:
1. Trayectoria de partículas flotantes o flotabilidad
neutra.
2. Dispositivos mecánicos giratorios
a. Anemómetro de copas
b. Roto de Savonius
c. Molinete
d. Medidor de turbina
3. Tubo de pitot
4. Medidor electromagnético
5. Hilos y placas calientes
6. Anemómetro de laser por efecto Doppler

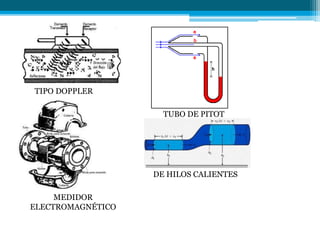

11. MEDIDOR
ELECTROMAGNÉTICO
TIPO DOPPLER
TUBO DE PITOT
DE HILOS CALIENTES

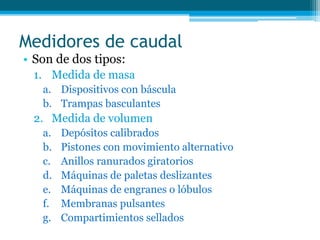

12. Medidores de caudal
• Son de dos tipos:
1. Medida de masa
a. Dispositivos con báscula
b. Trampas basculantes
2. Medida de volumen
a. Depósitos calibrados
b. Pistones con movimiento alternativo
c. Anillos ranurados giratorios
d. Máquinas de paletas deslizantes
e. Máquinas de engranes o lóbulos
f. Membranas pulsantes
g. Compartimientos sellados

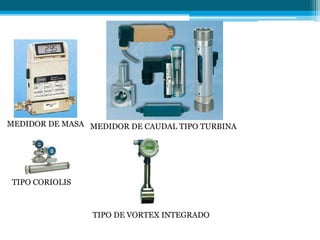

13. MEDIDOR DE MASA MEDIDOR DE CAUDAL TIPO TURBINA
TIPO CORIOLIS
TIPO DE VORTEX INTEGRADO

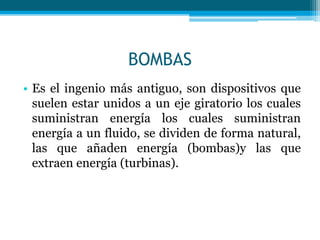

14. BOMBAS
• Es el ingenio más antiguo, son dispositivos que
suelen estar unidos a un eje giratorio los cuales
suministran energía los cuales suministran
energía a un fluido, se dividen de forma natural,
las que añaden energía (bombas)y las que
extraen energía (turbinas).

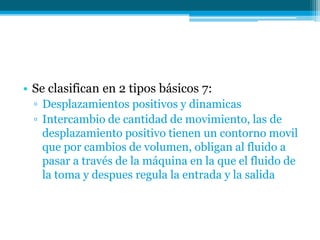

15. • Se clasifican en 2 tipos básicos 7:
▫ Desplazamientos positivos y dinamicas
▫ Intercambio de cantidad de movimiento, las de
desplazamiento positivo tienen un contorno movil
que por cambios de volumen, obligan al fluido a
pasar a través de la máquina en la que el fluido de
la toma y despues regula la entrada y la salida

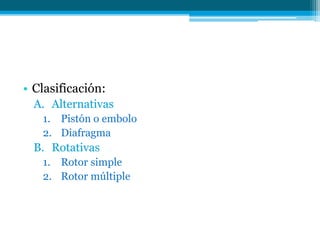

16. • Clasificación:
A. Alternativas
1. Pistón o embolo
2. Diafragma
B. Rotativas
1. Rotor simple
2. Rotor múltiple

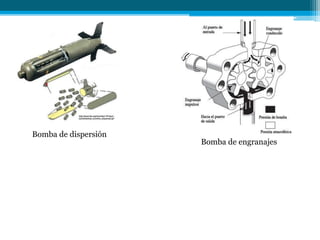

17. Bomba de dispersión
Bomba de engranajes

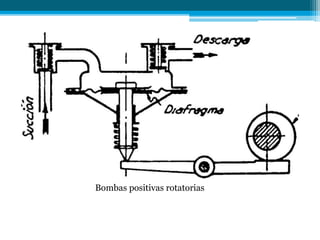

18. Bombas positivas rotatorias

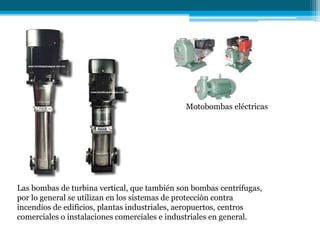

19. Motobombas eléctricas
Las bombas de turbina vertical, que también son bombas centrífugas,
por lo general se utilizan en los sistemas de protección contra
incendios de edificios, plantas industriales, aeropuertos, centros
comerciales o instalaciones comerciales e industriales en general.

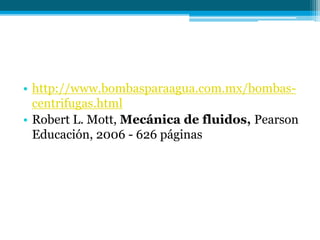

20. • http://www.bombasparaagua.com.mx/bombas-
centrifugas.html
• Robert L. Mott, Mecánica de fluidos, Pearson
Educación, 2006 - 626 páginas
