Viaducto metro línea 4

VIADUCTO L4. METRO DE SANTIAGO
30 OCTUBRE 2014
METODO CONSTRUCTIVO DEL VIADUCTO DE LA LINEA 4 DEL METRO DE SANTIAGO
PROFESOR: ESTEBAN JAMETT QUEZADA AYUDANTE: SEBASTIAN LAZO
TOMAS ARGANDOÑA MARIO BRAVO NICOLAS HERRERA

UNIVESIDAD DE SANTIAGO DE CHILE
DEPARTAMENTO DE OBRAS CIVILES
INGENIERIA CIVIL EN OBRAS CIVILES
1

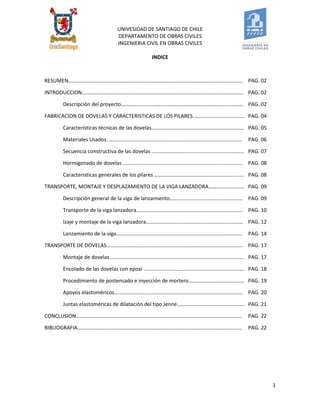

INDICE
RESUMEN…………………………………………………………………………………………………………………… PAG. 02
INTRODUCCION………………………………………………….…………………………………………….………… PAG. 02
Descripción del proyecto…………………………..………………………………………..……….… PAG. 02
FABRICACION DE DOVELAS Y CARACTERISTICAS DE LOS PILARES.………………..……………… PAG. 04
Características técnicas de las dovelas……………………………………….…………………… PAG. 05
Materiales Usados. …………………………………………....………………………………………… PAG. 06
Secuencia constructiva de las dovelas ………………………......………………………….….. PAG. 07
Hormigonado de dovelas ………………………………………………………………….………..… PAG. 08
Características generales de los pilares …………………………………….………..…....…… PAG. 08
TRANSPORTE, MONTAJE Y DESPLAZAMIENTO DE LA VIGA LANZADORA……………………… PAG. 09
Descripción general de la viga de lanzamiento………….…………………………………… PAG. 09
Transporte de la viga lanzadora…………………..………………………………………………… PAG. 10
Izaje y montaje de la viga lanzadora…………..…………………………………………..……… PAG. 12
Lanzamiento de la viga……………………………………………………………………………….…. PAG. 14
TRANSPORTE DE DOVELAS…………………………………………………………………………………………. PAG. 17
Montaje de dovelas …………………………………………………………….………………….…..… PAG. 17
Encolado de las dovelas con epoxi …………………………………………………………..….…. PAG. 18
Procedimiento de postensado e inyección de mortero…………………………………… PAG. 19

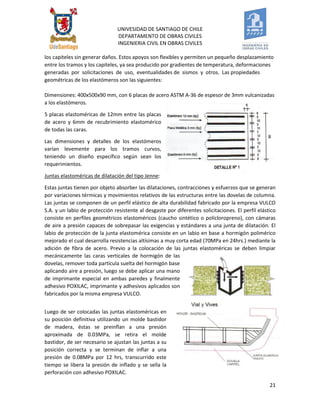

Apoyos elastoméricos………………………..……………………………………………………….…. PAG. 20
Juntas elastoméricas de dilatación del tipo Jenne…………………………………………… PAG. 21
CONCLUSION…………………………………………………………………………………………………………..… PAG. 22
BIBLIOGRAFIA……………………………………………………………………………………………………….…… PAG. 22

2

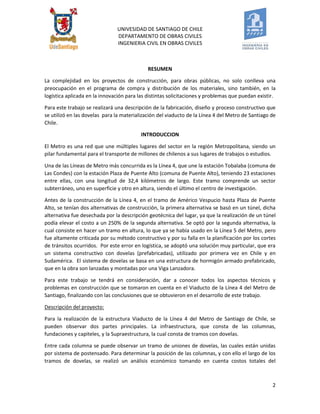

RESUMEN
La complejidad en los proyectos de construcción, para obras públicas, no solo conlleva una preocupación en el programa de compra y distribución de los materiales, sino también, en la logística aplicada en la innovación para las distintas solicitaciones y problemas que puedan existir.
Para este trabajo se realizará una descripción de la fabricación, diseño y proceso constructivo que se utilizó en las dovelas para la materialización del viaducto de la Línea 4 del Metro de Santiago de Chile.
INTRODUCCION
El Metro es una red que une múltiples lugares del sector en la región Metropolitana, siendo un pilar fundamental para el transporte de millones de chilenos a sus lugares de trabajos o estudios.
Una de las Líneas de Metro más concurrida es la Línea 4, que une la estación Tobalaba (comuna de Las Condes) con la estación Plaza de Puente Alto (comuna de Puente Alto), teniendo 23 estaciones entre ellas, con una longitud de 32,4 kilómetros de largo. Este tramo comprende un sector subterráneo, uno en superficie y otro en altura, siendo el último el centro de investigación.
Antes de la construcción de la Línea 4, en el tramo de Américo Vespucio hasta Plaza de Puente Alto, se tenían dos alternativas de construcción, la primera alternativa se basó en un túnel, dicha alternativa fue desechada por la descripción geotécnica del lugar, ya que la realización de un túnel podía elevar el costo a un 250% de la segunda alternativa. Se optó por la segunda alternativa, la cual consiste en hacer un tramo en altura, lo que ya se había usado en la Línea 5 del Metro, pero fue altamente criticada por su método constructivo y por su falla en la planificación por los cortes de tránsitos ocurridos. Por este error en logística, se adoptó una solución muy particular, que era un sistema constructivo con dovelas (prefabricadas), utilizado por primera vez en Chile y en Sudamérica. El sistema de dovelas se basa en una estructura de hormigón armado prefabricado, que en la obra son lanzadas y montadas por una Viga Lanzadora.
Para este trabajo se tendrá en consideración, dar a conocer todos los aspectos técnicos y problemas en construcción que se tomaron en cuenta en el Viaducto de la Línea 4 del Metro de Santiago, finalizando con las conclusiones que se obtuvieron en el desarrollo de este trabajo.
Descripción del proyecto:
Para la realización de la estructura Viaducto de la Línea 4 del Metro de Santiago de Chile, se pueden observar dos partes principales. La infraestructura, que consta de las columnas, fundaciones y capiteles, y la Supraestructura, la cual consta de tramos con dovelas.
Entre cada columna se puede observar un tramo de uniones de dovelas, las cuales están unidas por sistema de postensado. Para determinar la posición de las columnas, y con ello el largo de los tramos de dovelas, se realizó un análisis económico tomando en cuenta costos totales del

3

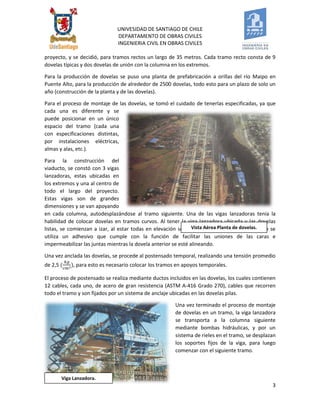

Viga Lanzadora.
proyecto, y se decidió, para tramos rectos un largo de 35 metros. Cada tramo recto consta de 9 dovelas típicas y dos dovelas de unión con la columna en los extremos.
Para la producción de dovelas se puso una planta de prefabricación a orillas del río Maipo en Puente Alto, para la producción de alrededor de 2500 dovelas, todo esto para un plazo de solo un año (construcción de la planta y de las dovelas).
Para el proceso de montaje de las dovelas, se tomó el cuidado de tenerlas especificadas, ya que cada una es diferente y se puede posicionar en un único espacio del tramo (cada una con especificaciones distintas, por instalaciones eléctricas, almas y alas, etc.).
Para la construcción del viaducto, se constó con 3 vigas lanzadoras, estas ubicadas en los extremos y una al centro de todo el largo del proyecto. Estas vigas son de grandes dimensiones y se van apoyando en cada columna, autodesplazándose al tramo siguiente. Una de las vigas lanzadoras tenía la habilidad de colocar dovelas en tramos curvos. Al tener la viga lanzadora ubicada y las dovelas listas, se comienzan a izar, al estar todas en elevación se comienza el ensamblaje, para esto se utiliza un adhesivo que cumple con la función de facilitar las uniones de las caras e impermeabilizar las juntas mientras la dovela anterior se esté alineando.
Una vez anclada las dovelas, se procede al postensado temporal, realizando una tensión promedio de 2,5 , para esto es necesario colocar los tramos en apoyos temporales.
El proceso de postensado se realiza mediante ductos incluidos en las dovelas, los cuales contienen 12 cables, cada uno, de acero de gran resistencia (ASTM A-416 Grado 270), cables que recorren todo el tramo y son fijados por un sistema de anclaje ubicadas en las dovelas pilas.
Una vez terminado el proceso de montaje de dovelas en un tramo, la viga lanzadora se transporta a la columna siguiente mediante bombas hidráulicas, y por un sistema de rieles en el tramo, se desplazan los soportes fijos de la viga, para luego comenzar con el siguiente tramo.
Vista Aérea Planta de dovelas.

4

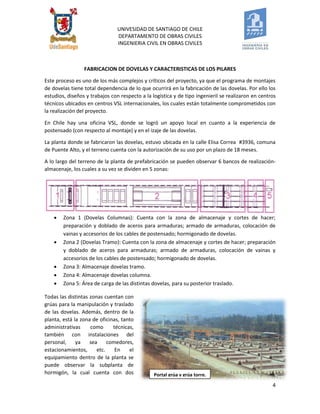

FABRICACION DE DOVELAS Y CARACTERISTICAS DE LOS PILARES
Este proceso es uno de los más complejos y críticos del proyecto, ya que el programa de montajes de dovelas tiene total dependencia de lo que ocurrirá en la fabricación de las dovelas. Por ello los estudios, diseños y trabajos con respecto a la logística y de tipo ingenieril se realizaron en centros técnicos ubicados en centros VSL internacionales, los cuales están totalmente comprometidos con la realización del proyecto.
En Chile hay una oficina VSL, donde se logró un apoyo local en cuanto a la experiencia de postensado (con respecto al montaje) y en el izaje de las dovelas.
La planta donde se fabricaron las dovelas, estuvo ubicada en la calle Elisa Correa #3936, comuna de Puente Alto, y el terreno cuenta con la autorización de su uso por un plazo de 18 meses.
A lo largo del terreno de la planta de prefabricación se pueden observar 6 bancos de realización- almacenaje, los cuales a su vez se dividen en 5 zonas:
 Zona 1 (Dovelas Columnas): Cuenta con la zona de almacenaje y cortes de hacer; preparación y doblado de aceros para armaduras; armado de armaduras, colocación de vainas y accesorios de los cables de postensado; hormigonado de dovelas.
 Zona 2 (Dovelas Tramo): Cuenta con la zona de almacenaje y cortes de hacer; preparación y doblado de aceros para armaduras; armado de armaduras, colocación de vainas y accesorios de los cables de postensado; hormigonado de dovelas.
 Zona 3: Almacenaje dovelas tramo.
 Zona 4: Almacenaje dovelas columna.
 Zona 5: Área de carga de las distintas dovelas, para su posterior traslado.
Todas las distintas zonas cuentan con grúas para la manipulación y traslado de las dovelas. Además, dentro de la planta, está la zona de oficinas, tanto administrativas como técnicas, también con instalaciones del personal, ya sea comedores, estacionamientos, etc. En el equipamiento dentro de la planta se puede observar la subplanta de hormigón, la cual cuenta con dos
Portal grúa y grúa torre.

5

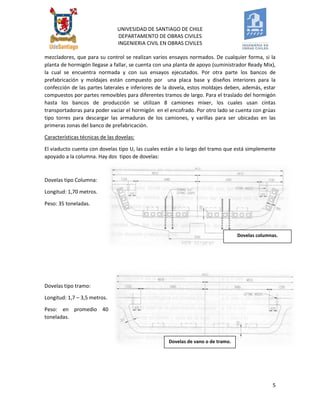

Dovelas de vano o de tramo.
mezcladores, que para su control se realizan varios ensayos normados. De cualquier forma, si la planta de hormigón llegase a fallar, se cuenta con una planta de apoyo (suministrador Ready Mix), la cual se encuentra normada y con sus ensayos ejecutados. Por otra parte los bancos de prefabricación y moldajes están compuesto por una placa base y diseños interiores para la confección de las partes laterales e inferiores de la dovela, estos moldajes deben, además, estar compuestos por partes removibles para diferentes tramos de largo. Para el traslado del hormigón hasta los bancos de producción se utilizan 8 camiones mixer, los cuales usan cintas transportadoras para poder vaciar el hormigón en el encofrado. Por otro lado se cuenta con grúas tipo torres para descargar las armaduras de los camiones, y varillas para ser ubicadas en las primeras zonas del banco de prefabricación.
Características técnicas de las dovelas:
El viaducto cuenta con dovelas tipo U, las cuales están a lo largo del tramo que está simplemente apoyado a la columna. Hay dos tipos de dovelas:
Dovelas tipo Columna:
Longitud: 1,70 metros.
Peso: 35 toneladas.
Dovelas tipo tramo:
Longitud: 1,7 – 3,5 metros.
Peso: en promedio 40 toneladas.
Dovelas columnas.

6

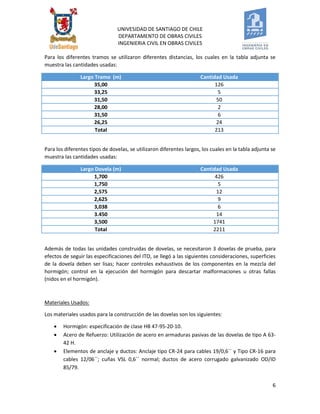

Para los diferentes tramos se utilizaron diferentes distancias, los cuales en la tabla adjunta se muestra las cantidades usadas: Largo Tramo (m) Cantidad Usada
35,00
126
33,25
5
31,50
50
28,00
2
31,50
6
26,25
24
Total
213
Para los diferentes tipos de dovelas, se utilizaron diferentes largos, los cuales en la tabla adjunta se muestra las cantidades usadas: Largo Dovela (m) Cantidad Usada
1,700
426
1,750
5
2,575
12
2,625
9
3,038
6
3.450
14
3,500
1741
Total
2211
Además de todas las unidades construidas de dovelas, se necesitaron 3 dovelas de prueba, para efectos de seguir las especificaciones del ITO, se llegó a las siguientes consideraciones, superficies de la dovela deben ser lisas; hacer controles exhaustivos de los componentes en la mezcla del hormigón; control en la ejecución del hormigón para descartar malformaciones u otras fallas (nidos en el hormigón).
Materiales Usados:
Los materiales usados para la construcción de las dovelas son los siguientes:
 Hormigón: especificación de clase HB 47-95-20-10.
 Acero de Refuerzo: Utilización de acero en armaduras pasivas de las dovelas de tipo A 63- 42 H.
 Elementos de anclaje y ductos: Anclaje tipo CR-24 para cables 19/0,6´´ y Tipo CR-16 para cables 12/06´´; cuñas VSL 0,6´´ normal; ductos de acero corrugado galvanizado OD/ID 85/79.

7
Secuencia constructiva de las dovelas:
Para los dos tipos de dovelas se tienen las siguientes secuencias de construcción:
 Dovela Columna: Las dovelas columna tienen un encofrado tipo celda, donde se requiere actividades previas para luego ser montadas. Actividades previas, se preparan las armaduras pasivas, luego se colocan las vainas para el postensado.
Se transporta las jaulas de armadura hacia las celdas de prefabricación, se ajusta la armadura pasiva y se procede al hormigonado de la dovela, se verifica el estado y se repara si es necesario, luego se inicia el siguiente ciclo.
 Dovela Tramo: Las dovelas columna actúan como contramolde de los extremos del plano, para la unión dovela tramo-columna, así como cada dovela del centro del tramo sirve como contramolde de la siguiente.
Actividades previas, se preparan las armaduras pasivas, luego se colocan las vainas para el postensado.
Se sigue el mismo procedimiento que la dovela columna, pero con la diferencia que se ocupa el banco de la dovela columna para que actúe de contramolde para la primera y última dovela de tramo.
Moldaje dovelas tramo.
Moldaje dovelas columnas.

8

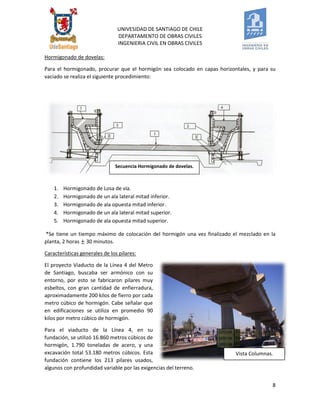

Hormigonado de dovelas:
Para el hormigonado, procurar que el hormigón sea colocado en capas horizontales, y para su vaciado se realiza el siguiente procedimiento:
1. Hormigonado de Losa de vía.
2. Hormigonado de un ala lateral mitad inferior.
3. Hormigonado de ala opuesta mitad inferior.
4. Hormigonado de un ala lateral mitad superior.
5. Hormigonado de ala opuesta mitad superior.
*Se tiene un tiempo máximo de colocación del hormigón una vez finalizado el mezclado en la planta, 2 horas 30 minutos.
Características generales de los pilares:
El proyecto Viaducto de la Línea 4 del Metro de Santiago, buscaba ser armónico con su entorno, por esto se fabricaron pilares muy esbeltos, con gran cantidad de enfierradura, aproximadamente 200 kilos de fierro por cada metro cúbico de hormigón. Cabe señalar que en edificaciones se utiliza en promedio 90 kilos por metro cúbico de hormigón.
Para el viaducto de la Línea 4, en su fundación, se utilizó 16.860 metros cúbicos de hormigón, 1.790 toneladas de acero, y una excavación total 53.180 metros cúbicos. Esta fundación contiene los 213 pilares usados, algunos con profundidad variable por las exigencias del terreno.
Secuencia Hormigonado de dovelas.
Vista Columnas.

9

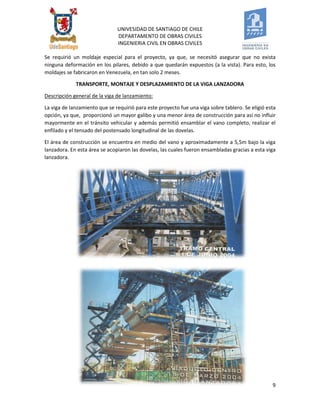

Se requirió un moldaje especial para el proyecto, ya que, se necesitó asegurar que no exista ninguna deformación en los pilares, debido a que quedarán expuestos (a la vista). Para esto, los moldajes se fabricaron en Venezuela, en tan solo 2 meses.
TRANSPORTE, MONTAJE Y DESPLAZAMIENTO DE LA VIGA LANZADORA
Descripción general de la viga de lanzamiento:
La viga de lanzamiento que se requirió para este proyecto fue una viga sobre tablero. Se eligió esta opción, ya que, proporcionó un mayor galibo y una menor área de construcción para así no influir mayormente en el tránsito vehicular y además permitió ensamblar el vano completo, realizar el enfilado y el tensado del postensado longitudinal de las dovelas.
El área de construcción se encuentra en medio del vano y aproximadamente a 5,5m bajo la viga lanzadora. En esta área se acopiaron las dovelas, las cuales fueron ensambladas gracias a esta viga lanzadora.

10

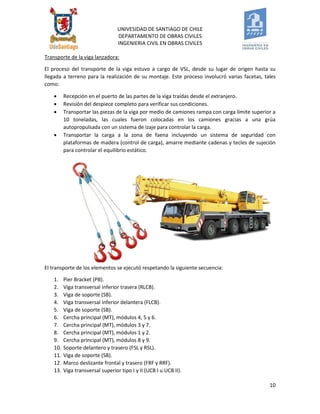

Transporte de la viga lanzadora:
El proceso del transporte de la viga estuvo a cargo de VSL, desde su lugar de origen hasta su llegada a terreno para la realización de su montaje. Este proceso involucró varias facetas, tales como:
 Recepción en el puerto de las partes de la viga traídas desde el extranjero.
 Revisión del despiece completo para verificar sus condiciones.
 Transportar las piezas de la viga por medio de camiones rampa con carga límite superior a 10 toneladas, las cuales fueron colocadas en los camiones gracias a una grúa autopropulsada con un sistema de izaje para controlar la carga.
 Transportar la carga a la zona de faena incluyendo un sistema de seguridad con plataformas de madera (control de carga), amarre mediante cadenas y tecles de sujeción para controlar el equilibrio estático.
El transporte de los elementos se ejecutó respetando la siguiente secuencia:
1. Pier Bracket (PB).
2. Viga transversal inferior trasera (RLCB).
3. Viga de soporte (SB).
4. Viga transversal inferior delantera (FLCB).
6. Cercha principal (MT), módulos 4, 5 y 6.
7. Cercha principal (MT), módulos 3 y 7.
10. Soporte delantero y trasero (FSL y RSL).
12. Marco deslizante frontal y trasero (FRF y RRF).
13. Viga transversal superior tipo I y II (UCB I u UCB II).

11

12

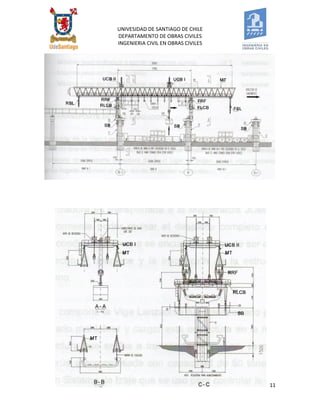

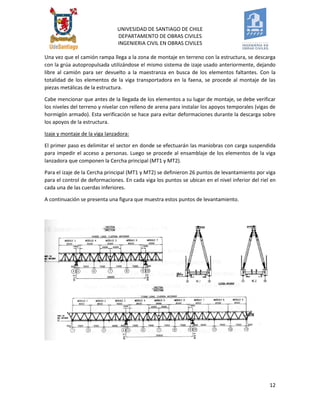

Una vez que el camión rampa llega a la zona de montaje en terreno con la estructura, se descarga con la grúa autopropulsada utilizándose el mismo sistema de izaje usado anteriormente, dejando libre al camión para ser devuelto a la maestranza en busca de los elementos faltantes. Con la totalidad de los elementos de la viga transportadora en la faena, se procede al montaje de las piezas metálicas de la estructura.
Cabe mencionar que antes de la llegada de los elementos a su lugar de montaje, se debe verificar los niveles del terreno y nivelar con relleno de arena para instalar los apoyos temporales (vigas de hormigón armado). Esta verificación se hace para evitar deformaciones durante la descarga sobre los apoyos de la estructura.
Izaje y montaje de la viga lanzadora:
El primer paso es delimitar el sector en donde se efectuarán las maniobras con carga suspendida para impedir el acceso a personas. Luego se procede al ensamblaje de los elementos de la viga lanzadora que componen la Cercha principal (MT1 y MT2).
Para el izaje de la Cercha principal (MT1 y MT2) se definieron 26 puntos de levantamiento por viga para el control de deformaciones. En cada viga los puntos se ubican en el nivel inferior del riel en cada una de las cuerdas inferiores.
A continuación se presenta una figura que muestra estos puntos de levantamiento.

13

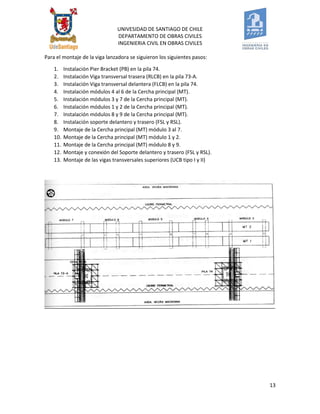

Para el montaje de la viga lanzadora se siguieron los siguientes pasos:
1. Instalación Pier Bracket (PB) en la pila 74.
2. Instalación Viga transversal trasera (RLCB) en la pila 73-A.
3. Instalación Viga transversal delantera (FLCB) en la pila 74.
4. Instalación módulos 4 al 6 de la Cercha principal (MT).
5. Instalación módulos 3 y 7 de la Cercha principal (MT).
8. Instalación soporte delantero y trasero (FSL y RSL).
9. Montaje de la Cercha principal (MT) módulo 3 al 7.
10. Montaje de la Cercha principal (MT) módulo 1 y 2.
11. Montaje de la Cercha principal (MT) módulo 8 y 9.
12. Montaje y conexión del Soporte delantero y trasero (FSL y RSL).
13. Montaje de las vigas transversales superiores (UCB tipo I y II)

14

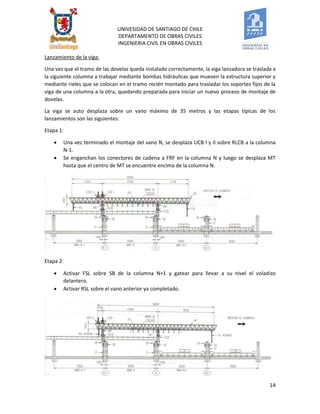

Lanzamiento de la viga:
Una vez que el tramo de las dovelas queda instalado correctamente, la viga lanzadora se traslada a la siguiente columna a trabajar mediante bombas hidráulicas que mueven la estructura superior y mediante rieles que se colocan en el tramo recién montado para trasladar los soportes fijos de la viga de una columna a la otra, quedando preparada para iniciar un nuevo proceso de montaje de dovelas.
La viga se auto desplaza sobre un vano máximo de 35 metros y las etapas típicas de los lanzamientos son las siguientes:
Etapa 1:
 Una vez terminado el montaje del vano N, se desplaza UCB I y II sobre RLCB a la columna N-1.
 Se enganchan los conectores de cadena a FRF en la columna N y luego se desplaza MT hasta que el centro de MT se encuentre encima de la columna N.
Etapa 2:
 Activar FSL sobre SB de la columna N+1 y gatear para llevar a su nivel el voladizo delantero.
 Activar RSL sobre el vano anterior ya completado.

15

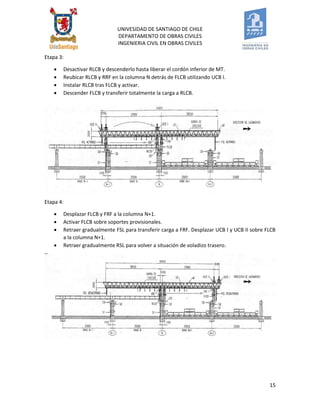

Etapa 3:
 Desactivar RLCB y descenderlo hasta liberar el cordón inferior de MT.
 Reubicar RLCB y RRF en la columna N detrás de FLCB utilizando UCB I.
 Instalar RLCB tras FLCB y activar.
 Descender FLCB y transferir totalmente la carga a RLCB.
Etapa 4:
 Desplazar FLCB y FRF a la columna N+1.
 Activar FLCB sobre soportes provisionales.
 Retraer gradualmente FSL para transferir carga a FRF. Desplazar UCB I y UCB II sobre FLCB a la columna N+1.
 Retraer gradualmente RSL para volver a situación de voladizo trasero.

16

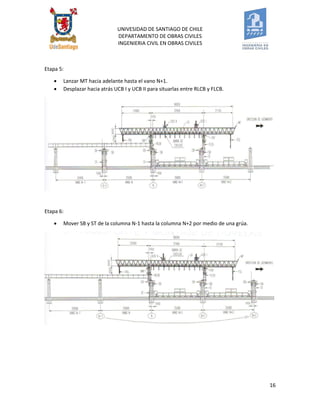

Etapa 5:
 Lanzar MT hacia adelante hasta el vano N+1.
 Desplazar hacia atrás UCB I y UCB II para situarlas entre RLCB y FLCB.
Etapa 6:
 Mover SB y ST de la columna N-1 hasta la columna N+2 por medio de una grúa.

17

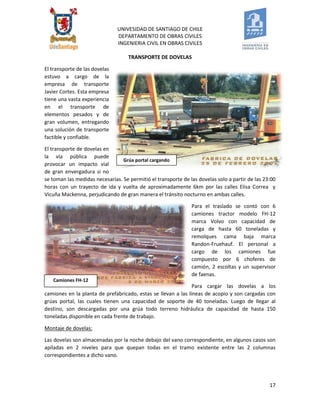

TRANSPORTE DE DOVELAS
El transporte de las dovelas estuvo a cargo de la empresa de transporte Javier Cortes. Esta empresa tiene una vasta experiencia en el transporte de elementos pesados y de gran volumen, entregando una solución de transporte factible y confiable.
El transporte de dovelas en la vía pública puede provocar un impacto vial de gran envergadura si no se toman las medidas necesarias. Se permitió el transporte de las dovelas solo a partir de las 23:00 horas con un trayecto de ida y vuelta de aproximadamente 6km por las calles Elisa Correa y Vicuña Mackenna, perjudicando de gran manera el tránsito nocturno en ambas calles.
Para el traslado se contó con 6 camiones tractor modelo FH-12 marca Volvo con capacidad de carga de hasta 60 toneladas y remolques cama baja marca Randon-Fruehauf. El personal a cargo de los camiones fue compuesto por 6 choferes de camión, 2 escoltas y un supervisor de faenas.
Para cargar las dovelas a los camiones en la planta de prefabricado, estas se llevan a las líneas de acopio y son cargadas con grúas portal, las cuales tienen una capacidad de soporte de 40 toneladas. Luego de llegar al destino, son descargadas por una grúa todo terreno hidráulica de capacidad de hasta 150 toneladas disponible en cada frente de trabajo.
Montaje de dovelas:
Las dovelas son almacenadas por la noche debajo del vano correspondiente, en algunos casos son apiladas en 2 niveles para que quepan todas en el tramo existente entre las 2 columnas correspondientes a dicho vano.
Grúa portal cargando dovelas.
Camiones FH-12 remolcando

18

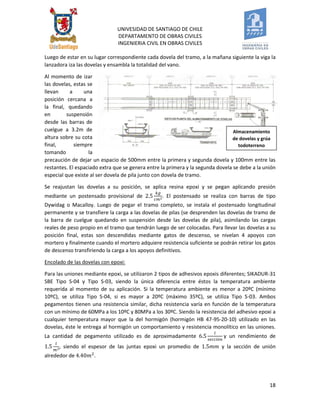

Luego de estar en su lugar correspondiente cada dovela del tramo, a la mañana siguiente la viga la lanzadora iza las dovelas y ensambla la totalidad del vano.
Al momento de izar las dovelas, estas se llevan a una posición cercana a la final, quedando en suspensión desde las barras de cuelgue a 3.2m de altura sobre su cota final, siempre tomando la precaución de dejar un espacio de 500mm entre la primera y segunda dovela y 100mm entre las restantes. El espaciado extra que se genera entre la primera y la segunda dovela se debe a la unión especial que existe al ser dovela de pila junto con dovela de tramo.
Se reajustan las dovelas a su posición, se aplica resina epoxi y se pegan aplicando presión mediante un postensado provisional de . El postensado se realiza con barras de tipo Dywidag o Macalloy. Luego de pegar el tramo completo, se instala el postensado longitudinal permanente y se transfiere la carga a las dovelas de pilas (se desprenden las dovelas de tramo de la barra de cuelgue quedando en suspensión desde las dovelas de pila), asimilando las cargas reales de peso propio en el tramo que tendrán luego de ser colocadas. Para llevar las dovelas a su posición final, estas son descendidas mediante gatos de descenso, se nivelan 4 apoyos con mortero y finalmente cuando el mortero adquiere resistencia suficiente se podrán retirar los gatos de descenso transfiriendo la carga a los apoyos definitivos.
Encolado de las dovelas con epoxi:
Para las uniones mediante epoxi, se utilizaron 2 tipos de adhesivos epoxis diferentes; SIKADUR-31 SBE Tipo S-04 y Tipo S-03, siendo la única diferencia entre éstos la temperatura ambiente requerida al momento de su aplicación. Si la temperatura ambiente es menor a 20ºC (mínimo 10ºC), se utiliza Tipo S-04, si es mayor a 20ºC (máximo 35ºC), se utiliza Tipo S-03. Ambos pegamentos tienen una resistencia similar, dicha resistencia varía en función de la temperatura con un mínimo de 60MPa a los 10ºC y 80MPa a los 30ºC. Siendo la resistencia del adhesivo epoxi a cualquier temperatura mayor que la del hormigón (hormigón HB 47-95-20-10) utilizado en las dovelas, éste le entrega al hormigón un comportamiento y resistencia monolítico en las uniones. La cantidad de pegamento utilizado es de aproximadamente y un rendimiento de , siendo el espesor de las juntas epoxi un promedio de y la sección de unión alrededor de .
Almacenamiento de dovelas y grúa todoterreno hidráulica.

19

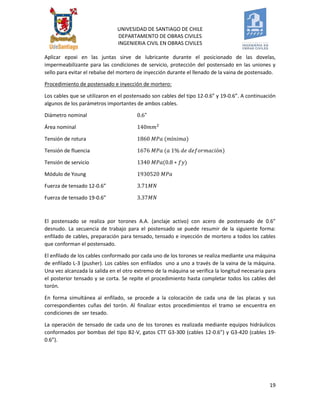

Aplicar epoxi en las juntas sirve de lubricante durante el posicionado de las dovelas, impermeabilizante para las condiciones de servicio, protección del postensado en las uniones y sello para evitar el rebalse del mortero de inyección durante el llenado de la vaina de postensado.
Procedimiento de postensado e inyección de mortero:
Los cables que se utilizaron en el postensado son cables del tipo 12-0.6” y 19-0.6”. A continuación algunos de los parámetros importantes de ambos cables.
Diámetro nominal
Área nominal
Tensión de rotura
Tensión de fluencia
Tensión de servicio
Módulo de Young
Fuerza de tensado 12-0.6”
Fuerza de tensado 19-0.6”
El postensado se realiza por torones A.A. (anclaje activo) con acero de postensado de 0.6” desnudo. La secuencia de trabajo para el postensado se puede resumir de la siguiente forma: enfilado de cables, preparación para tensado, tensado e inyección de mortero a todos los cables que conforman el postensado.
El enfilado de los cables conformado por cada uno de los torones se realiza mediante una máquina de enfilado L-3 (pusher). Los cables son enfilados uno a uno a través de la vaina de la máquina. Una vez alcanzada la salida en el otro extremo de la máquina se verifica la longitud necesaria para el posterior tensado y se corta. Se repite el procedimiento hasta completar todos los cables del torón.
En forma simultánea al enfilado, se procede a la colocación de cada una de las placas y sus correspondientes cuñas del torón. Al finalizar estos procedimientos el tramo se encuentra en condiciones de ser tesado.
La operación de tensado de cada uno de los torones es realizada mediante equipos hidráulicos conformados por bombas del tipo B2-V, gatos CTT G3-300 (cables 12-0.6”) y G3-420 (cables 19- 0.6”).

20

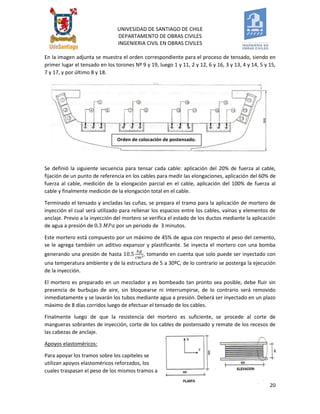

Orden de colocación de postensado.
En la imagen adjunta se muestra el orden correspondiente para el proceso de tensado, siendo en primer lugar el tensado en los torones Nº 9 y 19, luego 1 y 11, 2 y 12, 6 y 16, 3 y 13, 4 y 14, 5 y 15, 7 y 17, y por último 8 y 18.
Se definió la siguiente secuencia para tensar cada cable: aplicación del 20% de fuerza al cable, fijación de un punto de referencia en los cables para medir las elongaciones, aplicación del 60% de fuerza al cable, medición de la elongación parcial en el cable, aplicación del 100% de fuerza al cable y finalmente medición de la elongación total en el cable.
Terminado el tensado y ancladas las cuñas, se prepara el tramo para la aplicación de mortero de inyección el cual será utilizado para rellenar los espacios entre los cables, vainas y elementos de anclaje. Previo a la inyección del mortero se verifica el estado de los ductos mediante la aplicación de agua a presión de por un periodo de 3 minutos.
Este mortero está compuesto por un máximo de 45% de agua con respecto al peso del cemento, se le agrega también un aditivo expansor y plastificante. Se inyecta el mortero con una bomba generando una presión de hasta , tomando en cuenta que solo puede ser inyectado con una temperatura ambiente y de la estructura de 5 a 30ºC, de lo contrario se posterga la ejecución de la inyección.
El mortero es preparado en un mezclador y es bombeado tan pronto sea posible, debe fluir sin presencia de burbujas de aire, sin bloquearse ni interrumpirse, de lo contrario será removido inmediatamente y se lavarán los tubos mediante agua a presión. Deberá ser inyectado en un plazo máximo de 8 días corridos luego de efectuar el tensado de los cables.
Finalmente luego de que la resistencia del mortero es suficiente, se procede al corte de mangueras sobrantes de inyección, corte de los cables de postensado y remate de los recesos de las cabezas de anclaje.
Apoyos elastoméricos:
Para apoyar los tramos sobre los capiteles se utilizan apoyos elastoméricos reforzados, los cuales traspasan el peso de los mismos tramos a

21
los capiteles sin generar daños. Estos apoyos son flexibles y permiten un pequeño desplazamiento entre los tramos y los capiteles, ya sea producido por gradientes de temperatura, deformaciones generadas por solicitaciones de uso, eventualidades de sismos y otros. Las propiedades geométricas de los elastómeros son las siguientes: Dimensiones: 400x500x90 mm, con 6 placas de acero ASTM A-36 de espesor de 3mm vulcanizadas a los elastómeros.
5 placas elastoméricas de 12mm entre las placas de acero y 6mm de recubrimiento elastomérico de todas las caras.
Las dimensiones y detalles de los elastómeros varían levemente para los tramos curvos, teniendo un diseño específico según sean los requerimientos.
Juntas elastoméricas de dilatación del tipo Jenne:
Estas juntas tienen por objeto absorber las dilataciones, contracciones y esfuerzos que se generan por variaciones térmicas y movimientos relativos de las estructuras entre las dovelas de columna. Las juntas se componen de un perfil elástico de alta durabilidad fabricado por la empresa VULCO S.A. y un labio de protección resistente al desgaste por diferentes solicitaciones. El perfil elástico consiste en perfiles geométricos elastoméricos (caucho sintético o policloropreno), con cámaras de aire a presión capaces de sobrepasar las exigencias y estándares a una junta de dilatación. El labio de protección de la junta elastomérica consiste en un labio en base a hormigón polimérico mejorado el cual desarrolla resistencias altísimas a muy corta edad (70MPa en 24hrs.) mediante la adición de fibra de acero. Previo a la colocación de las juntas elastoméricas se deben limpiar mecánicamente las caras verticales de hormigón de las dovelas, remover toda partícula suelta del hormigón base aplicando aire a presión, luego se debe aplicar una mano de imprimante especial en ambas paredes y finalmente adhesivo POXILAC, imprimante y adhesivos aplicados son fabricados por la misma empresa VULCO.
Luego de ser colocadas las juntas elastoméricas en su posición definitiva utilizando un molde bastidor de madera, éstas se preinflan a una presión aproximada de 0.03MPa, se retira el molde bastidor, de ser necesario se ajustan las juntas a su posición correcta y se terminan de inflar a una presión de 0.08MPa por 12 hrs, transcurrido este tiempo se libera la presión de inflado y se sella la perforación con adhesivo POXILAC.

22

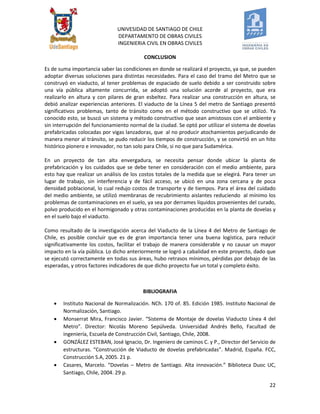

CONCLUSION Es de suma importancia saber las condiciones en donde se realizará el proyecto, ya que, se pueden adoptar diversas soluciones para distintas necesidades. Para el caso del tramo del Metro que se construyó en viaducto, al tener problemas de espaciado de suelo debido a ser construido sobre una vía pública altamente concurrida, se adoptó una solución acorde al proyecto, que era realizarlo en altura y con pilares de gran esbeltez. Para realizar una construcción en altura, se debió analizar experiencias anteriores. El viaducto de la Línea 5 del metro de Santiago presentó significativos problemas, tanto de tránsito como en el método constructivo que se utilizó. Ya conocido esto, se buscó un sistema y método constructivo que sean amistosos con el ambiente y sin interrupción del funcionamiento normal de la ciudad. Se optó por utilizar el sistema de dovelas prefabricadas colocadas por vigas lanzadoras, que al no producir atochamientos perjudicando de manera menor al tránsito, se pudo reducir los tiempos de construcción, y se convirtió en un hito histórico pionero e innovador, no tan solo para Chile, si no que para Sudamérica. En un proyecto de tan alta envergadura, se necesita pensar donde ubicar la planta de prefabricación y los cuidados que se debe tener en consideración con el medio ambiente, para esto hay que realizar un análisis de los costos totales de la medida que se elegirá. Para tener un lugar de trabajo, sin interferencia y de fácil acceso, se ubicó en una zona cercana y de poca densidad poblacional, lo cual redujo costos de transporte y de tiempos. Para el área del cuidado del medio ambiente, se utilizó membranas de recubrimiento aislantes reduciendo al mínimo los problemas de contaminaciones en el suelo, ya sea por derrames líquidos provenientes del curado, polvo producido en el hormigonado y otras contaminaciones producidas en la planta de dovelas y en el suelo bajo el viaducto. Como resultado de la investigación acerca del Viaducto de la Línea 4 del Metro de Santiago de Chile, es posible concluir que es de gran importancia tener una buena logística, para reducir significativamente los costos, facilitar el trabajo de manera considerable y no causar un mayor impacto en la vía pública. Lo dicho anteriormente se logró a cabalidad en este proyecto, dado que se ejecutó correctamente en todas sus áreas, hubo retrasos mínimos, pérdidas por debajo de las esperadas, y otros factores indicadores de que dicho proyecto fue un total y completo éxito.
BIBLIOGRAFIA
 Instituto Nacional de Normalización. NCh. 170 of. 85. Edición 1985. Instituto Nacional de Normalización, Santiago.
 Monserrat Mira, Francisco Javier. “Sistema de Montaje de dovelas Viaducto Línea 4 del Metro”. Director: Nicolás Moreno Sepúlveda. Universidad Andrés Bello, Facultad de ingeniería, Escuela de Construcción Civil, Santiago, Chile, 2008.
 GONZÁLEZ ESTEBAN, José Ignacio, Dr. Ingeniero de caminos C. y P., Director del Servicio de estructuras. “Construcción de Viaducto de dovelas prefabricadas”. Madrid, España. FCC, Construcción S.A, 2005. 21 p.
 Casares, Marcelo. “Dovelas – Metro de Santiago. Alta innovación.” Biblioteca Duoc UC, Santiago, Chile, 2004. 29 p.

Viaducto metro línea 4

Más contenido relacionado

La actualidad más candente

Similar a Viaducto metro línea 4

Más de construccionpesada1

Último

Viaducto metro línea 4
