El documento describe la configuración de un módulo vibrocontrol 1000 RV-116 que incluye alimentación de 24 VDC, canales de entrada para sensores, una salida de corriente de 4 a 20 mA, tres salidas de relé para límites 1 y 2 y estado del módulo, y potenciómetros para ajustar los límites. El proceso de configuración involucra retirar la tarjeta superior para acceder a las resistencias que configuran el rango de salida de corriente y puentes que seleccionan la resistencia deseada basada en una tabla

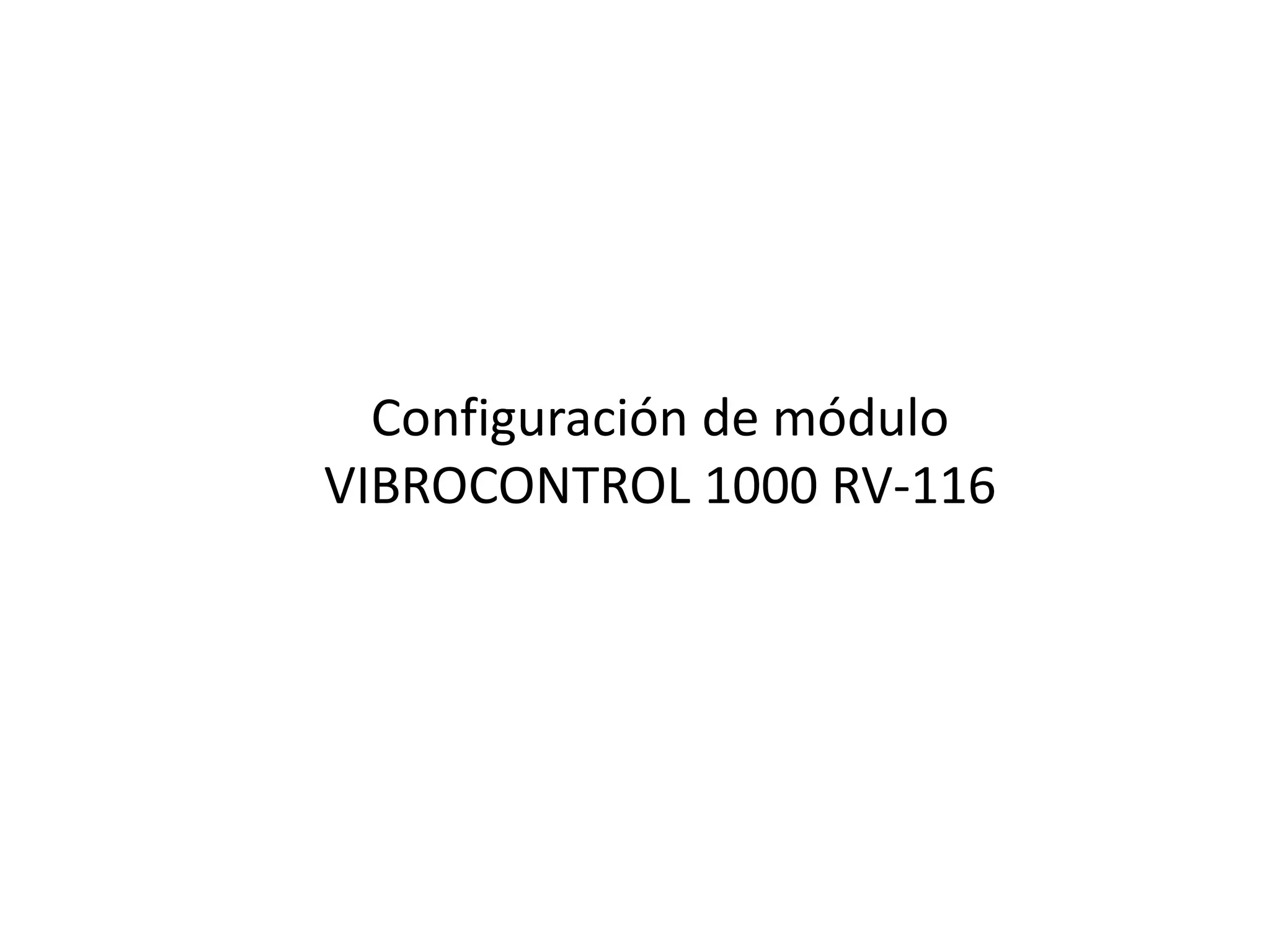

1. Configuración de módulo
VIBROCONTROL 1000 RV-116

2. El vibrocontrol 1000 RV-116 cuenta con:
- Alimentación de 24 VDC (pines 47 y 48)
- 2 canales de entrada desde sensores
(canal X 6, 7, 8, 9 y canal Y 10, 11, 12, 13)
- Una salida en corriente de 4 a 20 mA
- Tres salidas de relé
- Limite 1 pines 29, 30 y 31
- Limite 2 pines 26, 27 y 28
- Estado de modulo vibrocontrol pines
14, 15 y 16
- Dos potenciómetros para ajuste de los
límites 1 y 2.

3. Configuración paso a paso

4. Retirar tuercas que fijan la tarjeta superior.

5. Desconectar los dos cables previo marcaje
correspondiente
Desconectar conector plano

6. Retirada la tarjeta superior, se tiene acceso a las resistencias para
configurar el rango de salida de corriente.

7. En base a la siguiente tabla seleccionar resistencia necesaria para rango deseado

8. - Según el esquema se puede tener resistencias para 3 rangos
diferentes de medición, vasta con cambiar el puente (W40, 41 o 42
para canal X y W50, 51 o 52 para canal Y) para seleccionar la
resistencia deseada .
- Para menor confusión es recomendable dejar solamente la
resistencia necesaria y dejar disponible el espacio de las otras
resistencias.

9. Resistencia para ajuste de rango
Puente para selección de resistencia

10. Potenciómetros para ajuste de
límite 1 y límite 2
