1. Medidas de
presión
Mecánicos
Electro-
Mecánicos
Conceptos
Presión Absoluta: Se mide con respecto al cero absoluto
Presión Atmosférica: Es la presión ejercida por la atmósfera terrestre
medida mediante un barómetro. A nivel del mar esta presión es 14.7 psi
Presión Relativa: Es la diferencia entre la presión absoluta y la atmosférica
del lugar donde se realiza la medición
Presión Diferencial: Es la diferencia entre dos presiones
Vacío: Es la diferencia de presiones entre la presión atmosférica existente
y la presión absoluta, es decir es la presión medida por debajo de la
atmósfera. Se expresa normalmente un mm Hg o pulg de Hg
Elementos
Primarios de
Medida Directa
Elementos
Primarios elásticos
Miden la presión, comparándola
con la ejercida por un líquido de
densidad y altura conocidas
Se deforman con la presión interna
del fluido que contienen
Bourdon
Elemento
en espiral
Helicoidal
Tubo de sección helíptica que forma un anillo casi
completo, cerrado por un extremo. Al aumentar la
presión del tubo, este tiende a enderezarse y el
movimiento es transmitido a la aguja indicadora,
por un sector dentado y un piñon
Se forma arrollando el tubo Bourdon en forma de
espiral alrededor de un eje común, y el helicoidal
arrollando más de una espira en forma de hélice
Consiste en una o varias cápsulas circulares
Miden la presión relativa, ya que la
presión del fluido se encuentra
dentro del elemento, mientras que
en el exterior actúa la presión
atmosférica
Combinan un elemen
combinado con un trans
que genera la correspo
eléctrica
Elemento mecánico: tubo
diafragma, fuelle o una com
mediante un mecanismo c
fuerza o en un despla
Resistivos
Magnéticos
Están const
Bourdon o cá
de un pote
LVDT
Reluctancia Va
Proporciona
una armadu
imán perm
2. n elemento mecánico
un transductor eléctrico,
a correspondiente señal
eléctrica
nico: tubo Bourdon, espiral, hélice,
o una combinación de los mismos,
canismo convierte la presión en una
un desplazamiento mecánico
tán constituidos de un elemento elástico (tipo
urdon o cápsula) que varía la resistencia óhmica
e un potenciómetro en función de la presión
LVDT(Linear Variable Diferential Transformer)
ctancia Variable
oporciona una señal en c.a. propocional al movimiento de
na armadura de material magnético situada dentro de un
mán permanente o un bobina que crea campo magnético
Se basan en el desplazamiento mecánico, debido a la presión de un
núcleo magnético situado en el interior de una o dos bobinas. Estas
bobinas están conectadas a un puente de c.a. y la tensión de salida es
proporcional a la presión del fluido.
3. Helicoidal
Diagrama
Fuelle
Consiste en una o varias cápsulas circulares
conectadas rígidamente entre sí por soldadura,
de forma que al aplicar presión, cada cápsula se
deforma y suma pequeños desplazamientos que
son amplificados por un juego de palancas
Consiste en una o varias cápsulas circulares
conectadas rígidamente entre sí por soldadura,
de forma que al aplicar presión, cada cápsula se
deforma y suma pequeños desplazamientos que
son amplificados por un juego de palancas
Capacitivos
Extensiométricos
Reluctancia Va
Se b
de
placa
Se b
re
Piezoeléctricos
Son
una

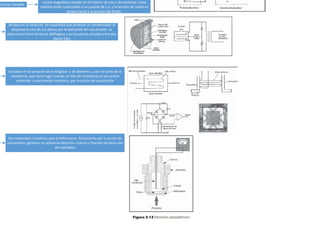

4. ctancia Variable
núcleo magnético situado en el interior de una o dos bobinas. Estas
bobinas están conectadas a un puente de c.a. y la tensión de salida es
proporcional a la presión del fluido.
Se basa en la variación de capacidad que produce un condensador al
desplazarse una de sus placas por la aplicación de una presión. La
placa móvil tiene forma de diafragma y se encuentra situada entre dos
placas fijas
Se basan en la variación de la longitud y de diámetro, y por lo tanto de la
resistencia, que tiene lugar cuando un hilo de resistencia se encuentra
sometido a una tensión mecánica por la acción de una presión
Son materiales cristalinos que al deformarse físicamente por la acción de
una presión, generan un potencial eléctrico. Cuarzo y Titanato de bario son
dos ejemplos

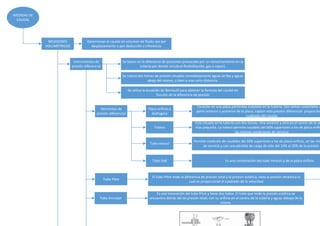

5. MEDIDAS DE
CAUDAL
MEDIDORES
VOLUMÉTRICOS
Determinan el caudal en volumen de fluido sea por
desplazamiento o por deducción o inferencia.
Instrumentos de
presión diferencial
Se basan en la diferencia de presiones provocada por un estrechamiento en la
tubería por donde circula el fluido(líquido, gas o vapor).
Se coloca dos tomas de presión situadas inmediatamente aguas arriba y aguas
abajo del mismo, o bien a una corta distancia.
Se utiliza la ecuación de Bernoulli para obtener la formula del caudal en
función de la diferencia de presión
Elementos de
presión diferencial
Placa orificio o
diafragma
Consiste en una placa perforada instalada en la tubería. Dos tomas conectadas e
parte anterior y posterior de la placa, captan esta presión diferencial proporcion
cuadrado del caudal.

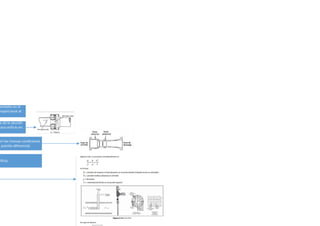

Está situada en la tubería con dos tomas. Una anterior y otra en el centro de la se
mas pequeña. La tobera permite caudales del 60% superiores a los de placa-orific
las mismas condiciones de servicio.
Tobera
Tubo venturi
Permite medición de caudales del 60% superiores a los de placa-orificio, en las mis
de servicio y con una pérdida de carga de sólo del 10% al 20% de la presión d
Tubo Dall Es una combinación del tubo Venturi y de la placa-orificio.
Tubo Pitot
El tubo Pitot mide la diferencia de presión total y la presión estática, osea la presión dinámica la
cual es proporcional al cuadrado de la velocidad
Tubo Annubar
Es una innovación del tubo Pitot y tiene dos tubos. El tubo que mide la presión estática se
encuentra detrás del de presión total, con su orificio en el centro de la tubería y aguas debajo de la
misma.
6. nectadas en la
roporcional al
o de la sección
laca-orificio en
en las mismas condiciones
a presión diferencial.
rificio.
7. Placa-Orificio
variable
Consta de un servomotor con realimentación que posiciona una placa para obtener una
presión diferencial especificada
Transmisores de
presión diferencial
La presión diferencial creada por la placa, la tobera o el tubo Venturi, puede medirse con un
tubo en U de mercurio, o bien transmitirse con los instrumentos llamados convertidores
diferenciales
Fuelle
Diafragma
Contiene dos cámaras para la alta y baja presión. La alta presión comprime el fuelle
correspondiente arrastrando la palanca de unión, el cable y un eje exterior cuyo
movimiento actúa sobre el transductor neumático o electrónico
Se diferencia del de fuelle en que la separación entre las dos cámaras se efectpua
mediante diafragmas en lugar de fuelles, con lo cual el desplazamiento volumétrico
es casi nulo
Área
variable(Rotámetros)
Integradores
Desde el punto de vista de contabilización de caudales para propósitos de facturación o de balance
energético de la planta, interesa integrar el caudal. Esto se consigue con integradores mecánicos,
neumáticos, electrónicos o digitales.
Los elementos de área variable se caracterizan por el cambio de área que se produce entre el elemento
primario en movimiento y el cuerpo del medidor
Velocidad Vertederos y Venturi
Turbinas
En la medición de caudal de canales abiertos se utilizan vertederos de
formas variadas que provocan una diferencia de alturas del líquido en el
canal, entre la zona anterior del vertedero y su punto mas bajo
Consisten en un rotor que gira al paso del fluido con una velocidad
directamente proporcional al caudal.
La velocidad disminuye cuando el fluido choca con las paletas, por la
ecuación de Bernoulli cuando disminuye la velocidad existe un aumento de
presión aguas arriba de las paletas ejerciendo una fuerza igual y opuesta a la
del fluido aguas arriba, de este modo gira el rotor
8.
9. Fuerza
ecuación de Bernoulli cuando disminuye la velocidad existe un aumento de
presión aguas arriba de las paletas ejerciendo una fuerza igual y opuesta a la
del fluido aguas arriba, de este modo gira el rotor
