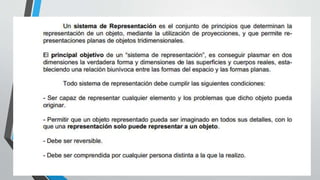

Proyecciones y vistas en
sistema Europeo y
Americano.

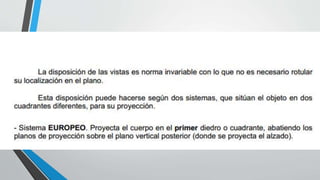

SISTEMA EUROPEO

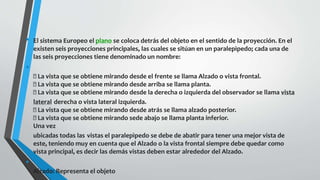

• El sistema Europeo el plano se coloca detrás del objeto en el sentido de la proyección. En el
existen seis proyecciones principales, las cuales se sitúan en un paralepìpedo; cada una de
las seis proyecciones tiene denominado un nombre:
•
La vista que se obtiene mirando desde el frente se llama Alzado o vista frontal.
La vista que se obtiene mirando desde arriba se llama planta.
La vista que se obtiene mirando desde la derecha o izquierda del observador se llama vista
lateral derecha o vista lateral izquierda.
La vista que se obtiene mirando desde atrás se llama alzado posterior.
La vista que se obtiene mirando sede abajo se llama planta inferior.

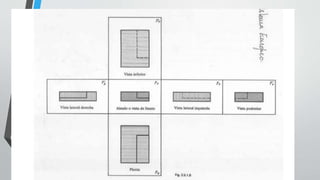

Una vez
ubicadas todas las vistas el paralepìpedo se debe de abatir para tener una mejor vista de
este, teniendo muy en cuenta que el Alzado o la vista frontal siempre debe quedar como
vista principal, es decir las demás vistas deben estar alrededor del Alzado.
•
Alzado: Representa el objeto

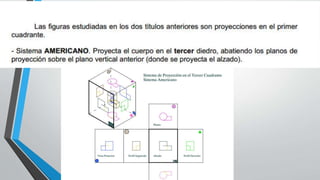

SISTEMA
AMERICANO.
• En el sistema Americano el proyector se debe colocar siempre delante del objeto; si
se desea obtener alguna otra proyección de otra de sus vistas debe colocarse al
mismo lado que la pieza, este es un movimiento donde su proyección es igual tanto
en el sistema Americano como en el sistema Europeo.
Al igual que en el sistema Europeo el plano se debe abatir, para poderlo apreciar de
una mejor forma, poniendo como vista principal al alzado o vista frontal y las
demás vistas deben abatirse en torno a esta.

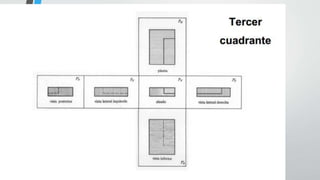

En este sistema las vistas se sitúan de la siguiente manera:
El alzado o vista principal ocupa la posición central.
La planta que se obtiene mirando desde abajo el alzado, se coloca arriba del
mismo.
La vista derecha que se obtiene mirando desde la derecha del alzado, se coloca a
la izquierda del mismo.
Las vistas se sitúan en el mismo lado donde se miran.

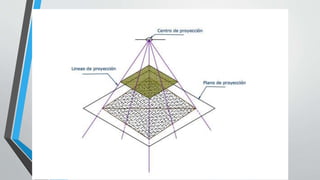

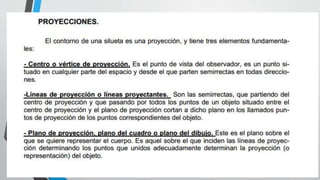

• Si el origen de los rayos es un punto propio, estaremos ante la proyección
central o cónica.
