Este documento describe la anatomía de varias estructuras del rostro y cráneo. Detalla las partes del globo ocular, los músculos extrínsecos del ojo, la cavidad orbital y sus contenidos. También describe la anatomía del oído externo, medio e interno, así como las vías auditivas, vestibular y coclear. Por último, resume brevemente la vía olfatoria y gustativa.

1. Universidad Nacional de La Matanza
A SENTIDOS
N
A
T
Lic. Alejandro J. Patrinós
O
M
I
A

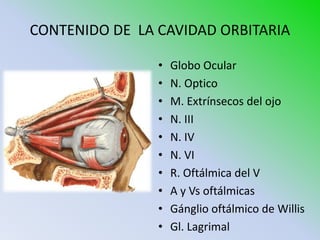

2. CONTENIDO DE LA CAVIDAD ORBITARIA
• Globo Ocular
• N. Optico
• M. Extrínsecos del ojo
• N. III
• N. IV
• N. VI
• R. Oftálmica del V
• A y Vs oftálmicas
• Gánglio oftálmico de Willis
• Gl. Lagrimal

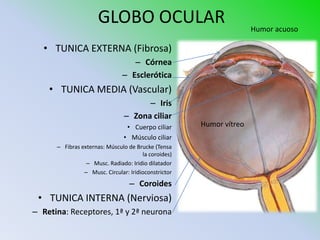

3. GLOBO OCULAR Humor acuoso
• TUNICA EXTERNA (Fibrosa)
– Córnea
– Esclerótica
• TUNICA MEDIA (Vascular)
– Iris
– Zona ciliar
• Cuerpo ciliar Humor vítreo
• Músculo ciliar
– Fibras externas: Músculo de Brucke (Tensa
la coroides)
– Musc. Radiado: Iridio dilatador
– Musc. Circular: Iridioconstrictor
– Coroides
• TUNICA INTERNA (Nerviosa)
– Retina: Receptores, 1ª y 2ª neurona

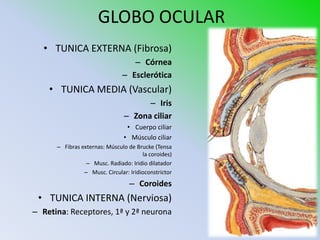

4. GLOBO OCULAR
• TUNICA EXTERNA (Fibrosa)
– Córnea
– Esclerótica
• TUNICA MEDIA (Vascular)
– Iris
– Zona ciliar
• Cuerpo ciliar
• Músculo ciliar
– Fibras externas: Músculo de Brucke (Tensa
la coroides)
– Musc. Radiado: Iridio dilatador
– Musc. Circular: Iridioconstrictor
– Coroides
• TUNICA INTERNA (Nerviosa)
– Retina: Receptores, 1ª y 2ª neurona

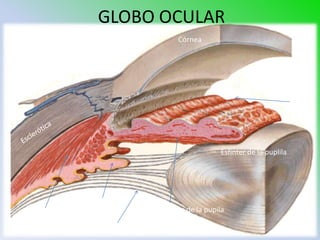

5. GLOBO OCULAR
Córnea
Iris
Esfinter de la puplila
Proceso ciliar
Musc. Dilatador de la pupila
Músculo ciliar
Ligamento suspensorio

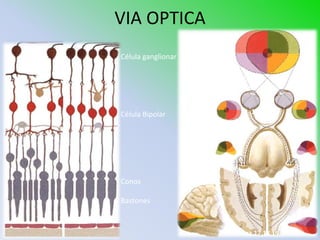

7. VIA OPTICA
Célula ganglionar
Célula Bipolar 1ª2ª
3ª
Conos
Bastones
Area 17,18,19

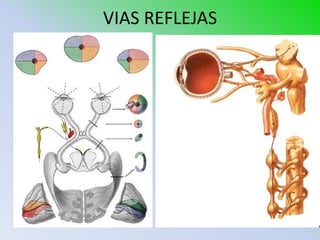

8. VIAS REFLEJAS

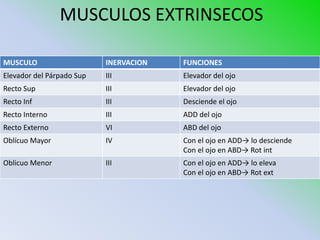

9. MUSCULOS EXTRINSECOS
MUSCULO INERVACION FUNCIONES
Elevador del Párpado Sup III Elevador del ojo
Recto Sup III Elevador del ojo
Recto Inf III Desciende el ojo
Recto Interno III ADD del ojo
Recto Externo VI ABD del ojo
Oblícuo Mayor IV Con el ojo en ADD→ lo desciende
Con el ojo en ABD→ Rot int
Oblicuo Menor III Con el ojo en ADD→ lo eleva
Con el ojo en ABD→ Rot ext

10. MUSCULOS EXTRINSECOS

11. MUSCULOS EXTRINSECOS

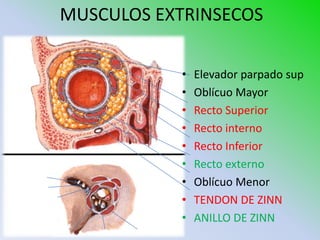

12. MUSCULOS EXTRINSECOS
• Elevador parpado sup
• Oblícuo Mayor
• Recto Superior
• Recto interno
• Recto Inferior
• Recto externo
•
Lagrimal
Frontal
Oblícuo Menor
Troclear IV
• TENDON DE ZINN
• ANILLO DE ZINN
Abducens VI Nasociliar V MOC III

13. OIDO
• OIDO EXTERNO:
– Pabellon auricular
VII
CAI – CAE
VI
• OIDO MEDIO
– Caja del tímpano
CAE
• Martillo
• Yunque
• Estribo
• OIDO INTERNO
– Caracol
– Cond. Semicirculares

14. OIDO EXTERNO
PABELLON AURICULAR
• HELLIX
• ANTEHELLIX
• TRAGO
• ANTITRAGO
• LÓBULO

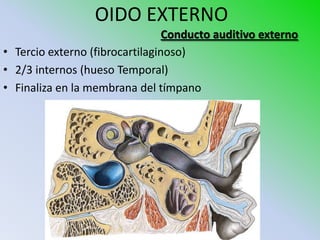

15. OIDO EXTERNO
Conducto auditivo externo
• Tercio externo (fibrocartilaginoso)
• 2/3 internos (hueso Temporal)
• Finaliza en la membrana del tímpano

16. OIDO MEDIO
• Caja del tímpano
• Prominencia maleolar
• Estría del martillo
• Relieve del Yunque
• Ombligo

17. OIDO MEDIO
• Cuerpo del yunque
• Cabeza del martillo
• Manubrio del
martillo
• Estribo
• Conducto carotídeo

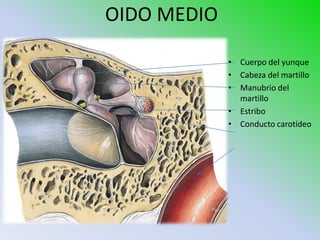

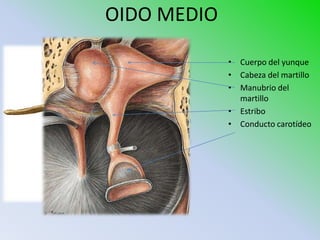

18. OIDO MEDIO
• Cuerpo del yunque
• Cabeza del martillo
• Manubrio del
martillo
• Estribo
• Conducto carotídeo

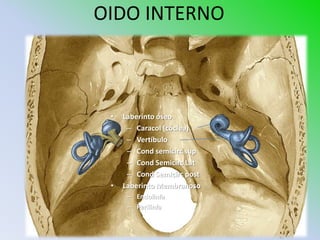

19. OIDO INTERNO
• Laberinto óseo
– Caracol (cóclea)
– Vertíbulo
– Cond semicirc sup
– Cond Semicirc Lat
– Cond Semicirc post
• Laberinto Membranoso
– Endolinfa
– Perilinfa

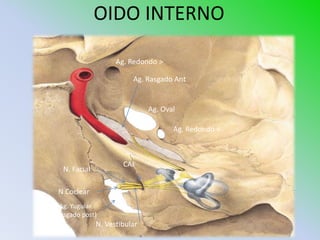

20. OIDO INTERNO
Ag. Redondo >
Ag. Rasgado Ant
Ag. Oval
Ag. Redondo <
CAI
N. Facial
N Coclear
Ag. Yugular
(Rasgado post)
N. Vestibular

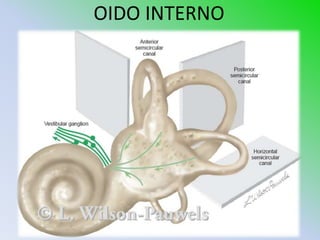

21. OIDO INTERNO

22. OIDO INTERNO

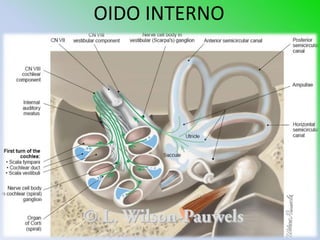

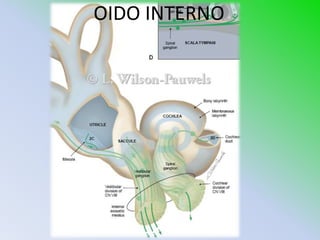

23. OIDO INTERNO

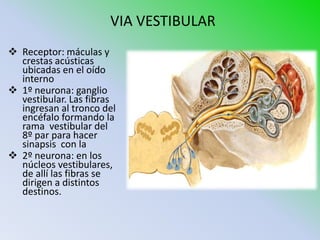

24. VIA VESTIBULAR
 Receptor: máculas y
crestas acústicas
ubicadas en el oído
interno
 1º neurona: ganglio
vestibular. Las fibras
ingresan al tronco del
encéfalo formando la
rama vestibular del
8º par para hacer
sinapsis con la
 2º neurona: en los
núcleos vestibulares,
de allí las fibras se
dirigen a distintos
destinos.

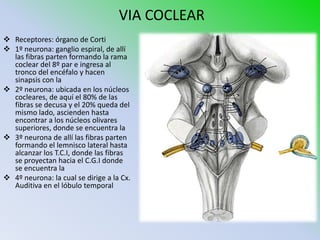

25. VIA COCLEAR
 Receptores: órgano de Corti
 1º neurona: ganglio espiral, de allí
las fibras parten formando la rama
coclear del 8º par e ingresa al
tronco del encéfalo y hacen
sinapsis con la
 2º neurona: ubicada en los núcleos
cocleares, de aquí el 80% de las
fibras se decusa y el 20% queda del
mismo lado, ascienden hasta
encontrar a los núcleos olivares
superiores, donde se encuentra la
 3º neurona de allí las fibras parten
formando el lemnisco lateral hasta
alcanzar los T.C.I, donde las fibras
se proyectan hacia el C.G.I donde
se encuentra la
 4º neurona: la cual se dirige a la Cx.
Auditiva en el lóbulo temporal

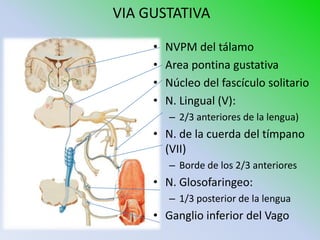

26. VIA GUSTATIVA
• NVPM del tálamo
• Area pontina gustativa
• Núcleo del fascículo solitario
• N. Lingual (V):
– 2/3 anteriores de la lengua)
• N. de la cuerda del tímpano
(VII)
– Borde de los 2/3 anteriores
• N. Glosofaringeo:
– 1/3 posterior de la lengua
• Ganglio inferior del Vago

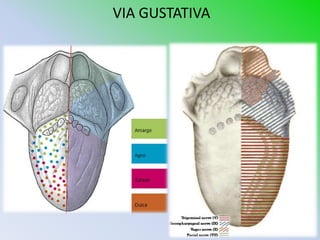

27. VIA GUSTATIVA

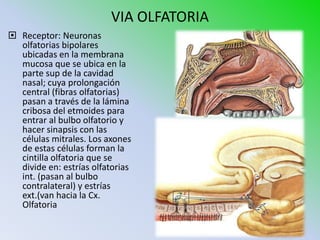

28. VIA OLFATORIA
 Receptor: Neuronas
olfatorias bipolares
ubicadas en la membrana
mucosa que se ubica en la
parte sup de la cavidad
nasal; cuya prolongación
central (fibras olfatorias)
pasan a través de la lámina
cribosa del etmoides para
entrar al bulbo olfatorio y
hacer sinapsis con las
células mitrales. Los axones
de estas células forman la
cintilla olfatoria que se
divide en: estrías olfatorias
int. (pasan al bulbo
contralateral) y estrías
ext.(van hacia la Cx.
Olfatoria

29. MUCHAS GRACIAS
