1. DibujoTécnico
Fernando Palma Fanjul

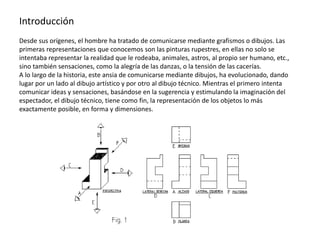

2. Introducción
Desde sus orígenes, el hombre ha tratado de comunicarse mediante grafismos o dibujos. Las
primeras representaciones que conocemos son las pinturas rupestres, en ellas no solo se
intentaba representar la realidad que le rodeaba, animales, astros, al propio ser humano, etc.,
sino también sensaciones, como la alegría de las danzas, o la tensión de las cacerías.
A lo largo de la historia, este ansia de comunicarse mediante dibujos, ha evolucionado, dando
lugar por un lado al dibujo artístico y por otro al dibujo técnico. Mientras el primero intenta
comunicar ideas y sensaciones, basándose en la sugerencia y estimulando la imaginación del
espectador, el dibujo técnico, tiene como fin, la representación de los objetos lo más
exactamente posible, en forma y dimensiones.

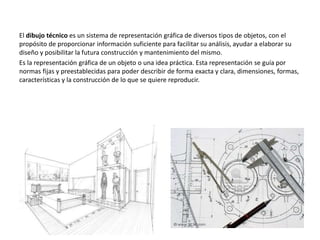

3. El dibujo técnico es un sistema de representación gráfica de diversos tipos de objetos, con el
propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su
diseño y posibilitar la futura construcción y mantenimiento del mismo.
Es la representación gráfica de un objeto o una idea práctica. Esta representación se guía por
normas fijas y preestablecidas para poder describir de forma exacta y clara, dimensiones, formas,
características y la construcción de lo que se quiere reproducir.

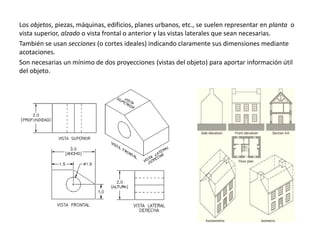

4. Los objetos, piezas, máquinas, edificios, planes urbanos, etc., se suelen representar en planta o
vista superior, alzado o vista frontal o anterior y las vistas laterales que sean necesarias.
También se usan secciones (o cortes ideales) indicando claramente sus dimensiones mediante
acotaciones.
Son necesarias un mínimo de dos proyecciones (vistas del objeto) para aportar información útil
del objeto.

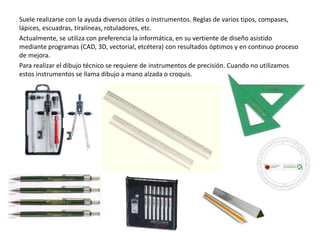

5. Suele realizarse con la ayuda diversos útiles o instrumentos. Reglas de varios tipos, compases,
lápices, escuadras, tiralíneas, rotuladores, etc.
Actualmente, se utiliza con preferencia la informática, en su vertiente de diseño asistido
mediante programas (CAD, 3D, vectorial, etcétera) con resultados óptimos y en continuo proceso
de mejora.
Para realizar el dibujo técnico se requiere de instrumentos de precisión. Cuando no utilizamos
estos instrumentos se llama dibujo a mano alzada o croquis.

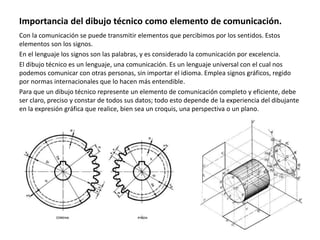

6. Importancia del dibujo técnico como elemento de comunicación.
Con la comunicación se puede transmitir elementos que percibimos por los sentidos. Estos
elementos son los signos.
En el lenguaje los signos son las palabras, y es considerado la comunicación por excelencia.
El dibujo técnico es un lenguaje, una comunicación. Es un lenguaje universal con el cual nos
podemos comunicar con otras personas, sin importar el idioma. Emplea signos gráficos, regido
por normas internacionales que lo hacen más entendible.
Para que un dibujo técnico represente un elemento de comunicación completo y eficiente, debe
ser claro, preciso y constar de todos sus datos; todo esto depende de la experiencia del dibujante
en la expresión gráfica que realice, bien sea un croquis, una perspectiva o un plano.

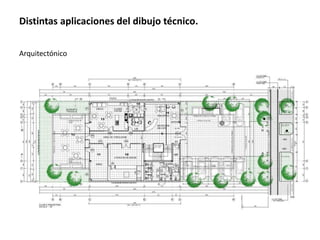

7. Distintas aplicaciones del dibujo técnico.
Arquitectónico

8. Distintas aplicaciones del dibujo técnico.
Arquitectónico

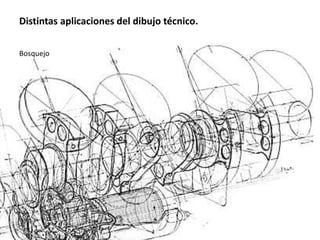

9. Distintas aplicaciones del dibujo técnico.
Bosquejo

10. Distintas aplicaciones del dibujo técnico.
Producto

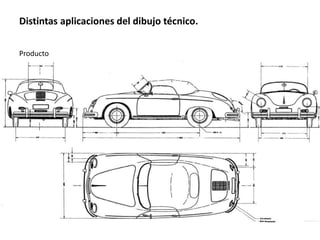

11. Distintas aplicaciones del dibujo técnico.
Producto

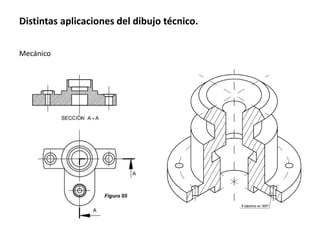

12. Distintas aplicaciones del dibujo técnico.
Mecánico

13. Distintas aplicaciones del dibujo técnico.
Tipografías y Logos

14. Distintas aplicaciones del dibujo técnico.
Traspaso de información a 3D

15. Distintas aplicaciones del dibujo técnico.
Presentación

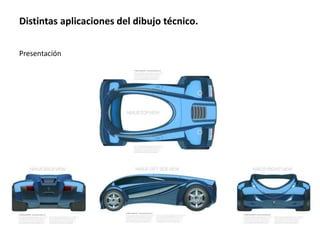

16. Distintas aplicaciones del dibujo técnico.
Presentación

17. Distintas aplicaciones del dibujo técnico.
Presentación

18. Distintas aplicaciones del dibujo técnico.
Presentación

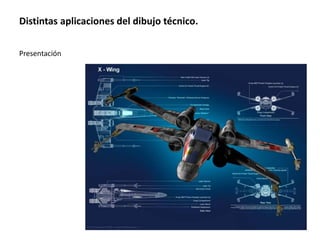

19. Distintas aplicaciones del dibujo técnico.
Presentación

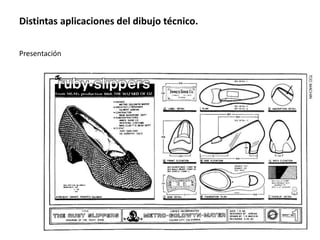

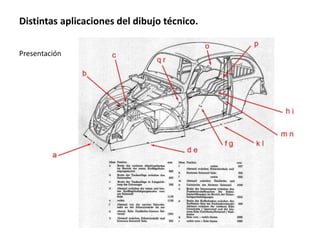

20. Distintas aplicaciones del dibujo técnico.
Presentación

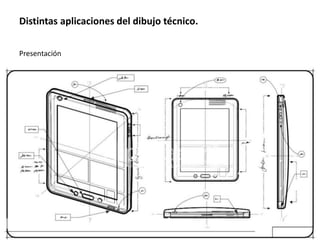

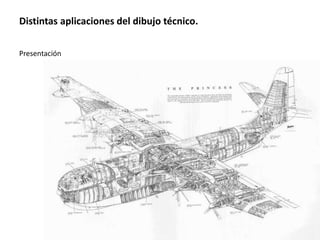

21. Distintas aplicaciones del dibujo técnico.
Presentación

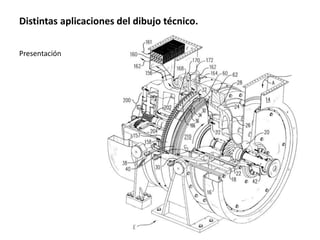

22. Distintas aplicaciones del dibujo técnico.
Presentación

24. Sistema diédrico
El sistema diédrico es un método de representación geométrico de los elementos del espacio
tridimensional sobre un plano, es decir, la reducción de las tres dimensiones del espacio a las dos
dimensiones del plano, utilizando una proyección ortogonal sobre dos planos que se cortan
perpendicularmente. Para generar las vistas diédricas, uno de los planos se abate sobre el
segundo.

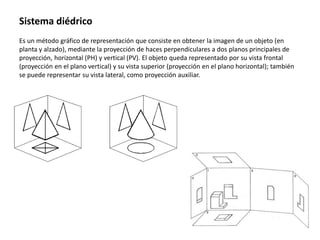

25. Sistema diédrico
Es un método gráfico de representación que consiste en obtener la imagen de un objeto (en
planta y alzado), mediante la proyección de haces perpendiculares a dos planos principales de
proyección, horizontal (PH) y vertical (PV). El objeto queda representado por su vista frontal
(proyección en el plano vertical) y su vista superior (proyección en el plano horizontal); también
se puede representar su vista lateral, como proyección auxiliar.

26. Formato del papel
Los formatos de papel estándar en la mayor parte del mundo se basan en los formatos definidos
en el año 1922 en la norma DIN 476 del Deutsches Institut für Normung (en alemán: Instituto
Alemán de Normalización), más conocido como DIN. Este estándar ha sido desarrollado por el
ingeniero berlinés Dr. Walter Porstmann.
A0 - 841 * 1189
A1 - 594 * 841
A2 - 420 * 594
A3 - 297 * 420
A4 - 210 * 297
A5 - 148 * 210
A6 - 105 * 148
A7 - 74 * 105
A8 - 52 * 74
A9 - 37 * 52
A10 - 26 * 37

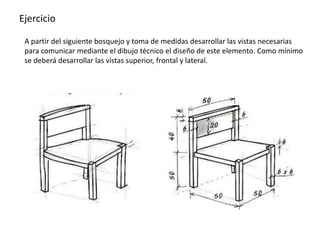

27. Ejercicio
A partir del siguiente bosquejo y toma de medidas desarrollar las vistas necesarias
para comunicar mediante el dibujo técnico el diseño de este elemento. Como mínimo
se deberá desarrollar las vistas superior, frontal y lateral.
