1. Producción de Televisión IIAudio para Televisión y Microfónia6to. Tetramestre

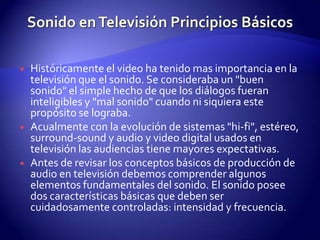

2. Sonido en Televisión Principios BásicosHistóricamente el video ha tenido mas importancia en la televisión que el sonido. Se consideraba un "buen sonido" el simple hecho de que los diálogos fueran inteligibles y "mal sonido" cuando ni siquiera este propósito se lograba.Acualmente con la evolución de sistemas "hi-fi", estéreo, surround-sound y audio y video digital usados en televisión las audiencias tiene mayores expectativas.Antes de revisar los conceptos básicos de producción de audio en televisión debemos comprender algunos elementos fundamentales del sonido. El sonido posee dos características básicas que deben ser cuidadosamente controladas: intensidad y frecuencia.

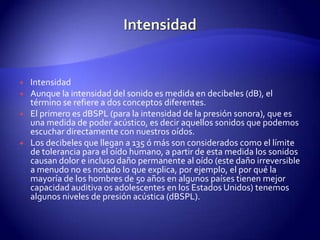

3. IntensidadIntensidadAunque la intensidad del sonido es medida en decibeles (dB), el término se refiere a dos conceptos diferentes.El primero es dBSPL (para la intensidad de la presión sonora), que es una medida de poder acústico, es decir aquellos sonidos que podemos escuchar directamente con nuestros oídos.Los decibeles que llegan a 135 ó más son considerados como el límite de tolerancia para el oído humano, a partir de esta medida los sonidos causan dolor e incluso daño permanente al oído (este daño irreversible a menudo no es notado lo que explica, por ejemplo, el por qué la mayoría de los hombres de 50 años en algunos países tienen mejor capacidad auditiva os adolescentes en los Estados Unidos) tenemos algunos niveles de presión acústica (dBSPL).

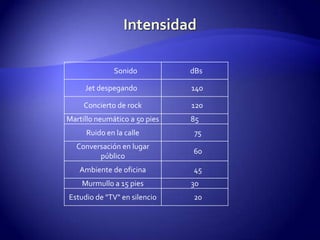

4. Intensidad

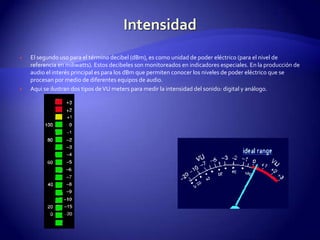

5. IntensidadEl segundo uso para el término decibel (dBm), es como unidad de poder eléctrico (para el nivel de referencia en miliwatts). Estos decibeles son monitoreados en indicadores especiales. En la producción de audio el interés principal es para los dBm que permiten conocer los niveles de poder eléctrico que se procesan por medio de diferentes equipos de audio.Aqui se ilustran dos tipos de VU meters para medir la intensidad del sonido: digital y análogo.

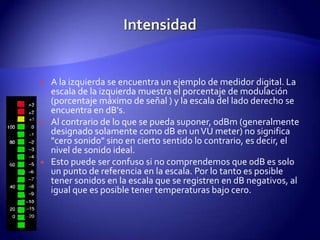

6. IntensidadA la izquierda se encuentra un ejemplo de medidor digital. La escala de la izquierda muestra el porcentaje de modulación (porcentaje máximo de señal ) y la escala del lado derecho se encuentra en dB's.Al contrario de lo que se pueda suponer, 0dBm (generalmente designado solamente como dB en un VU meter) no significa "cero sonido" sino en cierto sentido lo contrario, es decir, el nivel de sonido ideal.Esto puede ser confuso si no comprendemos que 0dB es solo un punto de referencia en la escala. Por lo tanto es posible tener sonidos en la escala que se registren en dB negativos, al igual que es posible tener temperaturas bajo cero.

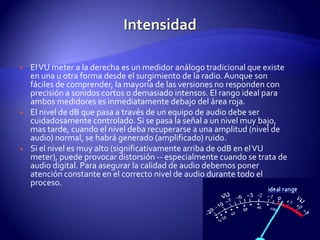

7. IntensidadEl VU meter a la derecha es un medidor análogo tradicional que existe en una u otra forma desde el surgimiento de la radio. Aunque son fáciles de comprender, la mayoría de las versiones no responden con precisión a sonidos cortos o demasiado intensos. El rango ideal para ambos medidores es inmediatamente debajo del área roja.El nivel de dB que pasa a través de un equipo de audio debe ser cuidadosamente controlado. Si se pasa la señal a un nivel muy bajo, mas tarde, cuando el nivel deba recuperarse a una amplitud (nivel de audio) normal, se habrá generado (amplificado) ruido.Si el nivel es muy alto (significativamente arriba de 0dB en el VU meter), puede provocar distorsión -- especialmente cuando se trata de audio digital. Para asegurar la calidad de audio debemos poner atención constante en el correcto nivel de audio durante todo el proceso.

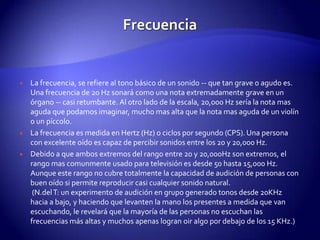

8. FrecuenciaLa frecuencia, se refiere al tono básico de un sonido -- que tan grave o agudo es. Una frecuencia de 20 Hz sonará como una nota extremadamente grave en un órgano -- casi retumbante. Al otro lado de la escala, 20,000 Hz sería la nota mas aguda que podamos imaginar, mucho mas alta que la nota mas aguda de un violín o un píccolo.La frecuencia es medida en Hertz (Hz) o ciclos por segundo (CPS). Una persona con excelente oído es capaz de percibir sonidos entre los 20 y 20,000 Hz.Debido a que ambos extremos del rango entre 20 y 20,000Hz son extremos, el rango mas comunmente usado para televisión es desde 50 hasta 15,000 Hz. Aunque este rango no cubre totalmente la capacidad de audición de personas con buen oído si permite reproducir casi cualquier sonido natural. (N.del T: un experimento de audición en grupo generado tonos desde 20KHz hacia a bajo, y haciendo que levanten la mano los presentes a medida que van escuchando, le revelará que la mayoría de las personas no escuchan las frecuencias más altas y muchos apenas logran oir algo por debajo de los 15 KHz.)

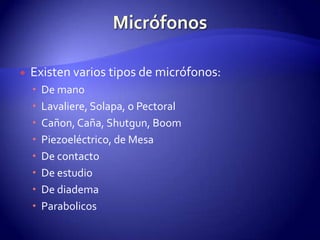

9. MicrófonosExisten varios tipos de micrófonos:De manoLavaliere, Solapa, o PectoralCañon, Caña, Shutgun, BoomPiezoeléctrico, de MesaDe contactoDe estudioDe diademaParabolicos

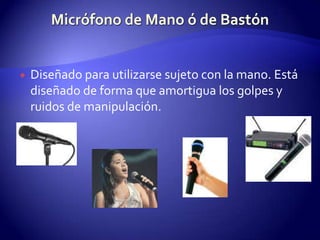

10. Micrófono de Mano ó de BastónDiseñado para utilizarse sujeto con la mano. Está diseñado de forma que amortigua los golpes y ruidos de manipulación.

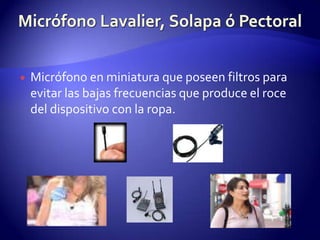

11. Micrófono Lavalier, Solapa ó PectoralMicrófono en miniatura que poseen filtros para evitar las bajas frecuencias que produce el roce del dispositivo con la ropa.

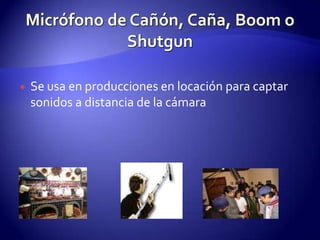

12. Micrófono de Cañón, Caña, Boom o ShutgunSe usa en producciones en locación para captar sonidos a distancia de la cámara

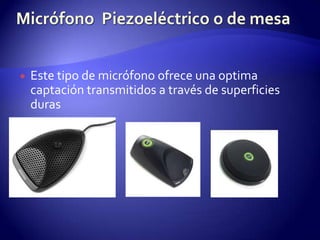

13. Micrófono Piezoeléctrico o de mesaEste tipo de micrófono ofrece una optima captación transmitidos a través de superficies duras

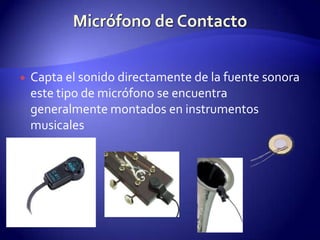

14. Micrófono de ContactoCapta el sonido directamente de la fuente sonora este tipo de micrófono se encuentra generalmente montados en instrumentos musicales

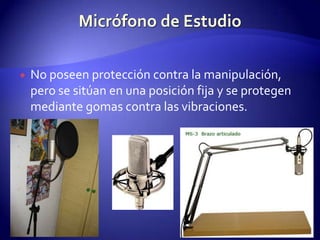

15. Micrófono de EstudioNo poseen protección contra la manipulación, pero se sitúan en una posición fija y se protegen mediante gomas contra las vibraciones.

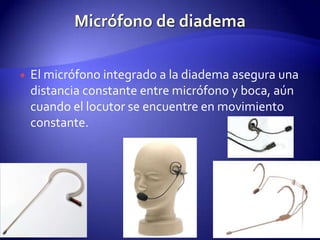

16. Micrófono de diademaEl micrófono integrado a la diadema asegura una distancia constante entre micrófono y boca, aún cuando el locutor se encuentre en movimiento constante.

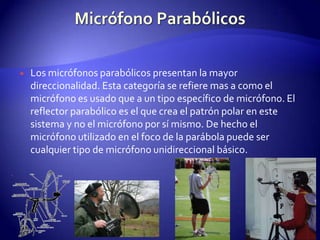

17. Micrófono ParabólicosLos micrófonos parabólicos presentan la mayor direccionalidad. Esta categoría se refiere mas a como el micrófono es usado que a un tipo específico de micrófono. El reflector parabólico es el que crea el patrón polar en este sistema y no el micrófono por sí mismo. De hecho el micrófono utilizado en el foco de la parábola puede ser cualquier tipo de micrófono unidireccional básico.

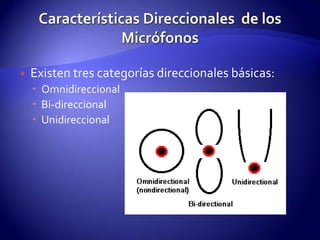

18. Características Direccionales de los MicrófonosExisten tres categorías direccionales básicas: Omnidireccional Bi-direccional Unidireccional

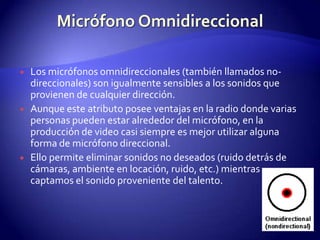

19. Micrófono OmnidireccionalLos micrófonos omnidireccionales (también llamados no-direccionales) son igualmente sensibles a los sonidos que provienen de cualquier dirección.Aunque este atributo posee ventajas en la radio donde varias personas pueden estar alrededor del micrófono, en la producción de video casi siempre es mejor utilizar alguna forma de micrófono direccional.Ello permite eliminar sonidos no deseados (ruido detrás de cámaras, ambiente en locación, ruido, etc.) mientras captamos el sonido proveniente del talento.

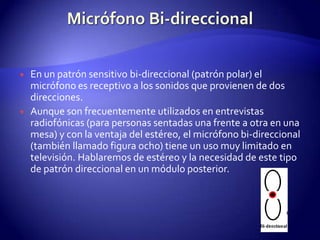

20. Micrófono Bi-direccionalEn un patrón sensitivo bi-direccional (patrón polar) el micrófono es receptivo a los sonidos que provienen de dos direcciones.Aunque son frecuentemente utilizados en entrevistas radiofónicas (para personas sentadas una frente a otra en una mesa) y con la ventaja del estéreo, el micrófono bi-direccional (también llamado figura ocho) tiene un uso muy limitado en televisión. Hablaremos de estéreo y la necesidad de este tipo de patrón direccional en un módulo posterior.

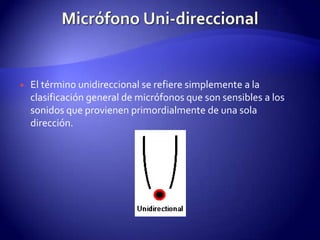

21. Micrófono Uni-direccionalEl término unidireccional se refiere simplemente a la clasificación general de micrófonos que son sensibles a los sonidos que provienen primordialmente de una sola dirección.

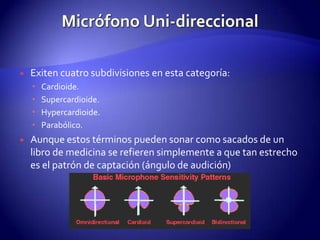

22. Micrófono Uni-direccionalExiten cuatro subdivisiones en esta categoría: Cardioide. Supercardioide. Hypercardioide. Parabólico. Aunque estos términos pueden sonar como sacados de un libro de medicina se refieren simplemente a que tan estrecho es el patrón de captación (ángulo de audición)

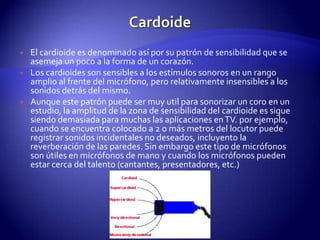

23. CardoideEl cardioide es denominado así por su patrón de sensibilidad que se asemeja un poco a la forma de un corazón.Los cardioides son sensibles a los estímulos sonoros en un rango amplio al frente del micrófono, pero relativamente insensibles a los sonidos detrás del mismo.Aunque este patrón puede ser muy util para sonorizar un coro en un estudio, la amplitud de la zona de sensibilidad del cardioide es sigue siendo demasiada para muchas las aplicaciones en TV. por ejemplo, cuando se encuentra colocado a 2 o más metros del locutor puede registrar sonidos incidentales no deseados, incluyento la reverberación de las paredes. Sin embargo este tipo de micrófonos son útiles en micrófonos de mano y cuando los micrófonos pueden estar cerca del talento (cantantes, presentadores, etc.)

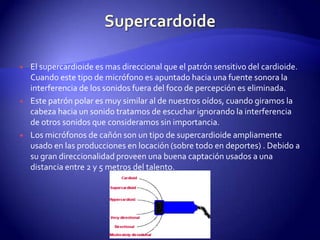

24. SupercardoideEl supercardioide es mas direccional que el patrón sensitivo del cardioide. Cuando este tipo de micrófono es apuntado hacia una fuente sonora la interferencia de los sonidos fuera del foco de percepción es eliminada.Este patrón polar es muy similar al de nuestros oídos, cuando giramos la cabeza hacia un sonido tratamos de escuchar ignorando la interferencia de otros sonidos que consideramos sin importancia.Los micrófonos de cañón son un tipo de supercardioide ampliamente usado en las producciones en locación (sobre todo en deportes) . Debido a su gran direccionalidad proveen una buena captación usados a una distancia entre 2 y 5 metros del talento.

25. Hipercardoide y UltradireccionalLos micrófonos conocidos como hipercardioide y ultradireccional poseen un patrón de respuesta aún mas direccional.Aunque su estrecho ángulo de respuesta significa que los sonidos fuera del rango serán eficientemente eliminados, esto también significa que deben ser precisamente apuntados a la fuente sonora. Frecuentemente se tienen que realizar ajustes si el talento se mueve. Algunos micrófonos de escopeta de alta direccionalidad se encuentran incluidos en esta categoría.
