Este documento describe la exploración ecográfica del páncreas, incluyendo su ecoanatomía, tamaño y posición típicos. Explica cinco planos de corte utilizados para estudiar diferentes partes del páncreas, como la cabeza, el cuello y el cuerpo. Estos cortes longitudinales y transversales permiten evaluar la estructura y medidas del páncreas.

1. EXPLORACION ECOGRAFICA DEL ABDOMEN
II.- ESTUDIO DE PANCREAS
1.- ECOANATOMIA
2.- PLANOS DE CORTE

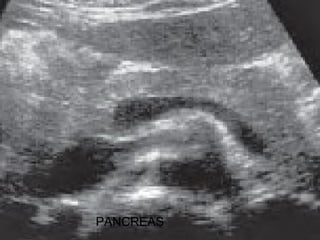

3. PANCREAS

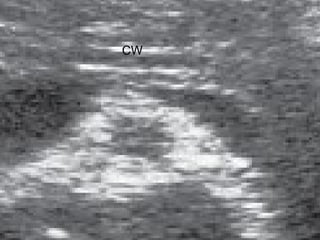

5. CW

6. CW

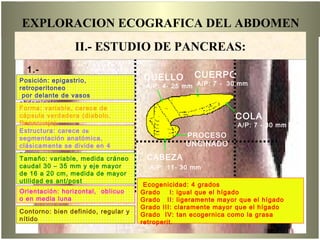

7. 1.-
ECOANATOMIA:
EXPLORACION ECOGRAFICA DEL ABDOMEN
CUELLO
A/P: 4- 25 mm
CUERPO
A/P: 7 - 30 mm
COLA
A/P: 7 - 30 mm
CABEZA
A/P: 11- 30 mm
PROCESO
UNCINADO
Ecogenicidad: 4 grados
Grado I: igual que el hígado
Grado II: ligeramente mayor que el hígado
Grado III: claramente mayor que el hígado
Grado IV: tan ecogernica como la grasa
retroperit.
Contorno: bien definido, regular y
nítido
II.- ESTUDIO DE PANCREAS:
Estructura: carece de
segmentación anatómica,
clásicamente se divide en 4
partes.
Posición: epigastrio,
retroperitoneo
por delante de vasos
abdominales
a nivel de L1 y L2Forma: variable, carece de
cápsula verdadera (diabolo.
Renacuajo)
Tamaño: variable, medida cráneo
caudal 30 – 35 mm y eje mayor
de 16 a 20 cm, medida de mayor
utilidad es ant/post
Orientación: horizontal, oblicuo
o en media luna

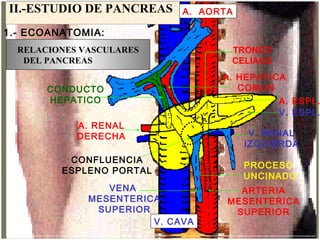

8. ECOGRAFIA ABDOMINAL - CORTES
II.-ESTUDIO DE PANCREAS A. AORTA
CONDUCTO
HEPATICO
A. RENAL
DERECHA
VENA
MESENTERICA
SUPERIOR
V. CAVA
PROCESO
UNCINADO
V. RENAL
IZQUIERDA
V. ESPL.
A. ESPL.
A. HEPATICA
COMUN
CONFLUENCIA
ESPLENO PORTAL
TRONCO
CELIACO
ARTERIA
MESENTERICA
SUPERIOR

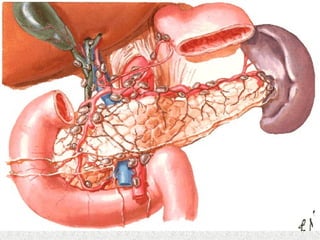

RELACIONES VASCULARES
DEL PANCREAS
1.- ECOANATOMIA:

9. ECOGRAFIA ABDOMINAL - CORTES
1.- Longitudinal Paramediana
Derecha (Long V. Cava)
2.- Longitudinal Oblicuado
(Long. Vena Porta)
5.- Longitudinal Paramediana
Izquierda (Long Aorta)
EXPLORACION ECOGRAFICA DEL ABDOMEN
CABEZA
CUELLO CUERPO
COLA
II.-ESTUDIO DE PANCREAS
4.- Transversal Alto Long a
la
Arteria Esplénica -
Borde
Superior del Páncreas)
3.- Transversal Bajo (Long
a
la Vena Esplénica -
Borde
Inferior del Páncreas)
2.- PLANOS DE CORTE:

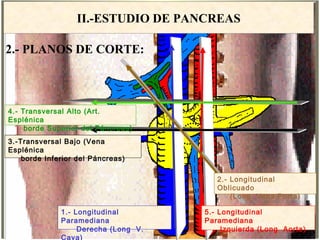

10. ECOGRAFIA ABDOMINAL - CORTES
II.-ESTUDIO DE PANCREAS
2.- Longitudinal
Oblicuado
(Long. Vena Porta)
5.- Longitudinal
Paramediana
Izquierda (Long Aorta)
1.- Longitudinal
Paramediana
Derecha (Long V.
Cava)
3.-Transversal Bajo (Vena
Esplénica
borde Inferior del Páncreas)
4.- Transversal Alto (Art.
Esplénica
borde Superior del Páncreas)
2.- PLANOS DE CORTE:

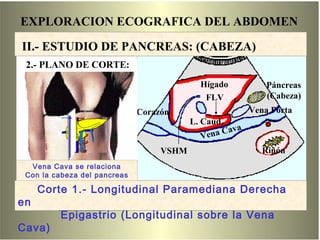

11. EXPLORACION ECOGRAFICA DEL ABDOMEN
Hígado Páncreas
(Cabeza)
Corazón
Riñón
Vena Porta
Vena Cava
L. Caud.
FLV
VSHM
II.- ESTUDIO DE PANCREAS: (CABEZA)
Corte 1
Corte 1.- Longitudinal Paramediana Derecha
en
Epigastrio (Longitudinal sobre la Vena
Cava)
Vena Cava se relaciona
Con la cabeza del pancreas
2.- PLANO DE CORTE:

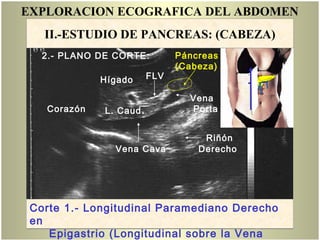

12. EXPLORACION ECOGRAFICA DEL ABDOMEN
Vena Cava
L. Caud.
Vena
Porta
FLV
Páncreas
(Cabeza)
Hígado
Corazón
Riñón
Derecho
Corte 1.- Longitudinal Paramediano Derecho
en
Epigastrio (Longitudinal sobre la Vena
II.-ESTUDIO DE PANCREAS: (CABEZA)
2.- PLANO DE CORTE:

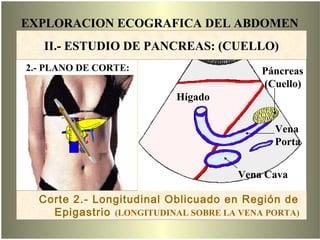

13. EXPLORACION ECOGRAFICA DEL ABDOMEN
Corte 2
Corte 2.- Longitudinal Oblicuado en Región de
Epigastrio (LONGITUDINAL SOBRE LA VENA PORTA)
Páncreas
(Cuello)
Vena
Porta
Vena Cava
Hígado
2.- PLANO DE CORTE:
II.- ESTUDIO DE PANCREAS: (CUELLO)

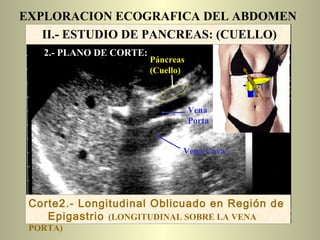

14. EXPLORACION ECOGRAFICA DEL ABDOMEN
Páncreas
(Cuello)
Corte2.- Longitudinal Oblicuado en Región de
Epigastrio (LONGITUDINAL SOBRE LA VENA
PORTA)
2.- PLANO DE CORTE:
II.- ESTUDIO DE PANCREAS: (CUELLO)
Vena
Porta
Vena Cava

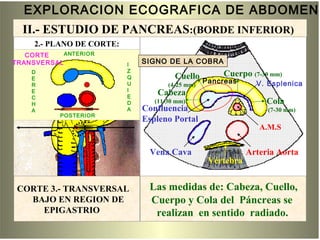

15. EXPLORACION ECOGRAFICA DE ABDOMEN
Cuello
(4-25 mm)
Cabeza
(11-30 mm)
Confluencia
Espleno Portal
A.M.S
Arteria AortaVena Cava
Vértebra
Cuerpo (7-30 mm)
Cola
(7-30 mm)
Corte 3
Las medidas de: Cabeza, Cuello,
Cuerpo y Cola del Páncreas se
realizan en sentido radiado.
CORTE 3.- TRANSVERSAL
BAJO EN REGION DE
EPIGASTRIO
V. Esplenica
ANTERIOR
D
E
R
E
C
H
A
I
Z
Q
U
I
E
D
A
SIGNO DE LA COBRA
POSTERIOR
CORTE
TRANSVERSAL
Pancreas
2.- PLANO DE CORTE:
II.- ESTUDIO DE PANCREAS:(BORDE INFERIOR)

16. EXPLORACION ECOGRAFICA DE ABDOMEN
Vértebra
Aorta
Cava
A.M.S.
Confluencia
Espleno Portal
Páncreas
CORTE 3.-TRANSVERSAL BAJO EN REGION DE EPIGASTRIO
Corte 3
SIGNO DE LA COBRA
Vena Esplenica
II.- ESTUDIO DE PANCREAS:( BORDE INFERIOR )
2.- PLANO DE CORTE:

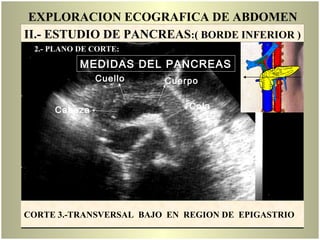

17. EXPLORACION ECOGRAFICA DE ABDOMEN
Cabeza
Cuello Cuerpo
Cola
CORTE 3.-TRANSVERSAL BAJO EN REGION DE EPIGASTRIO

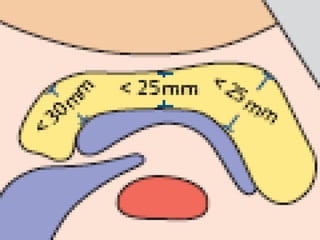

MEDIDAS DEL PANCREAS
II.- ESTUDIO DE PANCREAS:( BORDE INFERIOR )
2.- PLANO DE CORTE:

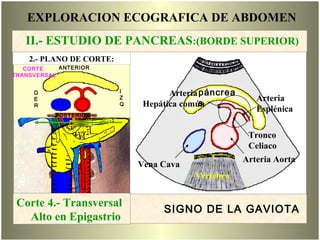

18. EXPLORACION ECOGRAFICA DE ABDOMEN
Arteria
Hepática común
Arteria
Esplénica
Vena Cava
Arteria Aorta
Vértebra
páncrea
s
Tronco
Celiaco
SIGNO DE LA GAVIOTA
Corte 4
Corte 4.- Transversal
Alto en Epigastrio
D
E
R
POSTERIOR
ANTERIOR
I
Z
Q
CORTE
TRANSVERSAL
2.- PLANO DE CORTE:
II.- ESTUDIO DE PANCREAS:(BORDE SUPERIOR)

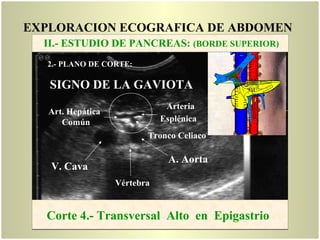

19. EXPLORACION ECOGRAFICA DE ABDOMEN
A. Aorta
Arteria
Esplénica
Art. Hepática
Común
Tronco Celiaco
V. Cava
Vértebra
SIGNO DE LA GAVIOTA
Corte 4.- Transversal Alto en Epigastrio
II.- ESTUDIO DE PANCREAS: (BORDE SUPERIOR)
2.- PLANO DE CORTE:

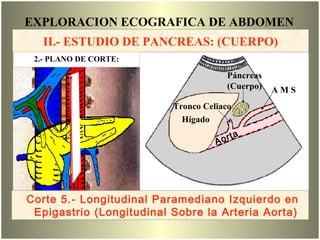

20. EXPLORACION ECOGRAFICA DE ABDOMEN
Hígado
Páncreas
(Cuerpo)
Aorta
A M S
Tronco Celiaco
Corte 5
Corte 5.- Longitudinal Paramediano Izquierdo en
Epigastrio (Longitudinal Sobre la Arteria Aorta)
2.- PLANO DE CORTE:
II.- ESTUDIO DE PANCREAS: (CUERPO)
2.- PLANO DE CORTE:

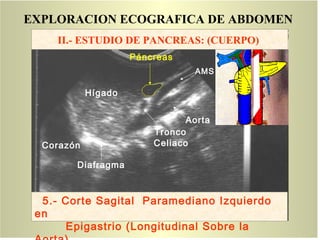

21. EXPLORACION ECOGRAFICA DE ABDOMEN
Aorta
Tronco
Celiaco
AMS
Páncreas
Hígado
Corazón
Diafragma
5.- Corte Sagital Paramediano Izquierdo
en
Epigastrio (Longitudinal Sobre la
Corte 5
II.- ESTUDIO DE PANCREAS: (CUERPO)
