El documento describe los principales conceptos y elementos de LabVIEW. Los programas de LabVIEW se llaman Instrumentos Virtuales (VIs) y constan de un Panel Frontal y un Diagrama de Bloques. El Panel Frontal contiene los controles e indicadores de la interfaz gráfica mientras que el Diagrama de Bloques contiene la lógica del programa mediante nodos, terminales y cables.

1. Términos de LabVIEW
Programas de LabVIEW se llaman Instrumentos Virtuales (VIs)
Panel Frontal Diagrama de Bloques

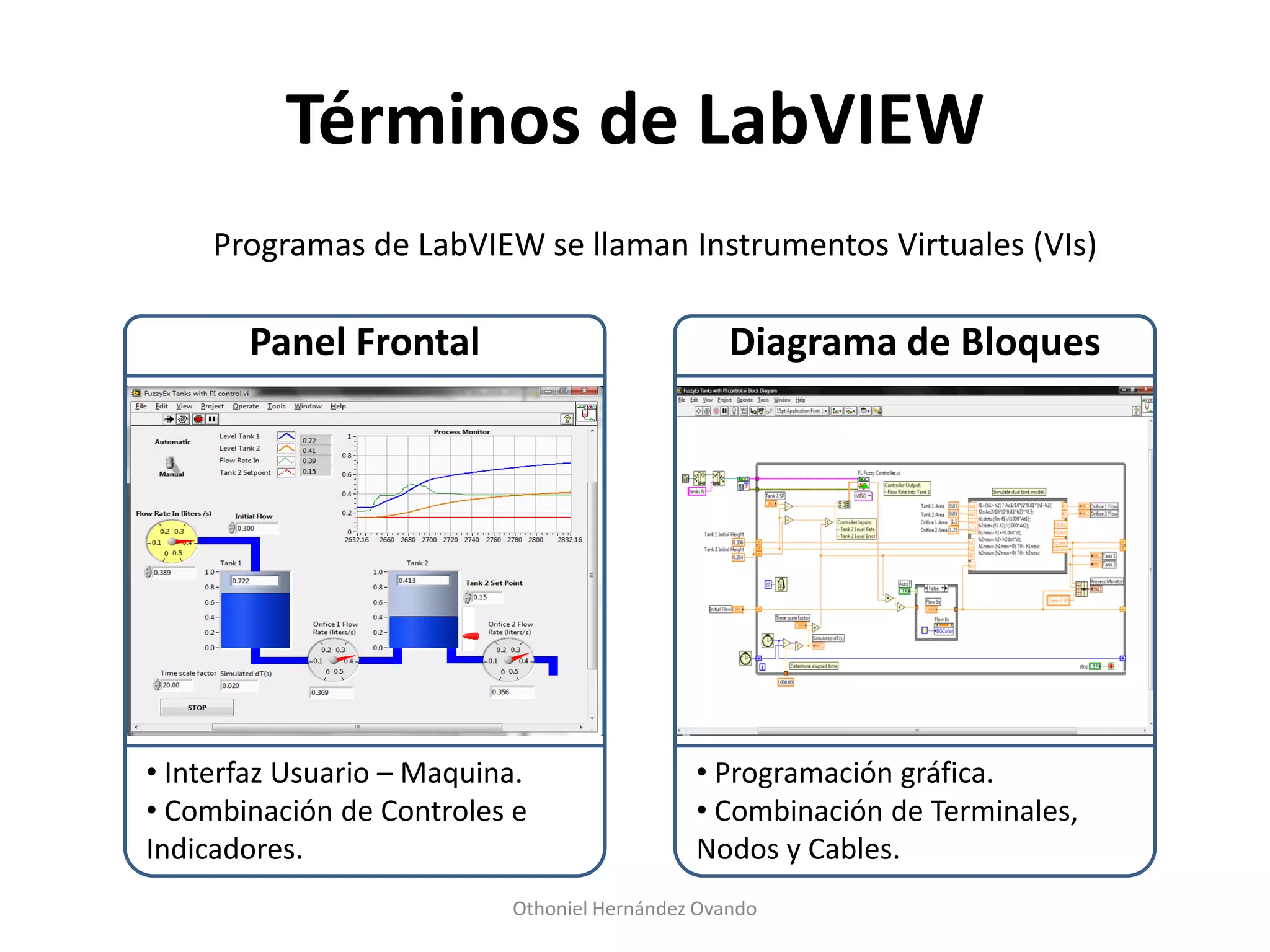

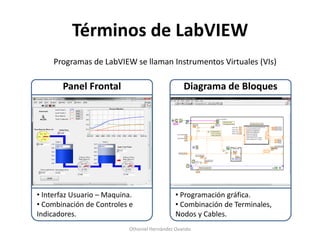

• Interfaz Usuario – Maquina. • Programación gráfica.
• Combinación de Controles e • Combinación de Terminales,
Indicadores. Nodos y Cables.
Othoniel Hernández Ovando

2. Términos de LabVIEW
(Panel Frontal)
¿Cuál es la diferencia entre un Control y un Indicador
Control Indicador
• Simula entradas • Salidas producidas
típicas por el programa
• Permite al usuario • Destino de los
introducir valores datos
Othoniel Hernández Ovando
“Generalmente no son intercambiables”

3. Términos de LabVIEW
(Diagrama de Bloques)

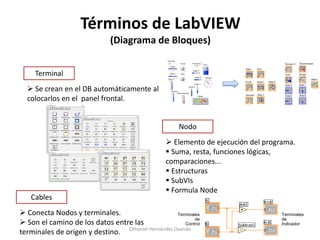

Terminal
 Se crean en el DB automáticamente al
colocarlos en el panel frontal.
Nodo
 Elemento de ejecución del programa.
 Suma, resta, funciones lógicas,
comparaciones...
 Estructuras
 SubVIs
 Formula Node
Cables
 Conecta Nodos y terminales. Terminales Terminales
de de
 Son el camino de los datos entre las Control Indicador
terminales de origen y destino. Othoniel Hernández Ovando

4. Términos de LabVIEW
(Flujo de datos)

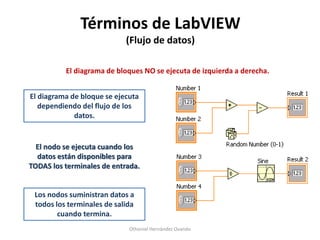

El diagrama de bloques NO se ejecuta de izquierda a derecha.
El diagrama de bloque se ejecuta
dependiendo del flujo de los
datos.
El nodo se ejecuta cuando los
datos están disponibles para
TODAS los terminales de entrada.
Los nodos suministran datos a
todos los terminales de salida
cuando termina.
Othoniel Hernández Ovando

5. Términos de LabVIEW
(Cables básicos usados en el DB)
Escalar 1D Array 2D Array
Numero de punto flotante Naranja
Numero entero Azul
Boleano Verde
Cadena Rosa
Cluster Café o rosa
Cada cable tiene un color diferente dependiendo del tipo de dato
que fluye a través de él.
Othoniel Hernández Ovando

6. Términos de LabVIEW
(Atajos desde el teclado)

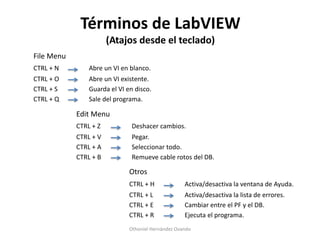

File Menu
CTRL + N Abre un VI en blanco.
CTRL + O Abre un VI existente.
CTRL + S Guarda el VI en disco.
CTRL + Q Sale del programa.
Edit Menu
CTRL + Z Deshacer cambios.
CTRL + V Pegar.
CTRL + A Seleccionar todo.
CTRL + B Remueve cable rotos del DB.
Otros
CTRL + H Activa/desactiva la ventana de Ayuda.
CTRL + L Activa/desactiva la lista de errores.
CTRL + E Cambiar entre el PF y el DB.
CTRL + R Ejecuta el programa.
Othoniel Hernández Ovando
