La mayor parte de la deformación de los materiales de la corteza terrestre ocurre en los límites de placas tectónicas y da lugar a estructuras deformadas como pliegues y fallas. La deformación implica un cambio de forma y/o volumen de las rocas debido a esfuerzos como la compresión o cizalla. Existen diferentes tipos de deformación como la elástica, plástica o frágil, dependiendo de la intensidad del esfuerzo y si los cambios son reversibles o permanentes.

1. DEFORMACIÓN de losDEFORMACIÓN de los
materiales de la Cortezamateriales de la Corteza
Clase de Ciencias de la TierraClase de Ciencias de la Tierra
Prof. Cecilia CaballeroProf. Cecilia Caballero

2. DeformaciónDeformación
La gran mayoría de las rocas de la corteza se
encuentran deformadas
Deformación implica cambio de
volumen y/o de forma de un cuerpo rocoso
La mayor parte de la deformaciónLa mayor parte de la deformación
ocurre en los límites de placasocurre en los límites de placas
Las cadenas montañosas se originan por
procesos de deformación de la corteza y
particularmente las de corteza continental, están
conformadas por materiales (rocas) deformados.

3. Esfuerzo y DeformaciónEsfuerzo y Deformación
Esfuerzo (stress)Esfuerzo (stress) es la cantidad de fuerza que actúa
sobre una unidad de roca y que como resultado de
su acción la roca cambia de forma y/o volumen
Deformación (Deformación (strainstrain)) es el cambio de forma y/o
de volumen de una unidad de roca causada por el
esfuerzo (es el efecto en la roca del esfuerzo
aplicado)
LosLos esfuerzosesfuerzos pueden ser originados por diversas causaspueden ser originados por diversas causas
((presión confinante, compresión, tensión y cizallapresión confinante, compresión, tensión y cizalla))
LaLa deformacióndeformación es un efecto de la intensidad deles un efecto de la intensidad del
esfuerzo, de tal forma puede seresfuerzo, de tal forma puede ser elástica, frágil ó dúctilelástica, frágil ó dúctil

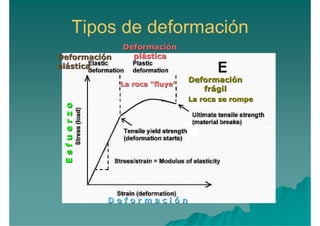

4. EsfuerzoEsfuerzo
D e f o r m a c i ó nD e f o r m a c i ó n
DeformaciónDeformación
plásticaplástica
La roca “fluye”La roca “fluye”
DeformaciónDeformación
elásticaelástica
DeformaciónDeformación
frágilfrágil
La roca se rompeLa roca se rompe
Tipos de deformación

5. Tipos de deformación
DeformaciónDeformación elásticaelástica.- aquélla en la que los cambios
son reversiblesreversibles, antes de llegar el límite elástico), una
vez sobrepasado las rocas se deforman plásticamente
o se fracturan:
DeformaciónDeformación plástica ó dúctilplástica ó dúctil.- los cambios son
permanentes y como la roca “fluye”roca “fluye” en esta
deformación, se forman plieguespliegues (arrugas) en la roca.
Sucede cuando los esfuerzos son lentos y continuos.
DeformaciónDeformación frágil ó quebradizafrágil ó quebradiza.- los cambios son
permanentes. Sucede cuando los esfuerzos son
rápidos y/o muy intensos y como consecuencia lala
roca se romperoca se rompe. Se forman fallasfallas (rupturas con
desplazamiento) y fracturas (rupturas sin
desplazamiento) en la roca

6. Tipos de EsfuerzoTipos de Esfuerzo
Son causas de deformación el esfuerzo debido a:
Esfuerzos de cizalla (Son fuerzas paralelas no colineales
actuando en sentidos opuestos; desgarran un cuerpo)
Esfuerzos tensionales (Son fuerzas colineales actuando
en sentidos opuestos y divergentes; jalan ó alargan y
adelgazan un cuerpo)
Esfuerzos compresivos (Son fuerzas colineales actuando
en sentidos opuestos y convergentes; acortan y
adelgazan un cuerpo)
La presión confinante (una columna de rocas de
una región aplasta una unidad de roca)

8. Estructuras de deformaciónEstructuras de deformación
Pliegues (deformación dúctil) y Fallas y
fracturas (deformación frágil)
Anticlinales Sinclinales
Pliegues

9. Partes de los pliegues:
LimboLimbo
Plano axialPlano axial
Eje ó CharnelaEje ó Charnela

10. Pliegues de eje horizontal
Pliegues de eje inclinado

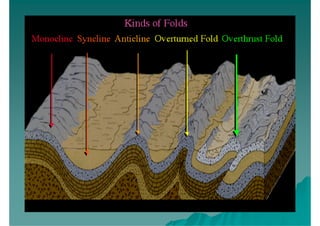

Tipos de pliegues:

11. Pliegues “buzantes”

12. Pliegues simétricosPliegues simétricos
PlieguesPliegues
volcados ovolcados o
recumbentesrecumbentes
PlieguesPliegues
asimétricosasimétricos

15. Tipos especiales de plieguesTipos especiales de pliegues
DomosDomos

17. CuencasCuencas

18. MonoclinalesMonoclinales

19. FallasFallas
En las fallas un bloque
se mueve con respecto
al otro. Uno de los
bloques es el techo y el
otro es el piso.
(Terminología tomada
del léxico minero)

20. Tipos de FallasTipos de Fallas

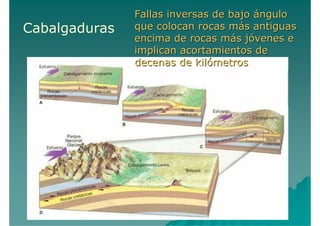

22. Cabalgaduras
Fallas inversas de bajo ánguloFallas inversas de bajo ángulo
que colocan rocas más antiguasque colocan rocas más antiguas
encima de rocas más jóvenes eencima de rocas más jóvenes e
implican acortamientos deimplican acortamientos de
decenas de kilómetrosdecenas de kilómetros

23. Fracturas
