Este documento describe los conceptos fundamentales de la geología estructural y la deformación de la corteza terrestre. Explica cómo la geología estructural estudia la geometría y posición de las rocas, mientras que la geotectónica analiza los movimientos y deformaciones de la corteza y el manto superior. También describe los diferentes tipos de deformación que pueden sufrir las rocas a escalas macro y microscópicas, así como los conceptos mecánicos como tensión, presión y módulos elásticos.

1. Deformación de la corteza terrestre

2. Geología estructural
• se dedica a estudiar la corteza terrestre, sus
estructuras y la relación de las rocas que las forman.
Estudia la geometría de las rocas y la posición en que
aparecen en superficie. Interpreta y entiende la
arquitectura de la corteza terrestre y su relación
espacial, determinando las deformaciones que
presenta y la geometría superficial de las estructuras
rocosas.

3. Geotectónica
• La geotectónica es la ciencia sobre la estructura, los
movimientos, las deformaciones y el desarrollo de las capas
sólidas superiores de la Tierra, de la corteza terrestre y del
manto superior (tectonosfera), en relación con el desarrollo de
toda la Tierra. Por estructura se entiende la heterogeneidad de
distribución y de estratificación de las rocas. La causa de esta
heterogeneidad son los movimientos de la corteza terrestre y
de algunas capas más profundas, llamados movimientos
tectónicos.

4. Microtectónica
• Estudia los grados de deformación que sufren las rocas y minerales a
una escala microscópica

5. Mecánica de la deformación
• La tierra esta sometida a una dinámica continua que va a provocar, dos tipos de
movimientos : pirogénicos y orogénicos

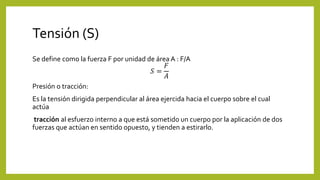

6. Tensión (S)
Se define como la fuerza F por unidad de área A : F/A
𝑆 =
𝐹
𝐴
Presión o tracción:
Es la tensión dirigida perpendicular al área ejercida hacia el cuerpo sobre el cual
actúa
tracción al esfuerzo interno a que está sometido un cuerpo por la aplicación de dos
fuerzas que actúan en sentido opuesto, y tienden a estirarlo.

7. Deformación longitudinal
Es la relación entre el alargamiento o el acortamiento causado por la tensión y la
longitud inicial.
𝜀 𝐿 =
∆𝐿
𝐿
Deformación transversal:
Es la relación entre la variación del ancho causada por la tensión y el ancho inicial
𝜀 𝑎 =
∆𝑎
𝑎

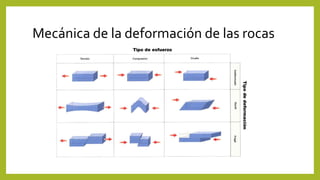

8. Mecánica de la deformación de las rocas

10. Coeficiente de poisson
El coeficiente de Poisson es una constante elástica que proporciona una medida del
estrechamiento de sección de un prisma de material elástico lineal, cuando se estira
longitudinalmente y se adelgaza en las direcciones perpendiculares a la de
estiramiento.
𝜌 =
∆𝑎
∆ 𝐿
=
∆𝑎
𝑎
∆ 𝐿
𝐿

12. Modulo deYoung (E)
es un parámetro que caracteriza el comportamiento de un material elástico, según
la dirección en la que se aplica una fuerza.
el módulo deYoung tiene el mismo valor para una tracción que para
una compresión, siendo una constante independiente del esfuerzo siempre que no
exceda de un valor máximo denominado limite elástico.
𝜀 = 𝑘𝑥𝑆 = 𝑙
𝐸 𝑥𝑆

13. 𝑆 = 𝐸𝑥𝜀

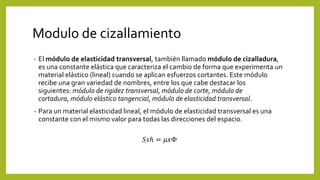

15. Modulo de cizallamiento
• El módulo de elasticidad transversal, también llamado módulo de cizalladura,
es una constante elástica que caracteriza el cambio de forma que experimenta un
material elástico (lineal) cuando se aplican esfuerzos cortantes. Este módulo
recibe una gran variedad de nombres, entre los que cabe destacar los
siguientes: módulo de rigidez transversal, módulo de corte, módulo de
cortadura, módulo elástico tangencial, módulo de elasticidad transversal.
• Para un material elasticidad lineal, el módulo de elasticidad transversal es una
constante con el mismo valor para todas las direcciones del espacio.
𝑆𝑠ℎ = 𝜇𝑥Φ

16. Compresibilidad
Se da cuando un cuerpo de volumen 𝑉 esta sometido a una fuerza de compresión
uniforme en todas las direcciones, en consecuencia, disminuirá su volumen en una
cantidad Δ𝑉
𝑆𝑐𝑜𝑚𝑝𝑟𝑒𝑠𝑖ó𝑛 = 𝑘(Δ𝑉
𝑉)

17. Donde la constante de proporcionalidad k se denomina ¨compresibilidad¨ .
El valor reciproco de la compresibilidad
1
𝑘
= 𝑘´
Se le denomina modulo volumétrico
expresa la resistencia de un material a los cambios elásticos, relación entre
la presión que actúa sobre el material y el cambio fraccional que se produce
en su volumen dentro de los límites de elasticidad del material
1
𝑘 = 𝑘´ =
𝑆𝑐𝑜𝑚𝑝𝑟𝑒𝑠𝑖ó𝑛
Δ𝑉
𝑉

18. fuerza
• Es un empuje o tracción; por lo tanto, tiene que indicarse su dirección y magnitud.

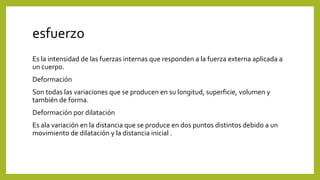

19. esfuerzo
Es la intensidad de las fuerzas internas que responden a la fuerza externa aplicada a
un cuerpo.
Deformación
Son todas las variaciones que se producen en su longitud, superficie, volumen y
también de forma.
Deformación por dilatación
Es ala variación en la distancia que se produce en dos puntos distintos debido a un
movimiento de dilatación y la distancia inicial .

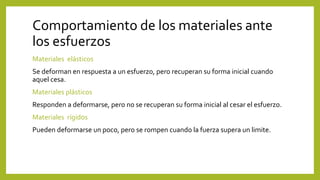

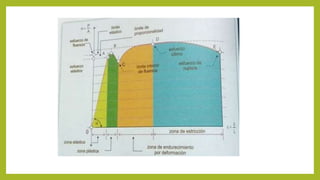

20. Comportamiento de los materiales ante
los esfuerzos
Materiales elásticos
Se deforman en respuesta a un esfuerzo, pero recuperan su forma inicial cuando
aquel cesa.
Materiales plásticos
Responden a deformarse, pero no se recuperan su forma inicial al cesar el esfuerzo.
Materiales rígidos
Pueden deformarse un poco, pero se rompen cuando la fuerza supera un limite.

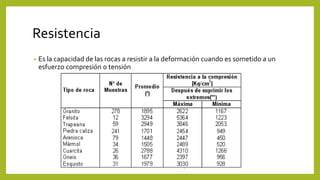

24. Resistencia
• Es la capacidad de las rocas a resistir a la deformación cuando es sometido a un
esfuerzo compresión o tensión

25. Diastrofismo
El diastrofismo es el conjunto de muchos procesos y fenómenos geológicos de
deformación, alteración y dislocación de la corteza terrestre por efecto de las
fuerzas internas.
Por oposición al catastrofismo, el diastrofismo explica las deformaciones terrestres
por fenómenos de curvatura y de plegamiento extremadamente lentos. En ciertos
casos se trata de epirogénesis: el levantamiento o el hundimiento de la corteza
abarca extensiones muy grandes; el radio de curvatura de las deformaciones se hace
entonces muy grandes y los declives tienen escasa pendiente.

27. • Un mapa geológico es la representación de los diferentes tipos de materiales geológicos (rocas y
sedimentos) que afloran en la superficie terrestre o en un determinado sector de ella, y del tipo de
contacto entre ellos.
Mapa Geológico

28. Elementos de los mapas geológicos
• Elementos topográficos.
• Leyenda y símbolos geológicos.
• Esquema tectónico.
• Esquema regional.
• Columnas estratigráficas.
• Memoria

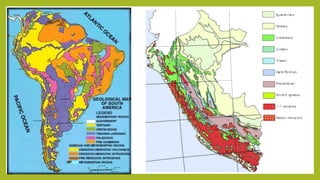

29. En el mapa geológico las rocas pueden diferenciarse de acuerdo a su tipo (ígneas,
metamórficas o sedimentarias) o composición (granitos, pizarras, areniscas, etc.) y también de
acuerdo a su edad (cámbricas, terciarias, paleozoicas, etc). Para distinguir las rocas y
sedimentos se utilizan colores y rastras.
Edad Color
Cuaternario amarillo muy claro
Terciario amarillo
Cretácico Verde claro
Jurásico azúl
Triásico violeta
Permico café-azul
Carbonífero gris
Devónico café
Silúrico verde-azul
Ordovício verde oscuro
Cámbrico gris-verde

31. Son deformaciones plásticas que sufren las rocas (generalmente las sedimentarias) a manera de
ondulaciones y ondas.
En un pliegue se pueden observar las siguientes partes:
-Limbos(flancos) lados de un pliegue
-Plano axial plano imaginario que pasa por la mitad de un pliegue e incluye su eje
-Vigencia ángulo de inclinación del eje de pliegue respecto a la vertical
-Rumbo es la dirección de una línea, producto de la intersección del plano de la estructura por medir
con un plano horizontal.
-Buzamiento es el ángulo diedro que forma el plano de la estructura por medir con el plano horizontal
Pliegues

33. Partes de un pliegue

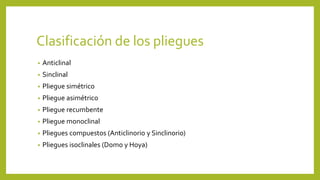

34. Clasificación de los pliegues
• Anticlinal
• Sinclinal
• Pliegue simétrico
• Pliegue asimétrico
• Pliegue recumbente
• Pliegue monoclinal
• Pliegues compuestos (Anticlinorio y Sinclinorio)
• Pliegues isoclinales (Domo y Hoya)

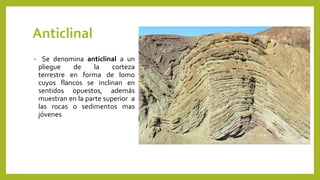

35. Anticlinal
• Se denomina anticlinal a un
pliegue de la corteza
terrestre en forma de lomo
cuyos flancos se inclinan en
sentidos opuestos, además
muestran en la parte superior a
las rocas o sedimentos mas
jóvenes

36. Sinclinal
• El sinclinal es la parte cóncava de un
pliegue de la corteza terrestre debido a las
fuerzas de compresión de un
movimiento orogénico,
cuyos estratos convergen hacia abajo, es
decir en forma de cuenca. Donde los
sedimentos o rocas mas jóvenes se van a
encontrar en el núcleo del pliegue

37. Simbología de pliegues en un mapa
Anticlinal
Sinclinal

38. Simétrico:
Pliegue cuyo plano axial es prácticamente vertical, los flancos tienen el mismo
ángulo de inclinación.
Asimétrico:
Pliegue con el plano axial inclinado.

39. Recumbente:
Posee un plano axial esencialmente horizontal.
Monosinclinal:
Se forma por hundimiento de una parte de la cuenca.

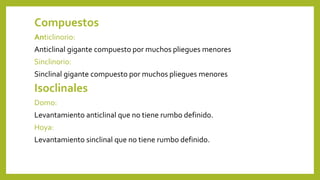

40. Compuestos
Anticlinorio:
Anticlinal gigante compuesto por muchos pliegues menores
Sinclinorio:
Sinclinal gigante compuesto por muchos pliegues menores
Isoclinales
Domo:
Levantamiento anticlinal que no tiene rumbo definido.
Hoya:
Levantamiento sinclinal que no tiene rumbo definido.

41. Rumbo y Buzamiento
• El rumbo y el buzamiento
son dos medidas que sirven
para fijar la posición de un
plano
o una línea. En la geología
los usamos normalmente
para determinar la posición
de los
estratos, niveles, miembros
y formaciones.

42. • Rumbo
El rumbo o dirección es el ángulo,
respecto al norte, que forma la línea de
intersección
del estrato con un plano horizontal. Se
mide con una brújula.
• Buzamiento
El buzamiento o la inclinación máxima
es el ángulo que forma el estrato con la
horizontal, medido perpendicularmente
al rumbo. Se mide con un clinómetro.

43. Diaclasas o junturas
• Se trata de fracturas en las rocas a lo largo de las cuales ha habido no habido
movimiento relativo a lo largo de la ruptura simplemente son grietas que ayudan
al proceso de imtemperismo; a la erosión, circulación de las aguas subterráneas y
formación de algunos depósitos de minerales.

44. Sistemas de diaclasas
• Las diaclasas no suelen aparecer aisladas, sino asociadas a fallas y a pliegues.
• Sistema de diaclasas paralelas: todas las diaclasas tienen igual dirección y buzamiento.
• Sistema de diaclasas que se cortan: las diaclasas tienen distintas direcciones y
buzamientos y, por lo tanto, se cortan en determinados puntos. El caso más común suele
ser el de familias de diaclasas conjugadas, con dos o tres direcciones predominantes de
diaclasas producidas por el mismo fenómeno tectónico (distensión o compresión).

45. Mecanismos de formación
• Fisuras de enfriamiento
Son las que se originan debido al enfriamiento de una roca magmática ya
que al enfriarse sufre una contracción originando las fracturas
• Grietas de desecación
Las rocas que estuvieron en contacto con los océanos generalmente
presentan agua en su composición al salir a la superficie el agua se evapora
generando las fracturas
• Fisuras de tensión gravitacional
Son de origen tectónico que se dan en relieves inclinados por
desplazamientos de masas de rocas lo que provocas las fisuras.

46. Fallas
Son fracturas que se producen en las rocas a lo largo de los cuales ha habido un
movimiento diferencial, ha ocurrido el desplazamiento de un bloque con
respecto a otro.
En un pliegue se pueden ver diferentes partes:
 Plano de falla
 Bloques de falla
 Desplazamiento

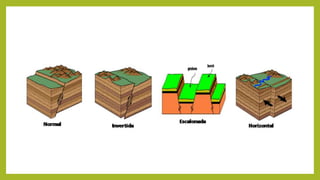

47. Clasificación de las Fallas
a) Fallas con desplazamiento vertical
1. Falla normal
2. Falla inversa
3. Sobrecorrimiento
b) Fallas con desplazamiento horizontal
1. PilarTectónico-Horst
2. FosaTectónica-Graben
3. Falla escalonada

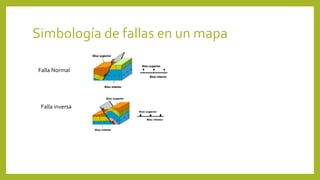

48. Simbología de fallas en un mapa
Falla Normal
Falla inversa

49. Discordancias o Disconformidades
Concepto
• Son superficies de erosión o de no-disposición que separan estratos más jóvenes
de rocas antiguas. Son rasgos estructurales; aunque, en su origen intervienen
procesos de erosión y deposición.
• La importancia de las discordancias radica en que permite datar los estratos.
Clases de discordancias
Discordancia angular
Discordancia paralela erosiva
Discordancia no concordante-inconformidad

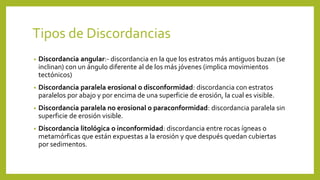

50. Tipos de Discordancias
• Discordancia angular:- discordancia en la que los estratos más antiguos buzan (se
inclinan) con un ángulo diferente al de los más jóvenes (implica movimientos
tectónicos)
• Discordancia paralela erosional o disconformidad: discordancia con estratos
paralelos por abajo y por encima de una superficie de erosión, la cual es visible.
• Discordancia paralela no erosional o paraconformidad: discordancia paralela sin
superficie de erosión visible.
• Discordancia litológica o inconformidad: discordancia entre rocas ígneas o
metamórficas que están expuestas a la erosión y que después quedan cubiertas
por sedimentos.
