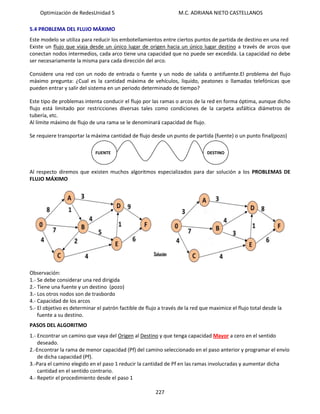

5.4 PROBLEMA DEL FLUJO MÁXIMO
Este modelo se utiliza para reducir los embotellamientos entre ciertos puntos de partida de destino en una red
Existe un flujo que viaja desde un único lugar de origen hacia un único lugar destino a través de arcos que
conectan nodos intermedios, cada arco tiene una capacidad que no puede ser excedida. La capacidad no debe
ser necesariamente la misma para cada dirección del arco.
Considere una red con un nodo de entrada o fuente y un nodo de salida o antifuente.El problema del flujo
máximo pregunta: ¿Cual es la cantidad máxima de vehículos, liquido, peatones o llamadas telefónicas que
pueden entrar y salir del sistema en un periodo determinado de tiempo?
Este tipo de problemas intenta conducir el flujo por las ramas o arcos de la red en forma óptima, aunque dicho
flujo está limitado por restricciones diversas tales como condiciones de la carpeta asfáltica diámetros de
tubería, etc.
Al límite máximo de flujo de una rama se le denominará capacidad de flujo.
Se requiere transportar la máxima cantidad de flujo desde un punto de partida (fuente) o un punto final(pozo)
FUENTE
DESTINO
Al respecto diremos que existen muchos algoritmos especializados para dar solución a los PROBLEMAS DE
FLUJO MÁXIMO
Observación:
1.- Se debe considerar una red dirigida
2.- Tiene una fuente y un destino (pozo)
3.- Los otros nodos son de trasbordo
4.- Capacidad de los arcos
5.- El objetivo es determinar el patrón factible de flujo a través de la red que maximice el flujo total desde la
fuente a su destino.
PASOS DEL ALGORITMO
1.- Encontrar un camino que vaya del Origen al Destino y que tenga capacidad Mayor a cero en el sentido
deseado.
2.-Encontrar la rama de menor capacidad (Pf) del camino seleccionado en el paso anterior y programar el envío
de dicha capacidad (Pf).
3.-Para el camino elegido en el paso 1 reducir la cantidad de Pf en las ramas involucradas y aumentar dicha
cantidad en el sentido contrario.
4.- Repetir el procedimiento desde el paso 1
