Este documento describe diferentes tipos de filtros espaciales que se pueden aplicar a imágenes satelitales, incluyendo filtros de paso bajo para homogenizar, filtros de paso alto para diferenciar bordes, filtros direccionales y filtros laplacianos. Explica cómo estos filtros modifican las frecuencias espaciales de una imagen y cómo se pueden implementar en el software ERDAS.

1. PROCESAMIENTO DIGITAL DE
IMÁGENES SATELITALES BÁSICO
UNIVERSIDAD DISTRITAL
FRANCISCO JOSE DE CALDAS
INGENIERIA CATASTRAL Y
GEODESIA
FERNANDO ÁVILA MÁSTER EN TECNOLOGÍAS DE LA I.G.
EDIER FERNANDO ÁVILA VÉLEZ

2. Filtros espaciales
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA

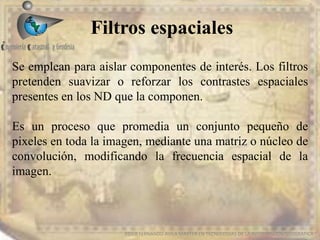

Se emplean para aislar componentes de interés. Los filtros
pretenden suavizar o reforzar los contrastes espaciales
presentes en los ND que la componen.
Es un proceso que promedia un conjunto pequeño de
pixeles en toda la imagen, mediante una matriz o núcleo de
convolución, modificando la frecuencia espacial de la
imagen.

3. EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA

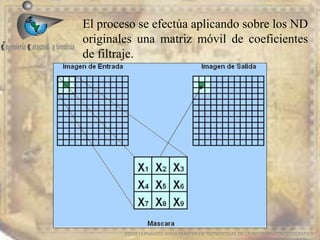

El proceso se efectúa aplicando sobre los ND
originales una matriz móvil de coeficientes
de filtraje.

4. EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA
VALOR DEL PIXELA CAMBIAR 8
NUEVO VALOR=(-1*6)+(-1*3)+(-1*6)+(-1*6)+(16*8)+(-1*2)+(-1*2)+(1*8)+(-1*2)/(-1+(-1)+(-1)+(-1)+16+(-1)+(-1)+(-1)+(-1)
ND`= 11,6.
2 2 2 8 2 1 -1 -1 -1
8 6 3 6 3 3 -1 16 -1
9 6 8 2 2 4 -1 -1 -1
8 2 8 2 4 5
6 3 2 2 5 2
7 2 6 2 3 3
BANDA B1 KERNEL

5. EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA
El filtraje implica modificar los ND finales.
Filtros de paso bajo
Tienden a destacar el componente de homogeneidad en la
imagen (Homogenizar).
Filtros de paso alto
Dirigidos a las componentes de alta frecuencia, es decir,
donde el contraste espacial es intenso, realza bordes de los
objetos (Diferenciar).

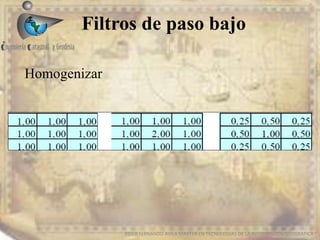

6. Filtros de paso bajo
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA
Homogenizar

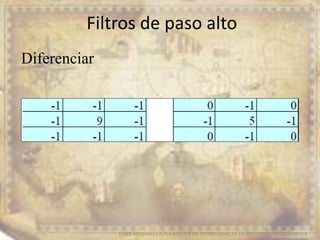

7. Filtros de paso alto
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA
Diferenciar

8. EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA

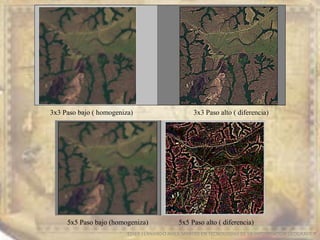

3x3 Paso bajo ( homogeniza) 3x3 Paso alto ( diferencia)
5x5 Paso bajo (homogeniza) 5x5 Paso alto ( diferencia)

9. Filtros direccionales
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA

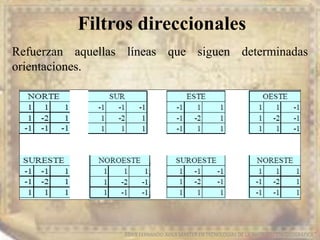

Refuerzan aquellas líneas que siguen determinadas
orientaciones.

10. Filtros espaciales en ERDAS
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA

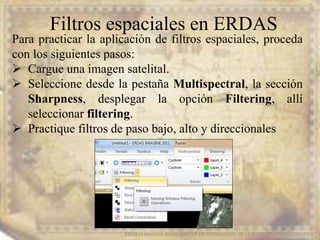

Para practicar la aplicación de filtros espaciales, proceda
con los siguientes pasos:
 Cargue una imagen satelital.
 Seleccione desde la pestaña Multispectral, la sección
Sharpness, desplegar la opción Filtering, allí
seleccionar filtering.
 Practique filtros de paso bajo, alto y direccionales

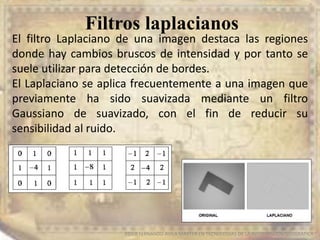

11. Filtros laplacianos
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA
El filtro Laplaciano de una imagen destaca las regiones
donde hay cambios bruscos de intensidad y por tanto se
suele utilizar para detección de bordes.
El Laplaciano se aplica frecuentemente a una imagen que
previamente ha sido suavizada mediante un filtro
Gaussiano de suavizado, con el fin de reducir su
sensibilidad al ruido.

12. Filtros laplacianos en ERDAS
EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA
1. Cargue la imagen spot
e ingrese a la pestaña.
2.

13. EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA

14. EDIER FERNANDO AVILA MARTER EN TECNOLOGIAS DE LA INFORMACION GEOGRAFICA

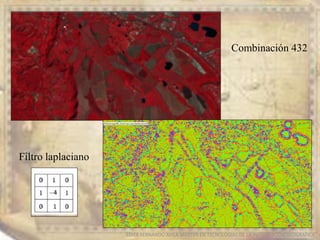

Combinación 432
Filtro laplaciano
