Geografía de España
Las Grandes Unidades Morfoestructuralesdel Relieve Peninsular
GEO
El Relieve Español (V)

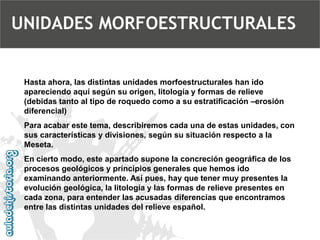

Hasta ahora, las distintas unidades morfoestructurales han ido apareciendo aquí según su origen, litología y formas de relieve (debidas tanto al tipo de roquedo como a su estratificación –erosión diferencial)
Para acabar este tema, describiremos cada una de estas unidades, con sus características y divisiones, según su situación respecto a la Meseta.
En cierto modo, este apartado supone la concreción geográfica de los procesos geológicos y principios generales que hemos ido examinando anteriormente. Así pues, hay que tener muy presentes la evolución geológica, la litología y las formas de relieve presentes en cada zona, para entender las acusadas diferencias que encontramos entre las distintas unidades del relieve español.

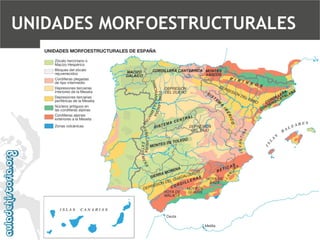

UNIDADES MORFOESTRUCTURALES

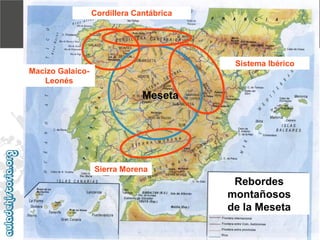

-Tema 1e. Grandes unidades morfoestructurales -
Meseta
Rebordes montañosos
de la Meseta
Macizo Galaico- Leonés
Cordillera Cantábrica
Sistema Ibérico
Sierra Morena
-Tema 1e. Grandes unidades morfoestructurales -

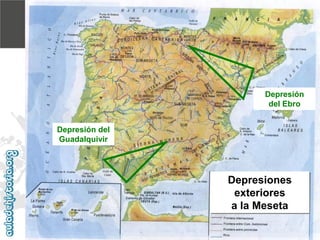

Depresiones exteriores
a la Meseta
Depresión
del Ebro
Depresión del Guadalquivir
-Tema 1e. Grandes unidades morfoestructurales -

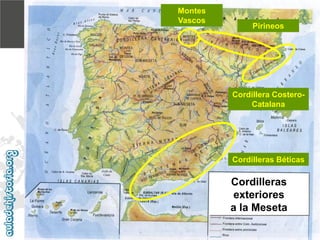

Cordilleras exteriores
a la Meseta
Pirineos
Montes Vascos
Cordillera Costero- Catalana
Cordilleras Béticas
UNIDADES MORFOESTRUCTURALES

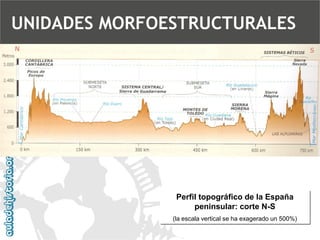

Perfil topográfico de la España peninsular: corte N-S
(la escala vertical se ha exagerado un 500%)
UNIDADES MORFOESTRUCTURALES

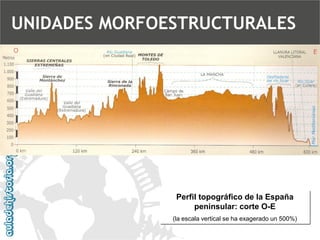

Perfil topográfico de la España peninsular: corte O-E
(la escala vertical se ha exagerado un 500%)
UNIDADES MORFOESTRUCTURALES

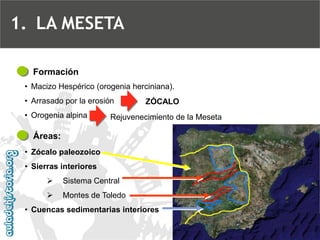

Formación
•Macizo Hespérico (orogenia herciniana).
•Arrasado por la erosión
•Orogenia alpina
ZÓCALO
Áreas:
•Zócalo paleozoico
•Sierras interiores
Sistema Central
Montes de Toledo
•Cuencas sedimentarias interiores
Rejuvenecimiento de la Meseta
1.LA MESETA

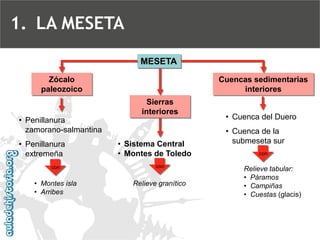

MESETA
Zócalo paleozoico
Sierras interioresCuencas sedimentarias interiores
•Sistema Central
•Montes de Toledo
•Penillanura zamorano-salmantina
•Penillanura extremeña
•Montes isla
•Arribes
•Cuenca del Duero
•Cuenca de la submeseta sur
Relieve tabular:
•Páramos
•Campiñas
•Cuestas (glacis)
Relieve granítico
con
concon
1.LA MESETA

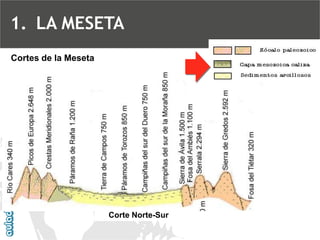

Cortes de la MesetaCorte Norte-Sur
1.LA MESETA
Cortes de la Meseta
-Tema 1e. Grandes unidades morfoestructurales -
1. La Meseta

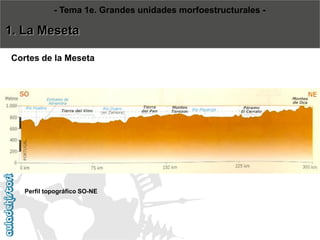

Perfil topográfico SO-NE

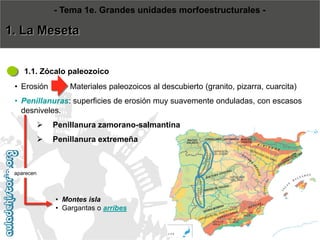

•Erosión
•Penillanuras: superficies de erosión muy suavemente onduladas, con escasos desniveles.
Penillanura zamorano-salmantina
Penillanura extremeña
Materiales paleozoicos al descubierto (granito, pizarra, cuarcita)
•Montes isla
•Gargantas o arribes1.1. Zócalo paleozoico-Tema 1e. Grandes unidades morfoestructurales - 1. La Mesetaaparecen

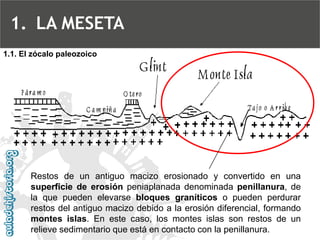

Restosdeunantiguomacizoerosionadoyconvertidoenunasuperficiedeerosiónpeniaplanadadenominadapenillanura,delaquepuedenelevarsebloquesgraníticosopuedenperdurarrestosdelantiguomacizodebidoalaerosióndiferencial,formandomontesislas.Enestecaso,losmontesislassonrestosdeunrelievesedimentarioqueestáencontactoconlapenillanura.
1.1. El zócalo paleozoico
1.LA MESETA
Relieve residualPenillanura
Trujillo
(Cáceres), en la penillanura extremeña
1.1. El zócalo paleozoico
1.LA MESETA
Penillanura extremeña adehesada en Monfragüe (Cáceres) 1.1. El zócalo paleozoico
1.LA MESETA

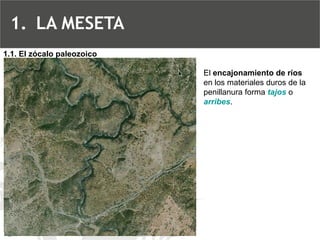

El encajonamiento de ríos en los materiales duros de la penillanura forma tajoso arribes. 1.1. El zócalo paleozoico
1.LA MESETA
Arribesdel Duero sobre cuarcita
-Tema 1e. Grandes unidades morfoestructurales - 1. La Meseta
1.1. El zócalo paleozoico

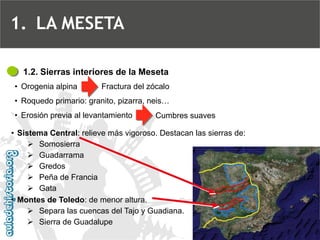

•Sistema Central: relieve más vigoroso. Destacan las sierras de:
Somosierra
Guadarrama
Gredos
Peña de Francia
Gata1.2. Sierras interiores de la Meseta
•Orogenia alpina
•Roquedo primario: granito, pizarra, neis…
•Erosión previa al levantamiento
Fractura del zócalo
Cumbres suaves
•Montes de Toledo: de menor altura.
Separa las cuencas del Tajo y Guadiana.
Sierra de Guadalupe
1.LA MESETA

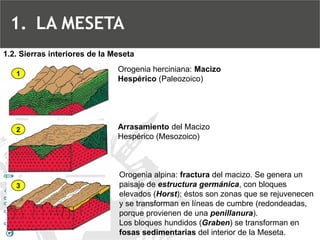

Orogenia alpina: fracturadel macizo. Se genera un paisaje de estructura germánica, con bloques elevados (Horst); éstos son zonas que se rejuvenecen y se transforman en líneas de cumbre (redondeadas, porque provienen de una penillanura).
Los bloques hundidos (Graben) se transforman en fosas sedimentariasdel interior de la Meseta.
Orogenia herciniana: Macizo Hespérico(Paleozoico) 1
23Arrasamientodel Macizo Hespérico (Mesozoico) 1.2. Sierras interiores de la Meseta
1.LA MESETA

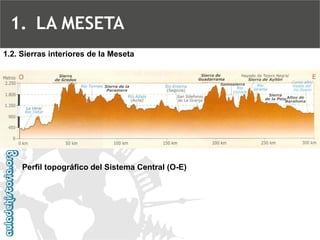

Perfil topográfico del Sistema Central (O-E)
1.2. Sierras interiores de la Meseta
1.LA MESETA

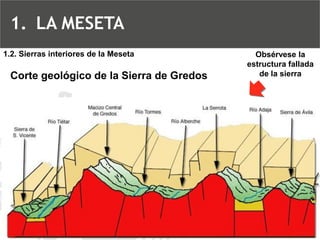

Corte geológico de la Sierra de Gredos1.2. Sierras interiores de la MesetaObsérvese la estructura fallada de la sierra
1.LA MESETA

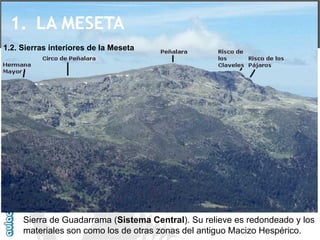

SierradeGuadarrama(SistemaCentral).SurelieveesredondeadoylosmaterialessoncomolosdeotraszonasdelantiguoMacizoHespérico.
1.2. Sierras interiores de la Meseta
1.LA MESETA

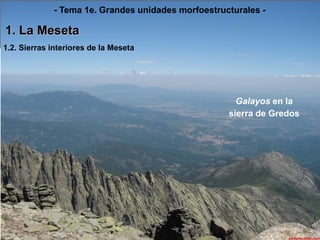

Galayosen la
sierra de Gredos
-Tema 1e. Grandes unidades morfoestructurales - 1. La Meseta1.2. Sierras interiores de la Meseta

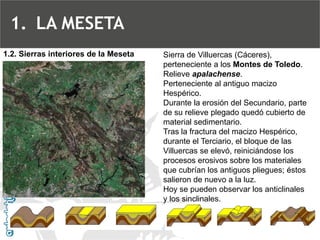

Sierra de Villuercas (Cáceres), perteneciente a los Montes de Toledo. Relieve apalachense. Perteneciente al antiguo macizo Hespérico. Durante la erosión del Secundario, parte de su relieve plegado quedó cubierto de material sedimentario. Tras la fractura del macizo Hespérico, durante el Terciario, el bloque de las Villuercas se elevó, reiniciándose los procesos erosivos sobre los materiales que cubrían los antiguos pliegues; éstos salieron de nuevo a la luz. Hoy se pueden observar los anticlinales y los sinclinales.
1.2. Sierras interiores de la Meseta
1.LA MESETA

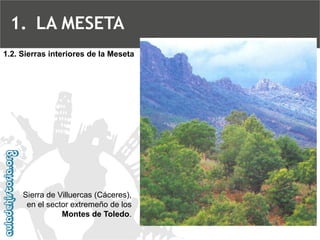

Sierra de Villuercas (Cáceres), en el sector extremeño de los Montes de Toledo. 1.2. Sierras interiores de la Meseta
1.LA MESETA

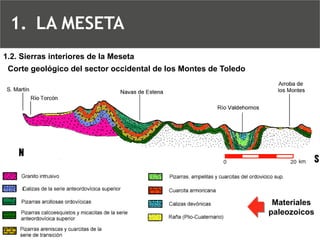

Corte geológico del sector occidental de los Montes de Toledo1.2. Sierras interiores de la Meseta
Materiales paleozoicos
1.LA MESETA

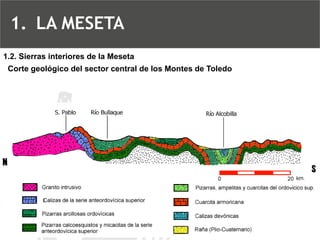

Corte geológico del sector central de los Montes de Toledo
1.2. Sierras interiores de la Meseta
1.LA MESETA

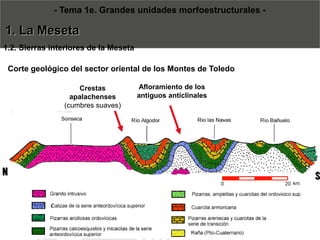

Corte geológico del sector oriental de los Montes de Toledo-Tema 1e. Grandes unidades morfoestructurales - 1. La Meseta
1.2. Sierras interiores de la Meseta
Afloramiento de los antiguos anticlinalesCrestas apalachenses(cumbres suaves)

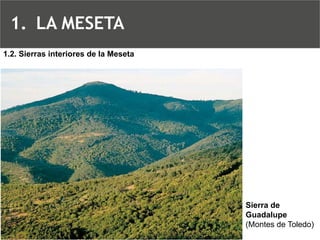

Sierra de Guadalupe (Montes de Toledo) 1.2. Sierras interiores de la Meseta
1.LA MESETA

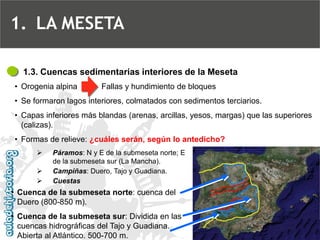

1.3. Cuencas sedimentarias interiores de la Meseta
•Orogenia alpina
•Se formaron lagos interiores, colmatados con sedimentos terciarios.
•Capas inferiores más blandas (arenas, arcillas, yesos, margas) que las superiores (calizas).
•Formas de relieve: ¿cuáles serán, según lo antedicho?
Fallas y hundimiento de bloques
•Cuenca de la submeseta norte: cuenca del Duero (800-850 m).
•Cuenca de la submeseta sur: Dividida en las cuencas hidrográficas del Tajo y Guadiana. Abierta al Atlántico. 500-700 m.
Páramos: N y E de la submeseta norte; E de la submeseta sur (La Mancha).
Campiñas: Duero, Tajo y Guadiana.
Cuestas
1.LA MESETA

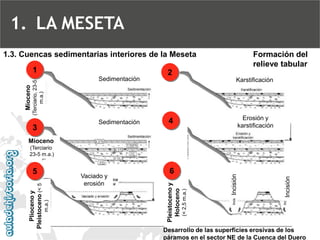

1.3. Cuencas sedimentarias interiores de la Meseta Mioceno(Terciario, 23-5 m.a.) SedimentaciónKarstificación Plioceno y Pleistoceno (< 5 m.a.)
SedimentaciónErosión y karstificación
Vaciado y erosión Pleistoceno y Holoceno(< 2,5 m.a.) IncisiónIncisión Desarrollo de las superficies erosivas de los páramos en el sector NE de la Cuenca del DueroMioceno(Terciario23-5 m.a.) 123456Formación del relieve tabular
1.LA MESETA

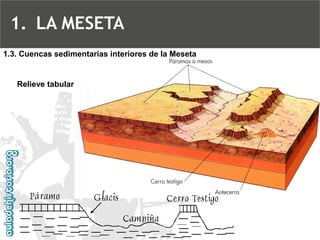

1.3. Cuencas sedimentarias interiores de la MesetaRelieve tabular
1.LA MESETA

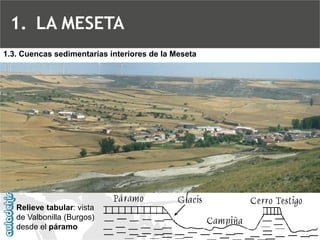

Relieve tabular: vista de Valbonilla (Burgos) desde elpáramo1.3. Cuencas sedimentarias interiores de la Meseta
1.LA MESETA

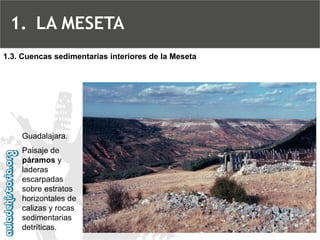

Guadalajara. Paisaje de páramos y laderas escarpadas sobre estratos horizontales de calizas y rocas sedimentarias detríticas. 1.3. Cuencas sedimentarias interiores de la Meseta
1.LA MESETA

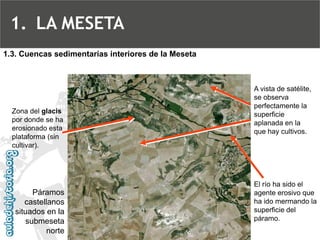

A vista de satélite, se observa perfectamente la superficie aplanada en la que hay cultivos. El río ha sido el agente erosivo que ha ido mermando la superficie del páramo. Zona del glacispor donde se ha erosionado esta plataforma (sin cultivar). Páramos castellanos situados en la submeseta norte1.3. Cuencas sedimentarias interiores de la Meseta
1.LA MESETA
Cuenca sedimentaria del Guadiana(comarca de Tierra de Barros). 1.3. Cuencas sedimentarias interiores de la Meseta
1.LA MESETA
Arroyo de San Serván (Extremadura), en la cuenca del Guadiana. Obsérvese lo llano del terreno y su aspecto arcilloso. 1.3. Cuencas sedimentarias interiores de la Meseta
1.LA MESETA

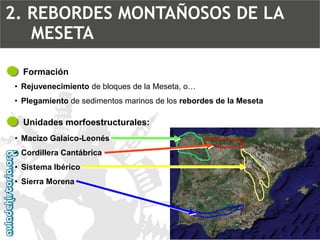

Formación
•Rejuvenecimientode bloques de la Meseta, o…
•Plegamientode sedimentos marinos de los rebordes de la MesetaUnidades morfoestructurales:
•Macizo Galaico-Leonés
•Cordillera Cantábrica
•Sistema Ibérico
•Sierra Morena2. REBORDES MONTAÑOSOS DE LA MESETA

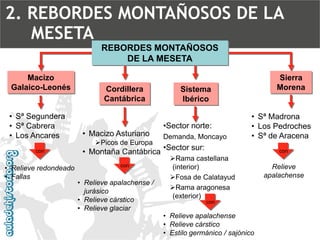

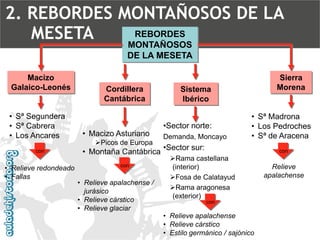

REBORDES MONTAÑOSOS DE LA MESETAMacizoGalaico-LeonésCordillera CantábricaSierra Morena
•Macizo Asturiano
Picos de Europa
•Montaña Cantábrica
•Sª Segundera
•Sª Cabrera
•Los Ancares
•Relieve redondeado
•Fallas
•Sª Madrona
•Los Pedroches
•Sª de Aracena
•Relieve apalachense / jurásico
•Relieve cárstico
•Relieve glaciarconconSistema Ibérico
•Sector norte: Demanda, Moncayo
•Sector sur:
Rama castellana (interior)
Fosa de Calatayud
Rama aragonesa (exterior) con
•Relieve apalachense
•Relieve cárstico
•Estilo germánico / sajónicoconRelieve apalachense2. REBORDES MONTAÑOSOS DE LA MESETA

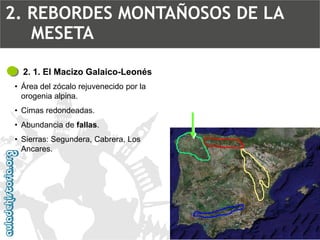

2. 1. El Macizo Galaico-Leonés
•Área del zócalo rejuvenecido por la orogenia alpina.
•Cimas redondeadas.
•Abundancia de fallas.
•Sierras: Segundera, Cabrera, Los Ancares. 2. REBORDES MONTAÑOSOS DE LA MESETA

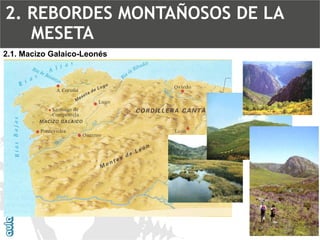

2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA

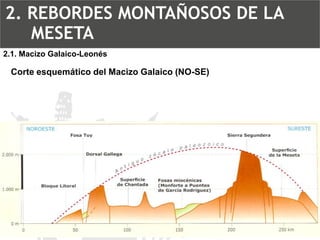

2.1. Macizo Galaico-LeonésCorte esquemático del Macizo Galaico (NO-SE) 2. REBORDES MONTAÑOSOS DE LA MESETA

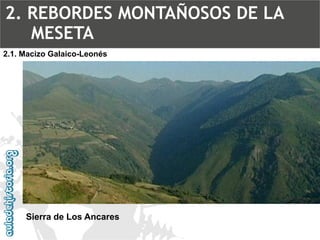

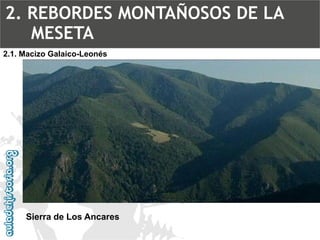

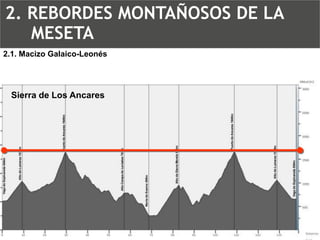

Sierra de Los Ancares2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA
Sierra de Los Ancares2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA
Sierra de Los Ancares2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA
Sierra de Los Ancares2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA

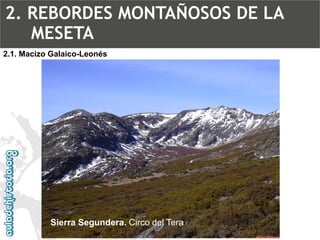

Sierra Segundera. Circo del Tera2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA
Sierra Segundera Peña Surbia2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA

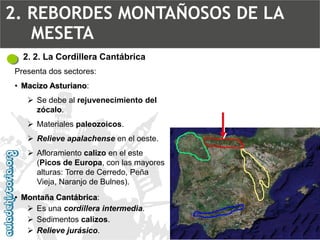

2. 2. La Cordillera CantábricaPresenta dos sectores:
•Macizo Asturiano:
Se debe al rejuvenecimiento del zócalo.
Materiales paleozoicos.
Relieve apalachenseen el oeste.
Afloramiento calizoen el este (Picos de Europa, con las mayores alturas: Torre de Cerredo, Peña Vieja, Naranjo de Bulnes).
•Montaña Cantábrica:
Es una cordillera intermedia.
Sedimentos calizos.
Relieve jurásico.
2. REBORDES MONTAÑOSOS DE LA MESETA

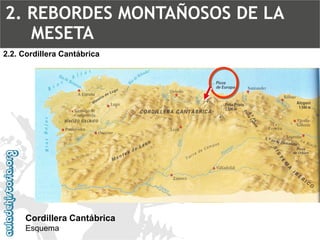

Cordillera CantábricaEsquema2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA

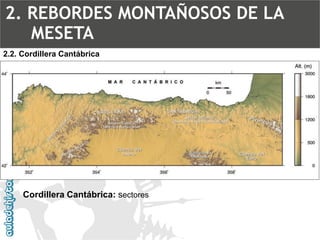

2.2. Cordillera CantábricaCordillera Cantábrica: sectores2. REBORDES MONTAÑOSOS DE LA MESETA

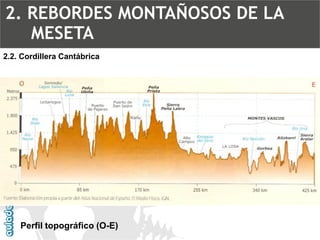

2.2. Cordillera CantábricaPerfil topográfico (O-E) 2. REBORDES MONTAÑOSOS DE LA MESETA

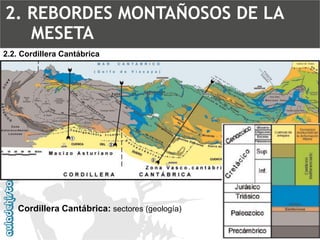

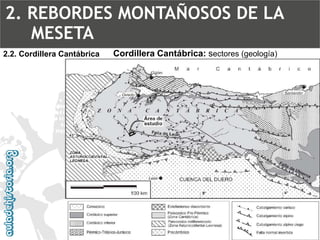

2.2. Cordillera CantábricaCordillera Cantábrica: sectores (geología) 2. REBORDES MONTAÑOSOS DE LA MESETA
2.2. Cordillera CantábricaCordillera Cantábrica: sectores (geología) 2. REBORDES MONTAÑOSOS DE LA MESETA

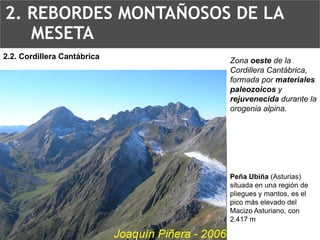

Zona oestede la Cordillera Cantábrica, formada por materiales paleozoicosy rejuvenecidadurante la orogenia alpina. Peña Ubiña (Asturias) situada en una región de pliegues y mantos, es el pico más elevado del Macizo Asturiano, con 2.417 m2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA

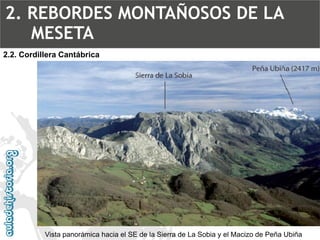

Vista panorámica hacia el SE de la Sierra de La Sobia y el Macizo de Peña Ubiña2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA

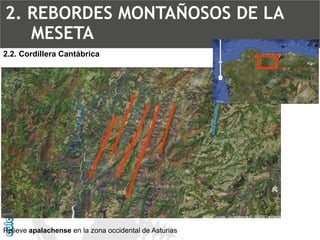

2.2. Cordillera CantábricaRelieve apalachenseen la zona occidental de Asturias2. REBORDES MONTAÑOSOS DE LA MESETA
En la zona orientalde este sector (Macizo Asturiano), los Picos de Europaforman un gran afloramiento de calizas primarias. Picos de Europa:Horcados RojosPicos de Europa: San Glorio2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA

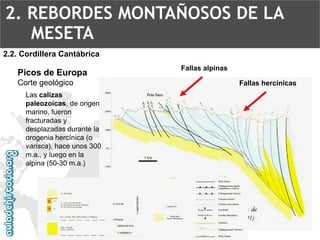

Picos de EuropaCorte geológico2.2. Cordillera CantábricaLas calizas paleozoicas, de origen marino, fueron fracturadas y desplazadas durante la orogenia hercínica (o varisca), hace unos 300 m.a., y luego en la alpina (50-30 m.a.) Fallas alpinasFallas hercínicas2. REBORDES MONTAÑOSOS DE LA MESETA

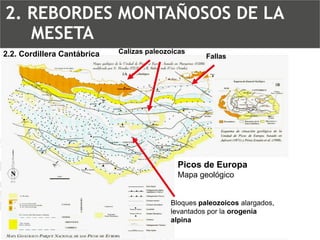

Picos de EuropaMapa geológico2.2. Cordillera CantábricaCalizas paleozoicasFallasBloquespaleozoicos alargados, levantados por la orogenia alpina2. REBORDES MONTAÑOSOS DE LA MESETA
Naranjo de Bulnes o Picu Urriellu(2.519 m) Picos de Europa, C. Cantábrica2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA
Naranjo de Bulnes (Picu Urriellu) Picos de Europa, C. Cantábrica2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA
Torre Cerredo(2.646 m) Picos de Europa, C. Cantábrica2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA

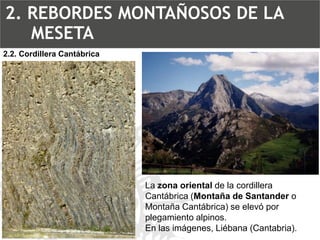

La zona orientalde la cordillera Cantábrica (Montaña de Santander o Montaña Cantábrica) se elevó por plegamiento alpinos. En las imágenes, Liébana (Cantabria). 2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA
2.2. Cordillera CantábricaRelieves en el este de Cantabria (Montaña de Santander o Montaña Cantábrica). Estas cumbres están formadas por areniscas, conglomerados y calizas. Castro Valnera (1717 m), visto desde la Bahía de SantanderFuerte relieve desarrollado en una alternancia de calizas y areniscas en el Valle de Rolacías (margen izquierda del Alto Asón). Calizas en la margen derecha del valle del Alto Asón.

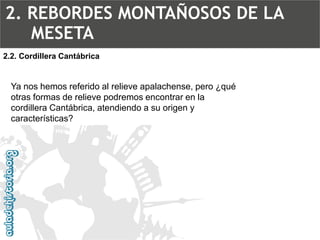

2.2. Cordillera CantábricaYa nos hemos referido al relieve apalachense, pero ¿qué otras formas de relieve podremos encontrar en la cordillera Cantábrica, atendiendo a su origen y características? 2. REBORDES MONTAÑOSOS DE LA MESETA

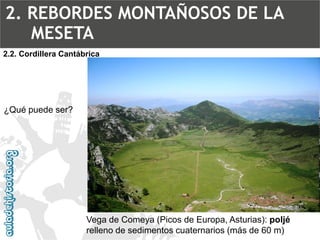

2.2. Cordillera CantábricaVega de Comeya (Picos de Europa, Asturias): poljérelleno de sedimentos cuaternarios (más de 60 m) ¿Qué puede ser? 2. REBORDES MONTAÑOSOS DE LA MESETA
2.2. Cordillera CantábricaValle glaciar, con la típica sección en “U”, en la vertiente norte de la Cordillera Cantábrica (valle del Lago, Somiedo, Asturias) ¿Qué puede ser? 2. REBORDES MONTAÑOSOS DE LA MESETA

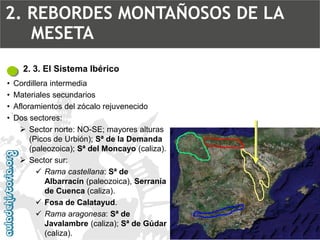

2. 3. El Sistema Ibérico
•Cordillera intermedia
•Materiales secundarios
•Afloramientos del zócalo rejuvenecido
•Dos sectores:
Sector norte: NO-SE; mayores alturas (Picos de Urbión); Sª de la Demanda(paleozoica); Sª del Moncayo(caliza).
Sector sur:
Rama castellana: Sª de Albarracín(paleozoica), Serranía de Cuenca(caliza).
Fosa de Calatayud.
Rama aragonesa: Sª de Javalambre(caliza); Sª de Gúdar(caliza). 2. REBORDES MONTAÑOSOS DE LA MESETA
Sector norte del sistema Ibérico.Picos de Urbión, en La Rioja. Es producto de la elevación de un bloque del macizo Hespérico durante la orogenia alpina (estilo germánico). Materiales paleozoicos, en algunas partes cubiertos por materiales sedimentarios más modernos. Aquí se encuentran los puntos más altos de la cordillera. 2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA

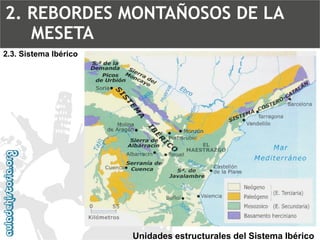

2.3. Sistema IbéricoUnidades estructurales del Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA

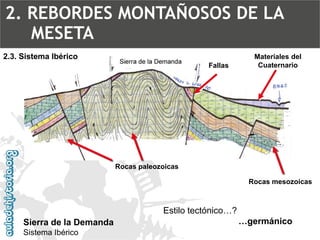

SierradelaDemandaSistemaIbérico2.3. Sistema IbéricoFallasRocas paleozoicasRocas mesozoicasMateriales del CuaternarioEstilotectónico…? …germánico2. REBORDES MONTAÑOSOS DE LA MESETA
SierradelaDemandaSistemaIbérico2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA
SierradelaDemandaSistemaIbérico2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA

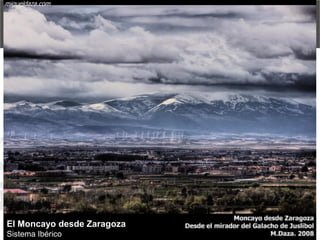

MoncayoSistemaIbérico2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA
-Tema 1e. Grandes unidades morfoestructurales - 2. Los rebordes montañosos de la Meseta2.3. Sistema IbéricoElMoncayodesdeZaragozaSistemaIbérico

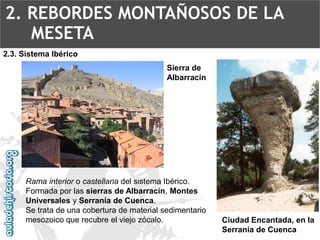

Rama interior ocastellanadel sistema Ibérico. Formada por las sierras de Albarracín, Montes Universalesy Serranía de Cuenca. Se trata de una cobertura de material sedimentario mesozoico que recubre el viejo zócalo. Sierra de AlbarracínCiudad Encantada, en la Serranía de Cuenca2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA

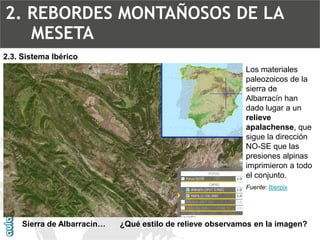

Sierra de Albarracín… 2.3. Sistema IbéricoLos materiales paleozoicos de la sierra de Albarracín han dado lugar a un relieve apalachense, que sigue la dirección NO-SE que las presiones alpinas imprimieron a todo el conjunto. Fuente: Iberpix ¿Qué estilo de relieve observamos en la imagen? 2. REBORDES MONTAÑOSOS DE LA MESETA

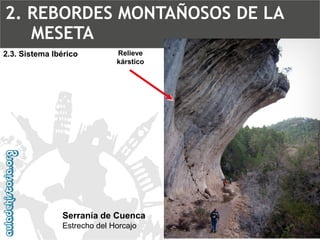

Serranía de CuencaEstrecho del Horcajo2.3. Sistema IbéricoRelieve kárstico2. REBORDES MONTAÑOSOS DE LA MESETA
Serranía de CuencaHoces del Tajo2.3. Sistema IbéricoRelieve kárstico2. REBORDES MONTAÑOSOS DE LA MESETA
Serranía de CuencaBoniches (Cuenca) en otoño2.3. Sistema IbéricoRelieve kárstico: estrías producidas por la erosión y gelifracción diferenciales2. REBORDES MONTAÑOSOS DE LA MESETA

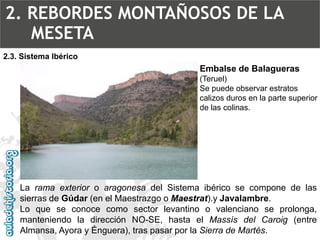

Embalse de Balagueras (Teruel) Se puede observar estratos calizos duros en la parte superior de las colinas. LaramaexterioroaragonesadelSistemaibéricosecomponedelassierrasdeGúdar(enelMaestrazgooMaestrat).yJavalambre. Loqueseconocecomosectorlevantinoovalencianoseprolonga, manteniendoladirecciónNO-SE,hastaelMassísdelCaroig(entreAlmansa,AyorayÉnguera),traspasarporlaSierradeMartés. 2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA

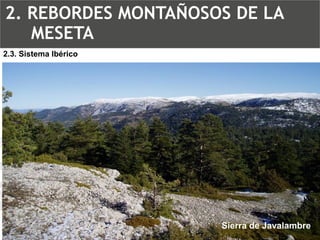

Sierra de Javalambre2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA

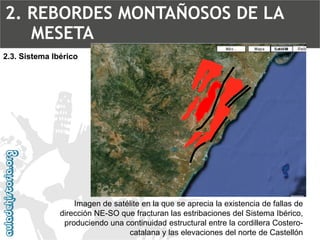

Imagen de satélite en la que se aprecia la existencia de fallas de dirección NE-SO que fracturan las estribaciones del Sistema Ibérico, produciendo una continuidad estructural entre la cordillera Costero- catalana y las elevaciones del norte de Castellón2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA

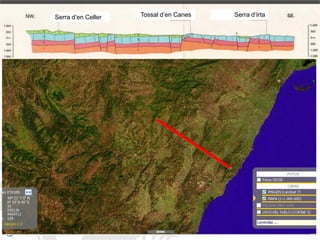

-Tema 1e. Grandes unidades morfoestructurales - 2. Los rebordes montañosos de la Meseta2.3. Sistema IbéricoSerra d’en CellerTossal d’en CanesSerra d’Irta

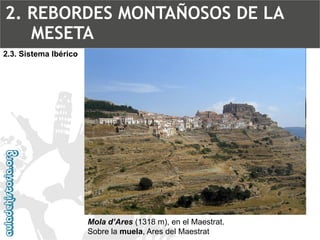

Mola d’Ares (1318 m), en el Maestrat. Sobre la muela, Ares del Maestrat2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA

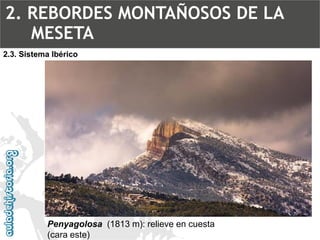

Penyagolosa (1813 m): relieve en cuesta (cara este) 2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA

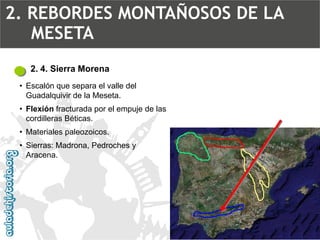

2. 4. Sierra Morena
•Escalón que separa el valle del Guadalquivirde la Meseta.
•Flexiónfracturada por el empuje de las cordilleras Béticas.
•Materiales paleozoicos.
•Sierras: Madrona, Pedroches y Aracena. 2. REBORDES MONTAÑOSOS DE LA MESETA

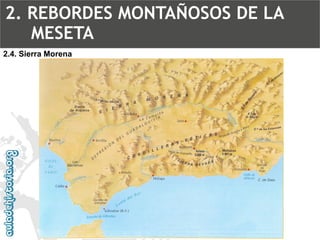

2.4. Sierra Morena2. REBORDES MONTAÑOSOS DE LA MESETA

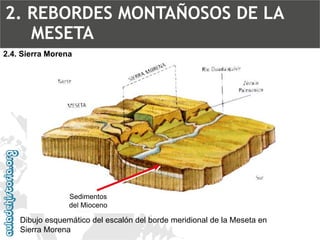

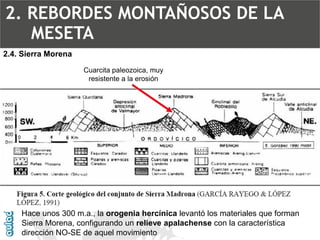

2.4. Sierra MorenaDibujo esquemático del escalón del borde meridional de la Meseta en Sierra MorenaSedimentos del Mioceno2. REBORDES MONTAÑOSOS DE LA MESETA
Sierra MorenaPaso de Despeñaperros2.4. Sierra Morena2. REBORDES MONTAÑOSOS DE LA MESETA

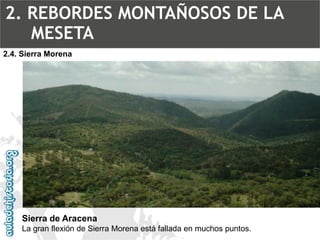

SierradeAracenaLagranflexióndeSierraMorenaestáfalladaenmuchospuntos. 2.4. Sierra Morena2. REBORDES MONTAÑOSOS DE LA MESETA
2.4. Sierra MorenaCuarcita paleozoica, muy resistente a la erosiónHace unos 300 m.a., la orogenia hercínica levantó los materiales que forman Sierra Morena, configurando un relieve apalachense con la característica dirección NO-SE de aquel movimiento2. REBORDES MONTAÑOSOS DE LA MESETA
MacizoGalaico-LeonésCordillera CantábricaSierra Morena
•Macizo Asturiano
Picos de Europa
•Montaña Cantábrica
•Sª Segundera
•Sª Cabrera
•Los Ancares
•Relieve redondeado
•Fallas
•Sª Madrona
•Los Pedroches
•Sª de Aracena
•Relieve apalachense / jurásico
•Relieve cárstico
•Relieve glaciarconconSistema Ibérico
•Sector norte: Demanda, Moncayo
•Sector sur:
Rama castellana (interior)
Fosa de Calatayud
Rama aragonesa (exterior) con
•Relieve apalachense
•Relieve cárstico
•Estilo germánico / sajónicoconRelieve apalachenseREBORDES MONTAÑOSOS DE LA MESETA2. REBORDES MONTAÑOSOS DE LA MESETA
2.2. Cordillera CantábricaVega de Comeya (Picos de Europa, Asturias): poljérelleno de sedimentos cuaternarios (60 m) 2. REBORDES MONTAÑOSOS DE LA MESETA

Adh geo unidades morfoestructurales v

  • 1.
    Geografía de España Las Grandes Unidades Morfoestructuralesdel Relieve Peninsular GEO El Relieve Español (V)
  • 2.
    Hasta ahora, lasdistintas unidades morfoestructurales han ido apareciendo aquí según su origen, litología y formas de relieve (debidas tanto al tipo de roquedo como a su estratificación –erosión diferencial) Para acabar este tema, describiremos cada una de estas unidades, con sus características y divisiones, según su situación respecto a la Meseta. En cierto modo, este apartado supone la concreción geográfica de los procesos geológicos y principios generales que hemos ido examinando anteriormente. Así pues, hay que tener muy presentes la evolución geológica, la litología y las formas de relieve presentes en cada zona, para entender las acusadas diferencias que encontramos entre las distintas unidades del relieve español. UNIDADES MORFOESTRUCTURALES
  • 3.
    -Tema 1e. Grandesunidades morfoestructurales - Meseta Rebordes montañosos de la Meseta Macizo Galaico- Leonés Cordillera Cantábrica Sistema Ibérico Sierra Morena
  • 4.
    -Tema 1e. Grandesunidades morfoestructurales - Depresiones exteriores a la Meseta Depresión del Ebro Depresión del Guadalquivir
  • 5.
    -Tema 1e. Grandesunidades morfoestructurales - Cordilleras exteriores a la Meseta Pirineos Montes Vascos Cordillera Costero- Catalana Cordilleras Béticas
  • 6.
  • 7.
    Perfil topográfico dela España peninsular: corte N-S (la escala vertical se ha exagerado un 500%) UNIDADES MORFOESTRUCTURALES
  • 8.
    Perfil topográfico dela España peninsular: corte O-E (la escala vertical se ha exagerado un 500%) UNIDADES MORFOESTRUCTURALES
  • 9.
    Formación •Macizo Hespérico(orogenia herciniana). •Arrasado por la erosión •Orogenia alpina ZÓCALO Áreas: •Zócalo paleozoico •Sierras interiores Sistema Central Montes de Toledo •Cuencas sedimentarias interiores Rejuvenecimiento de la Meseta 1.LA MESETA
  • 10.
    MESETA Zócalo paleozoico Sierras interioresCuencas sedimentarias interiores •Sistema Central •Montes de Toledo •Penillanura zamorano-salmantina •Penillanura extremeña •Montes isla •Arribes •Cuenca del Duero •Cuenca de la submeseta sur Relieve tabular: •Páramos •Campiñas •Cuestas (glacis) Relieve granítico con concon 1.LA MESETA
  • 11.
    Cortes de laMesetaCorte Norte-Sur 1.LA MESETA
  • 12.
    Cortes de laMeseta -Tema 1e. Grandes unidades morfoestructurales - 1. La Meseta Perfil topográfico SO-NE
  • 13.
    •Erosión •Penillanuras: superficiesde erosión muy suavemente onduladas, con escasos desniveles. Penillanura zamorano-salmantina Penillanura extremeña Materiales paleozoicos al descubierto (granito, pizarra, cuarcita) •Montes isla •Gargantas o arribes1.1. Zócalo paleozoico-Tema 1e. Grandes unidades morfoestructurales - 1. La Mesetaaparecen
  • 14.
  • 15.
    Relieve residualPenillanura Trujillo (Cáceres), en la penillanura extremeña 1.1. El zócalo paleozoico 1.LA MESETA
  • 16.
    Penillanura extremeña adehesadaen Monfragüe (Cáceres) 1.1. El zócalo paleozoico 1.LA MESETA
  • 17.
    El encajonamiento deríos en los materiales duros de la penillanura forma tajoso arribes. 1.1. El zócalo paleozoico 1.LA MESETA
  • 18.
    Arribesdel Duero sobrecuarcita -Tema 1e. Grandes unidades morfoestructurales - 1. La Meseta 1.1. El zócalo paleozoico
  • 19.
    •Sistema Central: relievemás vigoroso. Destacan las sierras de: Somosierra Guadarrama Gredos Peña de Francia Gata1.2. Sierras interiores de la Meseta •Orogenia alpina •Roquedo primario: granito, pizarra, neis… •Erosión previa al levantamiento Fractura del zócalo Cumbres suaves •Montes de Toledo: de menor altura. Separa las cuencas del Tajo y Guadiana. Sierra de Guadalupe 1.LA MESETA
  • 20.
    Orogenia alpina: fracturadelmacizo. Se genera un paisaje de estructura germánica, con bloques elevados (Horst); éstos son zonas que se rejuvenecen y se transforman en líneas de cumbre (redondeadas, porque provienen de una penillanura). Los bloques hundidos (Graben) se transforman en fosas sedimentariasdel interior de la Meseta. Orogenia herciniana: Macizo Hespérico(Paleozoico) 1 23Arrasamientodel Macizo Hespérico (Mesozoico) 1.2. Sierras interiores de la Meseta 1.LA MESETA
  • 21.
    Perfil topográfico delSistema Central (O-E) 1.2. Sierras interiores de la Meseta 1.LA MESETA
  • 22.
    Corte geológico dela Sierra de Gredos1.2. Sierras interiores de la MesetaObsérvese la estructura fallada de la sierra 1.LA MESETA
  • 23.
  • 24.
    Galayosen la sierrade Gredos -Tema 1e. Grandes unidades morfoestructurales - 1. La Meseta1.2. Sierras interiores de la Meseta
  • 25.
    Sierra de Villuercas(Cáceres), perteneciente a los Montes de Toledo. Relieve apalachense. Perteneciente al antiguo macizo Hespérico. Durante la erosión del Secundario, parte de su relieve plegado quedó cubierto de material sedimentario. Tras la fractura del macizo Hespérico, durante el Terciario, el bloque de las Villuercas se elevó, reiniciándose los procesos erosivos sobre los materiales que cubrían los antiguos pliegues; éstos salieron de nuevo a la luz. Hoy se pueden observar los anticlinales y los sinclinales. 1.2. Sierras interiores de la Meseta 1.LA MESETA
  • 26.
    Sierra de Villuercas(Cáceres), en el sector extremeño de los Montes de Toledo. 1.2. Sierras interiores de la Meseta 1.LA MESETA
  • 27.
    Corte geológico delsector occidental de los Montes de Toledo1.2. Sierras interiores de la Meseta Materiales paleozoicos 1.LA MESETA
  • 28.
    Corte geológico delsector central de los Montes de Toledo 1.2. Sierras interiores de la Meseta 1.LA MESETA
  • 29.
    Corte geológico delsector oriental de los Montes de Toledo-Tema 1e. Grandes unidades morfoestructurales - 1. La Meseta 1.2. Sierras interiores de la Meseta Afloramiento de los antiguos anticlinalesCrestas apalachenses(cumbres suaves)
  • 30.
    Sierra de Guadalupe(Montes de Toledo) 1.2. Sierras interiores de la Meseta 1.LA MESETA
  • 31.
    1.3. Cuencas sedimentariasinteriores de la Meseta •Orogenia alpina •Se formaron lagos interiores, colmatados con sedimentos terciarios. •Capas inferiores más blandas (arenas, arcillas, yesos, margas) que las superiores (calizas). •Formas de relieve: ¿cuáles serán, según lo antedicho? Fallas y hundimiento de bloques •Cuenca de la submeseta norte: cuenca del Duero (800-850 m). •Cuenca de la submeseta sur: Dividida en las cuencas hidrográficas del Tajo y Guadiana. Abierta al Atlántico. 500-700 m. Páramos: N y E de la submeseta norte; E de la submeseta sur (La Mancha). Campiñas: Duero, Tajo y Guadiana. Cuestas 1.LA MESETA
  • 32.
    1.3. Cuencas sedimentariasinteriores de la Meseta Mioceno(Terciario, 23-5 m.a.) SedimentaciónKarstificación Plioceno y Pleistoceno (< 5 m.a.) SedimentaciónErosión y karstificación Vaciado y erosión Pleistoceno y Holoceno(< 2,5 m.a.) IncisiónIncisión Desarrollo de las superficies erosivas de los páramos en el sector NE de la Cuenca del DueroMioceno(Terciario23-5 m.a.) 123456Formación del relieve tabular 1.LA MESETA
  • 33.
    1.3. Cuencas sedimentariasinteriores de la MesetaRelieve tabular 1.LA MESETA
  • 34.
    Relieve tabular: vistade Valbonilla (Burgos) desde elpáramo1.3. Cuencas sedimentarias interiores de la Meseta 1.LA MESETA
  • 35.
    Guadalajara. Paisaje depáramos y laderas escarpadas sobre estratos horizontales de calizas y rocas sedimentarias detríticas. 1.3. Cuencas sedimentarias interiores de la Meseta 1.LA MESETA
  • 36.
    A vista desatélite, se observa perfectamente la superficie aplanada en la que hay cultivos. El río ha sido el agente erosivo que ha ido mermando la superficie del páramo. Zona del glacispor donde se ha erosionado esta plataforma (sin cultivar). Páramos castellanos situados en la submeseta norte1.3. Cuencas sedimentarias interiores de la Meseta 1.LA MESETA
  • 37.
    Cuenca sedimentaria delGuadiana(comarca de Tierra de Barros). 1.3. Cuencas sedimentarias interiores de la Meseta 1.LA MESETA
  • 38.
    Arroyo de SanServán (Extremadura), en la cuenca del Guadiana. Obsérvese lo llano del terreno y su aspecto arcilloso. 1.3. Cuencas sedimentarias interiores de la Meseta 1.LA MESETA
  • 39.
    Formación •Rejuvenecimientode bloquesde la Meseta, o… •Plegamientode sedimentos marinos de los rebordes de la MesetaUnidades morfoestructurales: •Macizo Galaico-Leonés •Cordillera Cantábrica •Sistema Ibérico •Sierra Morena2. REBORDES MONTAÑOSOS DE LA MESETA
  • 40.
    REBORDES MONTAÑOSOS DELA MESETAMacizoGalaico-LeonésCordillera CantábricaSierra Morena •Macizo Asturiano Picos de Europa •Montaña Cantábrica •Sª Segundera •Sª Cabrera •Los Ancares •Relieve redondeado •Fallas •Sª Madrona •Los Pedroches •Sª de Aracena •Relieve apalachense / jurásico •Relieve cárstico •Relieve glaciarconconSistema Ibérico •Sector norte: Demanda, Moncayo •Sector sur: Rama castellana (interior) Fosa de Calatayud Rama aragonesa (exterior) con •Relieve apalachense •Relieve cárstico •Estilo germánico / sajónicoconRelieve apalachense2. REBORDES MONTAÑOSOS DE LA MESETA
  • 41.
    2. 1. ElMacizo Galaico-Leonés •Área del zócalo rejuvenecido por la orogenia alpina. •Cimas redondeadas. •Abundancia de fallas. •Sierras: Segundera, Cabrera, Los Ancares. 2. REBORDES MONTAÑOSOS DE LA MESETA
  • 42.
    2.1. Macizo Galaico-Leonés2.REBORDES MONTAÑOSOS DE LA MESETA
  • 43.
    2.1. Macizo Galaico-LeonésCorteesquemático del Macizo Galaico (NO-SE) 2. REBORDES MONTAÑOSOS DE LA MESETA
  • 44.
    Sierra de LosAncares2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA
  • 45.
    Sierra de LosAncares2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA
  • 46.
    Sierra de LosAncares2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA
  • 47.
    Sierra de LosAncares2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA
  • 48.
    Sierra Segundera. Circodel Tera2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA
  • 49.
    Sierra Segundera PeñaSurbia2.1. Macizo Galaico-Leonés2. REBORDES MONTAÑOSOS DE LA MESETA
  • 50.
    2. 2. LaCordillera CantábricaPresenta dos sectores: •Macizo Asturiano: Se debe al rejuvenecimiento del zócalo. Materiales paleozoicos. Relieve apalachenseen el oeste. Afloramiento calizoen el este (Picos de Europa, con las mayores alturas: Torre de Cerredo, Peña Vieja, Naranjo de Bulnes). •Montaña Cantábrica: Es una cordillera intermedia. Sedimentos calizos. Relieve jurásico. 2. REBORDES MONTAÑOSOS DE LA MESETA
  • 51.
    Cordillera CantábricaEsquema2.2. CordilleraCantábrica2. REBORDES MONTAÑOSOS DE LA MESETA
  • 52.
    2.2. Cordillera CantábricaCordilleraCantábrica: sectores2. REBORDES MONTAÑOSOS DE LA MESETA
  • 53.
    2.2. Cordillera CantábricaPerfiltopográfico (O-E) 2. REBORDES MONTAÑOSOS DE LA MESETA
  • 54.
    2.2. Cordillera CantábricaCordilleraCantábrica: sectores (geología) 2. REBORDES MONTAÑOSOS DE LA MESETA
  • 55.
    2.2. Cordillera CantábricaCordilleraCantábrica: sectores (geología) 2. REBORDES MONTAÑOSOS DE LA MESETA
  • 56.
    Zona oestede laCordillera Cantábrica, formada por materiales paleozoicosy rejuvenecidadurante la orogenia alpina. Peña Ubiña (Asturias) situada en una región de pliegues y mantos, es el pico más elevado del Macizo Asturiano, con 2.417 m2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA
  • 57.
    Vista panorámica haciael SE de la Sierra de La Sobia y el Macizo de Peña Ubiña2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA
  • 58.
    2.2. Cordillera CantábricaRelieveapalachenseen la zona occidental de Asturias2. REBORDES MONTAÑOSOS DE LA MESETA
  • 59.
    En la zonaorientalde este sector (Macizo Asturiano), los Picos de Europaforman un gran afloramiento de calizas primarias. Picos de Europa:Horcados RojosPicos de Europa: San Glorio2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA
  • 60.
    Picos de EuropaCortegeológico2.2. Cordillera CantábricaLas calizas paleozoicas, de origen marino, fueron fracturadas y desplazadas durante la orogenia hercínica (o varisca), hace unos 300 m.a., y luego en la alpina (50-30 m.a.) Fallas alpinasFallas hercínicas2. REBORDES MONTAÑOSOS DE LA MESETA
  • 61.
    Picos de EuropaMapageológico2.2. Cordillera CantábricaCalizas paleozoicasFallasBloquespaleozoicos alargados, levantados por la orogenia alpina2. REBORDES MONTAÑOSOS DE LA MESETA
  • 62.
    Naranjo de Bulneso Picu Urriellu(2.519 m) Picos de Europa, C. Cantábrica2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA
  • 63.
    Naranjo de Bulnes(Picu Urriellu) Picos de Europa, C. Cantábrica2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA
  • 64.
    Torre Cerredo(2.646 m)Picos de Europa, C. Cantábrica2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA
  • 65.
    La zona orientaldela cordillera Cantábrica (Montaña de Santander o Montaña Cantábrica) se elevó por plegamiento alpinos. En las imágenes, Liébana (Cantabria). 2.2. Cordillera Cantábrica2. REBORDES MONTAÑOSOS DE LA MESETA
  • 66.
    2.2. Cordillera CantábricaRelievesen el este de Cantabria (Montaña de Santander o Montaña Cantábrica). Estas cumbres están formadas por areniscas, conglomerados y calizas. Castro Valnera (1717 m), visto desde la Bahía de SantanderFuerte relieve desarrollado en una alternancia de calizas y areniscas en el Valle de Rolacías (margen izquierda del Alto Asón). Calizas en la margen derecha del valle del Alto Asón.
  • 67.
    2.2. Cordillera CantábricaYanos hemos referido al relieve apalachense, pero ¿qué otras formas de relieve podremos encontrar en la cordillera Cantábrica, atendiendo a su origen y características? 2. REBORDES MONTAÑOSOS DE LA MESETA
  • 68.
    2.2. Cordillera CantábricaVegade Comeya (Picos de Europa, Asturias): poljérelleno de sedimentos cuaternarios (más de 60 m) ¿Qué puede ser? 2. REBORDES MONTAÑOSOS DE LA MESETA
  • 69.
    2.2. Cordillera CantábricaValleglaciar, con la típica sección en “U”, en la vertiente norte de la Cordillera Cantábrica (valle del Lago, Somiedo, Asturias) ¿Qué puede ser? 2. REBORDES MONTAÑOSOS DE LA MESETA
  • 70.
    2. 3. ElSistema Ibérico •Cordillera intermedia •Materiales secundarios •Afloramientos del zócalo rejuvenecido •Dos sectores: Sector norte: NO-SE; mayores alturas (Picos de Urbión); Sª de la Demanda(paleozoica); Sª del Moncayo(caliza). Sector sur: Rama castellana: Sª de Albarracín(paleozoica), Serranía de Cuenca(caliza). Fosa de Calatayud. Rama aragonesa: Sª de Javalambre(caliza); Sª de Gúdar(caliza). 2. REBORDES MONTAÑOSOS DE LA MESETA
  • 71.
    Sector norte delsistema Ibérico.Picos de Urbión, en La Rioja. Es producto de la elevación de un bloque del macizo Hespérico durante la orogenia alpina (estilo germánico). Materiales paleozoicos, en algunas partes cubiertos por materiales sedimentarios más modernos. Aquí se encuentran los puntos más altos de la cordillera. 2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA
  • 72.
    2.3. Sistema IbéricoUnidadesestructurales del Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA
  • 73.
    SierradelaDemandaSistemaIbérico2.3. Sistema IbéricoFallasRocaspaleozoicasRocas mesozoicasMateriales del CuaternarioEstilotectónico…? …germánico2. REBORDES MONTAÑOSOS DE LA MESETA
  • 74.
  • 75.
  • 76.
    MoncayoSistemaIbérico2.3. Sistema Ibérico2.REBORDES MONTAÑOSOS DE LA MESETA
  • 77.
    -Tema 1e. Grandesunidades morfoestructurales - 2. Los rebordes montañosos de la Meseta2.3. Sistema IbéricoElMoncayodesdeZaragozaSistemaIbérico
  • 78.
    Rama interior ocastellanadelsistema Ibérico. Formada por las sierras de Albarracín, Montes Universalesy Serranía de Cuenca. Se trata de una cobertura de material sedimentario mesozoico que recubre el viejo zócalo. Sierra de AlbarracínCiudad Encantada, en la Serranía de Cuenca2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA
  • 79.
    Sierra de Albarracín…2.3. Sistema IbéricoLos materiales paleozoicos de la sierra de Albarracín han dado lugar a un relieve apalachense, que sigue la dirección NO-SE que las presiones alpinas imprimieron a todo el conjunto. Fuente: Iberpix ¿Qué estilo de relieve observamos en la imagen? 2. REBORDES MONTAÑOSOS DE LA MESETA
  • 80.
    Serranía de CuencaEstrechodel Horcajo2.3. Sistema IbéricoRelieve kárstico2. REBORDES MONTAÑOSOS DE LA MESETA
  • 81.
    Serranía de CuencaHocesdel Tajo2.3. Sistema IbéricoRelieve kárstico2. REBORDES MONTAÑOSOS DE LA MESETA
  • 82.
    Serranía de CuencaBoniches(Cuenca) en otoño2.3. Sistema IbéricoRelieve kárstico: estrías producidas por la erosión y gelifracción diferenciales2. REBORDES MONTAÑOSOS DE LA MESETA
  • 83.
    Embalse de Balagueras(Teruel) Se puede observar estratos calizos duros en la parte superior de las colinas. LaramaexterioroaragonesadelSistemaibéricosecomponedelassierrasdeGúdar(enelMaestrazgooMaestrat).yJavalambre. Loqueseconocecomosectorlevantinoovalencianoseprolonga, manteniendoladirecciónNO-SE,hastaelMassísdelCaroig(entreAlmansa,AyorayÉnguera),traspasarporlaSierradeMartés. 2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA
  • 84.
    Sierra de Javalambre2.3.Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA
  • 85.
    Imagen de satéliteen la que se aprecia la existencia de fallas de dirección NE-SO que fracturan las estribaciones del Sistema Ibérico, produciendo una continuidad estructural entre la cordillera Costero- catalana y las elevaciones del norte de Castellón2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA
  • 86.
    -Tema 1e. Grandesunidades morfoestructurales - 2. Los rebordes montañosos de la Meseta2.3. Sistema IbéricoSerra d’en CellerTossal d’en CanesSerra d’Irta
  • 87.
    Mola d’Ares (1318m), en el Maestrat. Sobre la muela, Ares del Maestrat2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA
  • 88.
    Penyagolosa (1813 m):relieve en cuesta (cara este) 2.3. Sistema Ibérico2. REBORDES MONTAÑOSOS DE LA MESETA
  • 89.
    2. 4. SierraMorena •Escalón que separa el valle del Guadalquivirde la Meseta. •Flexiónfracturada por el empuje de las cordilleras Béticas. •Materiales paleozoicos. •Sierras: Madrona, Pedroches y Aracena. 2. REBORDES MONTAÑOSOS DE LA MESETA
  • 90.
    2.4. Sierra Morena2.REBORDES MONTAÑOSOS DE LA MESETA
  • 91.
    2.4. Sierra MorenaDibujoesquemático del escalón del borde meridional de la Meseta en Sierra MorenaSedimentos del Mioceno2. REBORDES MONTAÑOSOS DE LA MESETA
  • 92.
    Sierra MorenaPaso deDespeñaperros2.4. Sierra Morena2. REBORDES MONTAÑOSOS DE LA MESETA
  • 93.
  • 94.
    2.4. Sierra MorenaCuarcitapaleozoica, muy resistente a la erosiónHace unos 300 m.a., la orogenia hercínica levantó los materiales que forman Sierra Morena, configurando un relieve apalachense con la característica dirección NO-SE de aquel movimiento2. REBORDES MONTAÑOSOS DE LA MESETA
  • 95.
    MacizoGalaico-LeonésCordillera CantábricaSierra Morena •Macizo Asturiano Picos de Europa •Montaña Cantábrica •Sª Segundera •Sª Cabrera •Los Ancares •Relieve redondeado •Fallas •Sª Madrona •Los Pedroches •Sª de Aracena •Relieve apalachense / jurásico •Relieve cárstico •Relieve glaciarconconSistema Ibérico •Sector norte: Demanda, Moncayo •Sector sur: Rama castellana (interior) Fosa de Calatayud Rama aragonesa (exterior) con •Relieve apalachense •Relieve cárstico •Estilo germánico / sajónicoconRelieve apalachenseREBORDES MONTAÑOSOS DE LA MESETA2. REBORDES MONTAÑOSOS DE LA MESETA
  • 96.
    2.2. Cordillera CantábricaVegade Comeya (Picos de Europa, Asturias): poljérelleno de sedimentos cuaternarios (60 m) 2. REBORDES MONTAÑOSOS DE LA MESETA
