La torre laparoscópica está compuesta por un monitor, cámara, insuflador y fuente de luz. El monitor visualiza la imagen de la cámara. El insuflador controla la presión neumoperitoneo insuflando dióxido de carbono para crear un espacio quirúrgico. La cámara de alta resolución transmite las imágenes y la fuente de luz halógena ilumina la zona sin elevar la temperatura.

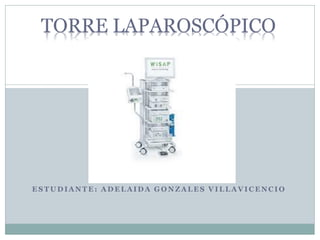

1. E S T U D I A NT E : A D E L A I D A G O N Z A L E S V I L L A V I C E NC I O
TORRE LAPAROSCÓPICO

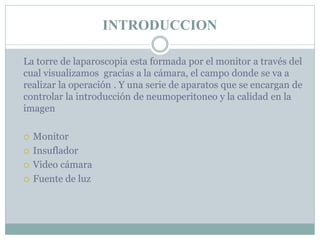

2. INTRODUCCION
La torre de laparoscopia esta formada por el monitor a través del
cual visualizamos gracias a la cámara, el campo donde se va a
realizar la operación . Y una serie de aparatos que se encargan de
controlar la introducción de neumoperitoneo y la calidad en la
imagen
 Monitor
 Insuflador
 Video cámara
 Fuente de luz

4. Definición:
Permite visualizar la imagen que recoge de la
videocámara o el video. Deberán emplearse
monitores profesionales con una alta nitidez de
imagen y color, la resolución del monitor de
ser igual o superior a la de la cámara y debe
ser superior a 450 líneas, como mínimo.
El tamaño del monitor se recomienda que sea
de al menos 21 pulgadas debe situarse siempre
frente al cirujano y a la altura de sus ojos para
conseguir la mayor comodidad posible y evitar
desde el principio molestias en hombros y
cuello.
MONITOR

5. INSUFLADOR
Es un dispositivo para insuflar CO2. Es electrónico
y automático. Podemos graduar la presión del
abdomen en forma previa, igualmente podemos
graduar el flujo a nuestro deseo, desde 1 litro hasta
20 litros por minuto. Es automático porque insufla
cuando baja de la presión programada y se detiene al
llegar a ella, lo que permite que el espacio de trabajo
sea constante y facilite la cirugía.
 Ayuda a crear un espacio quirúrgico entre la
pared abdominal y órganos
 Controla la presión (funciona como una válvula
reductora)
 Cuenta con una alarma audible que señala
cuando tiene un valor superior programado
 Cuenta con un indicador que registra la presión
intraabdominal

6. ¿Por qué se usa C02 en laparoscopía?
El gas utilizado en laparoscopía con mayor frecuencia es el C02 (dióxido de
carbono). En los albores de la laparoscopía los cirujanos se vieron ante la
incertidumbre de encontrar el gas ideal para realizar sus cirugías. Para definir uno
determinaron una serie de parámetros indiscutibles. El gas no debía ser
inflamable y tenía que ser fácilmente reabsorbible por el organismo, con fácil
eliminación. Debía ser incoloro y además no presentar actividad fisiológica.
Dieron así con el CO2, que se ganó el podio fácilmente ya que, además,
presentaba un costo aceptable.

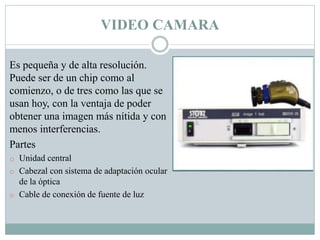

7. VIDEO CAMARA
Es pequeña y de alta resolución.
Puede ser de un chip como al
comienzo, o de tres como las que se
usan hoy, con la ventaja de poder
obtener una imagen más nítida y con
menos interferencias.
Partes
o Unidad central
o Cabezal con sistema de adaptación ocular
de la óptica
o Cable de conexión de fuente de luz

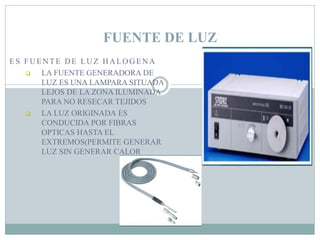

8. ES FUENTE DE LUZ HALOGENA
 LA FUENTE GENERADORA DE
LUZ ES UNA LAMPARA SITUADA
LEJOS DE LA ZONA ILUMINADA
PARA NO RESECAR TEJIDOS
 LA LUZ ORIGINADA ES
CONDUCIDA POR FIBRAS
OPTICAS HASTA EL
EXTREMOS(PERMITE GENERAR
LUZ SIN GENERAR CALOR
FUENTE DE LUZ

9. GRACIAS POR SU ATENCION
