Este documento presenta un análisis de los puntos cefalométricos y factores dentoesqueleticos clave utilizados en el análisis cefalométrico de Arnett y Bergman. Explica cada punto cefalométrico y su interpretación respecto a la posición dental y esqueletal. Además, describe varios factores como los ángulos formados entre los planos oclusales y ejes dentales, las distancias entre los bordes incisales, y las mediciones lineales de las estructuras faciales y de los tejidos bl

1. ANÁLISIS CEFALOMÉTRICO DE ARNETT Y BERGMAN
UNIVERSIDAD NACIONAL DE TRUJILLO
UNIDAD DE SEGUNDA ESPECIALIZACIÓN EN ESTOMATOLOGÍA
ESPECIALIDAD DE ORTODONCIA Y ORTOPEDIA MAXILAR
Docente: C.D.Esp. Nancy Escobedo Torres.
Residente: R1.CD. Angie Haro Römer.

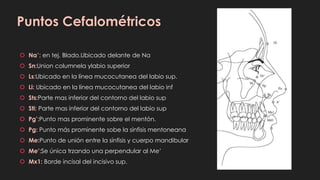

2.  Na’: en tej. Blado.Ubicado delante de Na
 Sn:Union columnela ylabio superior
 Ls:Ubicado en la línea mucocutanea del labio sup.
 Li: Ubicado en la línea mucocutanea del labio inf
 Sts:Parte mas inferior del contorno del labio sup
 Sti: Parte mas inferior del contorno del labio sup
 Pg’:Punto mas prominente sobre el mentón.
 Pg: Punto más prominente sobe la sínfisis mentoneana
 Me:Punto de unión entre la sínfisis y cuerpo mandibular
 Me’:Se única trzando una perpendular al Me’
 Mx1: Borde incisal del incisivo sup.
Puntos Cefalométricos

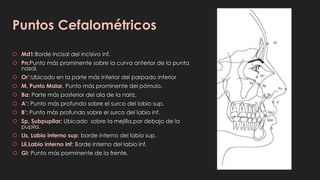

3. Puntos Cefalométricos
 Md1:Borde incisal del incisivo inf.
 Pn:Punto más prominente sobre la curva anterior de la punta
nasal.
 Or’:Ubicado en la parte más inferior del parpado inferior
 M, Punto Malar. Punto más prominente del pómulo.
 Ba: Parte más posterior del ala de la nariz.
 A’: Punto más profundo sobre el surco del labio sup.
 B’: Punto más profundo sobre el surco del labio inf.
 Sp, Subpupilar: Ubicado sobre la mejilla,por debajo de la
pupila.
 Lis, Labio interno sup: borde interno del labio sup.
 Lii,Labio interno inf: Borde interno del labio inf.
 Gl: Punto más porminente de la frente.

4. FACTORES DENTOESQUELETICOS

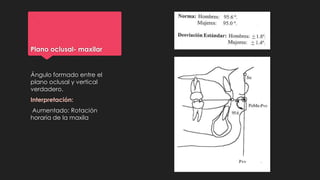

5. Plano oclusal- maxilar
Ángulo formado entre el
plano oclusal y vertical
verdadero.
Interpretación:
Aumentado: Rotación
horaria de la maxila

6. Plano oclusal maxilar-1S
Ángulo formado entre el
plano oclusal maxilar y eje
axial del 1S.
Interpretación:
Aumentado: Proinclinación
de 1S
Disminuido: Retroinclinación
de 1S

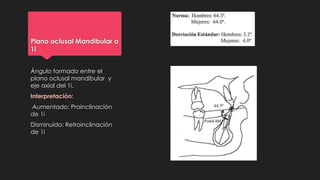

7. Plano oclusal Mandibular a
1i
Ángulo formado entre el
plano oclusal mandibular y
eje axial del 1i.
Interpretación:
Aumentado: Proinclinación
de 1i
Disminuido: Retroinclinación
de 1i

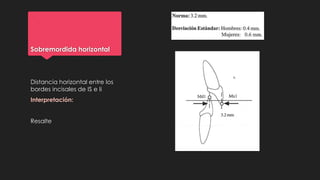

8. Sobremordida horizontal
Distancia horizontal entre los
bordes incisales de IS e Ii
Interpretación:
Resalte

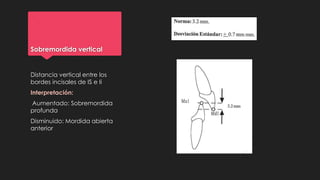

9. Sobremordida vertical
Distancia vertical entre los
bordes incisales de IS e Ii
Interpretación:
Aumentado: Sobremordida
profunda
Disminuido: Mordida abierta
anterior

10. Estructuras de tejido blando

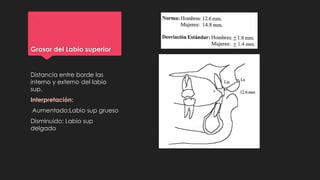

11. Grosor del Labio superior
Distancia entre borde las
interno y externo del labio
sup.
Interpretación:
Aumentado:Labio sup grueso
Disminuido: Labio sup
delgado

12. Grosor del Labio inferior
Distancia entre borde las
interno y externo del labio inf.
Interpretación:
Aumentado: Labio inf grueso
Disminuido: Labio inf delgado

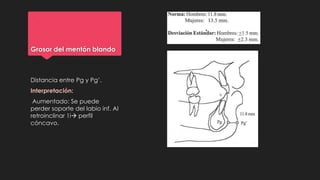

13. Grosor del mentón blando
Distancia entre Pg y Pg’.
Interpretación:
Aumentado: Se puede
perder soporte del labio inf. Al
retroinclinar 1i perfil
cóncavo.

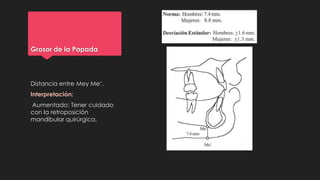

14. Grosor de la Papada
Distancia entre Mey Me’.
Interpretación:
Aumentado: Tener cuidado
con la retroposición
mandibular quirúrgica.

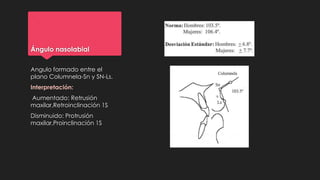

15. Ángulo nasolabial
Angulo formado entre el
plano Columnela-Sn y SN-Ls.
Interpretación:
Aumentado: Retrusión
maxilar,Retroinclinación 1S
Disminuido: Protrusión
maxilar,Proinclinación 1S

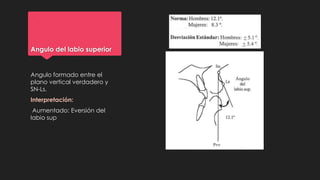

16. Angulo del labio superior
Angulo formado entre el
plano vertical verdadero y
SN-Ls.
Interpretación:
Aumentado: Eversión del
labio sup

17. Longitud Facial

18. Longitud facial
Distancia entre Na’ y Me’.
Interpretación:
Aumentado: Patrón
crecimiento vertical
Disminuido: Patrón
crecimiento horizontal.

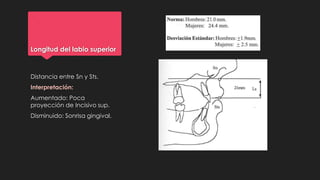

19. Longitud del labio superior
Distancia entre Sn y Sts.
Interpretación:
Aumentado: Poca
proyección de Incisivo sup.
Disminuido: Sonrisa gingival.

20. Distancia Interlabial
Distancia entre Sts y Sti.
Interpretación:
Aumentado: Exceso vertical
maxilar o mordida abierta
anterior.

21. Longitud del Labio inferior
Distancia entre Sti y Me’
Interpretación:
Se mantiene una relación de
2:1 con el labio sup

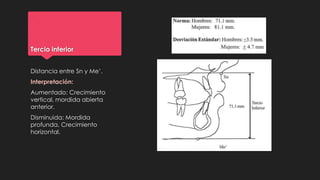

22. Tercio inferior
Distancia entre Sn y Me’.
Interpretación:
Aumentado: Crecimiento
vertical, mordida abierta
anterior.
Disminuida: Mordida
profunda, Crecimiento
horizontal.

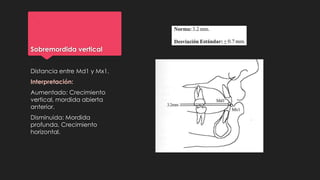

23. Sobremordida vertical
Distancia entre Md1 y Mx1.
Interpretación:
Aumentado: Crecimiento
vertical, mordida abierta
anterior.
Disminuida: Mordida
profunda, Crecimiento
horizontal.

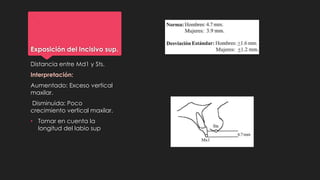

24. Exposición del Incisivo sup.
Distancia entre Md1 y Sts.
Interpretación:
Aumentado: Exceso vertical
maxilar.
Disminuida: Poco
crecimiento vertical maxilar.
• Tomar en cuenta la
longitud del labio sup

25. Altura maxilar
Distancia entre Sn y Mx1.
Interpretación:
Aumentado: Extrusión de
incisivos sup.
Disminuida: Intrusión de
incisivos sup

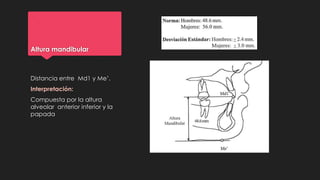

26. Altura mandibular
Distancia entre Md1 y Me’.
Interpretación:
Compuesta por la altura
alveolar anterior inferior y la
papada

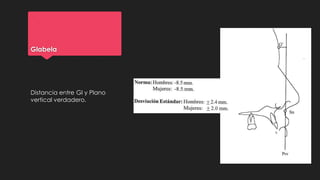

27. Glabela
Distancia entre Gl y Plano
vertical verdadero.

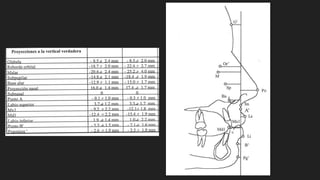

28. Proyecciones hacia el plano
vertical verdadero

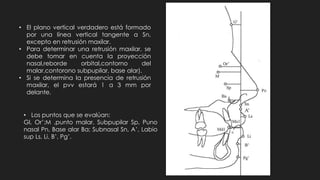

29. • El plano vertical verdadero está formado
por una línea vertical tangente a Sn,
excepto en retrusión maxilar.
• Para determinar una retrusión maxilar, se
debe tomar en cuenta la proyección
nasal,reborde orbital,contorno del
malar,contorono subpupilar, base alar).
• Si se determina la presencia de retrusión
maxilar, el pvv estará 1 a 3 mm por
delante.
• Los puntos que se evalúan:
Gl, Or’;M ,punto malar, Subpupilar Sp, Puno
nasal Pn, Base alar Ba; Subnasal Sn, A’, Labio
sup Ls, Li, B’, Pg’.

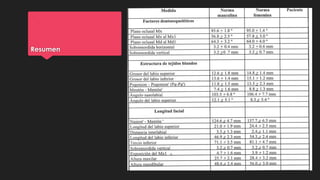

31. Resumen

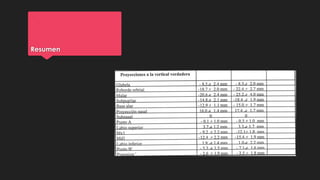

32. Resumen

33. Bibliografía
 Zamora. Compendio de cefalometría-Análisis clínico y práctico.1ra
ed.Colombia:AMOLCA;2004
