1. Especialización de Ortodoncia
y Ortopedia
“ARCO UTILITARIO”
R1 Nilda Cahuas
R1 Elizabeth Chávez
R1 Leandra Ríos

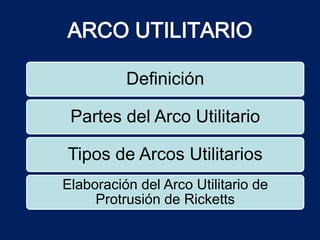

2. Definición
Partes del Arco Utilitario
Tipos de Arcos Utilitarios
Elaboración del Arco Utilitario de
Protrusión de Ricketts

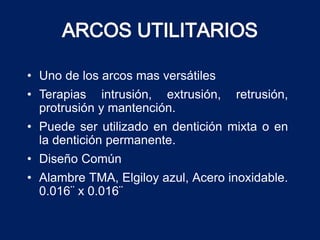

3. • Uno de los arcos mas versátiles
• Terapias intrusión, extrusión, retrusión,
protrusión y mantención.
• Puede ser utilizado en dentición mixta o en
la dentición permanente.
• Diseño Común
• Alambre TMA, Elgiloy azul, Acero inoxidable.
0.016¨ x 0.016¨

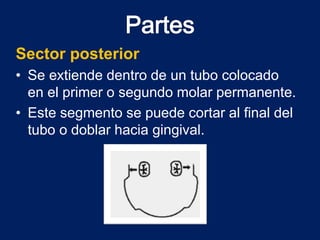

6. Sector posterior
• Se extiende dentro de un tubo colocado
en el primer o segundo molar permanente.
• Este segmento se puede cortar al final del
tubo o doblar hacia gingival.

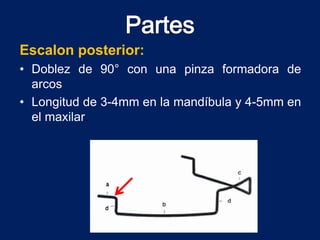

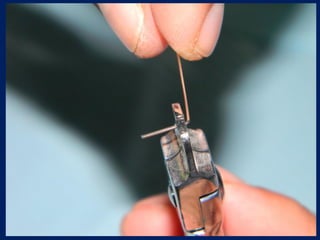

7. Escalon posterior:
• Doblez de 90° con una pinza formadora de
arcos
• Longitud de 3-4mm en la mandíbula y 4-5mm en
el maxilar.

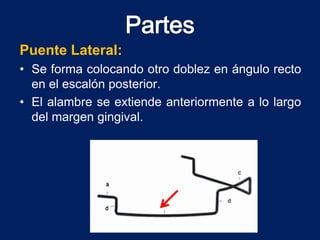

8. Puente Lateral:
• Se forma colocando otro doblez en ángulo recto
en el escalón posterior.
• El alambre se extiende anteriormente a lo largo
del margen gingival.

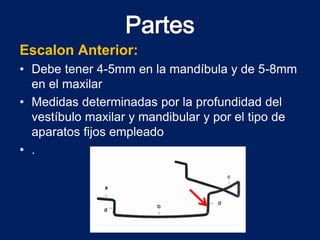

9. Escalon Anterior:
• Debe tener 4-5mm en la mandíbula y de 5-8mm
en el maxilar
• Medidas determinadas por la profundidad del
vestíbulo maxilar y mandibular y por el tipo de
aparatos fijos empleado
• .

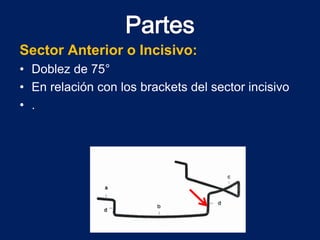

10. Sector Anterior o Incisivo:
• Doblez de 75°
• En relación con los brackets del sector incisivo
• .

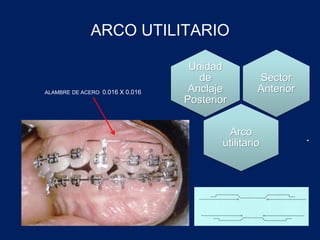

11. ARCO UTILITARIO
Sector
Anterior
Unidad
de
Anclaje
Posterior
Arco
utilitario
ALAMBRE DE ACERO 0.016 X 0.016

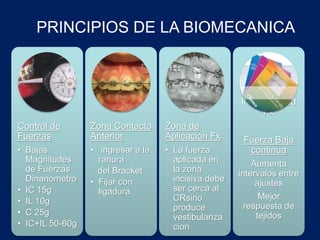

12. Control de
Fuerzas
• Bajas
Magnitudes
de Fuerzas
Dinanometro
• IC 15g
• IL 10g
• C 25g
• IC+IL 50-60g
Zona Contacto
Anterior
• ingresar a la
ranura
del Bracket
• Fijar con
ligadura.
Zona de
Aplicación Fx
• La fuerza
aplicada en
la zona
incisiva debe
ser cerca al
CRsino
produce
vestibulariza
cion
Invariabilidad
Fx
Fuerza Baja
continua
Aumenta
intervalos entre
ajustes
Mejor
respuesta de
tejidos
PRINCIPIOS DE LA BIOMECANICA

13. TIPOS
ARCOS
UTILITARIOS
PASIVO
INTRUSIÓN
EXTRUSIÓN
RETRACCIÓN
PROTRACCIÓN

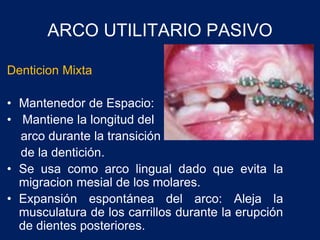

14. ARCO UTILITARIO PASIVO
Denticion Mixta
• Mantenedor de Espacio:
• Mantiene la longitud del
arco durante la transición
de la dentición.
• Se usa como arco lingual dado que evita la
migracion mesial de los molares.
• Expansión espontánea del arco: Aleja la
musculatura de los carrillos durante la erupción
de dientes posteriores.

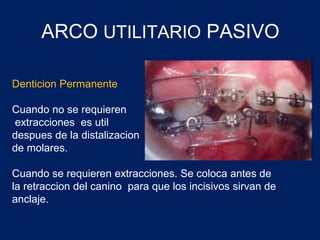

15. ARCO UTILITARIO PASIVO
Denticion Permanente
Cuando no se requieren
extracciones es util
despues de la distalizacion
de molares.
Cuando se requieren extracciones. Se coloca antes de
la retraccion del canino para que los incisivos sirvan de
anclaje.

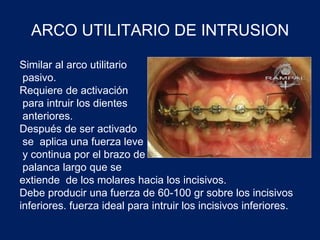

16. ARCO UTILITARIO DE INTRUSION
Similar al arco utilitario
pasivo.
Requiere de activación
para intruir los dientes
anteriores.
Después de ser activado
se aplica una fuerza leve
y continua por el brazo de
palanca largo que se
extiende de los molares hacia los incisivos.
Debe producir una fuerza de 60-100 gr sobre los incisivos
inferiores. fuerza ideal para intruir los incisivos inferiores.

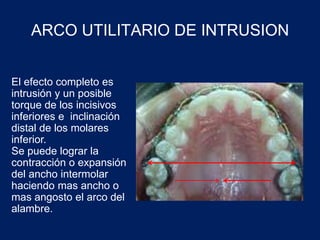

17. ARCO UTILITARIO DE INTRUSION
El efecto completo es
intrusión y un posible
torque de los incisivos
inferiores e inclinación
distal de los molares
inferior.
Se puede lograr la
contracción o expansión
del ancho intermolar
haciendo mas ancho o
mas angosto el arco del
alambre.

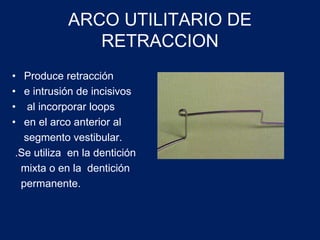

18. ARCO UTILITARIO DE
RETRACCION
• Produce retracción
• e intrusión de incisivos
• al incorporar loops
• en el arco anterior al
segmento vestibular.
.Se utiliza en la dentición
mixta o en la dentición
permanente.

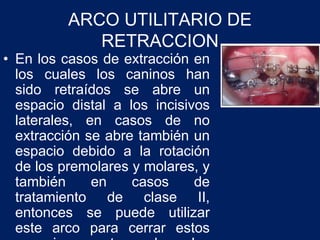

19. • En los casos de extracción en
los cuales los caninos han
sido retraídos se abre un
espacio distal a los incisivos
laterales, en casos de no
extracción se abre también un
espacio debido a la rotación
de los premolares y molares, y
también en casos de
tratamiento de clase II,
entonces se puede utilizar
este arco para cerrar estos
ARCO UTILITARIO DE
RETRACCION

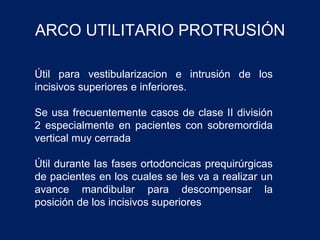

20. ARCO UTILITARIO PROTRUSIÓN
Útil para vestibularizacion e intrusión de los
incisivos superiores e inferiores.
Se usa frecuentemente casos de clase II división
2 especialmente en pacientes con sobremordida
vertical muy cerrada
Útil durante las fases ortodoncicas prequirúrgicas
de pacientes en los cuales se les va a realizar un
avance mandibular para descompensar la
posición de los incisivos superiores

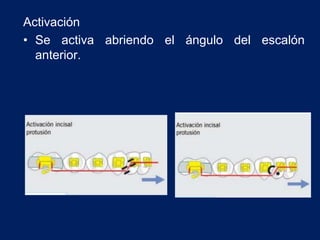

21. Activación
• Se activa abriendo el ángulo del escalón
anterior.

22. • Este arco también se puede utilizar en el
periodo de la dentición mixta antes de la
terapia con aparatos funcionales
ortopédicos.

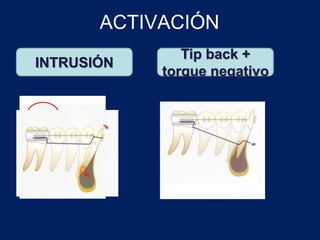

23. ACTIVACIÓN
INTRUSIÓN
Tip back +
torque negativo

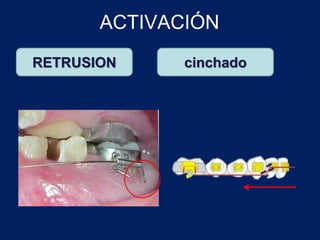

24. ACTIVACIÓN
RETRUSION cinchado

25. ACTIVACIÓN
PROTRUSION Escalon anterior

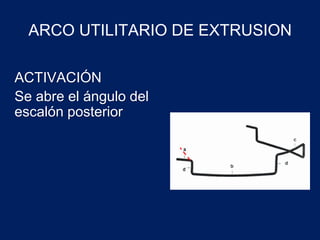

26. ACTIVACIÓN
Se abre el ángulo del
escalón posterior
ARCO UTILITARIO DE EXTRUSION

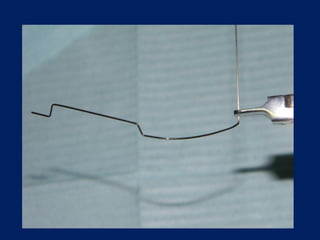

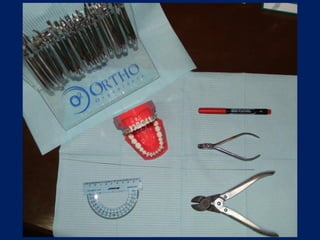

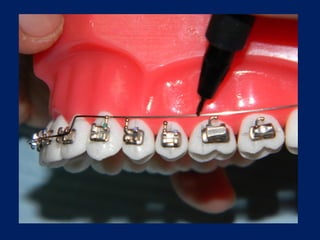

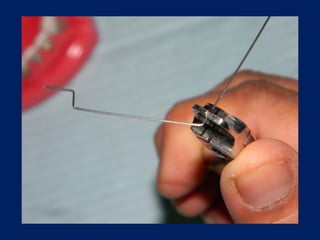

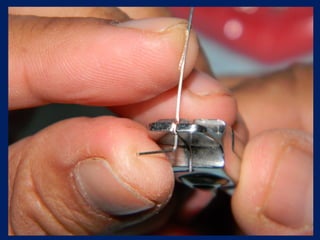

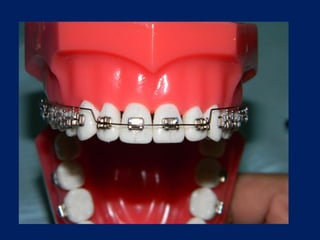

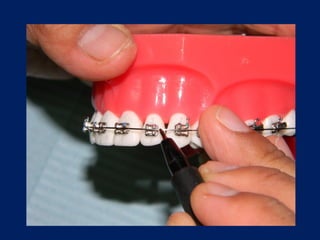

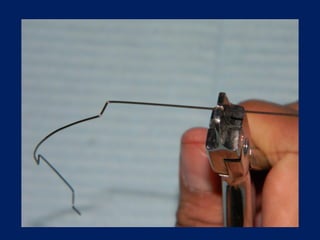

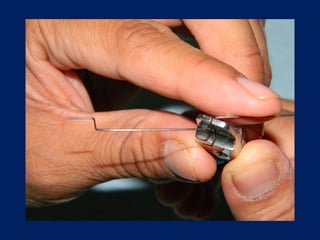

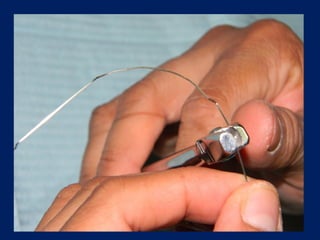

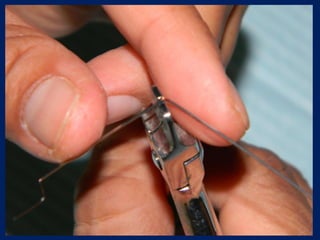

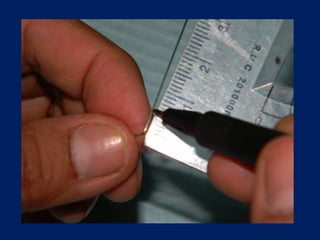

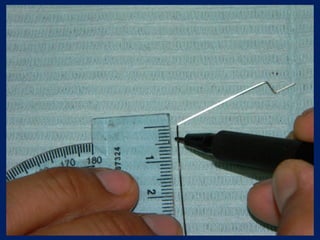

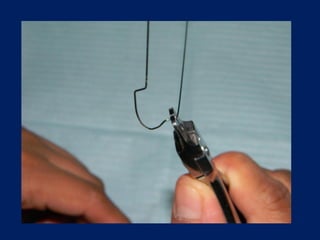

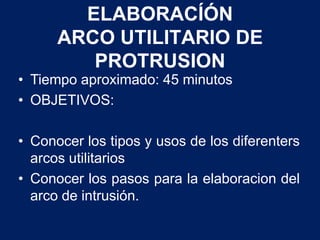

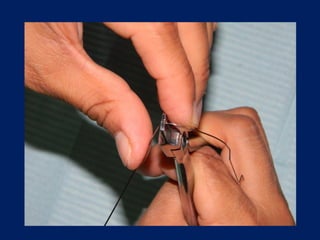

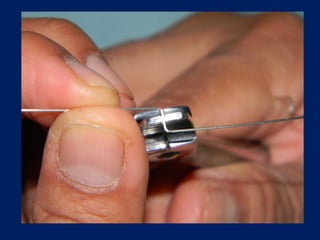

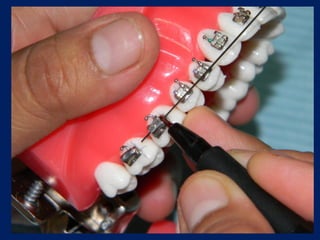

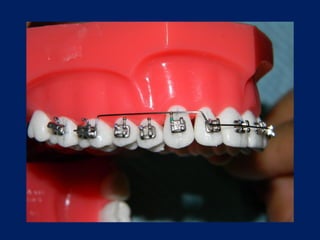

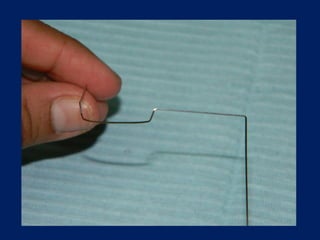

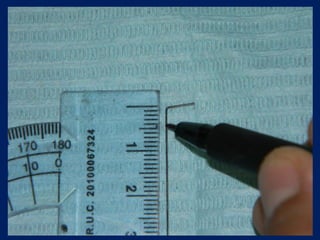

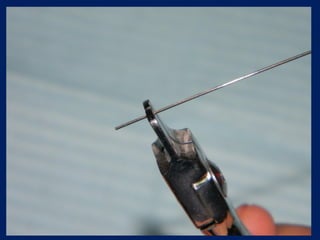

27. ELABORACÍÓN
ARCO UTILITARIO DE
PROTRUSION
• Tiempo aproximado: 45 minutos
• OBJETIVOS:
• Conocer los tipos y usos de los diferenters
arcos utilitarios
• Conocer los pasos para la elaboracion del
arco de intrusión.
