El documento presenta un resumen del análisis de Ricketts, incluyendo puntos anatómicos y planos de referencia utilizados, así como parámetros cefalométricos comunes y sus variaciones asociadas a diferentes tipos de crecimiento facial y formas mandibulares.

1. ANÁLISIS DE RICKETTS RESUMIDO Dr. Msc. Félix Sandóval Ríos

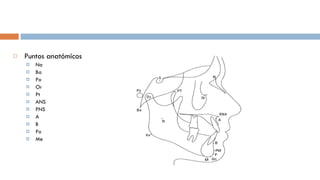

2. Puntos anatómicos Na Ba Po Or Pt ANS PNS A B Po Me

3. Nuevo punto anatómico: Pm: punto donde la curvatura del borde anterior de la sínfisis pasa de cóncava a convexa

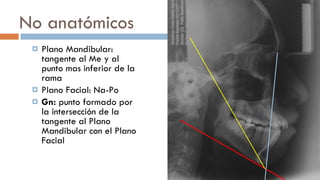

4. No anatómicos Plano Mandibular: tangente al Me y al punto mas inferior de la rama Plano Facial: Na-Po Gn: punto formado por la intersección de la tangente al Plano Mandibular con el Plano Facial

5. Eje facial: Gn-Pt CC: intersección del eje facial con Ba-Na

6. CF: intersección del plano FH (Po-Or) con la vertical pterigoidea PTV (perpendicular a FH tangente a la pared posterior de la FPM)

7. Xi: intersección de los planos R1, R2, R3 y R4 (FH y PTV) R1: punto mas profundo de borde anterior de la rama R2: proyección paralela a R1 sobre borde posterior R3: punto mas inferior de escotadura sigmoidea R4: proyección paralela a R3 sobre borde inferior

8. Puntos dentarios A1 Ar B1 Br A6 B6

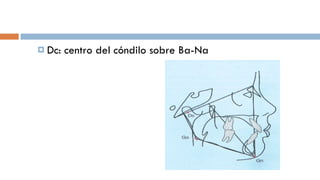

9. Dc: centro del cóndilo sobre Ba-Na

10. Eje Facial 90°± 3 Dirección de crecimiento mentoniano No cambia Forma mandibular Eje facial “abierto“ (D) o “cerrado” (B) Abrir: distalamiento y extrusión posterior Cerrar: mesialización e intrusión posterior

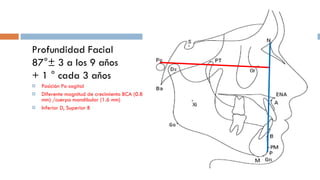

11. Profundidad Facial 87°± 3 a los 9 aňos + 1 ° cada 3 aňos Posición Po sagital Diferente magnitud de crecimiento BCA (0.8 mm) /cuerpo mandibular (1.6 mm) Inferior D, Superior B

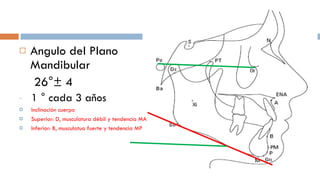

12. Angulo del Plano Mandibular 26°± 4 1 ° cada 3 aňos Inclinación cuerpo Superior: D, musculatura débil y tendencia MA Inferior: B, musculatua fuerte y tendencia MP

13. Altura Facial Inferior 47°± 4 Variaciones por Tx Abrir eje facial=abrir AFI Cerrar eje facial= cerrar AFI Superior: divergencia (D) Inferior: convergencia (B)

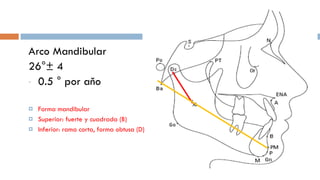

14. Arco Mandibular 26°± 4 0.5 ° por aňo Forma mandibular Superior: fuerte y cuadrada (B) Inferior: rama corta, forma obtusa (D)

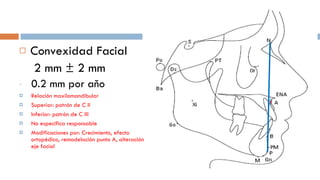

15. Convexidad Facial 2 mm ± 2 mm 0.2 mm por aňo Relación maxilomandibular Superior: patrón de C II Inferior: patrón de C III No especifica responsable Modificaciones por: Crecimiento, efecto ortopédico, remodelación punto A, alteración eje facial

16. Profundidad Maxilar 90°± 3 Localización anteroposterior del MS Superior: protrusión maxilar Inferior: retrusión maxilar Cambio por tratamiento o habito

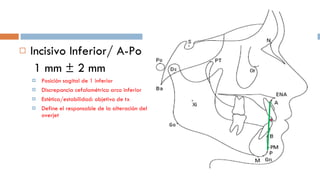

17. Incisivo Inferior/ A-Po 1 mm ± 2 mm Posición sagital de 1 inferior Discrepancia cefalométrica arco inferior Estética/estabilidad: objetivo de tx Define el responsable de la alteración del overjet

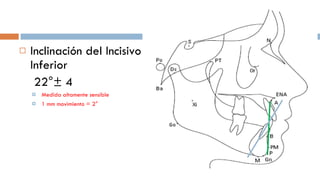

18. Inclinación del Incisivo Inferior 22°± 4 Medida altamente sensible 1 mm movimiento = 2°

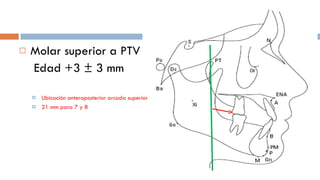

19. Molar superior a PTV Edad +3 ± 3 mm Ubicación anteroposterior arcada superior 21 mm para 7 y 8

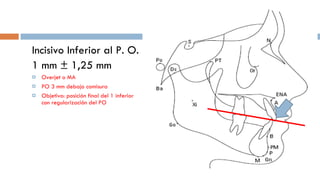

20. Incisivo Inferior al P. O. 1 mm ± 1,25 mm Overjet o MA PO 3 mm debajo comisura Objetivo: posición final del 1 inferior con regularización del PO

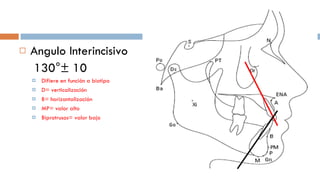

21. Angulo Interincisivo 130°± 10 Difiere en función a biotipo D= verticalización B= horizontalización MP= valor alto Biprotrusos= valor bajo

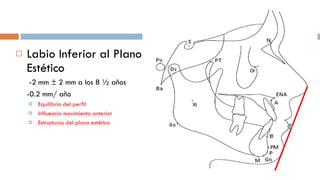

22. Labio Inferior al Plano Estético -2 mm ± 2 mm a los 8 ½ años -0.2 mm/ año Equilibrio del perfil Influencia movimiento anterior Estructuras del plano estético

23. Examen parcial: 11/04/11 Temas: Análisis de Ricketts Análisis de Steiner Análisis de Tweed
