Este documento describe el uso del análisis de la firma de corriente del motor (MCSA) para realizar el mantenimiento predictivo de motores de inducción a través de la detección de fallas. Explica el marco teórico del mantenimiento predictivo y el MCSA, y describe experimentos realizados simulando fallas como la rotura de barras y cortocircuitos para validar el enfoque. Los resultados muestran que el MCSA puede detectar con éxito diferentes tipos de fallas al analizar los armónicos en la señal

1. ÍNDICE

2. Introduccion

3. Objetivos

4. Alcance del proyecto

5. Limitaciones del proyecto

6. Marco teorico

7. Contenido del trabajo

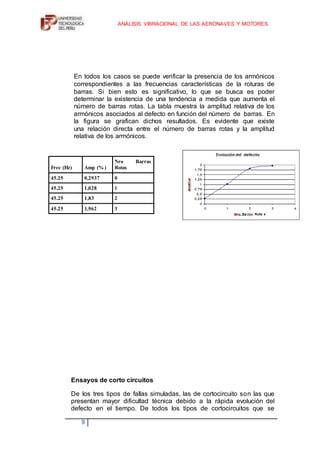

8. Ensayo de rotura de barra

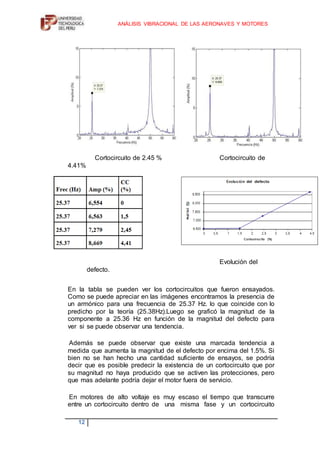

9. Ensayo Cortocircuito

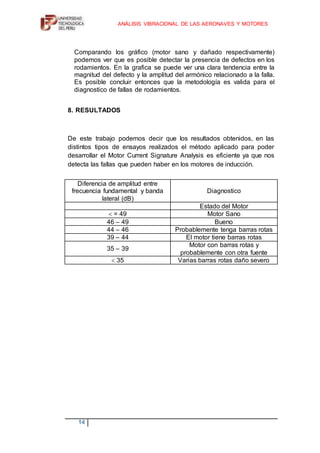

10. Ensayo de Rodamientos

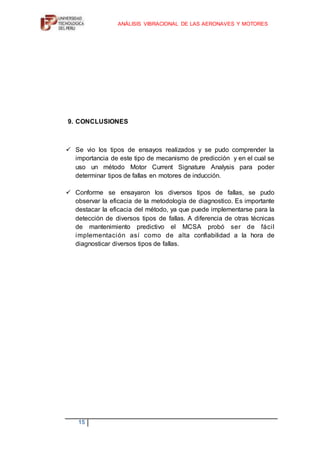

11. Resultados

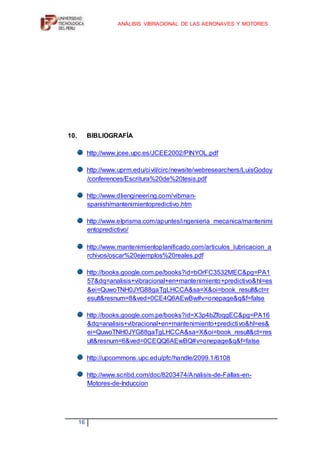

12. Conclusiones

13. Bibliografia

14. Anexos

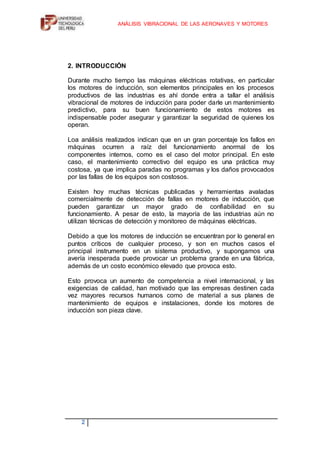

15. INTRODUCCIÓNDurante mucho tiempo las máquinas eléctricas rotativas, en particular los motores de inducción, son elementos principales en los procesos productivos de las industrias es ahí donde entra a tallar el análisis vibracional de motores de inducción para poder darle un mantenimiento predictivo, para su buen funcionamiento de estos motores es indispensable poder asegurar y garantizar la seguridad de quienes los operan. <br />Loa análisis realizados indican que en un gran porcentaje los fallos en máquinas ocurren a raíz del funcionamiento anormal de los componentes internos, como es el caso del motor principal. En este caso, el mantenimiento correctivo del equipo es una práctica muy costosa, ya que implica paradas no programas y los daños provocados por las fallas de los equipos son costosos.<br />Existen hoy muchas técnicas publicadas y herramientas avaladas comercialmente de detección de fallas en motores de inducción, que pueden garantizar un mayor grado de confiabilidad en su funcionamiento. A pesar de esto, la mayoría de las industrias aún no utilizan técnicas de detección y monitoreo de máquinas eléctricas.<br />Debido a que los motores de inducción se encuentran por lo general en puntos críticos de cualquier proceso, y son en muchos casos el principal instrumento en un sistema productivo, y supongamos una avería inesperada puede provocar un problema grande en una fábrica, además de un costo económico elevado que provoca esto.<br />Esto provoca un aumento de competencia a nivel internacional, y las exigencias de calidad, han motivado que las empresas destinen cada vez mayores recursos humanos como de material a sus planes de mantenimiento de equipos e instalaciones, donde los motores de inducción son pieza clave.<br />OBJETIVOS

16. Comprender la importancia del análisis vibracional en motores de inducción y el mantenimiento predictivo a través del método “Motor Current Signature Analysis”

17. Ver los daños de un motor ante situaciones simuladas.

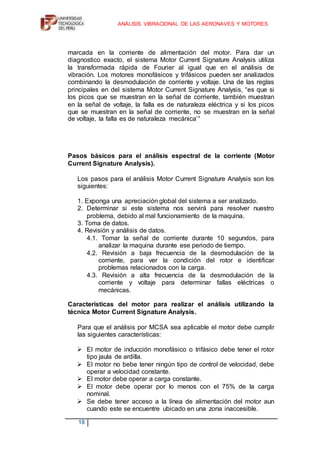

18. ALCANCE DEL PROYECTODe los posibles enfoques, he optado por utilizar el método MCSA (Motor Current Signature Analysis) una técnica consiste en el análisis del espectro de frecuencia de la señal de corriente estatorica, con vistas de detectar los armónicos característicos de cada clase de defecto.<br />LIMITACIONES DEL PROYECTO

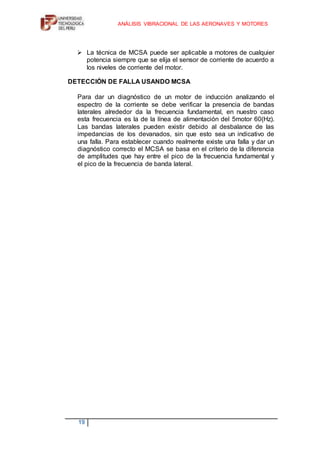

19. El trabajo de investigación en el tiempo dado se limita a aspectos, como análisis de motores a inducción y su mantenimiento predictivo, además de para el desarrollo de este trabajo me he basado en el MCSA (Motor Current Signature Analysis).
