Análisis cefalometrico de bjork jarabak
Este documento presenta un análisis cefalométrico de Bjork-Jarabak, el cual utiliza puntos y planos cefalométricos para evaluar la armonía craneofacial, la dirección y potencial de crecimiento. Describe puntos, planos y ángulos cefalométricos clave y sus normas, así como su relación con el crecimiento, tipo de crecimiento y potencial de tratamiento. El análisis provee información sobre la altura y profundidad facial, y sirve para determinar si los objetivos del
Más contenido relacionado
Similar a Análisis cefalometrico de bjork jarabak
Análisis cefalometrico de bjork jarabak
- 1. Análisis Cefalometrico debjork- Jarabak Alumno : Juan Carlos Tamayo Velasco 1 semestre

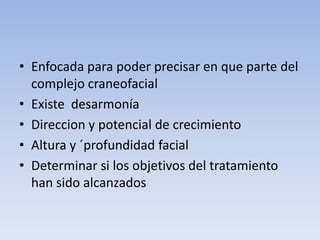

- 2. • Enfocada parapoder precisar en que parte del complejo craneofacial • Existe desarmonía • Direccion y potencial de crecimiento • Altura y ´profundidad facial • Determinar si los objetivos del tratamiento han sido alcanzados

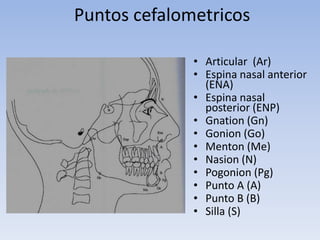

- 3. Puntos cefalometricos • Articular(Ar) • Espina nasal anterior (ENA) • Espina nasal posterior (ENP) • Gnation (Gn) • Gonion (Go) • Menton (Me) • Nasion (N) • Pogonion (Pg) • Punto A (A) • Punto B (B) • Silla (S)

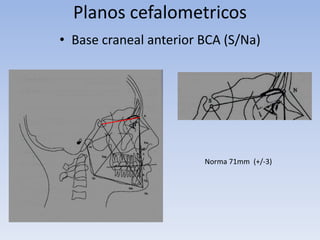

- 5. Planos cefalometricos • Basecraneal anterior BCA (S/Na) Norma 71mm (+/-3)

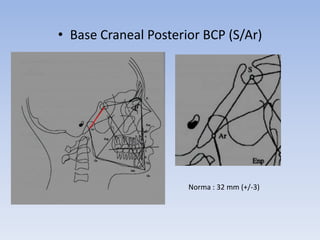

- 7. • Base CranealPosterior BCP (S/Ar) Norma : 32 mm (+/-3)

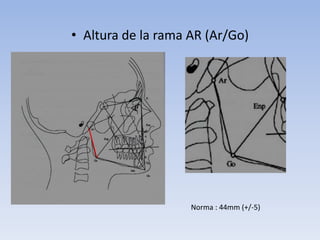

- 9. • Altura dela rama AR (Ar/Go) Norma : 44mm (+/-5)

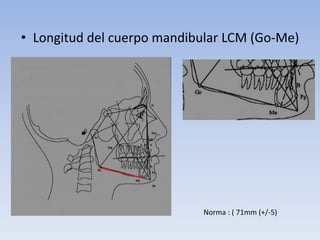

- 11. • Longitud delcuerpo mandibular LCM (Go-Me) Norma : ( 71mm (+/-5)

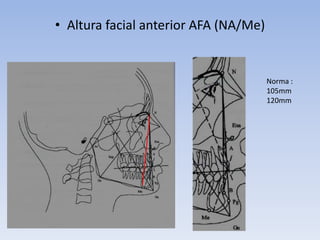

- 13. • Altura facialanterior AFA (NA/Me) Norma : 105mm 120mm

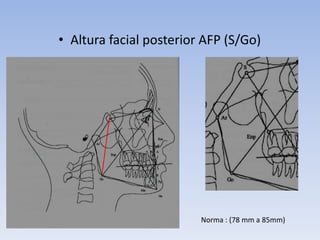

- 15. • Altura facialposterior AFP (S/Go) Norma : (78 mm a 85mm)

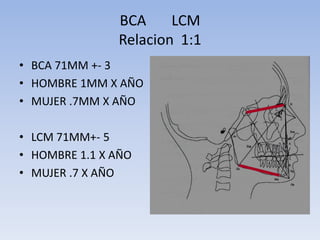

- 16. BCA LCM Relacion 1:1 •BCA 71MM +- 3 • HOMBRE 1MM X AÑO • MUJER .7MM X AÑO • LCM 71MM+- 5 • HOMBRE 1.1 X AÑO • MUJER .7 X AÑO

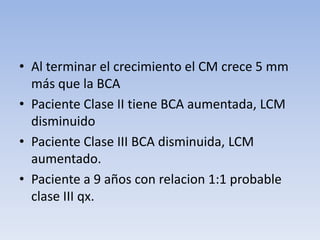

- 17. • Al terminarel crecimiento el CM crece 5 mm más que la BCA • Paciente Clase II tiene BCA aumentada, LCM disminuido • Paciente Clase III BCA disminuida, LCM aumentado. • Paciente a 9 años con relacion 1:1 probable clase III qx.
- 18. BCP AR REL 3:4 •BCP 32MM+-3 • (S-Ar) • AR 44MM+-5 • (Ar-Go)

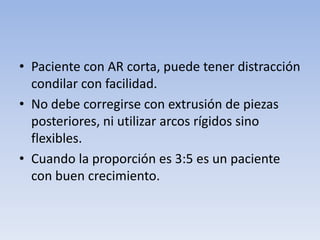

- 19. • Paciente conAR corta, puede tener distracción condilar con facilidad. • No debe corregirse con extrusión de piezas posteriores, ni utilizar arcos rígidos sino flexibles. • Cuando la proporción es 3:5 es un paciente con buen crecimiento.

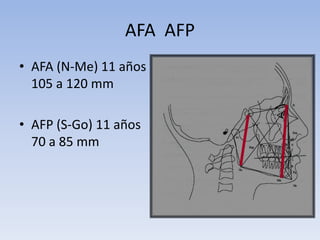

- 20. AFA AFP • AFA(N-Me) 11 años 105 a 120 mm • AFP (S-Go) 11 años 70 a 85 mm

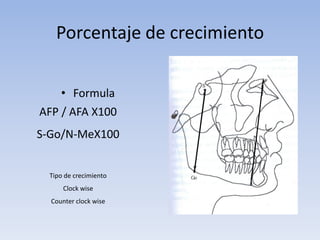

- 21. Porcentaje de crecimiento •Formula AFP / AFA X100 S-Go/N-MeX100 Tipo de crecimiento Clock wise Counter clock wise

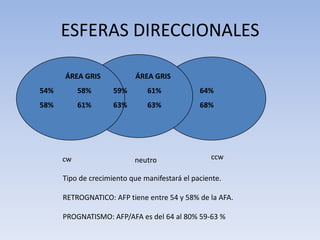

- 22. ESFERAS DIRECCIONALES ÁREA GRISÁREA GRIS 54% 58% 59% 61% 64% 58% 61% 63% 63% 68% ccwneutrocw Tipo de crecimiento que manifestará el paciente. RETROGNATICO: AFP tiene entre 54 y 58% de la AFA. PROGNATISMO: AFP/AFA es del 64 al 80% 59-63 %
- 23. Antihorario Horario • Buencrecedor mand. • Rama mand. Ancha • Musc. Potente • Smv aumentada • Braqui • No extracciones • Parte post. de la cara crece más hacia abajo • Mal crecedor • Rama angosta y corta • Musc. Débil • Distracción condilar • Extracciones ayudan • Se abre fácil la mordida • Parte ant. de la cara crece hacia abajo

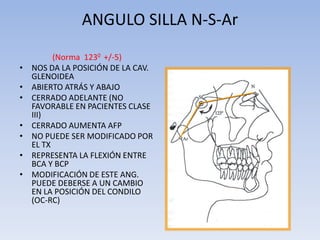

- 25. ANGULO SILLA N-S-Ar (Norma1230 +/-5) • NOS DA LA POSICIÓN DE LA CAV. GLENOIDEA • ABIERTO ATRÁS Y ABAJO • CERRADO ADELANTE (NO FAVORABLE EN PACIENTES CLASE III) • CERRADO AUMENTA AFP • NO PUEDE SER MODIFICADO POR EL TX • REPRESENTA LA FLEXIÓN ENTRE BCA Y BCP • MODIFICACIÓN DE ESTE ANG. PUEDE DEBERSE A UN CAMBIO EN LA POSICIÓN DEL CONDILO (OC-RC)

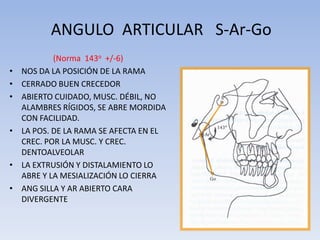

- 26. (Norma 143o +/-6) •NOS DA LA POSICIÓN DE LA RAMA • CERRADO BUEN CRECEDOR • ABIERTO CUIDADO, MUSC. DÉBIL, NO ALAMBRES RÍGIDOS, SE ABRE MORDIDA CON FACILIDAD. • LA POS. DE LA RAMA SE AFECTA EN EL CREC. POR LA MUSC. Y CREC. DENTOALVEOLAR • LA EXTRUSIÓN Y DISTALAMIENTO LO ABRE Y LA MESIALIZACIÓN LO CIERRA • ANG SILLA Y AR ABIERTO CARA DIVERGENTE ANGULO ARTICULAR S-Ar-Go

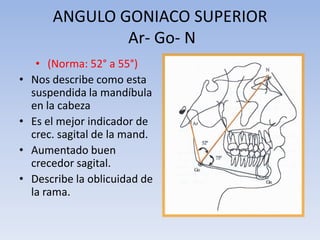

- 27. ANGULO GONIACO SUPERIOR Ar-Go- N • (Norma: 52° a 55°) • Nos describe como esta suspendida la mandíbula en la cabeza • Es el mejor indicador de crec. sagital de la mand. • Aumentado buen crecedor sagital. • Describe la oblicuidad de la rama.

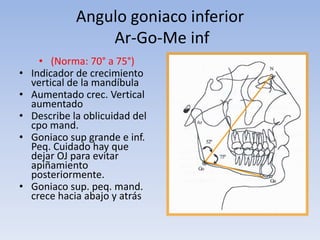

- 28. Angulo goniaco inferior Ar-Go-Meinf • (Norma: 70° a 75°) • Indicador de crecimiento vertical de la mandíbula • Aumentado crec. Vertical aumentado • Describe la oblicuidad del cpo mand. • Goniaco sup grande e inf. Peq. Cuidado hay que dejar OJ para evitar apiñamiento posteriormente. • Goniaco sup. peq. mand. crece hacia abajo y atrás

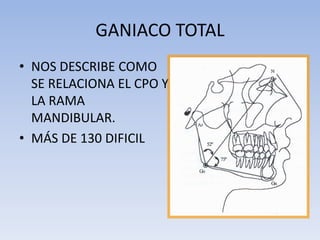

- 29. GANIACO TOTAL • NOSDESCRIBE COMO SE RELACIONA EL CPO Y LA RAMA MANDIBULAR. • MÁS DE 130 DIFICIL

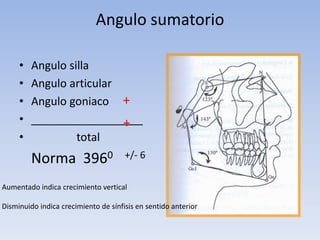

- 30. Angulo sumatorio • Angulosilla • Angulo articular • Angulo goniaco • __________________ • total Norma 3960 +/- 6 + + Aumentado indica crecimiento vertical Disminuido indica crecimiento de sínfisis en sentido anterior

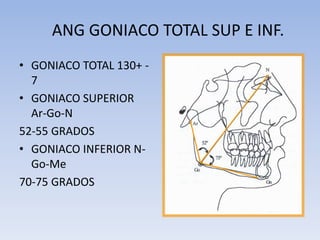

- 34. ANG GONIACO TOTALSUP E INF. • GONIACO TOTAL 130+ - 7 • GONIACO SUPERIOR Ar-Go-N 52-55 GRADOS • GONIACO INFERIOR N- Go-Me 70-75 GRADOS
