El documento describe el aparato respiratorio. Se divide en dos partes principales: las vías respiratorias superiores que incluyen la nariz, fosas nasales, senos paranasales y laringe, y las vías respiratorias inferiores que incluyen la tráquea, bronquios y pulmones. Describe la estructura y función de cada una de estas partes del aparato respiratorio.

1. APARATO
RESPIRATORIO

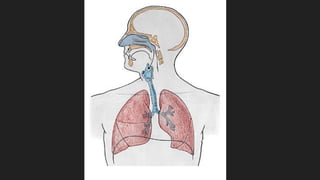

2. APARATO RESPIRATORIO
 Es el conjunto de órganos encargados de la respiración
externa.
 DIVISIÓN
- Pulmones
Nariz
Fosas Nasales
Senos Paranasales
- Vías Respiratorias
Faringe
Laringe
Tráquea
Bronquios

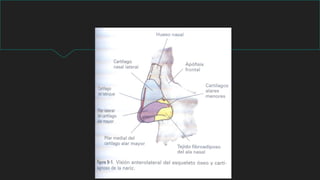

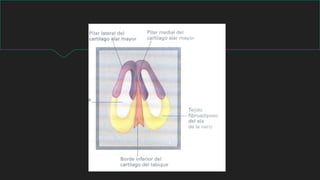

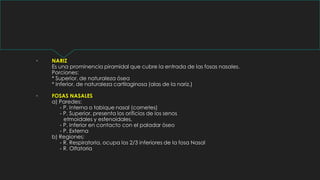

3.  NARIZ
Es una prominencia piramidal que cubre la entrada de las fosas nasales.
Porciones:
* Superior, de naturaleza ósea
* Inferior, de naturaleza cartilaginosa (alas de la nariz.)

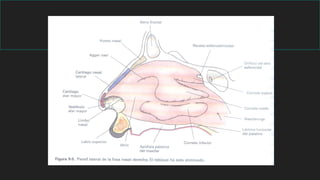

 FOSAS NASALES
a) Paredes:
- P. Interna o tabique nasal (cornetes)
- P. Superior, presenta los orificios de los senos
etmoidales y esfenoidales.
- P. Inferior en contacto con el paladar óseo
- P. Externa
b) Regiones:
- R. Respiratoria, ocupa los 2/3 inferiores de la fosa Nasal
- R. Olfatoria

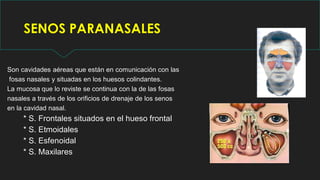

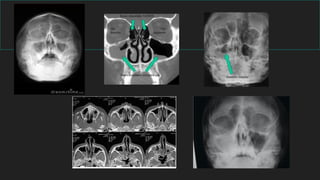

8. SENOS PARANASALES
Son cavidades aéreas que están en comunicación con las
fosas nasales y situadas en los huesos colindantes.
La mucosa que lo reviste se continua con la de las fosas
nasales a través de los orificios de drenaje de los senos
en la cavidad nasal.
* S. Frontales situados en el hueso frontal
* S. Etmoidales
* S. Esfenoidal
* S. Maxilares

10.  LARINGE
 Es un órgano complejo de forma tubular que conduce el aire que presenta unas
paredes muy organizadas para la emisión del sonido laríngeo.

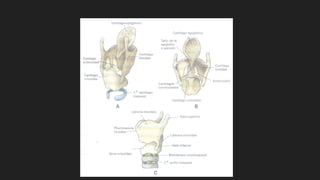

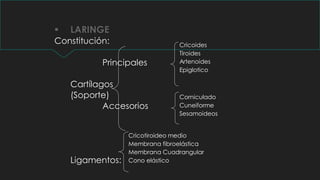

11.  LARINGE
Constitución:
Principales
Cartílagos
(Soporte)
Accesorios
Ligamentos:
Cricoides
Tiroides
Artenoides
Epiglotico
Corniculado
Cuneiforme
Sesamoideos
Cricotiroideo medio
Membrana fibroelástica
Membrana Cuadrangular
Cono elástico

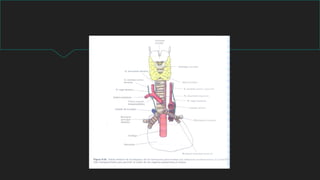

13.  TRAQUEA
Es un tubo cartílago membranoso, que se extiende desde la laringe hasta su
división en bronquios.
Estructura: Constituido por 16 a 30 anillos superpuestos, unidos por ligamentos y
musculatura lisa.
 BRONQUIOS PRINCIPALES
Resultan de la bifurcación de la tráquea, al separarse de Carina forman un ángulo
agudo de aprox. 70º
Su trayecto es extrapulmonar.
El Bronquio Principal Derecho, es más corto, más ancho y más vertical que el
izquierdo.
El Bronquio Principal Izquierdo es más horizontal y largo que el derecho.

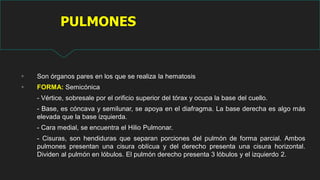

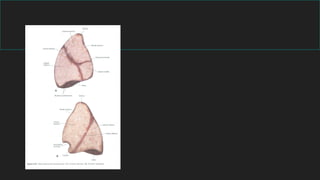

17. PULMONES
 Son órganos pares en los que se realiza la hematosis
 FORMA: Semicónica
- Vértice, sobresale por el orificio superior del tórax y ocupa la base del cuello.
- Base, es cóncava y semilunar, se apoya en el diafragma. La base derecha es algo más
elevada que la base izquierda.
- Cara medial, se encuentra el Hilio Pulmonar.
- Cisuras, son hendiduras que separan porciones del pulmón de forma parcial. Ambos
pulmones presentan una cisura oblícua y del derecho presenta una cisura horizontal.
Dividen al pulmón en lóbulos. El pulmón derecho presenta 3 lóbulos y el izquierdo 2.

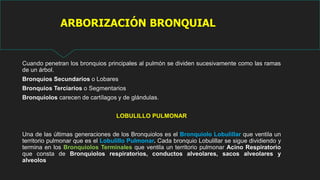

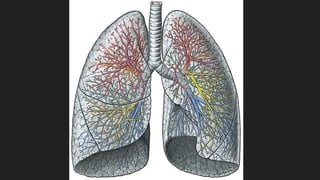

19. ARBORIZACIÓN BRONQUIAL
Cuando penetran los bronquios principales al pulmón se dividen sucesivamente como las ramas
de un árbol.
Bronquios Secundarios o Lobares
Bronquios Terciarios o Segmentarios
Bronquiolos carecen de cartílagos y de glándulas.

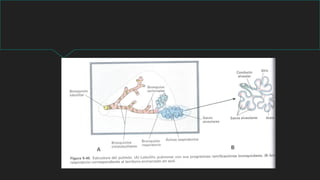

LOBULILLO PULMONAR
Una de las últimas generaciones de los Bronquiolos es el Bronquiolo Lobulillar que ventila un
territorio pulmonar que es el Lobulillo Pulmonar. Cada bronquio Lobulillar se sigue dividiendo y
termina en los Bronquiolos Terminales que ventila un territorio pulmonar Acino Respiratorio
que consta de Bronquiolos respiratorios, conductos alveolares, sacos alveolares y
alveolos

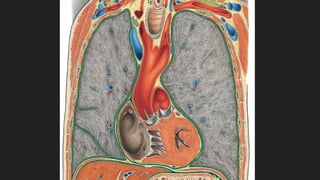

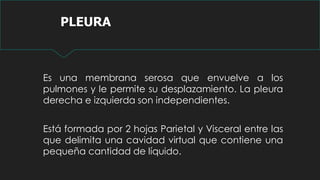

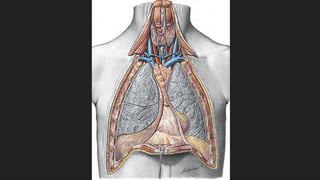

20. PLEURA
Es una membrana serosa que envuelve a los
pulmones y le permite su desplazamiento. La pleura
derecha e izquierda son independientes.
Está formada por 2 hojas Parietal y Visceral entre las
que delimita una cavidad virtual que contiene una
pequeña cantidad de líquido.

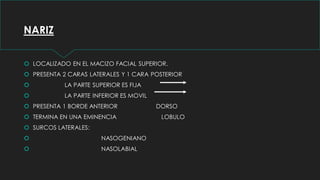

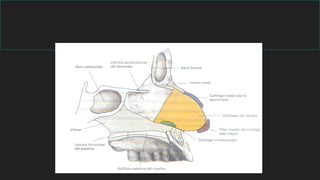

21. NARIZ
 LOCALIZADO EN EL MACIZO FACIAL SUPERIOR.
 PRESENTA 2 CARAS LATERALES Y 1 CARA POSTERIOR
 LA PARTE SUPERIOR ES FIJA
 LA PARTE INFERIOR ES MOVIL
 PRESENTA 1 BORDE ANTERIOR DORSO
 TERMINA EN UNA EMINENCIA LOBULO
 SURCOS LATERALES:
 NASOGENIANO
 NASOLABIAL

22. COMPRENDE:
1. PIRAMIDE NASAL:

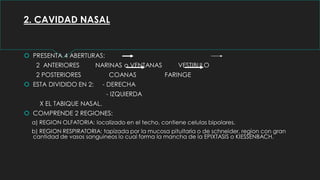

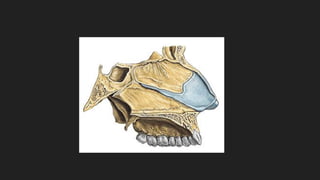

23. 2. CAVIDAD NASAL
 PRESENTA 4 ABERTURAS:
2 ANTERIORES NARINAS o VENTANAS VESTIBULO
2 POSTERIORES COANAS FARINGE
 ESTA DIVIDIDO EN 2: - DERECHA
- IZQUIERDA
X EL TABIQUE NASAL.
 COMPRENDE 2 REGIONES:
a) REGION OLFATORIA: localizado en el techo, contiene celulas bipolares.
b) REGION RESPIRATORIA: tapizada por la mucosa pituitaria o de schneider, region con gran
cantidad de vasos sanguineos lo cual forma la mancha de la EPIXTASIS o KIESSENBACH.

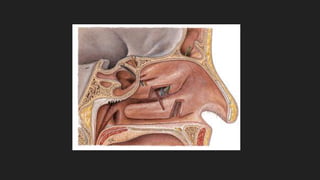

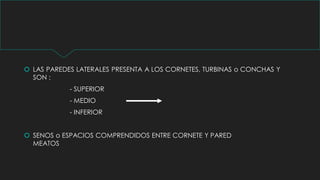

25.  LAS PAREDES LATERALES PRESENTA A LOS CORNETES, TURBINAS o CONCHAS Y
SON :
- SUPERIOR
- MEDIO
- INFERIOR
 SENOS o ESPACIOS COMPRENDIDOS ENTRE CORNETE Y PARED
MEATOS

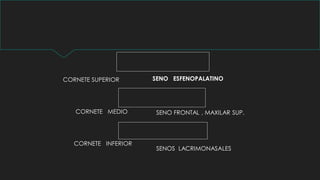

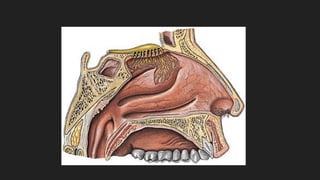

27. CORNETE SUPERIOR
CORNETE MEDIO
CORNETE INFERIOR
SENO ESFENOPALATINO
SENO FRONTAL , MAXILAR SUP.
SENOS LACRIMONASALES

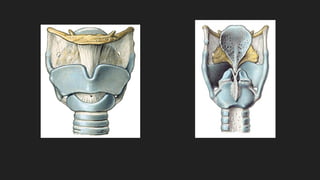

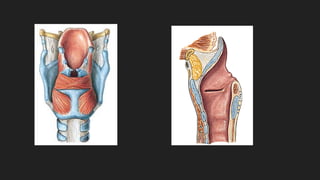

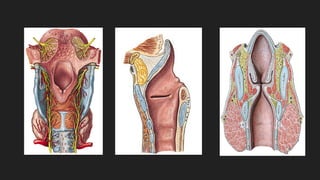

29. LARINGE
 ORGANO IMPAR, HUECO, AERIFERO, FONACION.
 SITUADO EN LA PARTE ½ DEL CUELLO, DEBAJO DE LA LENGUA O HIODES.
 A NIVEL DE C5, C6, C7.
 MIDE 6 cm.
 FORMADO POR 9 CARTILAGOS:
- EPIGLOTIS
- TIROIDES IMPARES
- CRICOIDES
- ARITENOIDES
- CORNICULADO PARES
- CUNEIFORME

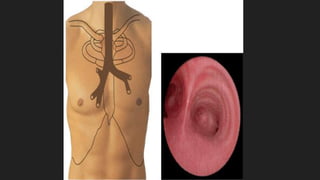

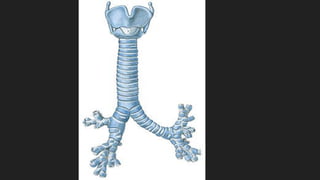

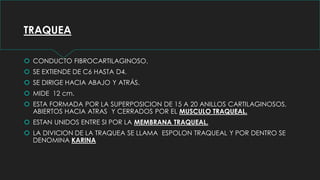

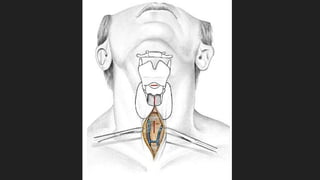

33. TRAQUEA
 CONDUCTO FIBROCARTILAGINOSO.
 SE EXTIENDE DE C6 HASTA D4.
 SE DIRIGE HACIA ABAJO Y ATRÁS.
 MIDE 12 cm.
 ESTA FORMADA POR LA SUPERPOSICION DE 15 A 20 ANILLOS CARTILAGINOSOS,
ABIERTOS HACIA ATRAS Y CERRADOS POR EL MUSCULO TRAQUEAL.
 ESTAN UNIDOS ENTRE SI POR LA MEMBRANA TRAQUEAL.
 LA DIVICION DE LA TRAQUEA SE LLAMA ESPOLON TRAQUEAL Y POR DENTRO SE
DENOMINA KARINA

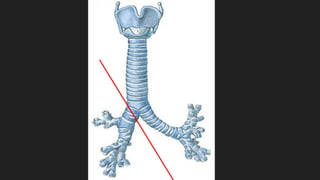

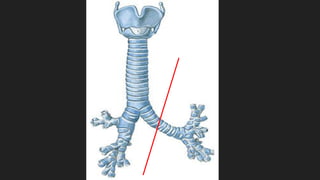

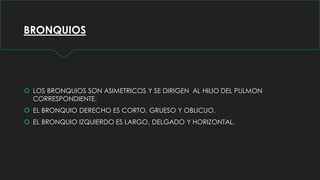

37. BRONQUIOS
 LOS BRONQUIOS SON ASIMETRICOS Y SE DIRIGEN AL HILIO DEL PULMON
CORRESPONDIENTE.
 EL BRONQUIO DERECHO ES CORTO, GRUESO Y OBLICUO.
 EL BRONQUIO IZQUIERDO ES LARGO, DELGADO Y HORIZONTAL.

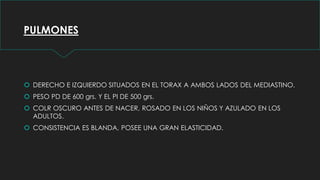

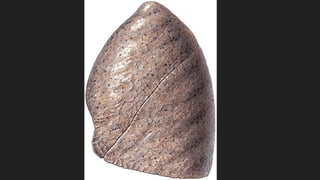

40. PULMONES
 DERECHO E IZQUIERDO SITUADOS EN EL TORAX A AMBOS LADOS DEL MEDIASTINO.
 PESO PD DE 600 grs. Y EL PI DE 500 grs.
 COLR OSCURO ANTES DE NACER, ROSADO EN LOS NIÑOS Y AZULADO EN LOS
ADULTOS.
 CONSISTENCIA ES BLANDA, POSEE UNA GRAN ELASTICIDAD.

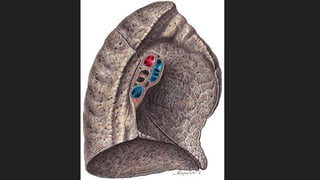

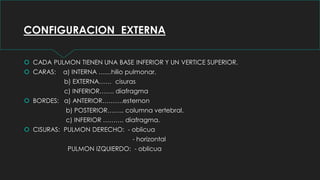

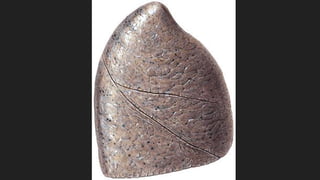

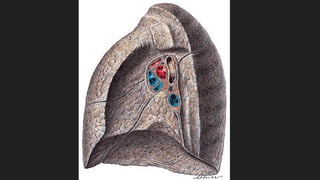

41. CONFIGURACION EXTERNA
 CADA PULMON TIENEN UNA BASE INFERIOR Y UN VERTICE SUPERIOR.
 CARAS: a) INTERNA ……hilio pulmonar.
b) EXTERNA…… cisuras
c) INFERIOR……. diafragma
 BORDES: a) ANTERIOR……….esternon
b) POSTERIOR…….. columna vertebral.
c) INFERIOR ………. diafragma.
 CISURAS: PULMON DERECHO: - oblicua
- horizontal
PULMON IZQUIERDO: - oblicua

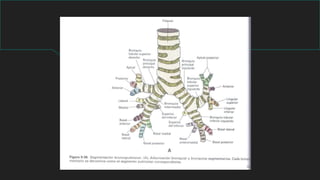

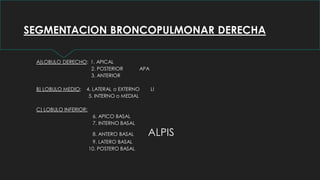

47. SEGMENTACION BRONCOPULMONAR DERECHA
A)LOBULO DERECHO: 1. APICAL
2. POSTERIOR APA
3. ANTERIOR
B) LOBULO MEDIO: 4. LATERAL o EXTERNO LI
5. INTERNO o MEDIAL
C) LOBULO INFERIOR:
6. APICO BASAL
7. INTERNO BASAL
8. ANTERO BASAL ALPIS
9. LATERO BASAL
10. POSTERO BASAL

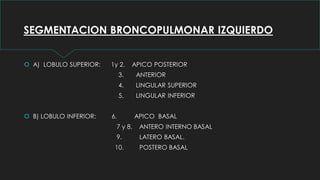

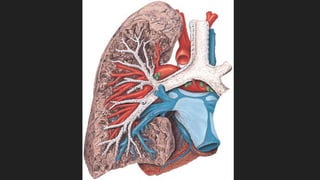

49. SEGMENTACION BRONCOPULMONAR IZQUIERDO
 A) LOBULO SUPERIOR: 1y 2. APICO POSTERIOR
3. ANTERIOR
4. LINGULAR SUPERIOR
5. LINGULAR INFERIOR
 B) LOBULO INFERIOR: 6. APICO BASAL
7 y 8. ANTERO INTERNO BASAL
9. LATERO BASAL.
10. POSTERO BASAL

54. RADIOGRAFIA TORAX

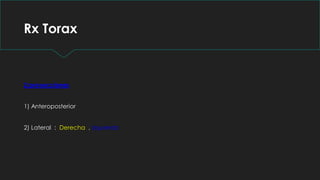

55. Rx Torax
2 proyecciones
1) Anteroposterior
2) Lateral : Derecha , Izquierda

56. TUBO
Máxima
inspiración
Generalidades: Rx de tórax
Examen radiológico básico
Frente PA y Perfil
Examen radiológico básico Frente PA y Perfil

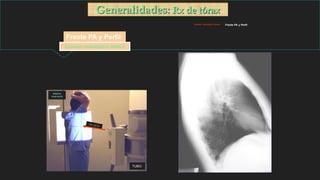

57. TUBO
Máxima
inspiración
Generalidades: Rx de tórax
Examen radiológico básico
Frente PA y Perfil
Examen radiológico básico Frente PA y Perfil

58. RADIOLOGIA DE TORAX
 Un estudio radiográfico de tórax que carece de calidad, confunde
al clínico y puede conducirlo a tomar decisiones erróneas.
 Correcta exposición
 Correcta posición
 Numero adecuado de proyecciones

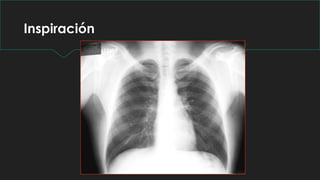

59. Inspiración

60. Rx Mal inspirada

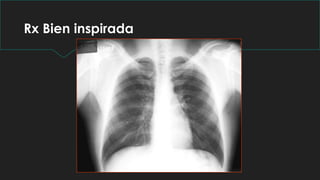

61. Rx Bien inspirada

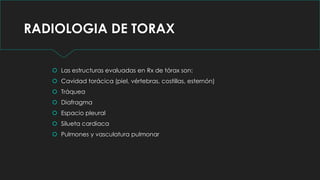

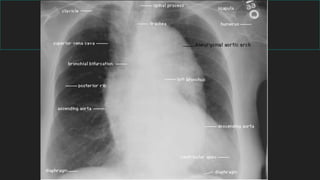

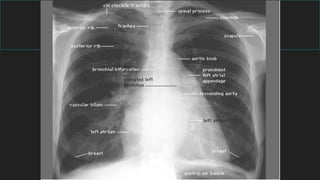

62. RADIOLOGIA DE TORAX
 Las estructuras evaluadas en Rx de tórax son:
 Cavidad torácica (piel, vértebras, costillas, esternón)
 Tráquea
 Diafragma
 Espacio pleural
 Silueta cardiaca
 Pulmones y vasculatura pulmonar

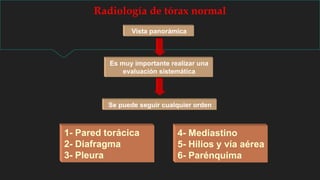

64. Radiología de tórax normal
Es muy importante realizar una
evaluación sistemática
Se puede seguir cualquier orden
1- Pared torácica
2- Diafragma
3- Pleura
4- Mediastino
5- Hilios y vía aérea
6- Parénquima
Vista panorámica

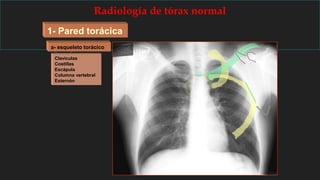

65. Radiología de tórax normal
1- Pared torácica
a- esqueleto torácico
Claviculas
Costillas
Escápula
Columna vertebral
Esternón

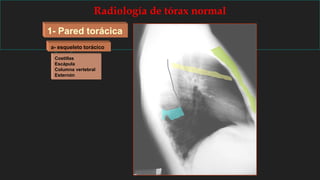

66. Radiología de tórax normal
1- Pared torácica
a- esqueleto torácico
Costillas
Escápula
Columna vertebral
Esternón

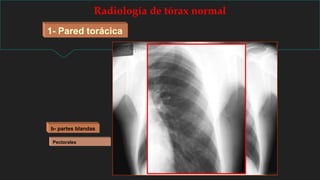

67. Radiología de tórax normal
1- Pared torácica
Pectorales
b- partes blandas

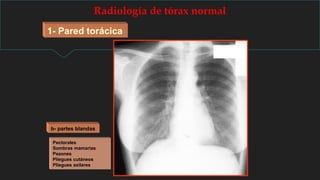

68. Radiología de tórax normal
1- Pared torácica
Pectorales
Sombras mamarias
Pezones
Pliegues cutáneos
Pliegues axilares
b- partes blandas

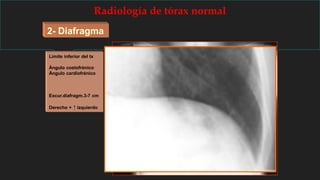

69. Radiología de tórax normal
2- Diafragma
Límite inferior del tx
Ángulo costofrénico
Ángulo cardiofrénico
Excur.diafragm.3-7 cm
Derecho + ↑ izquierdo

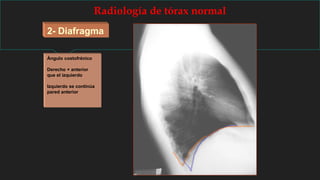

70. Radiología de tórax normal
2- Diafragma
Ángulo costofrénico
Derecho + anterior
que el izquierdo
Izquierdo se continúa
pared anterior

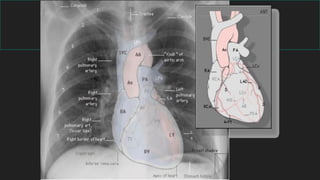

71. TVBI ASI
4- Mediastino
- Región situada centralmente
- Límites son:
opérculo torácico (sup.)
diafragma (inf.)
esternón (ant.)
columna vertebral (post.)
BORDE DERECHO
TVBD
VCS
Ao ascendente
VCS
TVBDAo ascendente
Aurícula derecha
Aurícula derecha
BORDE IZQUIERDO
TVBI Art.
Subclavia
Botón aórticoTronco de la arteria
pulmonar
Cayado
aórtico
Tronco de la
art. pulmonar
Orejuela de la
aurícula izquierda
Orejuela
aurícula
izquierda
Ventrículo izquierdo
Ventrículo
izquierdo
Radiología de tórax normal

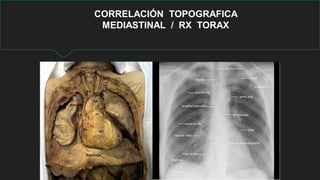

73. CORRELACIÓN TOPOGRAFICA
MEDIASTINAL / RX TORAX

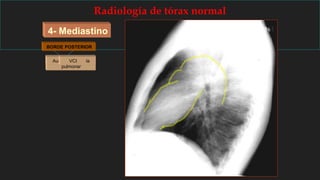

74. 4- Mediastino
Radiología de tórax normal
BORDE ANTERIOR
Ventrículo derechoTronco de la arteria
pulmonar
AortaAurícula izquierdaVCI
BORDE POSTERIOR

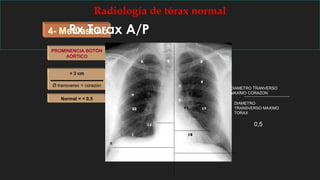

75. 4- Mediastino
Radiología de tórax normal
ÍNDICE
CARDIOTORÁCICO
Ǿ transverso > tórax
Ǿ transverso > corazón
Normal = < 0,5
PROMINENCIA BOTÓN
AÓRTICO
< 3 cm
Rx Torax A/P
0,5
DIAMETRO TRANVERSO
MAXIMO CORAZON
DIAMETRO
TRANSVERSO MAXIMO
TORAX

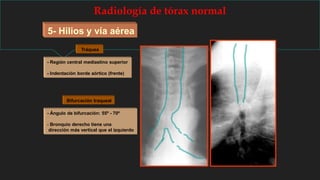

76. Radiología de tórax normal

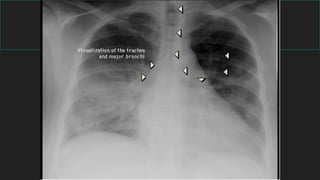

5- Hilios y vía aérea
Tráquea
- Región central mediastino superior
- Indentación borde aórtico (frente)
Bifurcación traqueal
- Ángulo de bifurcación: 55º - 70º
- Bronquio derecho tiene una
dirección más vertical que el izquierdo

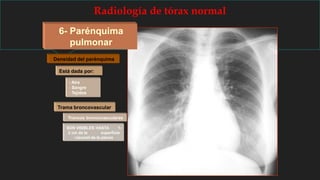

78. Radiología de tórax normal
6- Parénquima
pulmonar
Densidad del parénquima
Está dada por:
- Aire
- Sangre
- Tejidos
Trama broncovascular
Troncos broncovasculares
SON VISIBLES HASTA 1-
2 cm de la superficie
visceral de la pleura

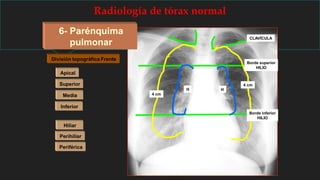

79. Radiología de tórax normal
6- Parénquima
pulmonar
División topográfica Frente
Apical
Superior
Media
Inferior
Hiliar
Perihiliar
Periférica
CLAVÍCULA
Borde superior
HILIO
Borde inferior
HILIO
H H
4 cm
4 cm

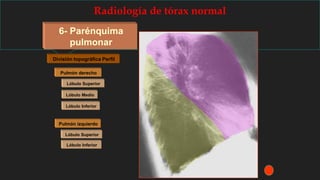

80. Radiología de tórax normal
6- Parénquima
pulmonar
División topográfica Perfil
Lóbulo Superior
Lóbulo Medio
Lóbulo Inferior
Pulmón derecho
Pulmón izquierdo
Lóbulo Superior
Lóbulo Inferior

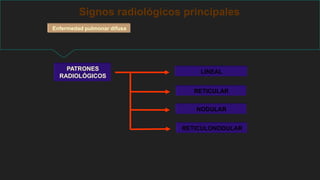

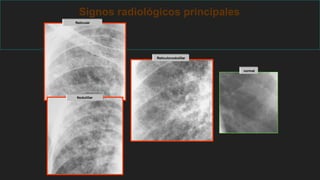

81. Signos radiológicos principales
Enfermedad pulmonar difusa

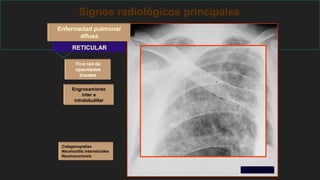

PATRONES
RADIOLÓGICOS
LINEAL
RETICULAR
NODULAR
RETICULONODULAR

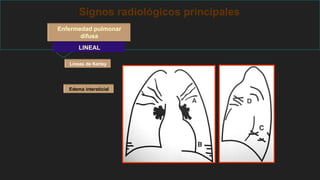

82. Signos radiológicos principales
Enfermedad pulmonar
difusa
LINEAL
Líneas de Kerley
Edema intersticial

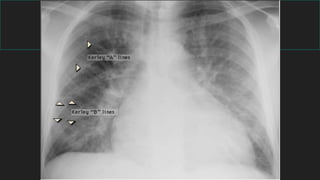

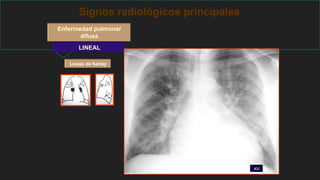

83. Signos radiológicos principales
Enfermedad pulmonar
difusa
LINEAL
Líneas de Kerley
ICC

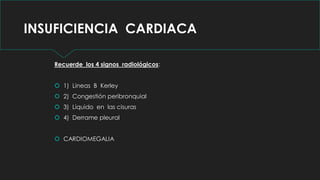

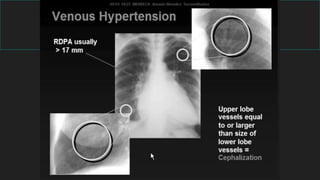

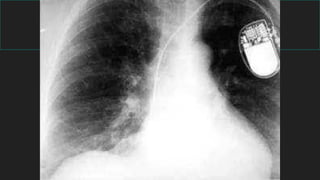

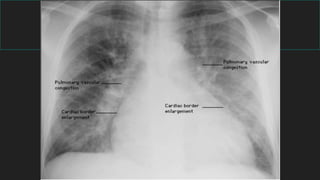

84. INSUFICIENCIA CARDIACA
Recuerde los 4 signos radiológicos:
 1) Lineas B Kerley
 2) Congestión peribronquial
 3) Liquido en las cisuras
 4) Derrame pleural
 CARDIOMEGALIA

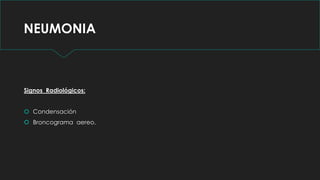

91. NEUMONIA
Signos Radiológicos:
 Condensación
 Broncograma aereo.

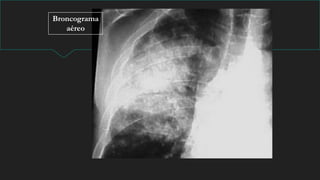

92. Broncograma
aéreo

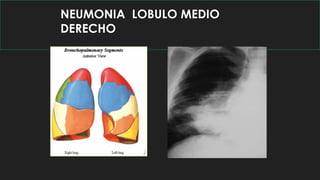

93. NEUMONIA LOBULO MEDIO
DERECHO

94. Condensación basal izquierda retrocardíaca

95. Signos radiológicos principales
Enfermedad pulmonar
difusa
RETICULAR
Fina red de
opacidades
lineales
Engrosamiento
inter e
intralobulillar
Colagenopatías
Neumonitis intersticiales
Neumoconiosis
Colagenopatía

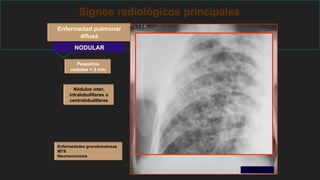

96. Signos radiológicos principales
Enfermedad pulmonar
difusa
NODULAR
Pequeños
nódulos < 3 mm
Nódulos inter,
intralobulillares o
centrolobulillares
TBC miliar
Enfermedades granulomatosas
MTS
Neumoconiosis

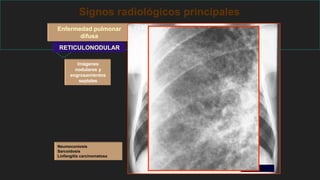

97. Signos radiológicos principales
Enfermedad pulmonar
difusa
RETICULONODULAR
Imágenes
nodulares y
engrosamientos
septales
Neumoconiosis
Sarcoidosis
Linfangitis carcinomatosa
Sarcoidosis

98. Signos radiológicos principales
Reticulonoduiillar
Reticular
Nodulillar
normal

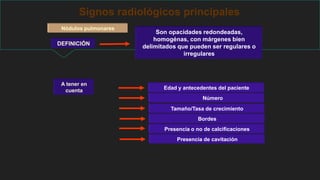

99. Signos radiológicos principales
Nódulos pulmonares
DEFINICIÓN
Son opacidades redondeadas,
homogénas, con márgenes bien
delimitados que pueden ser regulares o
irregulares
Edad y antecedentes del paciente
Número
Tamaño/Tasa de crecimiento
Bordes
Presencia o no de calcificaciones
Presencia de cavitación
A tener en
cuenta

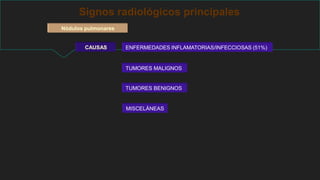

100. Signos radiológicos principales
CAUSAS
Nódulos pulmonares
ENFERMEDADES INFLAMATORIAS/INFECCIOSAS (51%)
TUMORES MALIGNOS
TUMORES BENIGNOS
MISCELÁNEAS

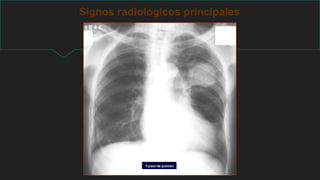

101. Signos radiológicos principales
Tumor de pulmón

102. Signos radiológicos principales
MTS cáncer de colon

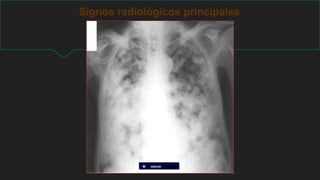

103. Signos radiológicos principales
MTS cáncer de mama

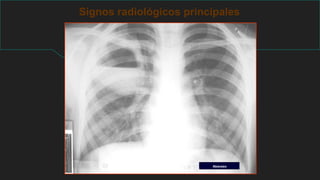

104. Signos radiológicos principales
Absceso

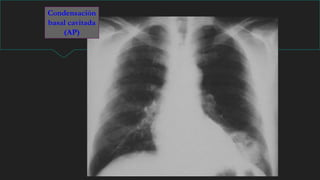

105. Condensación
basal cavitada
(AP)

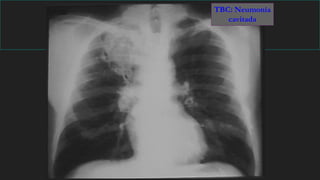

106. TBC: Neumonía
cavitada

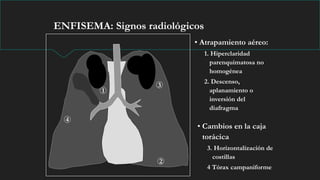

107. ENFISEMA: Signos radiológicos
• Atrapamiento aéreo:
1. Hiperclaridad
parenquimatosa no
homogénea
2. Descenso,
aplanamiento o
inversión del
diafragma
• Cambios en la caja
torácica
3. Horizontalización de
costillas
4 Tórax campaniforme
1
2
4
3

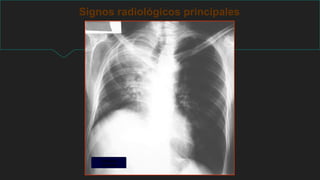

108. Signos radiológicos principales
Enfisema
vicariante

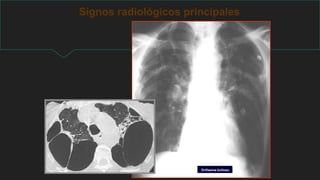

109. Signos radiológicos principales
Enfisema bulloso

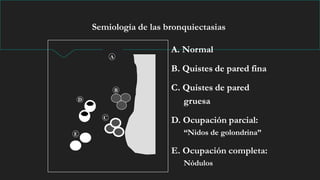

110. Semiología de las bronquiectasias
A
A. Normal
B
C
D
E
A. Normal
B. Quistes de pared fina
A. Normal
B. Quistes de pared fina
C. Quistes de pared
gruesa
A. Normal
B. Quistes de pared fina
C. Quistes de pared
gruesa
D. Ocupación parcial:
“Nidos de golondrina”
A. Normal
B. Quistes de pared fina
C. Quistes de pared
gruesa
D. Ocupación parcial:
“Nidos de golondrina”
E. Ocupación completa:
Nódulos

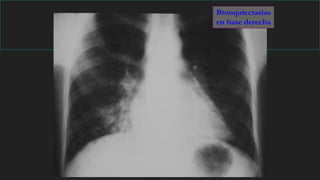

111. Bronquiectasias
en base derecha

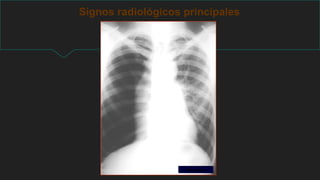

112. Signos radiológicos principales
Neumotórax

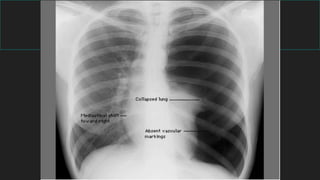

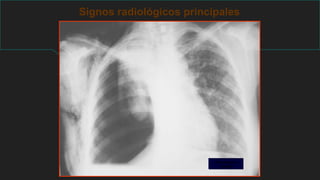

113. Signos radiológicos principales
Neumotórax a
tensión

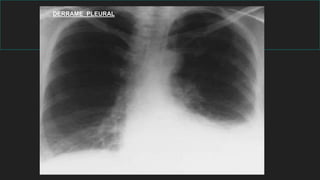

115. DERRAME PLEURAL
