Ingeniería mecatrónica


                         Curso enero-junio 2013




M.C. Víctor Manuel Pérez Pérez                Correo: victorjrdual@yahoo.com.mx
                                                                        1
1.1 Introducción al control digital
                       ¿Que es un sistema de control ?
                     Un sistema de control puede ser definido como el medio
             a través del cual una cantidad o variable cualquiera de interés
             en una máquina, mecanismo o proceso, es mantenido o alterado
             de acuerdo con un patrón de comportamiento deseado. Como
             ejemplo, considérese el sistema de impulsión de un automóvil.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ    CONTROL DIGITAL                         2
Por el tipo de retroalimentación:
            • Lazo abierto: La salida no tiene ningún efecto en la acción de
            control. La salida no se mide ni se retroalimenta para ser
            comparada con la entrada.
            • Lazo cerrado: Conocidos como sistemas retroalimentados.
            La señal de error (diferencia entre la señal de referencia y la
            señal retroalimentada) es alimentada al controlador para
            reducir el error y llevar a la señal de salida a un valor deseado.

M.C. VÍCTOR MANUEL PÉREZ PÉREZ    CONTROL DIGITAL                           3
Historia
             Años 50’s aparición en aplicaciones de misiles y
             aviones.

             De donde surgen 6 periodos importantes:

              1955
              Periodo Pionero Texaco en Procesos Industriales

                    Sistemas de Cómputo lentos, grandes, y no confiables
                    Estudios de viabilidad.
                    Operaciones de + de 1 ms, * de 20 ms
                    Encontrar condiciones óptimas, programas funcionales y
                     planeación de la producción.



M.C. VÍCTOR MANUEL PÉREZ PÉREZ     CONTROL DIGITAL                       4

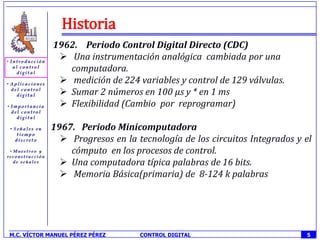

Historia
             1962. Periodo Control Digital Directo (CDC)
               Una instrumentación analógica cambiada por una
                computadora.
               medición de 224 variables y control de 129 válvulas.
               Sumar 2 números en 100 µs y * en 1 ms
               Flexibilidad (Cambio por reprogramar)

            1967. Periodo Minicomputadora
               Progresos en la tecnología de los circuitos Integrados y el
                cómputo en los procesos de control.
               Una computadora típica palabras de 16 bits.
               Memoria Básica(primaria) de 8-124 k palabras




M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL                         5
Historia
             1972. Periodo Micro-Computadora y Periodo Control
             digital de uso General.
              Aumento en la funcionalidad y disminución del precio
                propicio el desarrollo mayor del control por computadora
              Microprocesadores.
              Aplicaciones en la industrial del automóvil, cd players y
                video .
              Control lógico programable PLC
              Control con lazos internos e interrelacionados.

             1980 Control Distribuido
              Control de plantas enteras
              Interacción microcomputadoras y trabajo,
              Memoria básica(primaria) de 8-124 k palabras
              CDC 1700 tiempos de + de 2 µs y * de 7 µs

M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL                           6
Historia
             FUTURO
                Conocimiento de procesos
                Tecnología de la medición
                Tecnología de la computadora
                Teoría del control




M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL   7
Control digital o discreto:
                Sistema procesador diseñado para que el sistema de control
             logre las especificaciones requeridas.
                Este sistema trabaja u opera en instantes de tiempo
             predeterminados, múltiplos del periodo de muestreo y es, por
             tanto, un sistema síncrono. La operatividad del sistema o su
             funcionamiento de procesado queda caracterizada plenamente
             mediante su ecuación en diferencias.




                         Diagrama de bloques de un sistema de control discreto

M.C. VÍCTOR MANUEL PÉREZ PÉREZ         CONTROL DIGITAL                           8
Componentes del control digital




                  El muestreo o discretización transforma las señales de
               tiempo continuo en datos de tiempo discreto.
                  Muestreador y retenedor(Sample-and-Hold, S/H). Es un
              circuito que recibe una señal analógica y la mantiene en un
              valor constante durante un tiempo específico.
                 Convertidor analógico-digital (A/D). Conocido también
              como codificador, convierte una señal analógica en una señal
              digital, usualmente una señal codificada numéricamente.
M.C. VÍCTOR MANUEL PÉREZ PÉREZ    CONTROL DIGITAL                            9
Componentes del control digital




               Convertidor digital-analógico (D/A). También llamado
             decodificador, convierte una señal digital (datos codificados
             numéricamente) en una señal analógica.

                Planta o proceso. Una planta es cualquier objeto físico a
             ser controlado.
                Transductor. Dispositivo que convierte una señal de
             entrada en una señal de salida de naturaleza diferente a la de
             la entrada.
M.C. VÍCTOR MANUEL PÉREZ PÉREZ    CONTROL DIGITAL                         10
1.2 Aplicaciones del control digital




M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL       11
Control de nivel




                                                   24 agosto 2010
M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL                12
1.3 Importancia del control digital
                   Ventajas del control analógico
              La ventaja del controlador analógico es que el sistema trabaja
               en tiempo real y puede tener un ancho de banda muy grande.
               Esto es equivalente a tener una frecuencia de muestreo infinita ,
               de modo que el efecto del controlador siempre esta presente.

                   Ventajas del control digital
               Los componentes digitales tienen menor susceptibilidad al
                envejecimiento y a las variaciones de las condiciones
                ambientales.
               Los componentes digitales son menos sensibles al ruido y las
                perturbaciones.
               Los procesadores digitales tienen un tamaño y peso menor .
               Un cambio en el control no requiere cambios en el hardware.
               Proporcionan una mayor sensibilidad a las variaciones en los
                parámetros.
M.C. VÍCTOR MANUEL PÉREZ PÉREZ     CONTROL DIGITAL                             13
Desventajas control digital
              Limitaciones en la velocidad de calculo, en la resolución de la
               señal debido a la longitud de la palabra finita del procesador
               digital en contraste los controladores analógicos que trabajan en
               tiempo real y tiene una resolución teóricamente infinita.

              La limitación en la velocidad de calculo provoca retrasos en el
               lazo de control, los cuales pueden provocar inestabilidad en el
               sistema.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ     CONTROL DIGITAL                            14
1.4 Señales en tiempo discreto
              Señales analógicas: Son aquellas
               cuya variación, tanto en amplitud
               como a lo largo del tiempo, es
               continua. Es decir, pueden tomar
               cualquier valor real, en cualquier
               instante de tiempo.

              Señales discretas: Son aquellas
               cuya evolución se rige por un
               determinado conjunto finito de
               valores posibles. Según dónde tome
               este conjunto de valores, podremos
               distinguir entre señales discretas
               en amplitud o discretas en tiempo.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ    CONTROL DIGITAL   15
Señales digitales y codificación.
                      El sistema numérico estándar usado para procesar señales
             digitales es el sistema binario. En este sistema el grupo de códigos
             consiste en n pulsos donde cada uno indica “encendido, (1)” o
             “apagado (0)”. La información transmitida digitalmente tiene la
             forma de bits (0 o 1). Así, el valor numérico de una palabra digital
             representa la magnitud de la información en la variable que
             representa la palabra.

             La longitud de palabra es una medida de la exactitud que tiene la
             computadora digital para guardar y manipular señales digitales.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ     CONTROL DIGITAL                             16
1.4 Muestreo y reconstrucción de señales
                Señales del sistema digital




             PDS=procesador digital de señales
M.C. VÍCTOR MANUEL PÉREZ PÉREZ         CONTROL DIGITAL   17
Acondicionamiento de señales analógicas
             Traducción de analógico a digital=digitalización
              Aislamiento
              Linealización
              Filtrado
              Amplificación o atenuación
              Normalización


                                                                        Sistema
                  Proceso         Transductor       acondicionamiento
                                                                         Digital


                       Interface= frontera entre 2 sistemas

             PDS=procesador digital de señales
M.C. VÍCTOR MANUEL PÉREZ PÉREZ          CONTROL DIGITAL                            18
Elementos básicos del sistema de adquisición

              Amplificador o atenuador (OPAMP)
              Filtro
              Multiplexor (recibe varias señales y canaliza solo 1)
              Sample & hold (Mantiene valor para ayudarle al convertidor a
               traducir)
              ADC (codificación voltaje a código digital)



             Sistema va a ser diseñado en base al requerimiento del sistema de
             adquisición de señales.




             PDS=procesador digital de señales
M.C. VÍCTOR MANUEL PÉREZ PÉREZ         CONTROL DIGITAL                      19
La señal a controlar y(t), es muestreada a partir de un convertidor
             analógico digital A/D y comparada con el valor de referencia (o set-
             point) r(nT) almacenado en una posición de memoria de un
             microcontrolador.

                La información que resulta de esta comparación (señal de error
             discreta e(nT) es procesada por el microcontrolador , que mediante un
             algoritmo recursivo, genera una señala de mando discreta u(nT) que
             es convertida en analógica a través de un convertidor D/A.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ      CONTROL DIGITAL                            20
Esta secuencia de operaciones es realizada cada T segundos,
             siendo T el periodo de muestreo.

             Un muestreador es un dispositivo que convierte una señal analógica
             en un tren de pulsos.
             Un retenedor es un dispositivo que mantiene o congela el valor de una
             señal durante un tiempo prescrito.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ      CONTROL DIGITAL                            21
ADC             Códigos digitales.


                       Rango de entradas de señales analógicas.




                      Digitalización implica muestreo de señal analógica.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ       CONTROL DIGITAL                          22
Muestreo de la señal analógica
               Para convertir una señal analógica en digital, el primer paso
             consiste en realizar un muestreo (sampling) de ésta, o lo que es igual,
             tomar diferentes muestras de tensiones o voltajes en diferentes puntos
             de la onda senoidal. La frecuencia a la que se realiza el muestreo se
             denomina razón, tasa o también frecuencia de muestreo y se mide en
             kilo Hertz (kHz).




M.C. VÍCTOR MANUEL PÉREZ PÉREZ      CONTROL DIGITAL                               23
Cuantización y codificación

               Una vez realizado el muestreo, el siguiente paso es la cuantización
             de la señal analógica. Para esta parte del proceso los valores continuos
             de la sinusoide se convierten en series de valores numéricos decimales
             discretos correspondientes a los diferentes niveles o variaciones de
             voltajes que contiene la señal analógica original.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ       CONTROL DIGITAL                              24
La codificación permite asignarle valores numéricos
              binarios equivalentes a los valores de tensiones o voltajes que
              conforman la señal eléctrica analógica original.




             un muestreo realizado a 8 bits tendrá menos calidad y respuesta de
             frecuencia que otro realizado a 16 bits, y se aproximará más a la
             forma que tenía la señal analógica original.
M.C. VÍCTOR MANUEL PÉREZ PÉREZ     CONTROL DIGITAL                           25
M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL   26
M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL   27
Parámetros Conversión analógico/digital




M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL           28
M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL   29
En el grafico de abajo se observa un muestreo pobre, hace
              falta mas muestreo




M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL                     30
En el grafico de abajo se observa un sobre muestreo, solo
              una zona a sido muestreada




M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL                      31
En el grafico de abajo se observa que la parte que
              necesita mas muestreo, no se esta realizando.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL                   32
En el grafico de abajo se observa como se corrige el
              muestreo y la parte de la señal donde se necesita mas
              muestreo se realiza.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL                      33
La operación del S/H se puede representar con el circuito de la figura:




              El cierre del interruptor está controlado por un comando de muestreo
              de forma que cuando éste ocurre el S/H muestrea y sigue la señal de
              entrada es(t) . Cuando el interruptor se abre, la salida e0(t) se
              mantiene constante e igual al voltaje a través del capacitor
              El muestreador y el retenedor son necesarios en el convertidor A/D
              para producir un numero que represente en forma precisa la señal de
              entrada en el instante de muestreo.
complemento   En la practica, la duración del muestreo es muy corta comparada con
              el periodo de muestreo T. Cuando la duración del muestreo es
              despreciable, el muestreador se considera como “ideal” .

M.C. VÍCTOR MANUEL PÉREZ PÉREZ        CONTROL DIGITAL                               34
Cuando el interruptor está cerrado (señal de entrada
              conectada) el modo de operación es el de seguimiento. La carga en el
              capacitor sigue al voltaje de entrada. Cuando el interruptor está
              abierto (señal de entrada desconectada) el modo de operación es de
              retención y el voltaje del capacitor se mantiene constante por un
              tiempo especifico.




complemento




M.C. VÍCTOR MANUEL PÉREZ PÉREZ       CONTROL DIGITAL                             35
complemento




M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL   36
complemento




M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL   37
Retención de datos.

                      En un muestreador convencional, un interruptor se cierra
             cada periodo de muestreo T para admitir una señal de entrada. En
             términos prácticos, la duración del muestreo es mucho más corta que
             la constante de tiempo más significativa de la planta.

              Un muestreador convierte una señal en tiempo continuo en un tren de
             pulsos que se presenta en los instantes de muestreo t = 0, T, 2T, … Entre
             dos instantes de muestreo consecutivos el muestreador no transfiere
             información.

             La retención de datos es un proceso de generación de una señal en
             tiempo continuo h(t) a partir de una señal en tiempo discreto x(kT).
             Un circuito retenedor convierte la señal muestreada en una señal en
             tiempo continuo, que reproduce aproximadamente la señal aplicada
             al muestreador.


M.C. VÍCTOR MANUEL PÉREZ PÉREZ       CONTROL DIGITAL                                38
La señal h(t) en el intervalo de tiempo kT ≤ t < (k+1) T se puede
             aproximar mediante un polinomio en τ como:




             donde 0 ≤ τ < T.
             La señal h(kT) debe ser igual a x(kT), por lo que:




             Al circuito de retención de datos con un extrapolador de orden n se le
             denomina retenedor de n-esimo orden y emplea los n+1 datos
             discretos anteriores x((k-n)T), x((k-n+1)T), … , x(kT) para generar
             una señal h(kT+τ).


M.C. VÍCTOR MANUEL PÉREZ PÉREZ       CONTROL DIGITAL                             39
La exactitud en la aproximación de la señal en tiempo continuo se
              mejora a medida que el numero de muestras anteriores utilizadas se
              incrementa. Sin embargo, esta mejoría en la exactitud implica un
              tiempo de retraso mayor. En sistemas de control en lazo cerrado,
              cualquier tipo de retardo adicional en el lazo afectará la estabilidad
              del sistema pudiendo causar incluso su inestabilidad.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ       CONTROL DIGITAL                              40
Retenedor de orden cero.
              Cuando n=0, se tiene que h(kT+τ) = x(kT), donde 0 ≤ τ < T y k = 0, 1,
              2, … El retenedor de orden cero retiene la amplitud de la muestra de
              un instante de muestreo al siguiente. Su salida es una función
              escalón. La figura presenta un retenedor de orden cero.




              La señal de entrada x(t) se muestrea en instantes discretos y la señal
              muestreada se pasa a través del retenedor de orden cero. El circuito
              del retenedor de orden cero suaviza la señal muestreada para
              producir la señal h(t), la cual es constante desde el ultimo valor
              muestreado hasta que se puede disponer de la siguiente muestra.
              Esto es:

M.C. VÍCTOR MANUEL PÉREZ PÉREZ      CONTROL DIGITAL                               41
Retenedor de orden cero.

              La exactitud del retenedor de orden cero como un extrapolador
              depende de la frecuencia de muestreo ωs; su salida se puede hacer
              tan cercana a la señal en tiempo continuo original haciendo que el
              periodo de muestreo T sea tan pequeño como la situación practica lo
              permita.


              * Mientras menos términos utilice mas error va haber y entre mayor
              orden , menor velocidad ya que se retroalimenta por cada grado que
              aumenta.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ     CONTROL DIGITAL                             42
Teorema de muestreo.

                  Si la frecuencia de muestreo es suficientemente alta (tiempo de
             muestreo suficientemente corto), comparada con la componente mas
             alta en frecuencia que se incluye en la señal en tiempo continuo, las
             características de amplitud de la señal en tiempo continuo se pueden
             preservar en la envolvente de la señal muestreada.

             Para reconstruir la señal original a partir de una señal muestreada,
             existe una frecuencia mínima que la operación de muestreo debe
             satisfacer.


                      El teorema de muestreo establece que si ωs, definida como
             2π / T, donde T es el periodo de muestreo, es mayor que 2 ω1, ( ωs >
             2 ω1 ), donde ω1 es la componente de más alta frecuencia presente
             en la señal de tiempo continuo x(t), entonces la señal x(t) se puede
             reconstruir completamente a partir de la señal muestreada x*(t).

M.C. VÍCTOR MANUEL PÉREZ PÉREZ      CONTROL DIGITAL                              43
Si aumento la frecuencia hay mas puntos de coincidencia pero no me
             sirve, igual si hay una con menos frecuencia no sirve, hay que
             encontrar una muy parecida.




M.C. VÍCTOR MANUEL PÉREZ PÉREZ     CONTROL DIGITAL                            44
M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL   45
FRECUENCIA DE MUESTREO
              Problema
              Como se determina una frecuencia (periodo) de muestreo para
              asegurar que la información esencial de la señal continua x(t) estará
              presente en la señal muestreada x*(t).




M.C. VÍCTOR MANUEL PÉREZ PÉREZ      CONTROL DIGITAL                              46
M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL   47

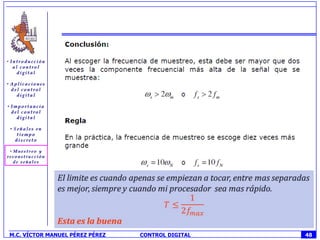

M.C. VÍCTOR MANUEL PÉREZ PÉREZ   CONTROL DIGITAL   48

Control digital

  • 1.
    Ingeniería mecatrónica Curso enero-junio 2013 M.C. Víctor Manuel Pérez Pérez Correo: victorjrdual@yahoo.com.mx 1
  • 2.
    1.1 Introducción alcontrol digital ¿Que es un sistema de control ? Un sistema de control puede ser definido como el medio a través del cual una cantidad o variable cualquiera de interés en una máquina, mecanismo o proceso, es mantenido o alterado de acuerdo con un patrón de comportamiento deseado. Como ejemplo, considérese el sistema de impulsión de un automóvil. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 2
  • 3.
    Por el tipode retroalimentación: • Lazo abierto: La salida no tiene ningún efecto en la acción de control. La salida no se mide ni se retroalimenta para ser comparada con la entrada. • Lazo cerrado: Conocidos como sistemas retroalimentados. La señal de error (diferencia entre la señal de referencia y la señal retroalimentada) es alimentada al controlador para reducir el error y llevar a la señal de salida a un valor deseado. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 3
  • 4.
    Historia Años 50’s aparición en aplicaciones de misiles y aviones. De donde surgen 6 periodos importantes: 1955 Periodo Pionero Texaco en Procesos Industriales  Sistemas de Cómputo lentos, grandes, y no confiables  Estudios de viabilidad.  Operaciones de + de 1 ms, * de 20 ms  Encontrar condiciones óptimas, programas funcionales y planeación de la producción. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 4
  • 5.
    Historia 1962. Periodo Control Digital Directo (CDC)  Una instrumentación analógica cambiada por una computadora.  medición de 224 variables y control de 129 válvulas.  Sumar 2 números en 100 µs y * en 1 ms  Flexibilidad (Cambio por reprogramar) 1967. Periodo Minicomputadora  Progresos en la tecnología de los circuitos Integrados y el cómputo en los procesos de control.  Una computadora típica palabras de 16 bits.  Memoria Básica(primaria) de 8-124 k palabras M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 5
  • 6.
    Historia 1972. Periodo Micro-Computadora y Periodo Control digital de uso General.  Aumento en la funcionalidad y disminución del precio propicio el desarrollo mayor del control por computadora  Microprocesadores.  Aplicaciones en la industrial del automóvil, cd players y video .  Control lógico programable PLC  Control con lazos internos e interrelacionados. 1980 Control Distribuido  Control de plantas enteras  Interacción microcomputadoras y trabajo,  Memoria básica(primaria) de 8-124 k palabras  CDC 1700 tiempos de + de 2 µs y * de 7 µs M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 6
  • 7.
    Historia FUTURO  Conocimiento de procesos  Tecnología de la medición  Tecnología de la computadora  Teoría del control M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 7
  • 8.
    Control digital odiscreto: Sistema procesador diseñado para que el sistema de control logre las especificaciones requeridas. Este sistema trabaja u opera en instantes de tiempo predeterminados, múltiplos del periodo de muestreo y es, por tanto, un sistema síncrono. La operatividad del sistema o su funcionamiento de procesado queda caracterizada plenamente mediante su ecuación en diferencias. Diagrama de bloques de un sistema de control discreto M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 8
  • 9.
    Componentes del controldigital El muestreo o discretización transforma las señales de tiempo continuo en datos de tiempo discreto. Muestreador y retenedor(Sample-and-Hold, S/H). Es un circuito que recibe una señal analógica y la mantiene en un valor constante durante un tiempo específico. Convertidor analógico-digital (A/D). Conocido también como codificador, convierte una señal analógica en una señal digital, usualmente una señal codificada numéricamente. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 9
  • 10.
    Componentes del controldigital Convertidor digital-analógico (D/A). También llamado decodificador, convierte una señal digital (datos codificados numéricamente) en una señal analógica. Planta o proceso. Una planta es cualquier objeto físico a ser controlado. Transductor. Dispositivo que convierte una señal de entrada en una señal de salida de naturaleza diferente a la de la entrada. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 10
  • 11.
    1.2 Aplicaciones delcontrol digital M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 11
  • 12.
    Control de nivel 24 agosto 2010 M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 12
  • 13.
    1.3 Importancia delcontrol digital Ventajas del control analógico  La ventaja del controlador analógico es que el sistema trabaja en tiempo real y puede tener un ancho de banda muy grande. Esto es equivalente a tener una frecuencia de muestreo infinita , de modo que el efecto del controlador siempre esta presente. Ventajas del control digital  Los componentes digitales tienen menor susceptibilidad al envejecimiento y a las variaciones de las condiciones ambientales.  Los componentes digitales son menos sensibles al ruido y las perturbaciones.  Los procesadores digitales tienen un tamaño y peso menor .  Un cambio en el control no requiere cambios en el hardware.  Proporcionan una mayor sensibilidad a las variaciones en los parámetros. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 13
  • 14.
    Desventajas control digital  Limitaciones en la velocidad de calculo, en la resolución de la señal debido a la longitud de la palabra finita del procesador digital en contraste los controladores analógicos que trabajan en tiempo real y tiene una resolución teóricamente infinita.  La limitación en la velocidad de calculo provoca retrasos en el lazo de control, los cuales pueden provocar inestabilidad en el sistema. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 14
  • 15.
    1.4 Señales entiempo discreto  Señales analógicas: Son aquellas cuya variación, tanto en amplitud como a lo largo del tiempo, es continua. Es decir, pueden tomar cualquier valor real, en cualquier instante de tiempo.  Señales discretas: Son aquellas cuya evolución se rige por un determinado conjunto finito de valores posibles. Según dónde tome este conjunto de valores, podremos distinguir entre señales discretas en amplitud o discretas en tiempo. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 15
  • 16.
    Señales digitales ycodificación. El sistema numérico estándar usado para procesar señales digitales es el sistema binario. En este sistema el grupo de códigos consiste en n pulsos donde cada uno indica “encendido, (1)” o “apagado (0)”. La información transmitida digitalmente tiene la forma de bits (0 o 1). Así, el valor numérico de una palabra digital representa la magnitud de la información en la variable que representa la palabra. La longitud de palabra es una medida de la exactitud que tiene la computadora digital para guardar y manipular señales digitales. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 16
  • 17.
    1.4 Muestreo yreconstrucción de señales Señales del sistema digital PDS=procesador digital de señales M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 17
  • 18.
    Acondicionamiento de señalesanalógicas Traducción de analógico a digital=digitalización  Aislamiento  Linealización  Filtrado  Amplificación o atenuación  Normalización Sistema Proceso Transductor acondicionamiento Digital Interface= frontera entre 2 sistemas PDS=procesador digital de señales M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 18
  • 19.
    Elementos básicos delsistema de adquisición  Amplificador o atenuador (OPAMP)  Filtro  Multiplexor (recibe varias señales y canaliza solo 1)  Sample & hold (Mantiene valor para ayudarle al convertidor a traducir)  ADC (codificación voltaje a código digital) Sistema va a ser diseñado en base al requerimiento del sistema de adquisición de señales. PDS=procesador digital de señales M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 19
  • 20.
    La señal acontrolar y(t), es muestreada a partir de un convertidor analógico digital A/D y comparada con el valor de referencia (o set- point) r(nT) almacenado en una posición de memoria de un microcontrolador. La información que resulta de esta comparación (señal de error discreta e(nT) es procesada por el microcontrolador , que mediante un algoritmo recursivo, genera una señala de mando discreta u(nT) que es convertida en analógica a través de un convertidor D/A. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 20
  • 21.
    Esta secuencia deoperaciones es realizada cada T segundos, siendo T el periodo de muestreo. Un muestreador es un dispositivo que convierte una señal analógica en un tren de pulsos. Un retenedor es un dispositivo que mantiene o congela el valor de una señal durante un tiempo prescrito. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 21
  • 22.
    ADC Códigos digitales. Rango de entradas de señales analógicas. Digitalización implica muestreo de señal analógica. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 22
  • 23.
    Muestreo de laseñal analógica Para convertir una señal analógica en digital, el primer paso consiste en realizar un muestreo (sampling) de ésta, o lo que es igual, tomar diferentes muestras de tensiones o voltajes en diferentes puntos de la onda senoidal. La frecuencia a la que se realiza el muestreo se denomina razón, tasa o también frecuencia de muestreo y se mide en kilo Hertz (kHz). M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 23
  • 24.
    Cuantización y codificación Una vez realizado el muestreo, el siguiente paso es la cuantización de la señal analógica. Para esta parte del proceso los valores continuos de la sinusoide se convierten en series de valores numéricos decimales discretos correspondientes a los diferentes niveles o variaciones de voltajes que contiene la señal analógica original. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 24
  • 25.
    La codificación permiteasignarle valores numéricos binarios equivalentes a los valores de tensiones o voltajes que conforman la señal eléctrica analógica original. un muestreo realizado a 8 bits tendrá menos calidad y respuesta de frecuencia que otro realizado a 16 bits, y se aproximará más a la forma que tenía la señal analógica original. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 25
  • 26.
    M.C. VÍCTOR MANUELPÉREZ PÉREZ CONTROL DIGITAL 26
  • 27.
    M.C. VÍCTOR MANUELPÉREZ PÉREZ CONTROL DIGITAL 27
  • 28.
    Parámetros Conversión analógico/digital M.C.VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 28
  • 29.
    M.C. VÍCTOR MANUELPÉREZ PÉREZ CONTROL DIGITAL 29
  • 30.
    En el graficode abajo se observa un muestreo pobre, hace falta mas muestreo M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 30
  • 31.
    En el graficode abajo se observa un sobre muestreo, solo una zona a sido muestreada M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 31
  • 32.
    En el graficode abajo se observa que la parte que necesita mas muestreo, no se esta realizando. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 32
  • 33.
    En el graficode abajo se observa como se corrige el muestreo y la parte de la señal donde se necesita mas muestreo se realiza. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 33
  • 34.
    La operación delS/H se puede representar con el circuito de la figura: El cierre del interruptor está controlado por un comando de muestreo de forma que cuando éste ocurre el S/H muestrea y sigue la señal de entrada es(t) . Cuando el interruptor se abre, la salida e0(t) se mantiene constante e igual al voltaje a través del capacitor El muestreador y el retenedor son necesarios en el convertidor A/D para producir un numero que represente en forma precisa la señal de entrada en el instante de muestreo. complemento En la practica, la duración del muestreo es muy corta comparada con el periodo de muestreo T. Cuando la duración del muestreo es despreciable, el muestreador se considera como “ideal” . M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 34
  • 35.
    Cuando el interruptorestá cerrado (señal de entrada conectada) el modo de operación es el de seguimiento. La carga en el capacitor sigue al voltaje de entrada. Cuando el interruptor está abierto (señal de entrada desconectada) el modo de operación es de retención y el voltaje del capacitor se mantiene constante por un tiempo especifico. complemento M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 35
  • 36.
    complemento M.C. VÍCTOR MANUELPÉREZ PÉREZ CONTROL DIGITAL 36
  • 37.
    complemento M.C. VÍCTOR MANUELPÉREZ PÉREZ CONTROL DIGITAL 37
  • 38.
    Retención de datos. En un muestreador convencional, un interruptor se cierra cada periodo de muestreo T para admitir una señal de entrada. En términos prácticos, la duración del muestreo es mucho más corta que la constante de tiempo más significativa de la planta. Un muestreador convierte una señal en tiempo continuo en un tren de pulsos que se presenta en los instantes de muestreo t = 0, T, 2T, … Entre dos instantes de muestreo consecutivos el muestreador no transfiere información. La retención de datos es un proceso de generación de una señal en tiempo continuo h(t) a partir de una señal en tiempo discreto x(kT). Un circuito retenedor convierte la señal muestreada en una señal en tiempo continuo, que reproduce aproximadamente la señal aplicada al muestreador. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 38
  • 39.
    La señal h(t)en el intervalo de tiempo kT ≤ t < (k+1) T se puede aproximar mediante un polinomio en τ como: donde 0 ≤ τ < T. La señal h(kT) debe ser igual a x(kT), por lo que: Al circuito de retención de datos con un extrapolador de orden n se le denomina retenedor de n-esimo orden y emplea los n+1 datos discretos anteriores x((k-n)T), x((k-n+1)T), … , x(kT) para generar una señal h(kT+τ). M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 39
  • 40.
    La exactitud enla aproximación de la señal en tiempo continuo se mejora a medida que el numero de muestras anteriores utilizadas se incrementa. Sin embargo, esta mejoría en la exactitud implica un tiempo de retraso mayor. En sistemas de control en lazo cerrado, cualquier tipo de retardo adicional en el lazo afectará la estabilidad del sistema pudiendo causar incluso su inestabilidad. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 40
  • 41.
    Retenedor de ordencero. Cuando n=0, se tiene que h(kT+τ) = x(kT), donde 0 ≤ τ < T y k = 0, 1, 2, … El retenedor de orden cero retiene la amplitud de la muestra de un instante de muestreo al siguiente. Su salida es una función escalón. La figura presenta un retenedor de orden cero. La señal de entrada x(t) se muestrea en instantes discretos y la señal muestreada se pasa a través del retenedor de orden cero. El circuito del retenedor de orden cero suaviza la señal muestreada para producir la señal h(t), la cual es constante desde el ultimo valor muestreado hasta que se puede disponer de la siguiente muestra. Esto es: M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 41
  • 42.
    Retenedor de ordencero. La exactitud del retenedor de orden cero como un extrapolador depende de la frecuencia de muestreo ωs; su salida se puede hacer tan cercana a la señal en tiempo continuo original haciendo que el periodo de muestreo T sea tan pequeño como la situación practica lo permita. * Mientras menos términos utilice mas error va haber y entre mayor orden , menor velocidad ya que se retroalimenta por cada grado que aumenta. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 42
  • 43.
    Teorema de muestreo. Si la frecuencia de muestreo es suficientemente alta (tiempo de muestreo suficientemente corto), comparada con la componente mas alta en frecuencia que se incluye en la señal en tiempo continuo, las características de amplitud de la señal en tiempo continuo se pueden preservar en la envolvente de la señal muestreada. Para reconstruir la señal original a partir de una señal muestreada, existe una frecuencia mínima que la operación de muestreo debe satisfacer. El teorema de muestreo establece que si ωs, definida como 2π / T, donde T es el periodo de muestreo, es mayor que 2 ω1, ( ωs > 2 ω1 ), donde ω1 es la componente de más alta frecuencia presente en la señal de tiempo continuo x(t), entonces la señal x(t) se puede reconstruir completamente a partir de la señal muestreada x*(t). M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 43
  • 44.
    Si aumento lafrecuencia hay mas puntos de coincidencia pero no me sirve, igual si hay una con menos frecuencia no sirve, hay que encontrar una muy parecida. M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 44
  • 45.
    M.C. VÍCTOR MANUELPÉREZ PÉREZ CONTROL DIGITAL 45
  • 46.
    FRECUENCIA DE MUESTREO Problema Como se determina una frecuencia (periodo) de muestreo para asegurar que la información esencial de la señal continua x(t) estará presente en la señal muestreada x*(t). M.C. VÍCTOR MANUEL PÉREZ PÉREZ CONTROL DIGITAL 46
  • 47.
    M.C. VÍCTOR MANUELPÉREZ PÉREZ CONTROL DIGITAL 47
  • 48.
    M.C. VÍCTOR MANUELPÉREZ PÉREZ CONTROL DIGITAL 48
