1. Fuente
Regulada 12
VCD

2. Escuela: Centro de Estudios Tecnológicos y de Servicios Numero 1
Proyecto: Fuente 12 VCD regulable
Integrantes:
Miguel Angel Cruz
Especialidad: Electrónica
Grado y Grupo: Submodulo II

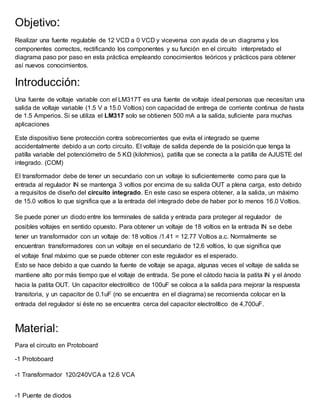

3. Objetivo:
Realizar una fuente regulable de 12 VCD a 0 VCD y viceversa con ayuda de un diagrama y los
componentes correctos, rectificando los componentes y su función en el circuito interpretado el
diagrama paso por paso en esta práctica empleando conocimientos teóricos y prácticos para obtener
así nuevos conocimientos.
Introducción:
Una fuente de voltaje variable con el LM317T es una fuente de voltaje ideal personas que necesitan una
salida de voltaje variable (1.5 V a 15.0 Voltios) con capacidad de entrega de corriente continua de hasta
de 1.5 Amperios. Si se utiliza el LM317 solo se obtienen 500 mA a la salida, suficiente para muchas
aplicaciones
Este dispositivo tiene protección contra sobrecorrientes que evita el integrado se queme
accidentalmente debido a un corto circuito. El voltaje de salida depende de la posición que tenga la
patilla variable del potenciómetro de 5 KΩ (kilohmios), patilla que se conecta a la patilla de AJUSTE del
integrado. (COM)
El transformador debe de tener un secundario con un voltaje lo suficientemente como para que la
entrada al regulador IN se mantenga 3 voltios por encima de su salida OUT a plena carga, esto debido
a requisitos de diseño del circuito integrado. En este caso se espera obtener, a la salida, un máximo
de 15.0 voltios lo que significa que a la entrada del integrado debe de haber por lo menos 16.0 Voltios.
Se puede poner un diodo entre los terminales de salida y entrada para proteger al regulador de
posibles voltajes en sentido opuesto. Para obtener un voltaje de 18 voltios en la entrada IN se debe
tener un transformador con un voltaje de: 18 voltios /1.41 = 12.77 Voltios a.c. Normalmente se
encuentran transformadores con un voltaje en el secundario de 12.6 voltios, lo que significa que
el voltaje final máximo que se puede obtener con este regulador es el esperado.
Esto se hace debido a que cuando la fuente de voltaje se apaga, algunas veces el voltaje de salida se
mantiene alto por más tiempo que el voltaje de entrada. Se pone el cátodo hacia la patita IN y el ánodo
hacia la patita OUT. Un capacitor electrolítico de 100uF se coloca a la salida para mejorar la respuesta
transitoria, y un capacitor de 0.1uF (no se encuentra en el diagrama) se recomienda colocar en la
entrada del regulador si éste no se encuentra cerca del capacitor electrolítico de 4,700uF.
Material:
Para el circuito en Protoboard
-1 Protoboard
-1 Transformador 120/240VCA a 12.6 VCA
-1 Puente de diodos

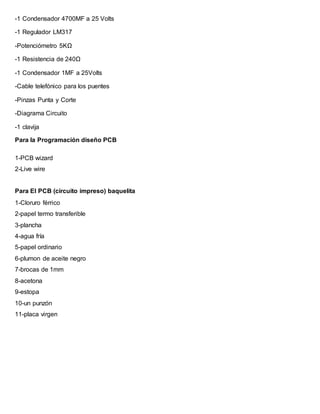

4. -1 Condensador 4700MF a 25 Volts
-1 Regulador LM317
-Potenciómetro 5KΩ
-1 Resistencia de 240Ω
-1 Condensador 1MF a 25Volts
-Cable telefónico para los puentes
-Pinzas Punta y Corte
-Diagrama Circuito
-1 clavija
Para la Programación diseño PCB
1-PCB wizard
2-Live wire
Para El PCB (circuito impreso) baquelita
1-Cloruro férrico
2-papel termo transferible
3-plancha
4-agua fría
5-papel ordinario
6-plumon de aceite negro
7-brocas de 1mm
8-acetona
9-estopa
10-un punzón
11-placa virgen

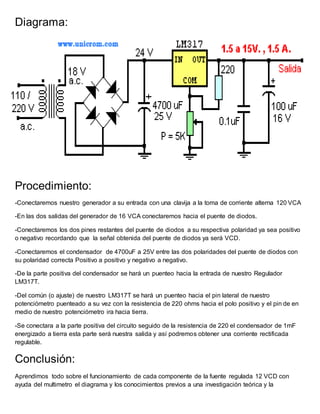

5. Diagrama:
Procedimiento:
-Conectaremos nuestro generador a su entrada con una clavija a la toma de corriente alterna 120 VCA
-En las dos salidas del generador de 16 VCA conectaremos hacia el puente de diodos.
-Conectaremos los dos pines restantes del puente de diodos a su respectiva polaridad ya sea positivo
o negativo recordando que la señal obtenida del puente de diodos ya será VCD.
-Conectaremos el condensador de 4700uF a 25V entre las dos polaridades del puente de diodos con
su polaridad correcta Positivo a positivo y negativo a negativo.
-De la parte positiva del condensador se hará un puenteo hacia la entrada de nuestro Regulador
LM317T.
-Del común (o ajuste) de nuestro LM317T se hará un puenteo hacia el pin lateral de nuestro
potenciómetro puenteado a su vez con la resistencia de 220 ohms hacia el polo positivo y el pin de en
medio de nuestro potenciómetro ira hacia tierra.
-Se conectara a la parte positiva del circuito seguido de la resistencia de 220 el condensador de 1mF
energizado a tierra esta parte será nuestra salida y así podremos obtener una corriente rectificada
regulable.
Conclusión:
Aprendimos todo sobre el funcionamiento de cada componente de la fuente regulada 12 VCD con
ayuda del multimetro el diagrama y los conocimientos previos a una investigación teórica y la

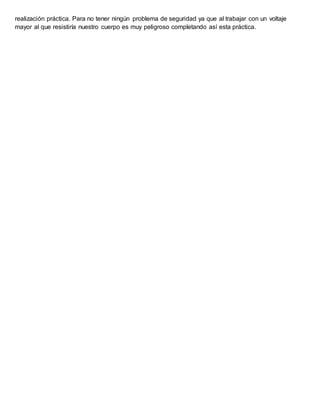

6. realización práctica. Para no tener ningún problema de seguridad ya que al trabajar con un voltaje
mayor al que resistiría nuestro cuerpo es muy peligroso completando así esta práctica.
