1. ESCUELA DE INFANTERÍA DEL EJÉRCITO
NOTA DE AULA:
LANZACOHETE RPG-7

2. LANZACOHETE RPG-7
OBJETIVO:
Emplear correctamente el lanza cohete antitanque rpg-7, aplicando todas las
técnicas aprendidas, a fin de estar en condiciones de apoyar con el fuego al
pelotón de fusileros.
CONOCIMIENTO DEL MATERIAL.
GENERALIDADES
 Esta en dotación del ejército ecuatoriano
 Es de Fabricacion rusa
 Se emplea con éxito para el apoyo a pequeñas unidades (pelotón)
 Fácil transporte
 Empleo rápido

3. CARACTERISTICAS
 Es un arma sin retroceso de ante carga.
 Para el tiro utiliza el cohete antitanque rpg-7 carga hueca.
 La capacidad de perforación del cohete antitanque es de 300mm en acero,
asegura un combate eficaz contra elementos blindados.
 El cohete antitanque dispone de un mecanismo de autodestrucción, el
mismo que se acciona pasado la distancia de 500mts.
 La máxima eficacia de impacto con el lanzacohetes se obtiene cuando se
ejecuta el tiro a una distancia de 330 m. Contra un blanco de 2m , de
altura.
 El área de peligro, por el rebufo es de 10m.
 Se lo emplea principalmente en operaciones defensivas, sin embargo en
algunas unidades de reconocimiento a pie o motorizado lo emplean
ofensivamente
 OFENSIVAMENTE.- Se lo emplea para incursiones, contra tanques y
fortificaciones.
 DEFENSIVAMENTE.- se lo emplea para la protección inmediata de armas
colectivas, columnas de marcha, puestos de mando, observatorios y
puntos estratégicos.

4. DATOS TECNICOS
 Calibre 40 mm.
 Longitud 950 mm.
 Cadencia practica de tiro 4 a 6 dis/min.
 Alcance practico sobre un objetivo de 2 mts de altura 330mts.
 Alcance teórico 500 m.
 Peso 5.8 kg
 Peso incluida la mira 6.3 kg.
PARTES PARA SU ESTUDIO
EL LANZACOHETES PARA SU ESTUDIO SE DIVIDE EN:
Tubo con mira mecánica (1)
Mecanismo de disparo (2)
Mecanismo de percutor (3)
Mira óptica (4)
Munición (5)
Herramientas y accesorios. (6)

5. TUBO CON MIRA MECANICA:
TUBO.- es un cilindro de acero cromado que sirve para dar dirección de vuelo al
cohete y para evacuar los gases durante el disparo. El ánima del tubo es lisa y
abierta por sus extremos.
TUBULAR.- constituye una prolongación del tubo, que sirve para conducir los
gases producidos por el disparo, tiene un diámetro mayor que el del tubo.
MUESCA.- para fijar el cohete al lanzacohetes.
CACHAS DEL MANGO.- constituye puntos de apoyo y fijación del lanzacohetes
durante el disparo.
BASE DEL MECANISMO PERCUTOR.- se encuentra en la parte inferior del tubo y
aloja el mecanismo percutor.
PLACA DE FIJACIÓN.- se encuentra atornillada en la parte media del cuerpo del
lanzacohetes y sirve para fijar la mira óptica.
PROTECTOR FACIAL.- parte posterior del lanzacohetes que protege la cara del
tirador cuando existe recalentamiento del tubo durante el disparo.
ABRAZADERAS.- aseguran el protector facial, al cuerpo del lanzacohetes.
1 tubo- 2 tubular -3 guión -4 alza -5 cachas del mango- 6 base del mecanismo del
percutor -7 placa de fijación -8 argolla de transporte -9 protector facial -10
abrazaderas -11 divergente -12 platillo
MIRA MECANICA:
 Aparato de puntería que se fija a su base , adopta dos posiciones: vertical
para el tiro sin mira óptica, y horizontal para el tiro con la mira óptica o

6. para el transporte, tiene una ventana marcadas con cifras 2,3,4,y 5 que
representan 200, 300, 400, 500mts. Y consta de las siguientes partes:
 CHAPA DE LA MIRA.- tiene la forma de una lámina que mediante el eje se
une con su alojamiento y se retiene por el muelle en dos posiciones:
vertical y horizontal.
 CORREDERA.- ubicada sobre la chapa de la mira, y se mantiene ajustada
por el trinquete. El trinquete tiene un diente el cual se engasta en la
muesca de la chapa bajo el efecto del muelle.
 Guión.- se emplea para efectuar el tiro. Mediante el eje esta unido al
alojamiento y se retiene por el muelle en dos posiciones: vertical y
horizontal. La cúspide del guión esta resguardada por el protector.
 Alza.- se emplea para efectuar el tiro cuando no se utiliza la mira óptica.
Gira sobre su eje y se asegura sobre el muelle en las posiciones
horizontales y verticales.
MIRA OPTICA:
 Es el dispositivo de disparo principal del lanzacohetes y sirve para:
 Realizar la puntería hacia el blanco.
 Determinar la distancia hasta el blanco con la escala telemétrica.
 Hacer correcciones en dirección y elevación.
 Este mecanismo consta de las siguientes partes:

7. APRECIACION DE DISTANCIA.
En la mira óptica se puede calcular la distancia al objetivo, enmarcándolo
entre las líneas curva superior y recta inferior de la escala de apreciación de
distancia, ubicada en la parte inferior derecha del retículo de la mira
ESTRUCTURA DEL COH. PG-7:

8. 1.- Espoleta 2.- Tubo 3.- Bloque de toberas 4.- Fondo
ESTABILIZADOR:
INSTRUCCIÓN PREPARATORIA PARA EL TIRO:
Generalidades.- el lanzacohetes antitanque forma parte de una escuadra que
brinda apoyo de fuego a su pelotón.
ORGANIZACIÓN DE UNA ESCUADRA.
Un comandante lanzador
Abastecedor nº 1
Abastecedor nº 2

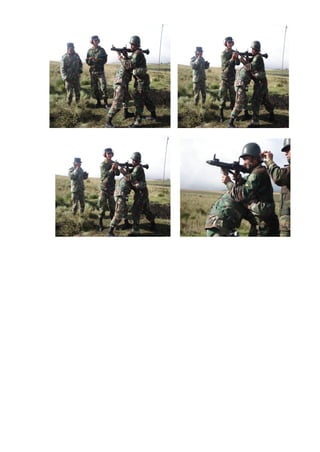

FUNCIONES DEL COMANDANTE LANZADOR.
Las principales funciones que desempeña el comandante lanzador son:
Transporte del lanzacohetes.- el comandante lanzador lo transporta en el
hombro derecho por medio de su correa.
INTERRUPCIONES DE TIRO:

9. Se produce debido al manejo negligente y desgaste de sus piezas, así como
el desperfecto de los cohetes.
En caso de presentarse una interrupción se debe volver a armar el martillo y
continuar el tiro.
INTERRUPCION CAUSA ACCION INMEDIATA
El cohete no ha No está bien Introducir el cohete
Disparado introducido el hasta que el fijador
Cohete en el tubo se apoye en el fondo
De la muesca.
Cápsula fulminan- Cambiar el cohete
Defectuosa
