Este documento describe el principio de funcionamiento de un caudalímetro magnético. Un caudalímetro magnético mide el caudal de un fluido conductor moviéndose a través de un campo magnético, lo que induce una tensión proporcional a la velocidad del fluido. El documento explica cómo se genera el campo magnético, cómo se detecta la tensión inducida y cómo se puede usar esto para medir el caudal de forma precisa e independiente de la presión y la temperatura.

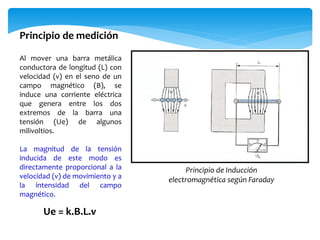

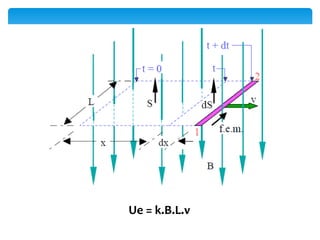

2. Al mover una barra metálica
conductora de longitud (L) con
velocidad (v) en el seno de un
campo magnético (B), se
induce una corriente eléctrica
que genera entre los dos
extremos de la barra una
tensión (Ue) de algunos
milivoltios.
La magnitud de la tensión
inducida de este modo es
directamente proporcional a la
velocidad (v) de movimiento y a
la intensidad del campo
magnético.
Ue = k.B.L.v
Principio de medición
Principio de Inducción
electromagnética según Faraday

3. Ue = k.B.L.v

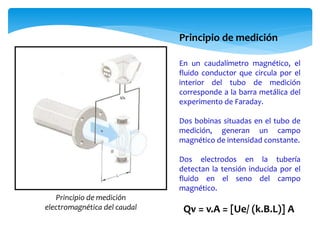

4. En un caudalímetro magnético, el
fluido conductor que circula por el
interior del tubo de medición
corresponde a la barra metálica del
experimento de Faraday.
Dos bobinas situadas en el tubo de
medición, generan un campo
magnético de intensidad constante.
Dos electrodos en la tubería
detectan la tensión inducida por el
fluido en el seno del campo
magnético.
Principio de medición
Qv = v.A = [Ue/ (k.B.L)] A
Principio de medición
electromagnética del caudal

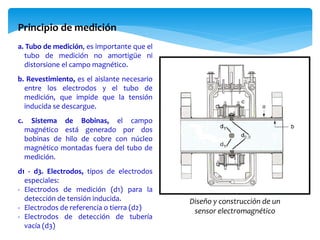

6. a. Tubo de medición, es importante que el
tubo de medición no amortigüe ni
distorsione el campo magnético.
b. Revestimiento, es el aislante necesario
entre los electrodos y el tubo de
medición, que impide que la tensión
inducida se descargue.
c. Sistema de Bobinas, el campo
magnético está generado por dos
bobinas de hilo de cobre con núcleo
magnético montadas fuera del tubo de
medición.
d1 - d3. Electrodos, tipos de electrodos
especiales:
- Electrodos de medición (d1) para la
detección de tensión inducida.
- Electrodos de referencia o tierra (d2)
- Electrodos de detección de tubería
vacía (d3)
Principio de medición
Diseño y construcción de un
sensor electromagnético

7.  La señal detectada en los
electrodos proviene de diversas
fuentes de tensión que
interfieren con la tensión
inducida y que es necesario
filtrar antes de su
procesamiento.
 La ventaja principal de este
principio de medición es que es
insensible a la presión, la
temperatura y la viscosidad.
 El perfil de velocidades de flujo
tiene un efecto mínimo en el
resultado de medición.
Principio de medición
Los caudalímetros se fabrican en varios
diámetros nominales

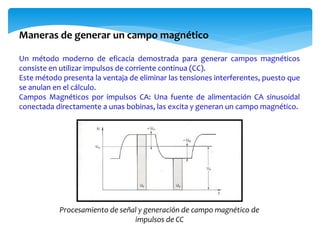

8. Un método moderno de eficacia demostrada para generar campos magnéticos
consiste en utilizar impulsos de corriente continua (CC).
Este método presenta la ventaja de eliminar las tensiones interferentes, puesto que
se anulan en el cálculo.
Campos Magnéticos por impulsos CA: Una fuente de alimentación CA sinusoidal
conectada directamente a unas bobinas, las excita y generan un campo magnético.
Maneras de generar un campo magnético
Procesamiento de señal y generación de campo magnético de
impulsos de CC

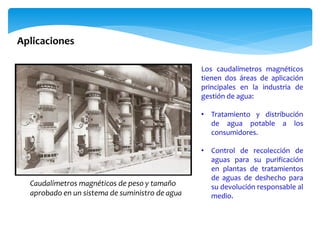

9. Los caudalímetros magnéticos
tienen dos áreas de aplicación
principales en la industria de
gestión de agua:
• Tratamiento y distribución
de agua potable a los
consumidores.
• Control de recolección de
aguas para su purificación
en plantas de tratamientos
de aguas de deshecho para
su devolución responsable al
medio.
Aplicaciones
Caudalímetros magnéticos de peso y tamaño
aprobado en un sistema de suministro de agua

10.  En el caso de que una tubería
está vacía, los electrodos de
medición no están
sumergidos en el fluido y la
medición no es posible.
 Si la tubería está
parcialmente vacía pero
suficientemente llena para
que los electrodos de
medición estén en contacto
con el fluido, el error de
medición será proporcional al
contenido de aire.
Aplicaciones
Instalación del caudalímetro magnético en
un sifón invertido

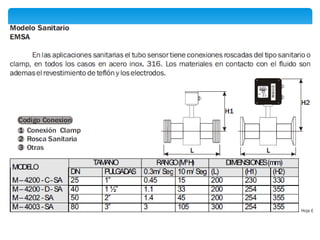

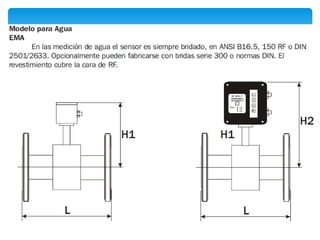

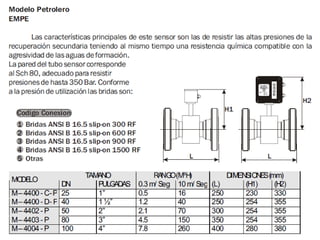

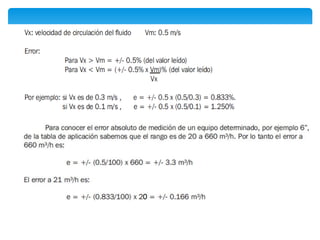

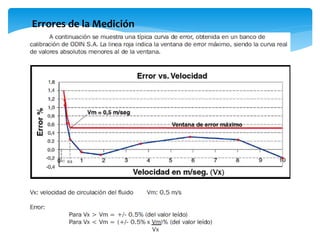

15. Errores de la Medición

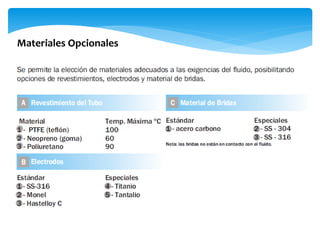

17. Materiales Opcionales

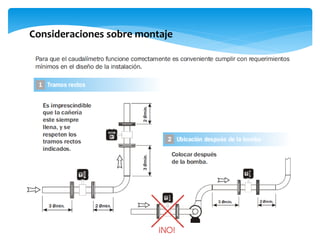

18. Consideraciones sobre montaje

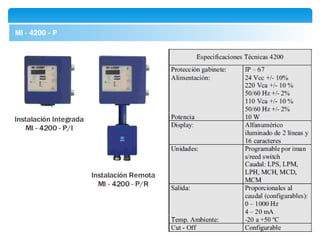

19. Elección de las Unidades Electrónicas

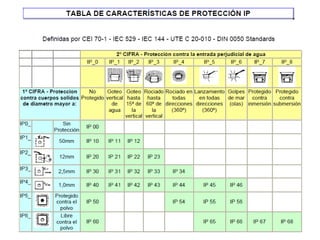

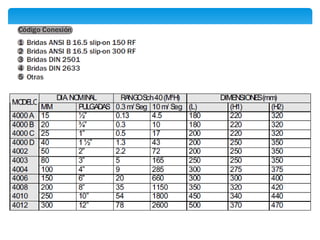

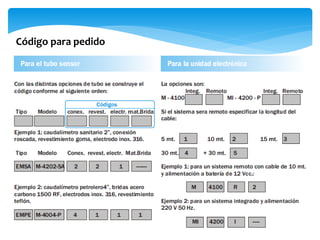

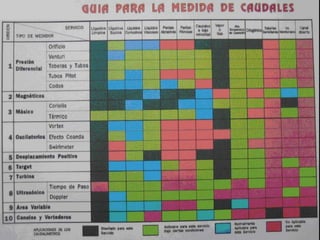

22. Código para pedido
