1. UNIVERSIDAD NACIONAL DANIEL ALCIDES
CARRION
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL
CONSTRUCCIONES I
TEMA:
CIMENTACIONES
PASCO - PERÚ - 2022
INTEGRANTES: Jesús Ganímedes HUZCO GAMARRA
Yonathan ARRIETA LEDESMA
Jonathan Michael MALLQUI CHAMORRO
Jordan Grivert QUISPE CARHUARICRA

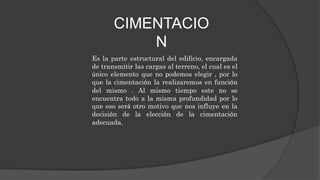

2. CIMENTACIO
N
Es la parte estructural del edificio, encargada
de transmitir las cargas al terreno, el cual es el
único elemento que no podemos elegir , por lo
que la cimentación la realizaremos en función
del mismo . Al mismo tiempo este no se
encuentra todo a la misma profundidad por lo
que eso será otro motivo que nos influye en la
decisión de la elección de la cimentación
adecuada.

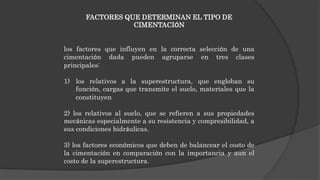

3. FACTORES QUE DETERMINAN EL TIPO DE
CIMENTACIÓN
los factores que influyen en la correcta selección de una
cimentación dada pueden agruparse en tres clases
principales:
1) los relativos a la superestructura, que engloban su
función, cargas que transmite el suelo, materiales que la
constituyen
2) los relativos al suelo, que se refieren a sus propiedades
mecánicas especialmente a su resistencia y compresibilidad, a
sus condiciones hidráulicas.
3) los factores económicos que deben de balancear el costo de
la cimentación en comparación con la importancia y aun el
costo de la superestructura.

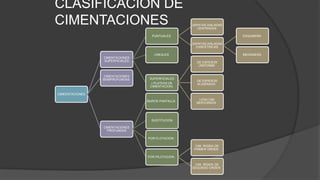

4. CLASIFICACION DE
CIMENTACIONES
CIMEENTACIONES
CIMENTACIONES
SUPERFICIALES
PUNTUALES.
ZAPATAS AISLADAS
CENTRADAS.
ZAPATAS AISLADAS
EXNCETRICAS
ESQUINERA.
MEDIANERA.
LINEALES.
SUPERFICIALES
( PLATEAS DE
CIMENTACION).
DE ESPESOR
UNIFORME.
DE ESPESOR
ALIGERADO..
LOSA CIM.
NERVURADA..
CIMENTACIONES
SEMIPROFUNDAS.
CIMENTACIONES
PROFUNDAS
MUROS PANTALLA..
SUSTITUCION
POR FLOTACION..
POR PILOTACION..
CIM. RIGIDA DE
PRIMER ORDEN..
CIM. RIGIDA DE
SEGUNDO ORDEN..

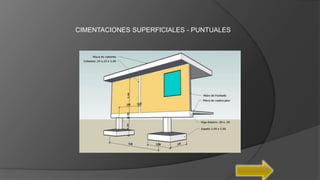

5. CIMENTACIONES SUPERFICIALES - PUNTUALES

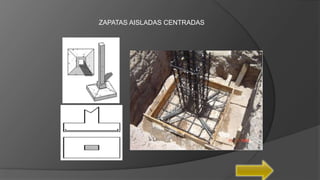

6. ZAPATAS AISLADAS CENTRADAS

7. ZAPATAS AISLADAS EXCENTRICAS

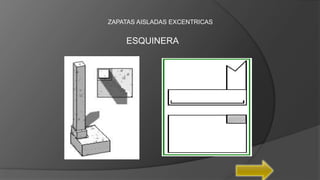

ESQUINERA

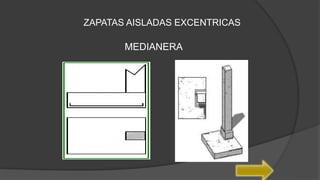

8. ZAPATAS AISLADAS EXCENTRICAS
MEDIANERA

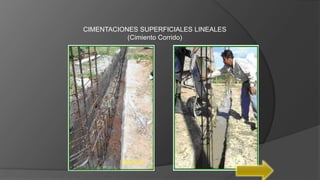

9. CIMENTACIONES SUPERFICIALES LINEALES
(Cimiento Corrido)

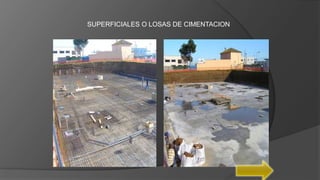

10. SUPERFICIALES O LOSAS DE CIMENTACION

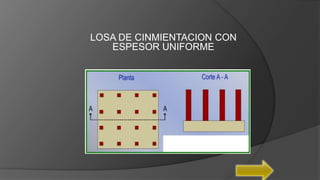

11. LOSA DE CINMIENTACION CON
ESPESOR UNIFORME

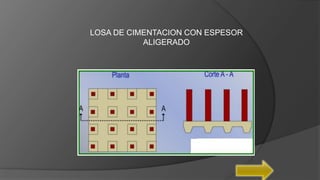

12. LOSA DE CIMENTACION CON ESPESOR
ALIGERADO

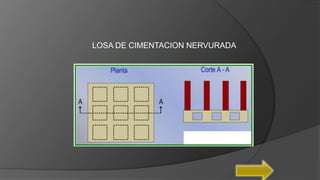

13. LOSA DE CIMENTACION NERVURADA

14. CIMENTACIONES
SEMIPROFUNDAS

15. MUROS PANTALLA

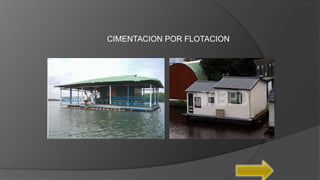

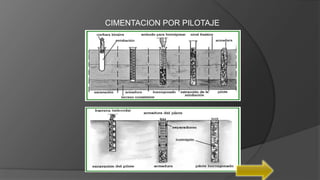

16. CIMENTACION POR FLOTACION

17. CIMENTACION POR PILOTAJE

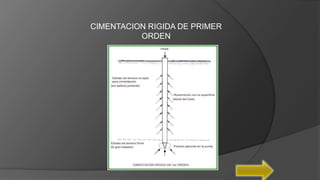

18. CIMENTACION RIGIDA DE PRIMER
ORDEN

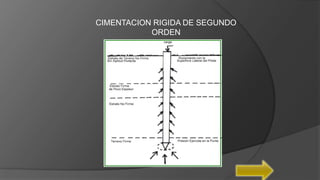

19. CIMENTACION RIGIDA DE SEGUNDO
ORDEN

20. Tipos de cimentación

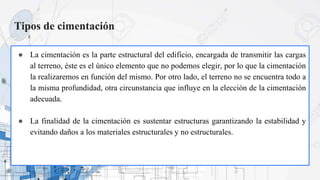

● La cimentación es la parte estructural del edificio, encargada de transmitir las cargas
al terreno, éste es el único elemento que no podemos elegir, por lo que la cimentación
la realizaremos en función del mismo. Por otro lado, el terreno no se encuentra todo a
la misma profundidad, otra circunstancia que influye en la elección de la cimentación
adecuada.
● La finalidad de la cimentación es sustentar estructuras garantizando la estabilidad y
evitando daños a los materiales estructurales y no estructurales.

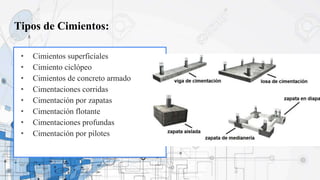

21. Tipos de Cimientos:
• Cimientos superficiales
• Cimiento ciclópeo
• Cimientos de concreto armado
• Cimentaciones corridas
• Cimentación por zapatas
• Cimentación flotante
• Cimentaciones profundas
• Cimentación por pilotes

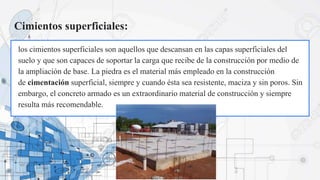

22. Cimientos superficiales:
los cimientos superficiales son aquellos que descansan en las capas superficiales del
suelo y que son capaces de soportar la carga que recibe de la construcción por medio de
la ampliación de base. La piedra es el material más empleado en la construcción
de cimentación superficial, siempre y cuando ésta sea resistente, maciza y sin poros. Sin
embargo, el concreto armado es un extraordinario material de construcción y siempre
resulta más recomendable.

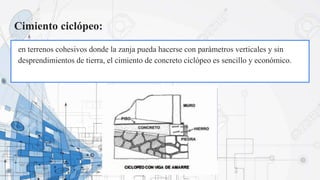

23. Cimiento ciclópeo:
en terrenos cohesivos donde la zanja pueda hacerse con parámetros verticales y sin
desprendimientos de tierra, el cimiento de concreto ciclópeo es sencillo y económico.

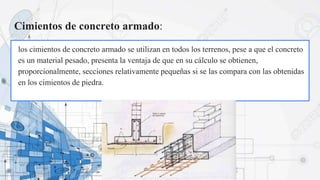

24. Cimientos de concreto armado:
los cimientos de concreto armado se utilizan en todos los terrenos, pese a que el concreto
es un material pesado, presenta la ventaja de que en su cálculo se obtienen,
proporcionalmente, secciones relativamente pequeñas si se las compara con las obtenidas
en los cimientos de piedra.

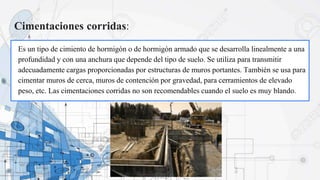

25. Cimentaciones corridas:
Es un tipo de cimiento de hormigón o de hormigón armado que se desarrolla linealmente a una
profundidad y con una anchura que depende del tipo de suelo. Se utiliza para transmitir
adecuadamente cargas proporcionadas por estructuras de muros portantes. También se usa para
cimentar muros de cerca, muros de contención por gravedad, para cerramientos de elevado
peso, etc. Las cimentaciones corridas no son recomendables cuando el suelo es muy blando.

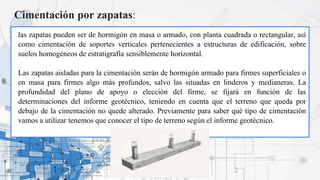

26. Cimentación por zapatas:
las zapatas pueden ser de hormigón en masa o armado, con planta cuadrada o rectangular, así
como cimentación de soportes verticales pertenecientes a estructuras de edificación, sobre
suelos homogéneos de estratigrafía sensiblemente horizontal.
Las zapatas aisladas para la cimentación serán de hormigón armado para firmes superficiales o
en masa para firmes algo más profundos, salvo las situadas en linderos y medianeras. La
profundidad del plano de apoyo o elección del firme, se fijará en función de las
determinaciones del informe geotécnico, teniendo en cuenta que el terreno que queda por
debajo de la cimentación no quede alterado. Previamente para saber qué tipo de cimentación
vamos a utilizar tenemos que conocer el tipo de terreno según el informe geotécnico.

27. Movimiento de
Tierras

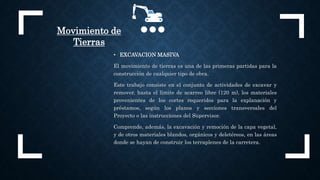

• EXCAVACION MASIVA
El movimiento de tierras es una de las primeras partidas para la
construcción de cualquier tipo de obra.
Este trabajo consiste en el conjunto de actividades de excavar y
remover, hasta el límite de acarreo libre (120 m), los materiales
provenientes de los cortes requeridos para la explanación y
préstamos, según los planos y secciones transversales del
Proyecto o las instrucciones del Supervisor.
Comprende, además, la excavación y remoción de la capa vegetal,
y de otros materiales blandos, orgánicos y deletéreos, en las áreas
donde se hayan de construir los terraplenes de la carretera.

28. PROCEDIMIENTO
CONSTRUCTIVO
• Requerimientos de construcción
Antes de iniciar las excavaciones se requiere la aprobación, por parte del Supervisor, de
los trabajos de topografía, desbroce, limpieza y demoliciones, así como los de remoción
de especies vegetales, cercas de alambre y de instalaciones de servicios que interfieran
con los trabajos a ejecutar.

29. • Excavación para la explanación
El trabajo comprende el conjunto de actividades de
excavación y nivelación de las zonas comprendidas dentro del
prisma vial donde ha de fundarse la carretera, incluyendo
taludes y cunetas; así como la escarificación, conformación y
compactación a nivel de subrasante en zonas de corte.
• Excavación Complementaria
El trabajo comprende las excavaciones necesarias para el
drenaje en las labores de explanación, que pueden ser zanjas
interceptoras y acequias, así como el mejoramiento de obras
similares existentes y de cauces naturales.
PROCEDIMIENTO
CONSTRUCTIVO

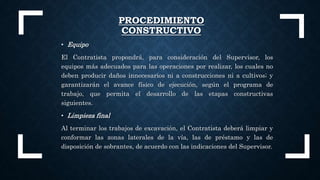

30. • Equipo
El Contratista propondrá, para consideración del Supervisor, los
equipos más adecuados para las operaciones por realizar, los cuales no
deben producir daños innecesarios ni a construcciones ni a cultivos; y
garantizarán el avance físico de ejecución, según el programa de
trabajo, que permita el desarrollo de las etapas constructivas
siguientes.
• Limpieza final
Al terminar los trabajos de excavación, el Contratista deberá limpiar y
conformar las zonas laterales de la vía, las de préstamo y las de
disposición de sobrantes, de acuerdo con las indicaciones del Supervisor.
PROCEDIMIENTO
CONSTRUCTIVO

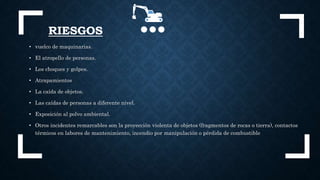

31. RIESGOS
• vuelco de maquinarias.
• El atropello de personas.
• Los choques y golpes.
• Atrapamientos
• La caída de objetos.
• Las caídas de personas a diferente nivel.
• Exposición al polvo ambiental.
• Otros incidentes remarcables son la proyección violenta de objetos (fragmentos de rocas o tierra), contactos
térmicos en labores de mantenimiento, incendio por manipulación o pérdida de combustible

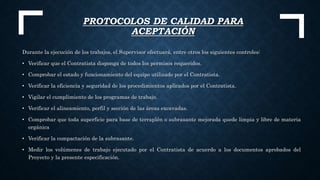

32. PROTOCOLOS DE CALIDAD PARA
ACEPTACIÓN
Durante la ejecución de los trabajos, el Supervisor efectuará, entre otros los siguientes controles:
• Verificar que el Contratista disponga de todos los permisos requeridos.
• Comprobar el estado y funcionamiento del equipo utilizado por el Contratista.
• Verificar la eficiencia y seguridad de los procedimientos aplicados por el Contratista.
• Vigilar el cumplimiento de los programas de trabajo.
• Verificar el alineamiento, perfil y sección de las áreas excavadas.
• Comprobar que toda superficie para base de terraplén o subrasante mejorada quede limpia y libre de materia
orgánica
• Verificar la compactación de la subrasante.
• Medir los volúmenes de trabajo ejecutado por el Contratista de acuerdo a los documentos aprobados del
Proyecto y la presente especificación.

33. 1.
2.
3.
4.
5.
6.
7.
8.
9.
Movimiento de tierras.
Trabajos de replanteo.
Comprobar dimensiones de las zapatas.
Verificar fondo de cimentaciones.
Verificar cotas del solado.
Verificar la correcta colocación de la malla y columna.
Comprobar el tipo y calidad del concreto vertido.
Comprobar probetas de concreto.
Curado.
10. Trazabilidad del concreto armado.
12
PROTOCOLOS DE CALIDAD QUE DEBEN
CUMPLIRSE PARA OBRAS DE CIMENTACIÓN:

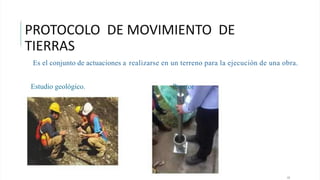

34. PROTOCOLO DE MOVIMIENTO DE
TIERRAS
Es el conjunto de actuaciones a realizarse en un terreno para la ejecución de una obra.
Estudio geológico. Proctor
13

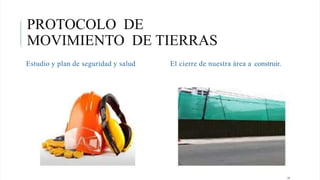

35. PROTOCOLO DE
MOVIMIENTO DE TIERRAS
Estudio y plan de seguridad y salud El cierre de nuestra área a construir.
14

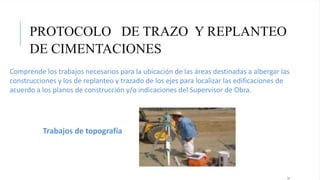

36. PROTOCOLO DE TRAZO Y REPLANTEO
DE CIMENTACIONES
15
Comprende los trabajos necesarios para la ubicación de las áreas destinadas a albergar las
construcciones y los de replanteo y trazado de los ejes para localizar las edificaciones de
acuerdo a los planos de construcción y/o indicaciones del Supervisor de Obra.
Trabajos de topografía

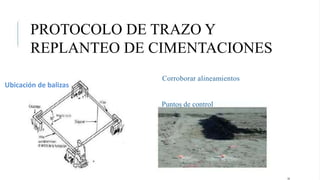

37. Corroborar alineamientos
Puntos de control
16
PROTOCOLO DE TRAZO Y
REPLANTEO DE CIMENTACIONES
Ubicación de balizas

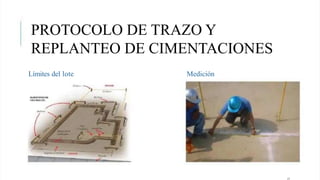

38. Límites del lote Medición
17
PROTOCOLO DE TRAZO Y
REPLANTEO DE CIMENTACIONES

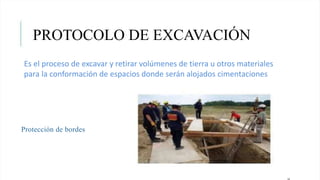

39. Protección de bordes
PROTOCOLO DE EXCAVACIÓN
Es el proceso de excavar y retirar volúmenes de tierra u otros materiales
para la conformación de espacios donde serán alojados cimentaciones

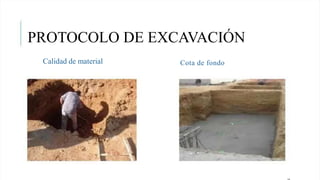

40. Cota de fondo
PROTOCOLO DE EXCAVACIÓN
Calidad de material

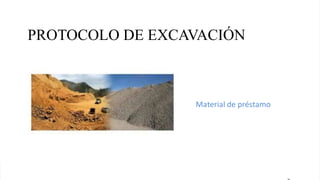

41. PROTOCOLO DE EXCAVACIÓN
Material de préstamo

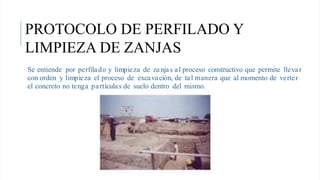

42. Se entiende por perfilado y limpieza de zanjas al proceso constructivo que permite llevar
con orden y limpieza el proceso de excavación, de tal manera que al momento de verter
el concreto no tenga partículas de suelo dentro del mismo.
PROTOCOLO DE PERFILADO Y
LIMPIEZA DE ZANJAS

43. 21
EXCAVACIÓN DE ZANJAS
PROTOCOLO DE PERFILADO Y
LIMPIEZA DE ZANJAS

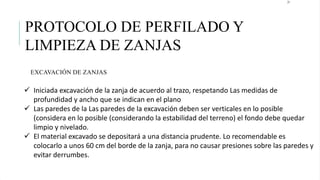

 Iniciada excavación de la zanja de acuerdo al trazo, respetando Las medidas de
profundidad y ancho que se indican en el plano
 Las paredes de la Las paredes de la excavación deben ser verticales en lo posible
(considera en lo posible (considerando la estabilidad del terreno) el fondo debe quedar
limpio y nivelado.
 El material excavado se depositará a una distancia prudente. Lo recomendable es
colocarlo a unos 60 cm del borde de la zanja, para no causar presiones sobre las paredes y
evitar derrumbes.

44. 22
PROTOCOLO DE PERFILADO Y
LIMPIEZA DE ZANJAS

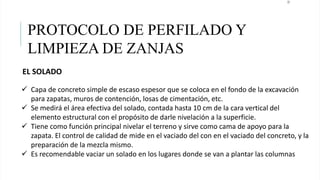

EL SOLADO
 Capa de concreto simple de escaso espesor que se coloca en el fondo de la excavación
para zapatas, muros de contención, losas de cimentación, etc.
 Se medirá el área efectiva del solado, contada hasta 10 cm de la cara vertical del
elemento estructural con el propósito de darle nivelación a la superficie.
 Tiene como función principal nivelar el terreno y sirve como cama de apoyo para la
zapata. El control de calidad de mide en el vaciado del con en el vaciado del concreto, y la
preparación de la mezcla mismo.
 Es recomendable vaciar un solado en los lugares donde se van a plantar las columnas

45. 23
PROTOCOLO DE COLOCACIÓN DEL
ELEMENTO ESTRUCTURAL - FIERRO

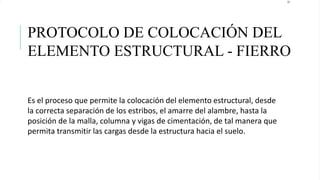

Es el proceso que permite la colocación del elemento estructural, desde
la correcta separación de los estribos, el amarre del alambre, hasta la
posición de la malla, columna y vigas de cimentación, de tal manera que
permita transmitir las cargas desde la estructura hacia el suelo.

46. 24
PROTOCOLO DE COLOCACIÓN DEL
ELEMENTO ESTRUCTURAL - FIERRO

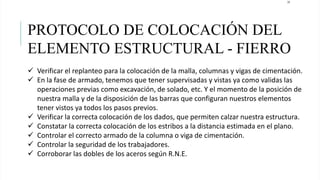

 Verificar el replanteo para la colocación de la malla, columnas y vigas de cimentación.
 En la fase de armado, tenemos que tener supervisadas y vistas ya como validas las
operaciones previas como excavación, de solado, etc. Y el momento de la posición de
nuestra malla y de la disposición de las barras que configuran nuestros elementos
tener vistos ya todos los pasos previos.
 Verificar la correcta colocación de los dados, que permiten calzar nuestra estructura.
 Constatar la correcta colocación de los estribos a la distancia estimada en el plano.
 Controlar el correcto armado de la columna o viga de cimentación.
 Controlar la seguridad de los trabajadores.
 Corroborar las dobles de los aceros según R.N.E.

47. GRACIAS
