1. Análisis de productos existentes
Resultado de aprendizaje:
Analizar las características técnicas y estéticas del
material para su correspondiente aplicación en
nuevos productos

2. Visión Sistemática de Bruce Archer
BruceArcher
El método de Bruce se basa en
seleccionar materiales correctos y
darles forma,para satisfacer las
necesidades de función y estética,
dentro de las limitaciones de los
medios de producción disponibles.

3. Las fases
Este proceso debe contener fundamentalmente
las siguientes etapas:
CREATIVA, ANALITICA Y DE EJECUCION.

4. FaseANALÍTICA
En esta fase se recoge toda la
información necesaria sobre las
necesidades de la empresa, el
problema a solucionar, los límites
del proyecto y las condiciones a
seguir.

5. FaseCREATIVA
S e inicia la práctica tomando
como base la información
recopilada en la fase anterior y
se inicia el desarrollo de ideas y la
selección de las mismas para
llegar a una solución.

6. FaseEJECUTIVA
S e presenta la idea manejada al
cliente y se pide su autorización y
opinión para realizar cambios o
mejoras a la idea o simplemente
comenzar a distribuir el producto,
idea o diseño, para finalizar el
proyecto.

7. “La investigación en diseño es una indagación
sistemática cuyo objetivo es el conocimiento de, o en, la
incorporación de la configuración, composición,
estructura, propósito, valor y significado en las cosas
artificiales (o hechas por el hombre) y en los sistemas.”
BruceArcher.

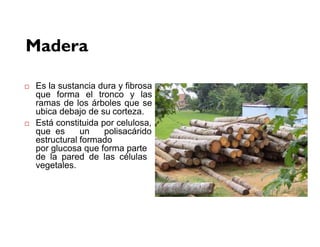

8. Madera
 Es la sustancia dura y fibrosa
que forma el tronco y las
ramas de los árboles que se
ubica debajo de su corteza.
 Está constituida por celulosa,
que es un polisacárido
estructural formado
por glucosa que forma parte
de la pared de las células
vegetales.

9. Características
 Se caracteriza por la diversa
elasticidad que dispone.
 Sus condiciones variarán
en función del tipo de árbol
que proviene y las
características climáticas del
lugar en el cual el árbol del
que se extraerá crece.

10. Estructura de la mad
Desde el exterior hasta el centro :
Corteza externa: es la capa más externa. Está formada porcélulas
muertas. Sirve de protección contra los agentesatmosféricos.
Cámbium: es la segunda capa de la corteza y da origen a otras dos
capas: la capa interior o capa de xilema, que forma la madera, y una
capa exterior o capa de floema, que forma parte de lacorteza.
Albura: es la madera de más reciente formación y por ella viajan la
mayoría de los compuestos de la savia. Es una capa más blanca
porque por ahí viaja más savia que por el resto del tronco.
Duramen (o corazón): es la madera dura y consistente. Está
formada por células fisiológicamente inactivas y se encuentra en el
centro del árbol. Es más oscura que la albura.
Médula vegetal: es la zona central del tronco, que posee escasa
resistencia, por lo que, generalmente no se utiliza.

11. En composición media se constituye de un 50 % de carbono (C), un 42 % de oxígeno (O), un 6 % de
hidrógeno (H) y el 2 % restante de nitrógeno (N) y otroselementos.
Composición

12. Clasificación
MADERAS BLANDAS: engloba a la
madera de los árboles pertenecientes a
la orden de las coníferas y otros de
crecimiento rápido. La gran ventaja que
tienen respecto a las maderas duras, es
su ligereza y su precio mucho menor. No
tiene una vida tan larga como las duras.
La manipulación de las maderas blandas
es mucho más sencilla, aunque tiene la
desventaja de producir mayor cantidad
de astillas. Algunas maderas blandas de
amplio uso son: pino, balso, olmo, etc.
 MADERAS DURAS: Son aquellas que
proceden de árboles de un crecimiento
lento, por lo que son más densas y
soportan mejor las inclemencias del tiempo
que las blandas. Estas maderas proceden,
por lo general, de árboles de hoja caduca,
pero también pueden ser de hoja perenne,
que tardan décadas, e incluso siglos, en
alcanzar el grado de madurez suficiente
para ser cortadas y poder ser empleadas
en la elaboración de muebles o vigas de los
caseríos o viviendas unifamiliares. Árboles
que se catalogan dentro de este tipo
son: haya, castaño, roble, etc.
Según su dureza, se clasifican en:

13. Estructuras
 El edificio más antiguo de madera en pie
es Hōryū-ji (Templo de la Ley Floreciente)
en Japón, y tiene unos 1400 años.
También existen estructuras de madera
por todo el globo desde el Neolítico.
Pavimentos
 Usado como material en pavimentos de
madera desde tiempos antiguos, debido a
su ductilidad y aislamiento, pero no es
hasta el siglo XVII cuando se extiende a
través de Europa.

14. TABLEROS
Contrachapado
OSB
DM
Tipos de tableros de madera:
• AGLOMERADOS O CONGLOMERADOS: Se obtiene a partir de pequeñas virutas o
aserrín, encoladas a presión en una proporción de 85% virutas y 15% cola principalmente.
• AGLOMERADOS DE FIBRAS ORIENTADAS: Material de tres capas fabricado a base de
virutas de gran tamaño, colocadas en direcciones transversales, simulando el efecto
estructural del contrachapado.
• AGLOMERADO DECORATIVO: Se fabrica con caras de madera seleccionada, laminados
plásticos o melamínicos.
• AGLOMERADO DE TRES CAPAS: Tiene una placa núcleo formada por partículas grandes
que van dispuestas entre dos capas de partículas más finas de alta densidad.
• AGLOMERADO DE UNA CAPA: Se realiza a partir de partículas de tamaño semejante
distribuídas de manera uniforme. Su superficie es relativamente basta.
• CONTRACHAPADO: Un tablero o lámina de madera maciza es relativamente inestable y
experimentará movimientos de contracción y dilatación, de mayor manera en el sentido de
las fibras de la madera, por esta razón es probable que sufra distorsiones.
• TABLEROS DE FIBRAS: Los tableros de fibras se construyen a partir de maderas que han
sido reducidas a sus elementos fibrosos básicos y posteriormente reconstituidas para
formar un material estable y homogéneo.
• TABLEROS SEMIDUROS: Encontramos dos tipos de estos tableros, los de baja densidad
(DB) que oscilan entre 6 mm y 12 mm y se utilizan como recubrimientos y para paneles de
control, y los de alta densidad (DA), que se utilizan para revestimientos de interiores.
• TABLEROS DE DENSIDAD MEDIA: Se trata de un tablero que tiene ambas caras lisas y
que se fabrica mediante un proceso seco. Las fibras se encolan gracias a un adhesivo de
resina sintética. Estos tableros pueden trabajarse como si se tratara de madera maciza.
• CHAPAS: Se denomina chapa pre-compuesta a una lámina delgada de madera que se
obtiene mediante la laminación de un bloque de chapas a partir del borde del bloque.

15. PRINCIPALES PROFESIONES DEL USO DE LA MADERA
Algunas de las más populares y
principales profesiones relacionadas
con el uso de la madera:
Carpintería: Es el nombre del oficio y
del taller donde se trabaja la madera,
cambiando su forma física para crear
cuerpos útiles al desarrollo humano.
Ebanistería: Es una especialización
de la carpintería orientada a la
construcción de muebles. El término
procede de un tipo de madera, el
ébano, considerada preciosa desde la
antigüedad, una madera dura y
pesada, negra en el centro y blanca en
la corteza.
Tallado: Consiste en un proceso de
desgaste y pulido, con el fin de darle una
forma, que puede ser un objeto concreto
o abstracto. El producto final puede ir
desde una escultura hasta un mueble.
Torneado: Se emplean dos métodos
básicos para tornear una pieza: el de
raspadura y el de corte. Al raspar, la
herramienta de tornear se introduce
directamente en el trabajo para raspar
partículas de madera. Al cortar, la
herramienta filosa, atraviesa el trabajo
para sacarle virutas produciendo un
acabado más liso.

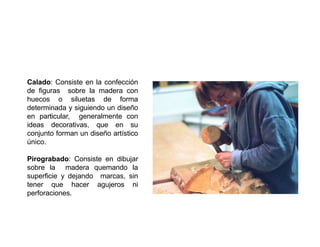

16. Calado: Consiste en la confección
de figuras sobre la madera con
huecos o siluetas de forma
determinada y siguiendo un diseño
en particular, generalmente con
ideas decorativas, que en su
conjunto forman un diseño artístico
único.
Pirograbado: Consiste en dibujar
sobre la madera quemando la
superficie y dejando marcas, sin
tener que hacer agujeros ni
perforaciones.

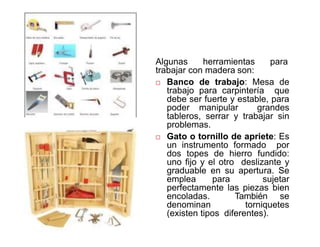

17. Operaciones y herramientas para trabajar la
madera Algunas herramientas para
trabajar con madera son:
 Banco de trabajo: Mesa de
trabajo para carpintería que
debe ser fuerte y estable, para
poder manipular grandes
tableros, serrar y trabajar sin
problemas.
 Gato o tornillo de apriete: Es
un instrumento formado por
dos topes de hierro fundido:
uno fijo y el otro deslizante y
graduable en su apertura. Se
emplea para sujetar
perfectamente las piezas bien
encoladas. También se
denominan torniquetes
(existen tipos diferentes).

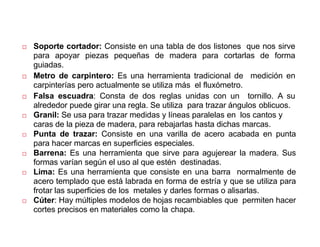

18. Operaciones y herramientas para trabajar la
madera
 Soporte cortador: Consiste en una tabla de dos listones que nos sirve
para apoyar piezas pequeñas de madera para cortarlas de forma
guiadas.
 Metro de carpintero: Es una herramienta tradicional de medición en
carpinterías pero actualmente se utiliza más el fluxómetro.
 Falsa escuadra: Consta de dos reglas unidas con un tornillo. A su
alrededor puede girar una regla. Se utiliza para trazar ángulos oblicuos.
 Granil: Se usa para trazar medidas y líneas paralelas en los cantos y
caras de la pieza de madera, para rebajarlas hasta dichas marcas.
 Punta de trazar: Consiste en una varilla de acero acabada en punta
para hacer marcas en superficies especiales.
 Barrena: Es una herramienta que sirve para agujerear la madera. Sus
formas varían según el uso al que estén destinadas.
 Lima: Es una herramienta que consiste en una barra normalmente de
acero templado que está labrada en forma de estría y que se utiliza para
frotar las superficies de los metales y darles formas o alisarlas.
 Cúter: Hay múltiples modelos de hojas recambiables que permiten hacer
cortes precisos en materiales como la chapa.

19. Operaciones y herramientas para trabajar la
madera
 Formón: Es una herramienta con hojas de corte libre. Su estructura nos
recuerda al destornillador.
 Cepillo: Consta de un trozo de madera con una apertura inclinada donde
se coloca la cuchilla de corte, sujeta a su vez una cuña.
 Sierra: Está compuesta por la hoja dentada de corte acoplada a un
armazón con dos mangos (empuñadura). Existen mecánicas o
eléctricas.
 Gubia: Se diferencia del formón por la hoja. En la gubia, la hoja es
curva, por lo que al cortar se ve un canal en forma de arco
circunferencial. Es la herramienta típica de los tallistas.
 Destornillador: Es el instrumento utilizado para meter y sacar tornillos.
Hay destornilladores fijos y automáticos.
 Berbiquí: Diseñado con una varilla de acero en forma de U. Se acciona
con una mano mientras se empuja con la otra en la empuñadura. Un
dispositivo que está en su extremo recibe la barrena que hará el agujero.
 Martillo y maza: Son dos herramientas utilizadas para golpear. La maza
es un martillo de madera para golpear los mangos de formones, gubias
o piezas de madera.
 Serruchos: Es una sierra de hoja ancha unida a la empuñadura. Se
distinguen varios tipos: serrucho 7 ordinario, serrucho de costilla y
serrucho de punta.

20. TÉCNICAS DE
ACABADO
• El acabado de la superficie de la madera consiste
en proteger la madera de los agentes exteriores
que perjudican su estructura y provocan que se
pudran prematuramente.
• Éste tratamiento se realiza mediante la aplicación
de pinturas, barnices u otros materiales
similares. Además de darle protección realza el
aspecto estético del trabajo en general.

21. PRODUCTOS ELABORADOS
CON MADERA

25. IMÁGENES DE PRODUCTOS
ELABORADOS CON MADERA

27. Ejemplos de productos de Diseño:
CRISTIAN MOHADED
• Nacido en el año 1980 en Recreo, provincia de
Catamarca.
• Comenzó sus estudios en la carrera de Ingeniería
y Química.
• Decidió orientar su formación hacia la
arquitectura, pero a partir del curso nivelador de
la universidad, definió finalmente seguir sus
estudios en la rama de diseño industrial.
• Se graduó en la Universidad Nacional de
Arquitectura de Córdoba y hace unos cinco años
vive en Buenos Aires.

28. • Su búsqueda se basa en el retorno a productos
simples pero que a la vez sean sensibles, los cuales
el siente que se han vuelto “esquizofrénicos”.
• Propone entonces un diseño distendido, que se
exprese por su materialidad, geometría y tecnología.
• Sus proyectos los encabeza encontrando
paralelismos e inspirándose en corrientes de diseño
muy diversas y reconocidas pero trabajando
siempre desde nuevos conceptos innovadores y
brindándole protagonismo a la materialidad.
• Siempre tiene en cuenta que el producto no puede
ser muy caro, se tiene que vender como un producto
de diseño.

29. • Encuentra en la madera, el
material más humano y noble,
es por ello que se siente
identificado con ella en cambio
el metal le resulta más
artificial, más frío.
• Cada trozo de madera
comunica tanto por su color,
veta, origen o densidad, y es a
partir de ello que muchas veces
encuentra un disparador o
fuente de inspiración que le
ayuda a diseñar.

30. • El contraste entre las distintas maderas es un
recurso muy utilizado por Cristian Mohaded a
la hora de diseñar.
• Un ejemplo claro de ello se aprecia en el
Banco Bois, su primer trabajo y el más
reconocido.
• Surgió de una visita a una fábrica de sillas, donde descubrió que detrás de ella había
una pila de tres metros de alto de recortes de madera. Averiguó que las vendían por
kilo y así armó sus primeros cuatro banquitos.
• Este producto se caracteriza por ser único e irrepetible, ya que todos tienen la misma
forma pero cada uno varía en color y en el dibujo de la veta.
• Su carga material responde al diseño escandinavo que tiene un aspecto único y fácil
de reconocer.
• Utiliza líneas muy limpias y simples con la creciente conciencia sobre la naturaleza y
el medio ambiente.

31. “Creo que en cada diseño, en cada concepto se despierta
una expresión acabada de la manera en que una cultura vive
jugando, cortando, pegando, mimando, uniendo, tocando,
acciones que trabajan en un proceso y que funciona como
mecanismo en el “hacer” que desbloquean los procesos
proyectuales del diseño“.

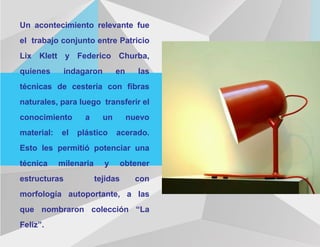

32. Un acontecimiento relevante fue
el trabajo conjunto entre Patricio
Lix Klett y Federico Churba,
quienes indagaron en las
técnicas de cestería con fibras
naturales, para luego transferir el
conocimiento a un nuevo
material: el plástico acerado.
Esto les permitió potenciar una
técnica milenaria y obtener
estructuras tejidas con
morfología autoportante, a las
que nombraron colección “La
Feliz”.

33. MOBILIARIOBANCO BOIS
Autores: Cristián Mohaded
Año: 2005
Material: Maderas varias de descarte.
Dimensiones: 270 diámetro x 420 alto
Productor: Auto producción
Premios:
Mención Especial. Concurso Internacional de Diseño Fedema 2006,
Argentina.
Surge del re-uso de diversas maderas que se encuentran en talleres,
madereras, y aserraderos, en pequeñas piezas. Es una mono pieza
generada por la ‘fusión’ de varios tipos de maderas se plantea
generar una aproximación o justificación en la proyección del uso de
la madera aplicados en el diseño, donde exista y se exija un diálogo
entre el material y el diseño. Bois es pensado desde la
fragmentación, y no desde una unidad, donde cada parte es
considerada un soporte en el producto.

34. BIBLIOTECA CONS
Autores: Cristián Mohaded
Año: 2008
Material: madera de lenga y aluminio
Dimensiones: 1900 ancho x
220 profundidad x 1050 alto
Productor: Auto producción
Pensada a partir de las
posibilidades estructurales y
de movimiento. De manera
sistémica, que permite
obtener un producto
“transformable”.
Bajo un esquema lineal
flexible, su mínima
materialización permite ver
un producto liviano, de
líneas netas que juegan con
el vacío provocado por su
estructura.

35. MOBILIARI
O
BANCO MECEDOR GULA
Autor: Cristián Mohaded
+ Ernesto Torriano Año:
2006
Material: Multilaminado de
guatambu en 3mm (birch
plywood)
Dimensiones: 450 ancho x
600 profundidad x 580alto
Productor: Prototipo

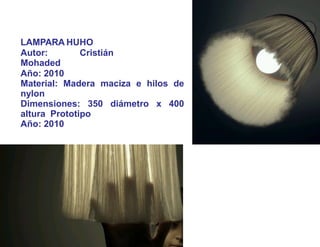

36. ILUMINACIO
NLAMPARA HUHO
Autor: Cristián
Mohaded
Año: 2010
Material: Madera maciza e hilos de
nylon
Dimensiones: 350 diámetro x 400
altura Prototipo
Año: 2010

37. LAMPARA NUBE
Autor: Cristián
Mohaded
Año: 2012
Material y medidas: pet y acrílico bicapa
Dimensiones: 350 profundidad x 320 ancho
x 350 alto Productor: La Feliz
Lámpara nube es uno de los nuevos productos de la coleccion 2012
para el estudio argentino La Feliz. Se utilizó el ya clásico material
(mimbre plástico) para dar vida a Nube, una lámpara de mesa, que
combina una pantalla tejida en este material y un pie de acrílico bicapa
(blanco + negro o rojo o amarillo). Un producto simple, de líneas
suaves y elegantes.

38. PRODUCTO
S
ELEMENTOS DE
ESCRITORIO OTO
Autores: Cristián
Mohaded
Año: 2007
Material: Madera de
cancharana, petiribi y/o lenga
Dimensiones: 200 diámetro x
120 alto / 180 diametro x 170
alto
Productor: Auto producción

39. PRODUCTO
S
FILO GARGANTILLA
Autores: Cristián Mohaded
Año:2011
Material: Aluminio y nylon
Dimensiones: 250 x 200
Prototipo
Pertenece a la serie de
productos del
PROYECTO COSA.

40. CONSTRUCCIÓN DE MODELO
LA MADERA
GRACIAS

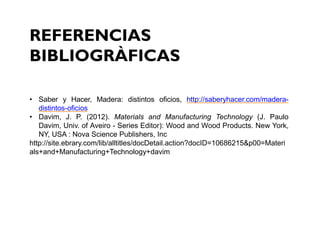

41. REFERENCIAS
BIBLIOGRÀFICAS
• Saber y Hacer, Madera: distintos oficios, http://saberyhacer.com/madera-
distintos-oficios
• Davim, J. P. (2012). Materials and Manufacturing Technology (J. Paulo
Davim, Univ. of Aveiro - Series Editor): Wood and Wood Products. New York,
NY, USA : Nova Science Publishers, Inc
http://site.ebrary.com/lib/alltitles/docDetail.action?docID=10686215&p00=Materi
als+and+Manufacturing+Technology+davim
