Clase programada
1. Colegio Área(s): Código
Estanislao Zuleta IED CIENCIAS NATURALES GT-PPF-EZ-01
“Formación de ciudadanos
competentes a través del uso de
Nombre y/o temática de la guía Versión
los medios de comunicacióny ESTADO DE AGREGACIÓN DE LA MATERIA 01-12-18
las nuevas tecnologías de la “ESTADO SÓLIDO”
información al servicio de la
comunidad” Docente: Curso: Fecha
SAMALI PINZÓN CORREA 10 09/04/2012
Objetivo:Reconocer las Competencia a desarrollar: Desempeño esperado:
características del estado Establece la interrelación entre la En un nivel incipiente,
de agregación sólido y ciencia, la tecnología, la sociedad y el observa y analiza
compararlos con los ambiente en contextos históricos y un fenómeno, hecho o
otros estados de sociales específicos situación de la vida
agregación. cotidiana; formula una
hipótesis, experimenta y
obtiene las conclusiones
correspondientes.
a. Materiales
Previo al desarrollo de esta clase se pedirá a los alumnos que traigan material de entrecasa dependiendo de
las actividades prácticas que se especificaran en la metodología.
b. Actividad para la casa
De acuerdo a lo que el estudiante conoce de los estados de agregación se le pondrá a comparar diferentes
sustancias desconocidas cuyas características se relacionan en la tabla 1, de las cuáles deberá inferir en qué
estado de agregación se encuentra y justificará cada una de las decisiones tomadas, presentando sus
conclusiones teniendo en cuenta el modelo presentado en la tabla 2.
Tabla 1. Datos de sustancias desconocidas para la actividad de reconocimiento del estado de agregación
de las sustancias de acuerdo a algunas propiedades
Sustancia Forma Color Volumen Sabor
A Fija Rojo Fijo Dulce
B Variable Blanco Variable Salado
C Fija Incoloro Fijo Insípido
D Variable Rojo Variable Rancio
E Variable Blanco Fijo Dulce
Este cuadro es un modelo para completar por parte del estudiante
Tabla 1. Resultados de actividad estados de agregación
Sustancia Estado de agregación Justificación
A
B
C

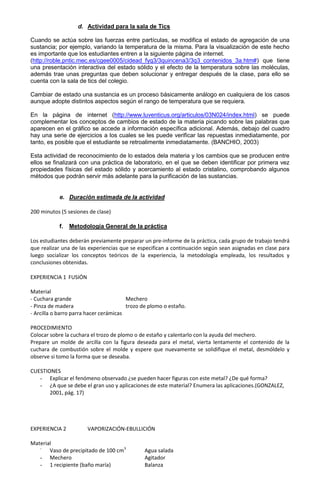

2. d. Actividad para la sala de Tics
Cuando se actúa sobre las fuerzas entre partículas, se modifica el estado de agregación de una
sustancia; por ejemplo, variando la temperatura de la misma. Para la visualización de este hecho
es importante que los estudiantes entren a la siguiente página de internet.
(http://roble.pntic.mec.es/cgee0005/cidead_fyq3/3quincena3/3q3_contenidos_3a.htm#) que tiene
una presentación interactiva del estado sólido y el efecto de la temperatura sobre las moléculas,
además trae unas preguntas que deben solucionar y entregar después de la clase, para ello se
cuenta con la sala de tics del colegio.
Cambiar de estado una sustancia es un proceso básicamente análogo en cualquiera de los casos
aunque adopte distintos aspectos según el rango de temperatura que se requiera.
En la página de internet (http://www.luventicus.org/articulos/03N024/index.html) se puede
complementar los conceptos de cambios de estado de la materia picando sobre las palabras que
aparecen en el gráfico se accede a información específica adicional. Además, debajo del cuadro
hay una serie de ejercicios a los cuales se les puede verificar las repuestas inmediatamente, por
tanto, es posible que el estudiante se retroalimente inmediatamente. (BANCHIO, 2003)
Esta actividad de reconocimiento de lo estados dela materia y los cambios que se producen entre
ellos se finalizará con una práctica de laboratorio, en el que se deben identificar por primera vez
propiedades físicas del estado sólido y acercamiento al estado cristalino, comprobando algunos
métodos que podrán servir más adelante para la purificación de las sustancias.
e. Duración estimada de la actividad
200 minutos (5 sesiones de clase)
f. Metodología General de la práctica
Los estudiantes deberán previamente preparar un pre-informe de la práctica, cada grupo de trabajo tendrá
que realizar una de las experiencias que se especifican a continuación según sean asignadas en clase para
luego socializar los conceptos teóricos de la experiencia, la metodología empleada, los resultados y
conclusiones obtenidas.
EXPERIENCIA 1 FUSIÓN
Material
- Cuchara grande Mechero
- Pinza de madera trozo de plomo o estaño.
- Arcilla o barro parra hacer cerámicas
PROCEDIMIENTO
Colocar sobre la cuchara el trozo de plomo o de estaño y calentarlo con la ayuda del mechero.
Prepare un molde de arcilla con la figura deseada para el metal, vierta lentamente el contenido de la
cuchara de combustión sobre el molde y espere que nuevamente se solidifique el metal, desmóldelo y
observe si tomo la forma que se deseaba.
CUESTIONES
- Explicar el fenómeno observado ¿se pueden hacer figuras con este metal? ¿De qué forma?
- ¿A que se debe el gran uso y aplicaciones de este material? Enumera las aplicaciones.(GONZALEZ,
2001, pág. 17)
EXPERIENCIA 2 VAPORIZACIÓN-EBULLICIÓN
Material
-
Vaso de precipitado de 100 cm3 Agua salada
- Mechero Agitador
- 1 recipiente (baño maría) Balanza
3. Preparar el agua salada (se pesan unos 10 gr. de sal y se disuelven en un 80 ml de agua) para calentarla
dentro del vaso de precipitado, de forma lenta al baño maría, desde que comienza la ebullición hasta la
total evaporación y obtención de la sal purificada en cristales.
Pesar de nuevo la sal resultante estimando el % de pérdidas si se hizo a través de una disolución.
Cuestiones
- ¿Cuál es el % de sal en el agua salada preparada?
- Compara la experiencia con el proceso que se sigue en las salinas.
- ¿Qué es la ebullición? ¿en qué consiste la vaporización? ¿cómo se suele llamar la vaporización de la
superficie del líquido?
- Si no se calienta y se deja mucho tiempo al aire libre ¿se evaporará el agua? ¿A dónde se ha
marchado? ¿de dónde ha tomado la energía el agua para la evaporación?(GONZALEZ, 2001, pág.
18)
EXPERIENCIA 3 SUBLIMACIÓN
Material
- Cápsula de porcelana - Trozos de yodo
- Mechero - Pastillas de naftalina para la ropa
- Tubo de ensayo - Pastillas ambientadoras o desodorantes
- Tapón de caucho para el tubo - Tetracloruro de carbono CCl4
Procedimiento
Tomar unos gramos de yodo y colocarlos en la cápsula de porcelana. Calentar muy suavemente. Con las
pastillas ambientadoras o de naftalina, colócalas en un ambiente aireado, caliéntalas muy poco sobre la
cápsula y observa.
Repite la experiencia del yodo pero colocándolo dentro de un tubo de ensayo tapado ver ilustración 17.
¿Qué ocurre al calentar? ¿Y al enfriar posteriormente? ¿Dónde se queda ahora el yodo? Si le añades un
poco de tetracloruro de carbono Cl4C, ¿qué sucede?
Ilustración 1. Montaje experimental para observar la sublimación del iodo
Cuestiones
- Explica lo que ocurre en cada caso.
- ¿En qué consiste la sublimación?
EXPERIENCIA 4 SOLIDIFICACIÓN
Material
- 1 vela - Mechero
- Espátula o cucharilla - Recipiente metálico
- Aceite mineral
Procedimiento
Encender la vela y comprobar cómo evoluciona la parafina. Deja caer una gota sobre una hoja de
papel, otra gota sobre una cucharilla de café calentada previamente y otra sobre un vaso con
agua, observa y anota todas las diferencias que ocurren en cada caso.
Toma un trozo de la parafina, caliéntalo y luego déjalo enfriar y observar su evolución. En un vaso
de precipitado derrita toda la parafina y envásela, en un recipiente metálico previamente encerado
con aceite mineral.

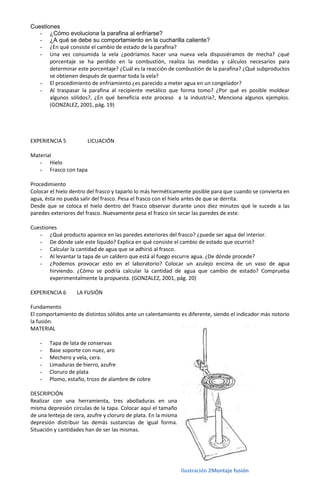

4. Cuestiones
- ¿Cómo evoluciona la parafina al enfriarse?
- ¿A qué se debe su comportamiento en la cucharilla caliente?
- ¿En qué consiste el cambio de estado de la parafina?
- Una vez consumida la vela ¿podríamos hacer una nueva vela dispusiéramos de mecha? ¿qué
porcentaje se ha perdido en la combustión, realiza las medidas y cálculos necesarios para
determinar este porcentaje? ¿Cuál es la reacción de combustión de la parafina? ¿Qué subproductos
se obtienen después de quemar toda la vela?
- El procedimiento de enfriamiento ¿es parecido a meter agua en un congelador?
- Al traspasar la parafina al recipiente metálico que forma tomo? ¿Por qué es posible moldear
algunos sólidos?, ¿En qué beneficia este proceso a la industria?, Menciona algunos ejemplos.
(GONZALEZ, 2001, pág. 19)
EXPERIENCIA 5 LICUACIÓN
Material
- Hielo
- Frasco con tapa
Procedimiento
Colocar el hielo dentro del frasco y taparlo lo más herméticamente posible para que cuando se convierta en
agua, ésta no pueda salir del frasco. Pesa el frasco con el hielo antes de que se derrita.
Desde que se coloca el hielo dentro del frasco observar durante unos diez minutos qué le sucede a las
paredes exteriores del frasco. Nuevamente pesa el frasco sin secar las paredes de este.
Cuestiones
- ¿Qué producto aparece en las paredes exteriores del frasco? ¿puede ser agua del interior.
- De dónde sale este líquido? Explica en qué consiste el cambio de estado que ocurrió?
- Calcular la cantidad de agua que se adhirió al frasco.
- Al levantar la tapa de un caldero que está al fuego escurre agua. ¿De dónde procede?
- ¿Podemos provocar esto en el laboratorio? Colocar un azulejo encima de un vaso de agua
hirviendo. ¿Cómo se podría calcular la cantidad de agua que cambio de estado? Comprueba
experimentalmente la propuesta. (GONZALEZ, 2001, pág. 20)
EXPERIENCIA 6 LA FUSIÓN
Fundamento
El comportamiento de distintos sólidos ante un calentamiento es diferente, siendo el indicador más notorio
la fusión.
MATERIAL
- Tapa de lata de conservas
- Base soporte con nuez, aro
- Mechero y vela, cera.
- Limaduras de hierro, azufre
- Cloruro de plata
- Plomo, estaño, trozo de alambre de cobre
DESCRIPCIÓN
Realizar con una herramienta, tres abolladuras en una
misma depresión circulas de la tapa. Colocar aquí el tamaño
de una lenteja de cera, azufre y cloruro de plata. En la misma
depresión distribuir las demás sustancias de igual forma.
Situación y cantidades han de ser las mismas.
Ilustración 2Montaje fusión

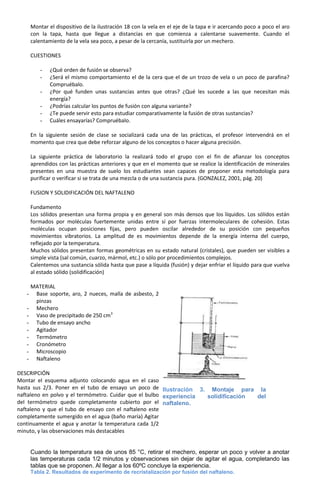

5. Montar el dispositivo de la ilustración 18 con la vela en el eje de la tapa e ir acercando poco a poco el aro
con la tapa, hasta que llegue a distancias en que comienza a calentarse suavemente. Cuando el
calentamiento de la vela sea poco, a pesar de la cercanía, sustituirla por un mechero.
CUESTIONES
- ¿Qué orden de fusión se observa?
- ¿Será el mismo comportamiento el de la cera que el de un trozo de vela o un poco de parafina?
Compruébalo.
- ¿Por qué funden unas sustancias antes que otras? ¿Qué les sucede a las que necesitan más
energía?
- ¿Podrías calcular los puntos de fusión con alguna variante?
- ¿Te puede servir esto para estudiar comparativamente la fusión de otras sustancias?
- Cuáles ensayarías? Compruébalo.
En la siguiente sesión de clase se socializará cada una de las prácticas, el profesor intervendrá en el
momento que crea que debe reforzar alguno de los conceptos o hacer alguna precisión.
La siguiente práctica de laboratorio la realizará todo el grupo con el fin de afianzar los conceptos
aprendidos con las prácticas anteriores y que en el momento que se realice la identificación de minerales
presentes en una muestra de suelo los estudiantes sean capaces de proponer esta metodología para
purificar o verificar si se trata de una mezcla o de una sustancia pura. (GONZALEZ, 2001, pág. 20)
FUSION Y SOLIDIFICACIÓN DEL NAFTALENO
Fundamento
Los sólidos presentan una forma propia y en general son más densos que los líquidos. Los sólidos están
formados por moléculas fuertemente unidas entre sí por fuerzas intermoleculares de cohesión. Estas
moléculas ocupan posiciones fijas, pero pueden oscilar alrededor de su posición con pequeños
movimientos vibratorios. La amplitud de es movimientos depende de la energía interna del cuerpo,
reflejado por la temperatura.
Muchos sólidos presentan formas geométricas en su estado natural (cristales), que pueden ser visibles a
simple vista (sal común, cuarzo, mármol, etc.) o sólo por procedimientos complejos.
Calentemos una sustancia sólida hasta que pase a líquida (fusión) y dejar enfriar el líquido para que vuelva
al estado sólido (solidificación)
MATERIAL
- Base soporte, aro, 2 nueces, malla de asbesto, 2
pinzas
- Mechero
- Vaso de precipitado de 250 cm3
- Tubo de ensayo ancho
- Agitador
- Termómetro
- Cronómetro
- Microscopio
- Naftaleno
DESCRIPCIÓN
Montar el esquema adjunto colocando agua en el caso
hasta sus 2/3. Poner en el tubo de ensayo un poco de Ilustración 3. Montaje para la
naftaleno en polvo y el termómetro. Cuidar que el bulbo experiencia solidificación del
del termómetro quede completamente cubierto por el naftaleno.
naftaleno y que el tubo de ensayo con el naftaleno este
completamente sumergido en el agua (baño maría) Agitar
continuamente el agua y anotar la temperatura cada 1/2
minuto, y las observaciones más destacables
Cuando la temperatura sea de unos 85 °C, retirar el mechero, esperar un poco y volver a anotar
las temperaturas cada 1/2 minutos y observaciones sin dejar de agitar el agua, completando las
tablas que se proponen. Al llegar a los 60ºC concluye la experiencia.

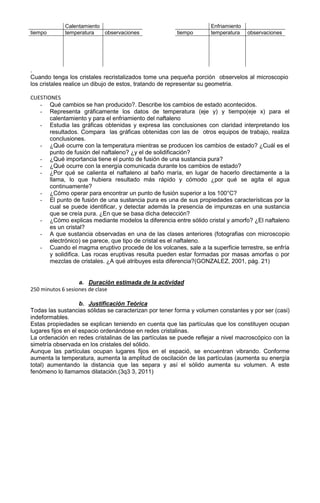

Tabla 2. Resultados de experimento de recristalización por fusión del naftaleno.
6. Calentamiento Enfriamiento
tiempo temperatura observaciones tiempo temperatura observaciones
.
Cuando tenga los cristales recristalizados tome una pequeña porción observelos al microscopio
los cristales realice un dibujo de estos, tratando de representar su geometria.
CUESTIONES
- Qué cambios se han producido?. Describe los cambios de estado acontecidos.
- Representa gráficamente los datos de temperatura (eje y) y tiempo(eje x) para el
calentamiento y para el enfriamiento del naftaleno
- Estudia las gráficas obtenidas y expresa las conclusiones con claridad interpretando los
resultados. Compara las gráficas obtenidas con las de otros equipos de trabajo, realiza
conclusiones.
- ¿Qué ocurre con la temperatura mientras se producen los cambios de estado? ¿Cuál es el
punto de fusión del naftaleno? ¿y el de solidificación?
- ¿Qué importancia tiene el punto de fusión de una sustancia pura?
- ¿Qué ocurre con la energía comunicada durante los cambios de estado?
- ¿Por qué se calienta el naftaleno al baño maría, en lugar de hacerlo directamente a la
llama, lo que hubiera resultado más rápido y cómodo ¿por qué se agita el agua
continuamente?
- ¿Cómo operar para encontrar un punto de fusión superior a los 100°C?
- El punto de fusión de una sustancia pura es una de sus propiedades características por la
cual se puede identificar, y detectar además la presencia de impurezas en una sustancia
que se creía pura. ¿En que se basa dicha detección?
- ¿Cómo explicas mediante modelos la diferencia entre sólido cristal y amorfo? ¿El naftaleno
es un cristal?
- A que sustancia observadas en una de las clases anteriores (fotografias con microscopio
electrónico) se parece, que tipo de cristal es el naftaleno.
- Cuando el magma eruptivo procede de los volcanes, sale a la superficie terrestre, se enfría
y solidifica. Las rocas eruptivas resulta pueden estar formadas por masas amorfas o por
mezclas de cristales. ¿A qué atribuyes esta diferencia?(GONZALEZ, 2001, pág. 21)
a. Duración estimada de la actividad
250 minutos 6 sesiones de clase
b. Justificación Teórica
Todas las sustancias sólidas se caracterizan por tener forma y volumen constantes y por ser (casi)
indeformables.
Estas propiedades se explican teniendo en cuenta que las partículas que los constituyen ocupan
lugares fijos en el espacio ordenándose en redes cristalinas.
La ordenación en redes cristalinas de las partículas se puede reflejar a nivel macroscópico con la
simetría observada en los cristales del sólido.
Aunque las partículas ocupan lugares fijos en el espació, se encuentran vibrando. Conforme
aumenta la temperatura, aumenta la amplitud de oscilación de las partículas (aumenta su energía
total) aumentando la distancia que las separa y así el sólido aumenta su volumen. A este
fenómeno lo llamamos dilatación.(3q3 3, 2011)
