Los circuitos integrados, interruptores, transistores, potenciómetros, fusibles, bobinas, diodos rectificadores, diodos LED, condensadores polarizados, transformadores y resistencias son componentes electrónicos fundamentales utilizados en dispositivos eléctricos y electrónicos. Cada componente cumple una función específica como conducir, interrumpir, almacenar o transformar la corriente eléctrica de acuerdo a sus características.

1. COMPONENTES
ELECTRONICOS
Nathalia Pérez
Hernández
10-1

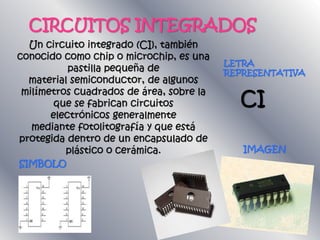

2. CIRCUITOS INTEGRADOS
Un circuito integrado (CI), también
conocido como chip o microchip, es una
pastilla pequeña de
material semiconductor, de algunos
milímetros cuadrados de área, sobre la
que se fabrican circuitos
electrónicos generalmente
mediante fotolitografía y que está
protegida dentro de un encapsulado de
plástico o cerámica. IMAGEN
LETRA
REPRESENTATIVA
CI
SIMBOLO

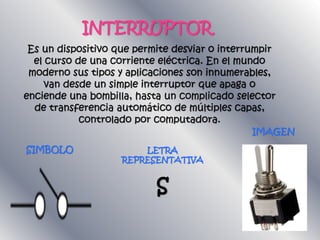

3. INTERRUPTOR
Es un dispositivo que permite desviar o interrumpir
el curso de una corriente eléctrica. En el mundo
moderno sus tipos y aplicaciones son innumerables,
van desde un simple interruptor que apaga o
enciende una bombilla, hasta un complicado selector
de transferencia automático de múltiples capas,
controlado por computadora.
IMAGEN
LETRA
REPRESENTATIVA
S
SIMBOLO

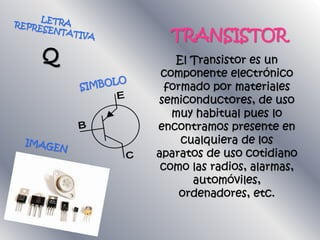

4. TRANSISTOR
El Transistor es un
componente electrónico
formado por materiales
semiconductores, de uso
muy habitual pues lo
encontramos presente en
cualquiera de los
aparatos de uso cotidiano
como las radios, alarmas,
automóviles,
ordenadores, etc.

5. POTENCIOMETRO
Un potenciómetro es
un resistor cuyo valor
de resistencia es variable. De
esta manera, indirectamente, se
puede controlar la intensidad
de corriente que fluye por un
circuito si se conecta en
paralelo, o la diferencia de
potencial al conectarlo en serie.
LETRA
REPRESENTATIVA
R
SIMBOLO

6. FUSIBLE
Los fusibles son pequeños dispositivos que
permiten el paso constante de la corriente
eléctrica hasta que ésta supera el valor máximo
permitido. Cuando aquello sucede, entonces el
fusible, inmediatamente, cortará el paso de la
corriente eléctrica a fin de evitar algún tipo de
accidente, protegiendo los aparatos eléctricos
de "quemarse" o estropearse.
SIMBOLO
LETRA
REPRESENTATIVA
F
IMAGEN

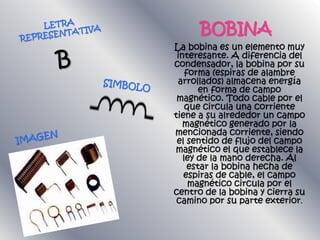

7. BOBINA
La bobina es un elemento muy
interesante. A diferencia del
condensador, la bobina por su
forma (espiras de alambre
arrollados) almacena energía
en forma de campo
magnético. Todo cable por el
que circula una corriente
tiene a su alrededor un campo
magnético generado por la
mencionada corriente, siendo
el sentido de flujo del campo
magnético el que establece la
ley de la mano derecha. Al
estar la bobina hecha de
espiras de cable, el campo
magnético circula por el
centro de la bobina y cierra su
camino por su parte exterior.

8. DIODO RECTIFICADOR
Un diodo rectificador es uno de los
dispositivos de la familia de los
diodos más sencillos. El nombre
diodo rectificador” procede de su
aplicación, la cual consiste en
separar los ciclos positivos de una
señal de corriente alterna.
LETRA
REPRESENTATIVA
D
SIMBOLO

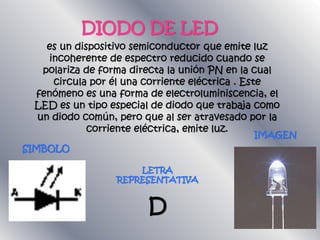

9. DIODO DE LED
es un dispositivo semiconductor que emite luz
incoherente de espectro reducido cuando se
polariza de forma directa la unión PN en la cual
circula por él una corriente eléctrica . Este
fenómeno es una forma de electroluminiscencia, el
LED es un tipo especial de diodo que trabaja como
un diodo común, pero que al ser atravesado por la
corriente eléctrica, emite luz.
SIMBOLO
LETRA
REPRESENTATIVA
D
IMAGEN

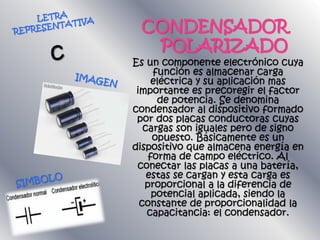

10. CONDENSADOR
POLARIZADO
Es un componente electrónico cuya
función es almacenar carga
eléctrica y su aplicación mas
importante es precoregir el factor
de potencia. Se denomina
condensador al dispositivo formado
por dos placas conductoras cuyas
cargas son iguales pero de signo
opuesto. Básicamente es un
dispositivo que almacena energía en
forma de campo eléctrico. Al
conectar las placas a una batería,
estas se cargan y esta carga es
proporcional a la diferencia de
potencial aplicada, siendo la
constante de proporcionalidad la
capacitancia: el condensador.

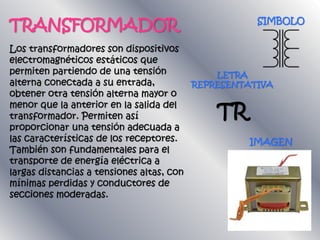

11. TRANSFORMADOR
Los transformadores son dispositivos
electromagnéticos estáticos que
permiten partiendo de una tensión
alterna conectada a su entrada,
obtener otra tensión alterna mayor o
menor que la anterior en la salida del
transformador. Permiten así
proporcionar una tensión adecuada a
las características de los receptores.
También son fundamentales para el
transporte de energía eléctrica a
largas distancias a tensiones altas, con
mínimas perdidas y conductores de
secciones moderadas.
LETRA
REPRESENTATIVA
TR
IMAGEN
SIMBOLO

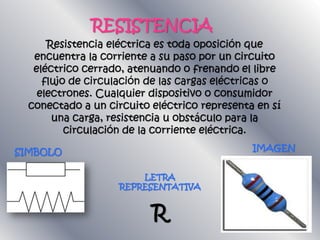

12. RESISTENCIA
Resistencia eléctrica es toda oposición que
encuentra la corriente a su paso por un circuito
eléctrico cerrado, atenuando o frenando el libre
flujo de circulación de las cargas eléctricas o
electrones. Cualquier dispositivo o consumidor
conectado a un circuito eléctrico representa en sí
una carga, resistencia u obstáculo para la
circulación de la corriente eléctrica.
SIMBOLO
LETRA
REPRESENTATIVA
R
IMAGEN
