1. HM
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

2. ➲
➲
➲

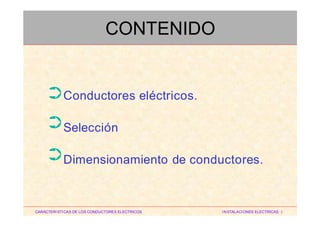

Conductores eléctricos.
Selección
Dimensionamiento de conductores.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
CONTENIDO

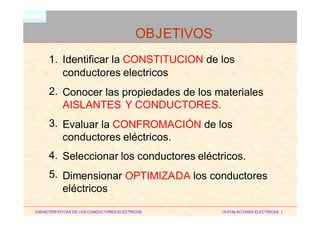

3. HM
1. Identificar la CONSTITUCION de los
conductores electricos
Conocer las propiedades de los materiales
AISLANTES Y CONDUCTORES.
Evaluar la CONFROMACIÓN de los
conductores eléctricos.
Seleccionar los conductores eléctricos.
Dimensionar OPTIMIZADA los conductores
eléctricos
2.
3.
4.
5.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
OBJETIVOS

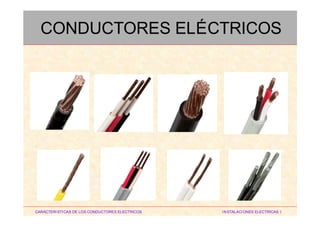

4. CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
CONDUCTORES ELÉCTRICOS

5. OBJETIVOS
HM
CLASIFICACION DE LOS MATERIALES
• Conductores.
AQUI
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
A CONTINUACION PRESENTAMOS UNA TABLA QUE
MUESTRA LA CLASIFICACION ANTES INDICADA
Los materiales estan clasificados en :
AQUI
• Semiconductores.
• Aislantes.

6. ➨ De acuerdo a los fenómenos
eléctricos,
comportar
la materia
como:
se puede
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
❶ AISLANTE.
❷ CONDUCTOR.
❸ SEMICONDUCTOR.

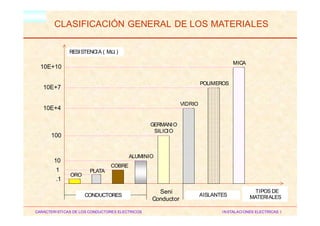

7. HM
CLASIFICACIÓN GENERAL DE LOS MATERIALES
10E+10
10E+7
10E+4
100
10
1
.1
COBRE
PLATA
ORO
AISLANTES MATERIALES
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
RESISTENCIA ( MΩ )
MICA
POLIMEROS
VIDRIO
GERMANIO
SILICIO
ALUMINIO
CONDUCTORES
Seni
Conductor
TIPOS DE

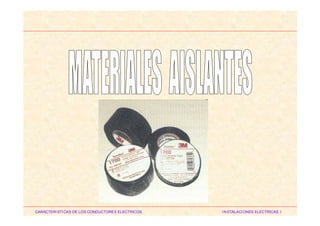

8. CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

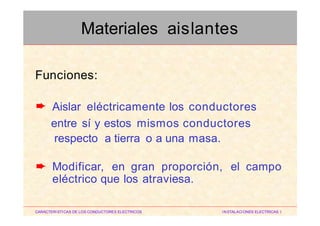

9. Funciones:
Aislar eléctricamente los conductores
entre sí y estos mismos conductores
respecto a tierra o a una masa.
➨
Modificar, en gran proporción, el campo➨
eléctrico que los atraviesa.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Materiales aislantes

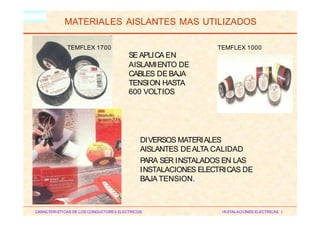

10. HM
MATERIALES AISLANTES MAS UTILIZADOS
TEMFLEX 1700 TEMFLEX 1000
SE APLICA EN
AISLAMIENTO DE
CABLES DE BAJA
TENSION HASTA
600 VOLTIOS
DIVERSOS MATERIALES
AISLANTES DEALTA CALIDAD
PARA SER INSTALADOS EN LAS
INSTALACIONES ELECTRICAS DE
BAJA TENSION.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

11. OBJETIVOS
HM

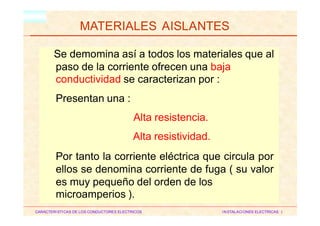

MATERIALES AISLANTES
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Se demomina así a todos los materiales que al
paso de la corriente ofrecen una baja
conductividad se caracterizan por :
Presentan una :
Alta resistencia.
Alta resistividad.
Por tanto la corriente eléctrica que circula por
ellos se denomina corriente de fuga ( su valor
es muy pequeño del orden de los
microamperios ).

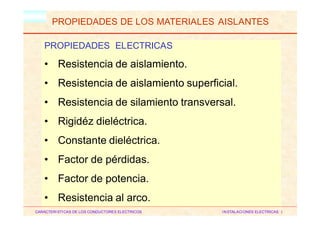

12. HM
PROPIEDADES DE LOS MATERIALES AISLANTES
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
PROPIEDADES ELECTRICAS
• Resistencia de aislamiento.
• Resistencia de aislamiento superficial.
• Resistencia de silamiento transversal.
• Rigidéz dieléctrica.
• Constante dieléctrica.
• Factor de pérdidas.
• Factor de potencia.
• Resistencia al arco.

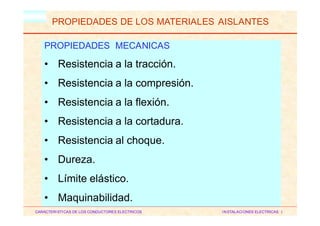

13. HM
PROPIEDADES DE LOS MATERIALES AISLANTES
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
PROPIEDADES MECANICAS
• Resistencia a la tracción.
• Resistencia a la compresión.
• Resistencia a la flexión.
• Resistencia a la cortadura.
• Resistencia al choque.
• Dureza.
• Límite elástico.
• Maquinabilidad.

14. HM
PROPIEDADES DE LOS MATERIALES AISLANTES
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

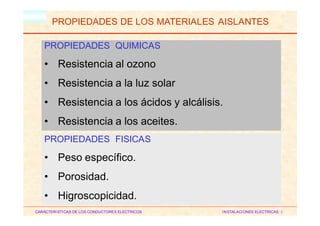

PROPIEDADES FISICAS
• Peso específico.
• Porosidad.
• Higroscopicidad.
PROPIEDADES QUIMICAS
• Resistencia al ozono
• Resistencia a la luz solar
• Resistencia a los ácidos y alcálisis.
• Resistencia a los aceites.

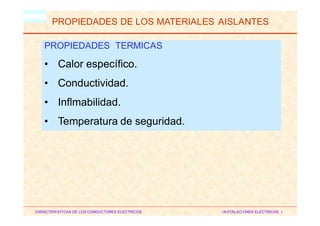

15. HM
PROPIEDADES DE LOS MATERIALES AISLANTES
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
PROPIEDADES TERMICAS
• Calor específico.
• Conductividad.
• Inflmabilidad.
• Temperatura de seguridad.

16. • Se clasifican en dos grandes grupos:
A. Materiales termoplásticos.
B. Materiales termoestables.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Materiales plásticos

17. • Se reblandecen con el calor y se endurecen
cuando
pueden
se enfrían; estas operaciones
repetirse indefinidamente, sin que
estos materiales pierdan sus propiedades,
lo que permiten moldearlos repetidas
veces.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Materiales termoplásticos

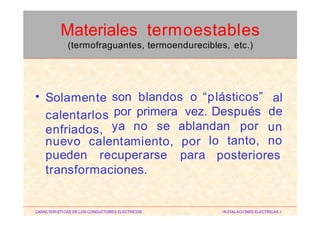

18. • Solamente
calentarlos
enfriados,
son blandos o “plásticos” al
depor primera vez. Después
ya no se ablandan por un
nonuevo
pueden
calentamiento,
recuperarse
por
para
lo tanto,
posteriores
transformaciones.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Materiales termoestables
(termofraguantes, termoendurecibles, etc.)

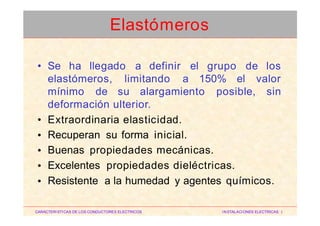

19. • Se ha llegado a definir el grupo de los
elastómeros, limitando a 150% el valor
mínimo de su alargamiento posible, sin
deformación ulterior.
Extraordinaria elasticidad.
Recuperan su forma inicial.
Buenas propiedades mecánicas.
Excelentes propiedades dieléctricas.
Resistente a la humedad y agentes químicos.
•
•
•
•
•
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Elastómeros

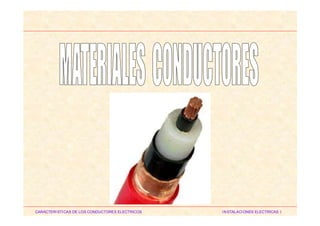

20. CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

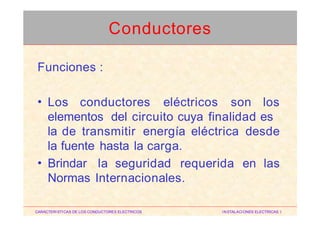

21. Funciones :
• Los conductores eléctricos son los
elementos del circuito cuya finalidad es
la de transmitir energía eléctrica desde
la fuente hasta la carga.
• Brindar la seguridad requerida en las
Normas Internacionales.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Conductores

22. OBJETIVOS
HM
MATERIALES CONDUCTORES
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Se demomina así a todos los materiales que
permiten el paso continuo de la corriente
eléctrica con gran facilidad (alta conductividad)
, cuando esta sometido a una diferencia de
potencial.
Se caracterizan por :
Presentar una : Baja resistencia.
Baja resitividad.
Los más conocidos son : COBRE Y ALUMINIO

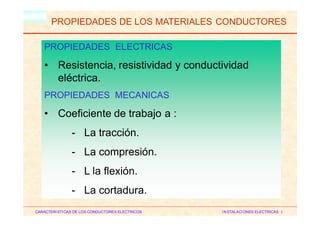

23. HM
PROPIEDADES DE LOS MATERIALES CONDUCTORES
PROPIEDADES ELECTRICAS
• Resistencia, resistividad y conductividad
eléctrica.
PROPIEDADES MECANICAS
• Coeficiente de trabajo a :
- La tracción.
- La compresión.
- L la flexión.
- La cortadura.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

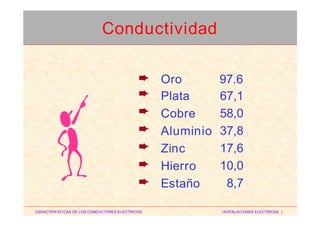

24. ➨
➨
➨
➨
➨
➨
➨
Oro
Plata
Cobre
Aluminio
Zinc
Hierro
Estaño
97.6
67,1
58,0
37,8
17,6
10,0
8,7
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Conductividad

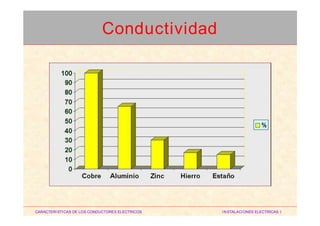

25. CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Conductividad

26. HM

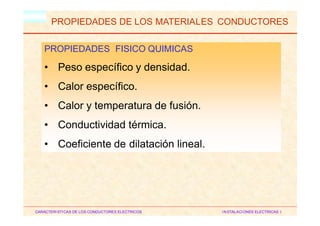

PROPIEDADES DE LOS MATERIALES CONDUCTORES
PROPIEDADES FISICO QUIMICAS
• Peso específico y densidad.
• Calor específico.
• Calor y temperatura de fusión.
• Conductividad térmica.
• Coeficiente de dilatación lineal.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

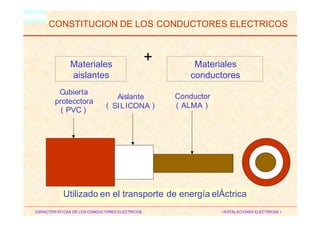

27. HM
CONSTITUCION DE LOS CONDUCTORES ELECTRICOS
+
Cubierta
protecctora
Aislante
SILICONA
Conductor
( ) ( ALMA )
( PVC )
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Utilizado en el transporte de energía elÁctrica
Materiales
conductores
Materiales
aislantes

28. HM

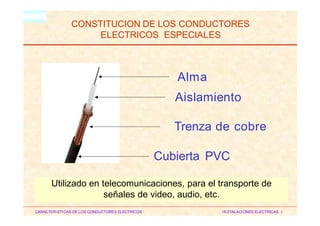

CONSTITUCION DE LOS CONDUCTORES
ELECTRICOS ESPECIALES
Alma
Aislamiento
Trenza de cobre
Cubierta PVC
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Utilizado en telecomunicaciones, para el transporte de
señales de video, audio, etc.

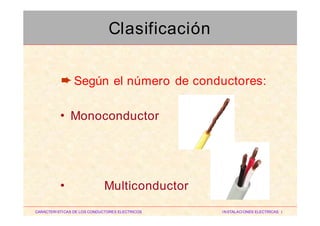

29. ➨Según el número de conductores:
• Monoconductor
• Multiconductor
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Clasificación

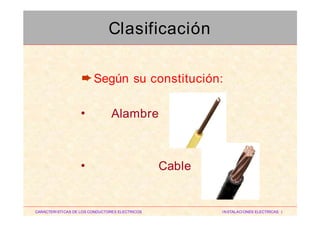

30. ➨Según su constitución:
• Alambre
• Cable
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Clasificación

31. HM

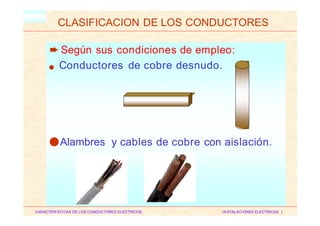

CLASIFICACION DE LOS CONDUCTORES
➨Según sus condiciones de empleo:
Conductores de cobre desnudo.●
●Alambres y cables de cobre con aislación.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

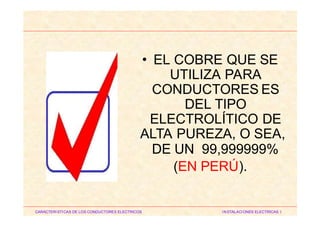

32. • EL COBRE QUE SE
UTILIZA PARA
CONDUCTORES ES
DEL TIPO
ELECTROLÍTICO DE
ALTA PUREZA, O SEA,
DE UN
(EN
99,999999%
PERÚ).
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

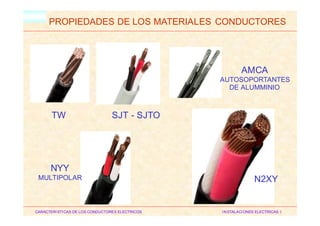

33. HM
PROPIEDADES DE LOS MATERIALES CONDUCTORES
AMCA
AUTOSOPORTANTES
DE ALUMMINIO
TW SJT - SJTO
NYY
MULTIPOLAR N2XY
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

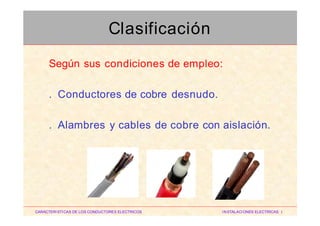

34. Según sus condiciones de empleo:
. Conductores de cobre desnudo.
. Alambres y cables de cobre con aislación.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Clasificación

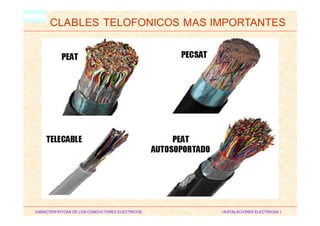

35. HM
CLABLES TELOFONICOS MAS IMPORTANTES
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

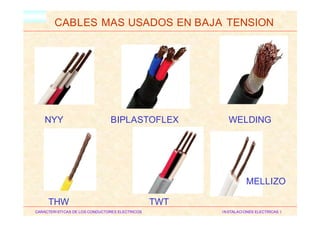

36. HM
CABLES MAS USADOS EN BAJA TENSION
NYY BIPLASTOFLEX WELDING
MELLIZO
THW TWT
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

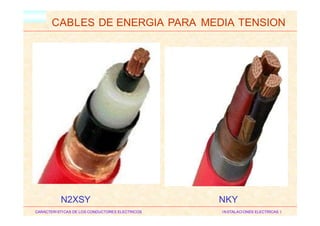

37. HM
CABLES DE ENERGIA PARA MEDIA TENSION
N2XSY NKY
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

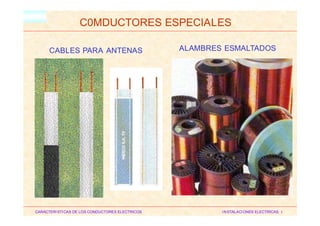

38. HM
C0MDUCTORES ESPECIALES
ALAMBRES ESMALTADOSCABLES PARA ANTENAS
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I

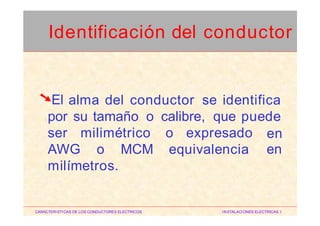

39. ➘El alma del conductor se identifica
por su tamaño o calibre, que puede
ser milimétrico o expresado en
enAWG o MCM equivalencia
milímetros.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Identificación del conductor

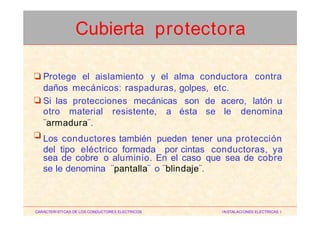

40. Protege el aislamiento y el alma conductora contra❏
daños mecánicos: raspaduras, golpes, etc.
Si las protecciones mecánicas son de acero, latón u❏
otro material resistente, a ésta se le denomina
¨armadura¨.
Los conductores también pueden tener una protección
del tipo eléctrico formada por cintas conductoras, ya
❏
sea de cobre o aluminio.
se le denomina ¨pantalla¨
En el caso que sea de cobre
o ¨blindaje¨.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Cubierta protectora

41. Armadura
Pantalla
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Cubierta protectora

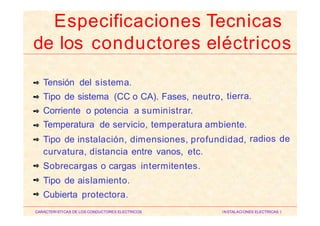

42. Tensión del sistema.
Tipo de sistema (CC o CA). Fases, neutro,
Corriente o potencia a suministrar.
✒
tierra.✒
✒
Temperatura de servicio, temperatura ambiente.✒
Tipo de instalación, dimensiones, profundidad,
curvatura, distancia entre vanos, etc.
Sobrecargas o cargas intermitentes.
Tipo de aislamiento.
Cubierta protectora.
radios de✒
✒
✒
✒
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Especificaciones Tecnicas
de los conductores eléctricos

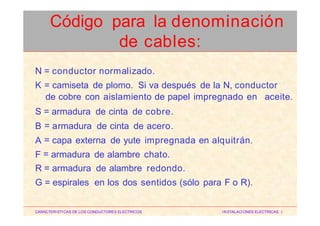

43. N
K
= conductor normalizado.
= camiseta de plomo. Si va después de la N, conductor
de cobre con aislamiento de papel impregnado en aceite.
S
B
A
F
=
=
=
=
armadura de cinta de cobre.
armadura de cinta de acero.
capa externa de yute impregnada en alquitrán.
armadura de alambre chato.
R = armadura de alambre redondo.
G = espirales en los dos sentidos (sólo para F o R).
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Código para la denominación
de cables:

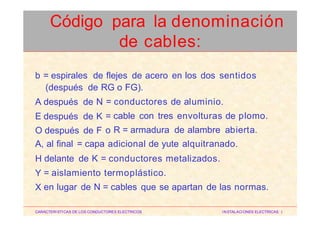

44. b = espirales de flejes de acero en los dos sentidos
(después de RG o FG).
A después de N
E después de K
O después de F
=
=
o
conductores de aluminio.
cable con tres envolturas de plomo.
R = armadura de alambre abierta.
A, al final = capa adicional de yute alquitranado.
H
Y
X
delante de K = conductores metalizados.
= aislamiento termoplástico.
en lugar de N = cables que se apartan de las normas.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Código para la denominación
de cables:

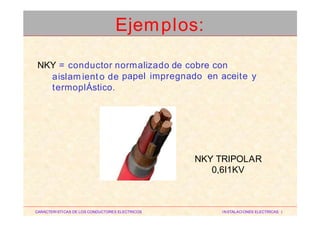

45. NKY = conductor normalizado de cobre con
aislam iento de
termoplÁstico.
papel impregnado en aceite y
NKY TRIPOLAR
0,6I1KV
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Ejemplos:

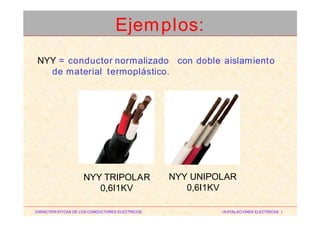

46. NYY = conductor normalizado con doble aislamiento
de material termoplástico.
NYY TRIPOLAR
0,6I1KV
NYY UNIPOLAR
0,6I1KV
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Ejemplos:

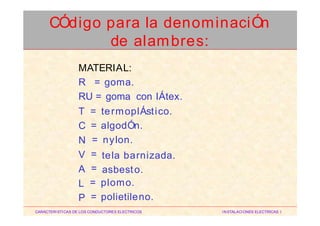

47. MATERIAL:
R = goma.
RU = goma con lÁtex.
T
C
N
V
A
L
P
= termoplÁstico.
= algodÓn.
=
=
=
nylon.
tela barnizada.
asbesto.
= plomo.
= polietileno.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
CÓdigo para la denominaciÓn
de alambres:

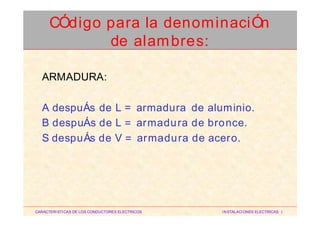

48. ARMADURA:
A
B
S
despuÁs
despuÁs
despuÁs
de
de
de
L
L
V
=
=
=
armadura
armadura
armadura
de
de
de
aluminio.
bronce.
acero.
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
CÓdigo para la denominaciÓn
de alambres:

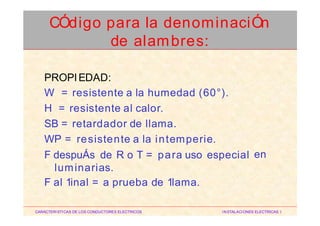

49. PROPIEDAD:
W = resistente a la humedad (60°).
H = resistente al calor.
SB = retardador de llama.
WP = resistente a la intemperie.
F despuÁs de R o T = para uso especial
luminarias.
F al 1inal = a prueba de 1lama.
en
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
CÓdigo para la denominaciÓn
de alambres:

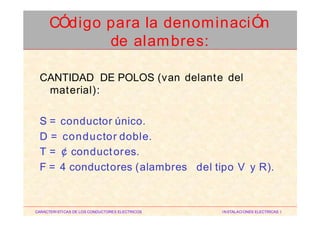

50. CANTIDAD DE POLOS
material):
(van delante del
S = conductor único.
D = conductor doble.
T = ¢ conductores.
F = 4 conductores (alambres del tipo V y R).
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
CÓdigo para la denominaciÓn
de alambres:

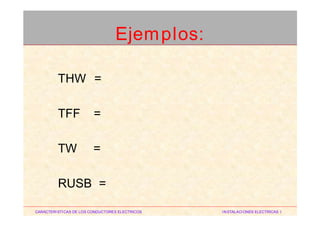

51. THW =
TFF =
TW =
RUSB =
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
Ejemplos:

52. ¡GRACIAS!
CARACTERISTICAS DE LOS CONDUCTORES ELECTRICOS INSTALACIONES ELECTRICAS I
FIN DE LA PRIMERA PARTE
