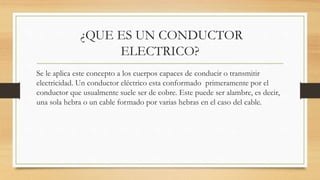

2. ¿QUE ES UN CONDUCTOR
ELECTRICO?
Se le aplica este concepto a los cuerpos capaces de conducir o transmitir
electricidad. Un conductor eléctrico esta conformado primeramente por el
conductor que usualmente suele ser de cobre. Este puede ser alambre, es decir,
una sola hebra o un cable formado por varias hebras en el caso del cable.

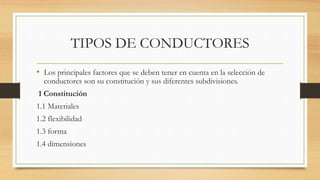

3. TIPOS DE CONDUCTORES
• Los principales factores que se deben tener en cuenta en la selección de
conductores son su constitución y sus diferentes subdivisiones.
1 Constitución
1.1 Materiales
1.2 flexibilidad
1.3 forma
1.4 dimensiones

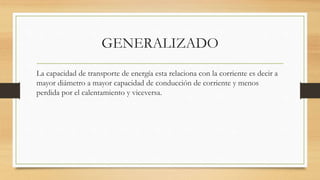

4. GENERALIZADO
La capacidad de transporte de energía esta relaciona con la corriente es decir a
mayor diámetro a mayor capacidad de conducción de corriente y menos
perdida por el calentamiento y viceversa.

5. 1.1 CONDUCTORES SEGÚN EL
MATERIAL
Los materiales mas utilizados en la fabricación de conductores eléctricos son el
cobre y el aluminio, pese a que ambos metales tienen una conductividad
eléctrica formidable, y constituyen la principal fuente de fabricación por sus
notables ventajas mecánicas y eléctricas.

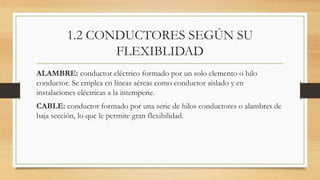

6. 1.2 CONDUCTORES SEGÚN SU
FLEXIBLIDAD
ALAMBRE: conductor eléctrico formado por un solo elemento o hilo
conductor. Se emplea en líneas aéreas como conductor aislado y en
instalaciones eléctricas a la intemperie.
CABLE: conductor formado por una serie de hilos conductores o alambres de
baja sección, lo que le permite gran flexibilidad.

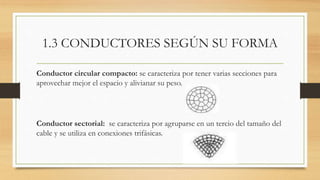

7. 1.3 CONDUCTORES SEGÚN SU FORMA
Conductor circular compacto: se caracteriza por tener varias secciones para
aprovechar mejor el espacio y alivianar su peso.
Conductor sectorial: se caracteriza por agruparse en un tercio del tamaño del
cable y se utiliza en conexiones trifásicas.

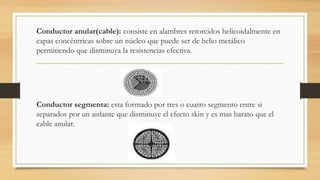

8. Conductor anular(cable): consiste en alambres retorcidos helicoidalmente en
capas concéntricas sobre un núcleo que puede ser de helio metálico
permitiendo que disminuya la resistencias efectiva.
Conductor segmenta: esta formado por tres o cuatro segmento entre si
separados por un aislante que disminuye el efecto skin y es mas barato que el
cable anular.

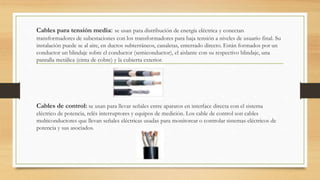

9. Cables para tensión media: se usan para distribución de energía eléctrica y conectan
transformadores de subestaciones con los transformadores para baja tensión a niveles de usuario final. Su
instalación puede se al aire, en ductos subterráneos, canaletas, enterrado directo. Están formados por un
conductor un blindaje sobre el conductor (semiconductor), el aislante con su respectivo blindaje, una
pantalla metálica (cinta de cobre) y la cubierta exterior.
Cables de control: se usan para llevar señales entre aparatos en interface directa con el sistema
eléctrico de potencia, relés interruptores y equipos de medición. Los cable de control son cables
multiconductores que llevan señales eléctricas usadas para monitorear o controlar sistemas eléctricos de
potencia y sus asociados.

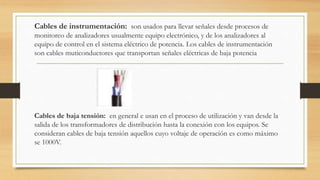

10. Cables de instrumentación: son usados para llevar señales desde procesos de
monitoreo de analizadores usualmente equipo electrónico, y de los analizadores al
equipo de control en el sistema eléctrico de potencia. Los cables de instrumentación
son cables muticonductores que transportan señales eléctricas de baja potencia
Cables de baja tensión: en general e usan en el proceso de utilización y van desde la
salida de los transformadores de distribución hasta la conexión con los equipos. Se
consideran cables de baja tensión aquellos cuyo voltaje de operación es como máximo
se 1000V.

11. Cables multiconductores de potencia: los cables de potencia son de uso
general en instalaciones industriales, distribución interior de energía de baja
tensión.
Cables para acometidas: los cables para acometidas se usan para conectar la
red secundaria con el equipo de medida o contador. Las acometidas se
caracterizan por su construcción con la fase en disposición paralela o cableada.

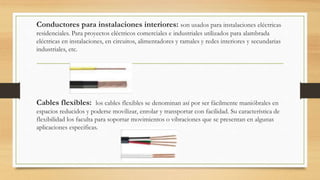

12. Conductores para instalaciones interiores: son usados para instalaciones eléctricas
residenciales. Para proyectos eléctricos comerciales e industriales utilizados para alambrada
eléctricas en instalaciones, en circuitos, alimentadores y ramales y redes interiores y secundarias
industriales, etc.
Cables flexibles: los cables flexibles se denominan así por ser fácilmente manióbrales en
espacios reducidos y poderse movilizar, enrolar y transportar con facilidad. Su característica de
flexibilidad los faculta para soportar movimientos o vibraciones que se presentan en algunas
aplicaciones especificas.

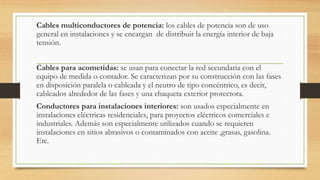

13. Cables multiconductores de potencia: los cables de potencia son de uso
general en instalaciones y se encargan de distribuir la energía interior de baja
tensión.
Cables para acometidas: se usan para conectar la red secundaria con el
equipo de medida o contador. Se caracterizan por su construcción con las fases
en disposición paralela o cableada y el neutro de tipo concéntrico, es decir,
cableados alrededor de las fases y una chaqueta exterior protectora.
Conductores para instalaciones interiores: son usados especialmente en
instalaciones eléctricas residenciales, para proyectos eléctricos comerciales e
industriales. Además son especialmente utilizados cuando se requieren
instalaciones en sitios abrasivos o contaminados con aceite ,grasas, gasolina.
Etc.

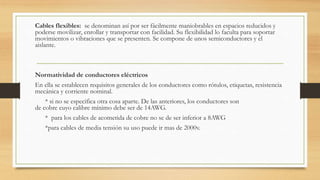

14. Cables flexibles: se denominan así por ser fácilmente maniobrables en espacios reducidos y
poderse movilizar, enrollar y transportar con facilidad. Su flexibilidad lo faculta para soportar
movimientos o vibraciones que se presenten. Se compone de unos semiconductores y el
aislante.
Normatividad de conductores eléctricos
En ella se establecen requisitos generales de los conductores como rótulos, etiquetas, resistencia
mecánica y corriente nominal.
* si no se especifica otra cosa aparte. De las anteriores, los conductores son
de cobre cuyo calibre mínimo debe ser de 14AWG.
* para los cables de acometida de cobre no se de ser inferior a 8AWG
*para cables de media tensión su uso puede ir mas de 2000v.
