1. Conocimientos básicos de las
infraestructuras de las Redes.
Ing. Mª Alejandra Paz

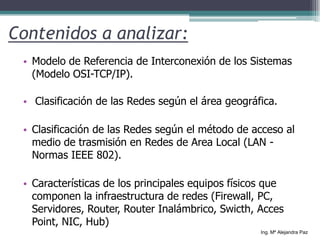

2. Contenidos a analizar:
• Modelo de Referencia de Interconexión de los Sistemas
(Modelo OSI-TCP/IP).
• Clasificación de las Redes según el área geográfica.
• Clasificación de las Redes según el método de acceso al
medio de trasmisión en Redes de Area Local (LAN -
Normas IEEE 802).
• Características de los principales equipos físicos que
componen la infraestructura de redes (Firewall, PC,
Servidores, Router, Router Inalámbrico, Swicth, Acces
Point, NIC, Hub)
Ing. Mª Alejandra Paz

3. Modelo de Referencia de Interconexión
de los Sistemas (OSI)
7- Aplicación 6 - Presentación 5 - Sesión 4 - Transporte
Organización Internacional para la Estandarización (ISO):
Se usa de enseñanza para mostrar como puede estructurarse los
protocolos de comunicaciones. *
1- Física 2- Enlace de Datos 3 - Red

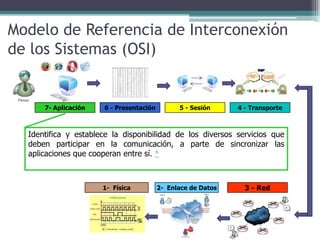

4. Modelo de Referencia de Interconexión
de los Sistemas (OSI)
7- Aplicación 6 - Presentación 5 - Sesión 4 - Transporte
Identifica y establece la disponibilidad de los diversos servicios que
deben participar en la comunicación, a parte de sincronizar las
aplicaciones que cooperan entre sí. *
1- Física 2- Enlace de Datos 3 - Red

5. Modelo de Referencia de Interconexión
de los Sistemas (OSI)
7- Aplicación 6 - Presentación 5 - Sesión 4 - Transporte
Se ocupa del formato y la representación de los datos, lo que implica el
traducirlos, estructurarlos, ordenarlos y organízalos según la aplicación
antes de su transferencia y al recibirlos.
1- Física 2- Enlace de Datos 3 - Red

6. Modelo de Referencia de Interconexión
de los Sistemas (OSI)
7- Aplicación 6 - Presentación 5 - Sesión 4 - Transporte
Establece, administra y finaliza las sesiones entre aplicaciones.
Controlando el sentido de los datos y agrupándolos para crear puntos
seguros con el fin de recuperarlos.
1- Física 2- Enlace de Datos 3 - Red

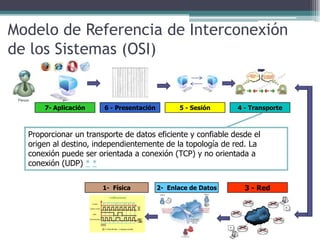

7. Modelo de Referencia de Interconexión
de los Sistemas (OSI)
7- Aplicación 6 - Presentación 5 - Sesión 4 - Transporte
Proporcionar un transporte de datos eficiente y confiable desde el
origen al destino, independientemente de la topología de red. La
conexión puede ser orientada a conexión (TCP) y no orientada a
conexión (UDP) * *
1- Física 2- Enlace de Datos 3 - Red

8. Modelo de Referencia de Interconexión
de los Sistemas (OSI)
7- Aplicación 6 - Presentación 5 - Sesión 4 - Transporte
Su misión es enrrutar los datos desde el origen al destino aunque no
tengan una conexión directa. Para lograr tal fin, etiqueta
jerárquicamente las direferentes redes y utiliza un protocolo para
propagar las tablas que se generan.
1- Física 2- Enlace de Datos 3 - Red

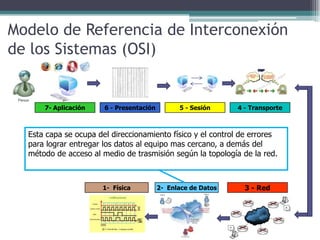

9. Modelo de Referencia de Interconexión
de los Sistemas (OSI)
7- Aplicación 6 - Presentación 5 - Sesión 4 - Transporte
Esta capa se ocupa del direccionamiento físico y el control de errores
para lograr entregar los datos al equipo mas cercano, a demás del
método de acceso al medio de trasmisión según la topología de la red.
1- Física 2- Enlace de Datos 3 - Red

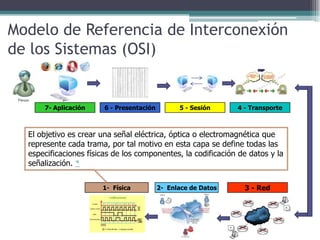

10. Modelo de Referencia de Interconexión
de los Sistemas (OSI)
7- Aplicación 6 - Presentación 5 - Sesión 4 - Transporte
El objetivo es crear una señal eléctrica, óptica o electromagnética que
represente cada trama, por tal motivo en esta capa se define todas las
especificaciones físicas de los componentes, la codificación de datos y la
señalización. *
1- Física 2- Enlace de Datos 3 - Red

11. Modelo de Referencia de Interconexión
de los Sistemas (OSI)
7- Aplicación 6 - Presentación 5 - Sesión 4 - Transporte
DATOS SEGMENTOS
PDU: Protocol Data Unit
BITS TRAMAS PAQUETES
1- Física 2- Enlace de Datos 3 - Red

12. Modelo de Referencia de Interconexión
de los Sistemas (OSI)
7- Aplicación 6 - Presentación 5 - Sesión 4 - Transporte
4 - Aplicación 3 - Transporte
Modelo TCP/IP
1 – Acceso a la Red 2 - Internet
1- Física 2- Enlace de Datos 3 - Red

13. Clasificación de las Redes según el
área geográfica.
LAN
MAN
WAN
Ing. Mª Alejandra Paz

14. Clasificación de las Redes según:
El Área Geográfica.
• LAN - Local Area Network:
▫ Limitada por pocos Kilómetros (edificios, campus, ect).
▫ De propiedad privada.
▫ Operan a velocidades entre 10, 100 y 1000 Mbps.
• MAN - Metropolitan Area Network:
▫ Es una LAN con limitaciones geográficas mas extensas.
▫ Integración de múltiples servicios (datos, voz y vídeo).
• WAN - Wide Area Network:
▫ No tiene limites geográficos.
▫ Interconecta las LAN’s.
▫ Carácter publico.
▫ Velocidades menores a las LAN’s.
Ing. Mª Alejandra Paz

15. Clasificación de las Redes según el método de
acceso al medio de trasmisión en Redes de
Area Local (LAN-Normas IEEE 802).
http://fmc.axarnet.es/redes/tema_03.htm
http://www.edufuturo.com/educacion.php?c=4050
http://tics-herrera.blogspot.es/
Ing. Mª Alejandra Paz

16. Clasificación de las Redes según:
La Distribución Física (LAN-Normas IEEE 802).
• Topologías Físicas
(Arquitectura de Redes)
▫ Estrella - Árbol.
▫ Bus.
▫ Anillo - Doble Anillo.
▫ Malla.
▫ Celular.
Ing. Mª Alejandra Paz

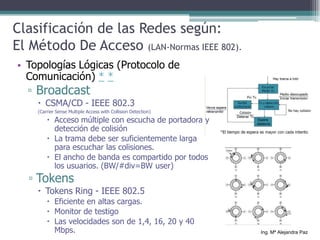

17. Clasificación de las Redes según:
El Método De Acceso (LAN-Normas IEEE 802).
• Topologías Lógicas (Protocolo de
Comunicación) * *
▫ Broadcast
 CSMA/CD - IEEE 802.3
(Carrier Sense Multiple Access with Collision Detection)
 Acceso múltiple con escucha de portadora y
detección de colisión
 La trama debe ser suficientemente larga
para escuchar las colisiones.
 El ancho de banda es compartido por todos
los usuarios. (BW/#div=BW user)
▫ Tokens
 Tokens Ring - IEEE 802.5
 Eficiente en altas cargas.
 Monitor de testigo
 Las velocidades son de 1,4, 16, 20 y 40
Mbps. Ing. Mª Alejandra Paz

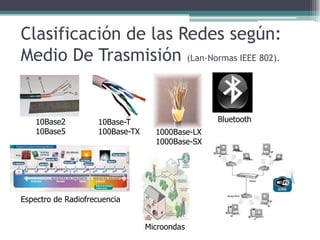

18. Clasificación de las Redes según:
Medio De Trasmisión (Lan-Normas IEEE 802).
10Base2 10Base-T Bluetooth
10Base5 100Base-TX 1000Base-LX
1000Base-SX
Espectro de Radiofrecuencia
Microondas

19. LAN- Ethernet - Normas IEEE 802.3
detección de colisiones.
Siempre que una estación está
transmitiendo un paquete a través
de su puerto de salida hardware,
también escucha en su puerto de
entrada y compara las dos
señales. Si difieren, entonces es
que se ha producido una colisión.
Cuando esto sucede la estación
deja de transmitir y produce una
señal de interferencia para
asegurarse de que todas las
estaciones reconocen la colisión.

20. Ejercicios

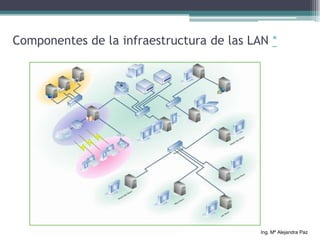

21. Componentes de la infraestructura de las LAN *
Ing. Mª Alejandra Paz
