Este documento describe diferentes tipos de sistemas secuenciales como NOR, NAND, RS, JK y latch. Explica que el NOR se denomina borrado prioritario y el NAND inscripción prioritario. También describe que un contador RS necesita un reloj para cambiar de estado pero un JK puede oscilar si J=K=1. Los latch mantienen la salida igual a la entrada mientras la señal de reloj esté activa.

1. Sistemas Secuenciales

5. R=1, Q=0 reset S=1, Q=1 set Según el tipo de puertaEl Nor se denomina de BORRADO PRIORITARIO 0 0 Es fácilmente comprobable la capacidad dealmacenamiento. Una vez puesta la salida a 1 (S=1) ó a 0 (R=1), la salida se mantiene Aunque la entrada correspondiente pase a 0.

6. R=1, Q=0 reset S=1, Q=1 set Según el tipo de puertaEl NAND se denomina de INSCRIPCION PRIORITARIA 1 1 1 1 Es fácilmente comprobable la capacidad dealmacenamiento. Una vez puesta la salida a 1 (S=1) ó a 0 (R=1), la salida se mantiene Aunque la entrada correspondiente pase a 0.

7. Se construyea partir de un RS K J K=1, Q=0 reset J=1, Q=1 set Cuando las entradas J=K=1 el biestable cambia de estado No se concibe sin reloj, porque en la situación J=K=1 oscilaría

8. No se fabrica, si no que se construye apartir de un J-K T J K Divide entre dos la frecuenciade la señal aplicada a su entrada

9. Q LATCH (cerrojo) Q C El valor de la salida Qes igual que la entrada D, Siempre que la señal C (reloj) este activada.Cuando C pasa a inactiva El biestable queda Enclavado con la información Que tuviera en ese momento

14. R S Reloj C C Sólo cuando la señal de reloj permanece en nivel alto las entradas producen su efecto C es una llave.

21. mantiene cambia

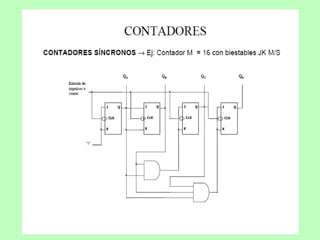

31. CONTADOR BINARIO SINCRONO ASCENDENTE

33. CONTADOR BINARIO SINCRONO DESCENDENTE

35. Reloj digital Decodif. BCD-7 seg. contadores Generador impulsos

36. Reloj digital Generador de impulsos (reloj)
