Este documento presenta información sobre el sitio arqueológico de Chan Chan en el Perú. Chan Chan fue la capital del reino Chimú y está compuesta por nueve ciudadelas amuralladas de adobe. El documento describe la ubicación, clima, relieve e hidrografía del sitio, así como detalles sobre la sociedad, economía, religión, arte, urbanismo e infraestructura arquitectónica de la cultura Chimú.

1. TEORIA Y ANALISIS DE LATEORIA Y ANALISIS DE LA
ARQUITECTURA IIARQUITECTURA II
TRABAJO PRACTICO Nº 1TRABAJO PRACTICO Nº 1
AÑO 2009AÑO 2009
DOCENTES:DOCENTES:
PROF. ADJUNTO A/C: ARQ. AMALIA FLORES CORREAPROF. ADJUNTO A/C: ARQ. AMALIA FLORES CORREA
PROF. ADJUNTO: ARQ. SILVIA FRANCUCHIPROF. ADJUNTO: ARQ. SILVIA FRANCUCHI
PROF. J.T.P. :ARQ. SONIA ENCINASPROF. J.T.P. :ARQ. SONIA ENCINAS
ALUMNA: DULCE DAIANA QUINTEROALUMNA: DULCE DAIANA QUINTERO

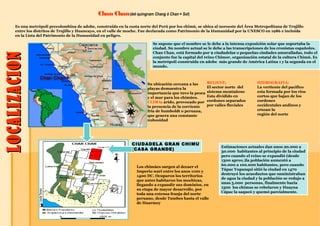

2. LOCALIZACIONLOCALIZACIONEs una metrópoli precolombina de adobe, construida en la costa norte del Perú por los chimú, se ubica al noroeste del Área Metropolitana de Trujillo
entre los distritos de Trujillo y Huancayo, en el valle de moche. Fue declarada como Patrimonio de la Humanidad por la UNESCO en 1986 e incluida
en la Lista del Patrimonio de la Humanidad en peligro.
Chan Chan(del quingnam Chang ó Chan = Sol)
Se supone que el nombre se le debe a la intensa exposición solar que soportaba la
ciudad. Su nombre actual se le debe a las transcripciones de los cronistas españoles.
Chan Chan, está formado por 9 ciudadelas o pequeñas ciudades amuralladas, todo el
conjunto fue la capital del reino Chimor, organización estatal de la cultura Chimú. Es
la metrópoli construida en adobe más grande de América Latina 1 y la segunda en el
mundo.
Su ubicación cercana a las
playas demuestra la
importancia que tuvo la pesca
y el mar para los chimúes.
CLIMA: árido, provocado por
la presencia de la corriente
fría de humboldt o peruana,
que genera una constante
nubosidad
RELIEVE:
El sector norte del
sistema montañoso
Esta dividido en
cordones separados
por valles fluviales
HIDROGRAFIA:
La vertiente del pacifico
esta formada por los ríos
cortos que bajan de los
cordones
occidentales andinos y
cruzan la
región del norte
Los chimúes surgen al decaer el
Imperio wari entre los anos 1100 y
1400 DC. Ocuparon los territorios
que antes habitaron los mochicas,
llegando a expandir sus dominios, en
su etapa de mayor desarrollo, por
toda una extensa franja del norte
peruano, desde Tumbes hasta el valle
de Huarmey
CIUDADELA GRAN CHIMU
(CASA GRANDE)
Estimaciones actuales dan unos 20.000 a
30.000 habitantes al principio de la ciudad
pero cuando el reino se expandió (desde
1300 aprox.)la población aumentó a
60.000 a 100.000 habitantes, pero cuando
Túpac Yupanqui sitió la ciudad en 1470
destruyó los acueductos que suministraban
de agua la ciudad y la población se redujo a
unas 5.000 personas, finalmente hacia
1500 los chimus se rebelaron y Huayna
Cápac la saqueó y quemó parcialmente.

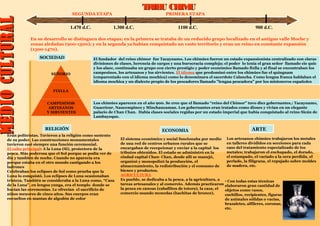

3. 900 d.C.1.300 d.C.1.470 d.C.
PRIMERA ETAPASEGUNDA ETAPAMEDIOCULTURALMEDIOCULTURAL TRIBU CHIMUTRIBU CHIMU
SEÑORIO
FIXLLA
CAMPESINOS
ARTESANOS
Y SIRVIENTES
1100 d.C.
En su desarrollo se distinguen dos etapas; en la primera se trataba de un reducido grupo localizado en el antiguo valle Moche y
zonas aledañas (900-1300); y en la segunda ya habían conquistado un vasto territorio y eran un reino en constante expansión
(1300-1470).
SOCIEDAD El fundador del reino chimor fue Tacaynamo. Los chimúes fueron un estado expansionista centralizado con claras
divisiones de clases, herencia de cargos y una burocracia compleja; el poder lo tenía el gran señor llamado cie quic
y los alaec, continuaba un grupo con cierto prestigio y poder económico llamado fixlla y al final se encontraban los
campesinos, los artesanos y los sirvientes. El idioma que predominó entre los chimúes fue el quingnam
(emparentado con el idioma mochica) como lo denominara el sacerdote Calancha. Como lengua franca hablaban el
idioma mochica y un dialecto propio de los pescadores llamado "lengua pescadora" por los misioneros españoles
Los chimúes aparecen en el año 900. Se cree que el llamado “reino del Chimor” tuvo diez gobernantes,: Tacaynamo,
Guacricur, Naucempinco y Minchancaman. Los gobernantes eran tratados como dioses y vivían en un elegante
palacio de Chan Chan. Había clases sociales regidas por un estado imperial que había conquistado al reino Sicán de
Lambayeque.
Eran politeístas. Tuvieron a la religión como sustento
de su poder. Las construcciones monumentales
tuvieron casi siempre una función ceremonial.
El culto principal: A la Luna (Si), protectora de la
pesca. Más poderosa que el Sol porque se podía ver de
día y también de noche. Cuando no aparecía era
porque estaba en el otro mundo castigando a los
ladrones
Celebraban los eclipses de Sol como prueba que la
Luna lo conquistó. Los eclipses de Luna ocasionaban
tristeza. También se consideraba a la Luna como, “Casa
de la Luna”, en lengua yunga, era el templo donde se
hacían las ceremonias. Le ofrecían el sacrificio de
niños menores de cinco años. Sus cuerpos eran
envueltos en mantas de algodón de color
RELIGIÓN
El sistema económico y social funcionaba por medio
de una red de centros urbanos rurales que se
encargaban de recepcionar y enviar a la capital los
tributos obtenidos. El estado se administró en la
ciudad capital Chan- Chan, desde allí se manejó,
organizó y monopolizó la producción, el
almacenamiento, la redistribución y el consumo de
bienes y productos.
AGRICULTURA
Es pueblo, se dedicaba a la pesca, a la agricultura, a
tareas artesanales y al comercio. Además practicaron
la pesca en canoas (caballitos de totora), la caza, el
comercio usando monedas (hachitas de bronce).
ECONOMIA
• Con todas estas técnicas
elaboraron gran cantidad de
objetos como vasos,
cuchillos, recipientes, figuras
de animales sólidas o vacías,
brazaletes, alfileres, coronas,
etc.
Los artesanos chimúes trabajaron los metales
en talleres divididos en secciones para cada
caso del tratamiento especializado de los
metales; trabajaron el enchapado, el dorado,
el estampado, el vaciado a la cera perdida, el
perlado, la filigrana, el repujado sobre moldes
de madera, etc.
ARTE

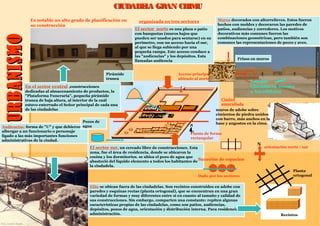

4. URBANISMOURBANISMO
CIUDADELA GRAN CHIMUCIUDADELA GRAN CHIMU
Ciudad
amurallada
organizada en tres sectoresEs notable un alto grado de planificación en
su construcción
El sector norte es una plaza o patio
con banquetas (muros bajos que
pueden ser usados para sentarse) en su
perímetro, con un acceso hacia el sur,
al que se llega subiendo por una
pequeña rampa. Este acceso conduce a
las "audiencias" y los depósitos. Esta
llamadas audiencia
Audiencias: forma de "U" y que debieron
albergar a un funcionario o personaje
ligado a las más importantes funciones
administrativas de la ciudad.
En el sector central ,construcciones
dedicadas al almacenamiento de productos, la
"Plataforma Funeraria", pequeña pirámide
trunca de baja altura, al interior de la cuál
estuvo enterrado el Señor principal de cada una
de las ciudadelas
El sector sur, un cercado libre de construcciones. Esta
zona, fue el área de residencia, donde se ubicaron la
cocina y los dormitorios. se ubica el pozo de agua que
abasteció del líquido elemento a todos los habitantes de
la ciudadela.
Elite se ubican fuera de las ciudadelas. Son recintos construidos en adobe con
paredes y esquinas rectas (planta ortogonal), que se encuentran en una gran
variedad de formas y muy diferentes entre sí en cuanto al tamaño y calidad de
sus construcciones. Sin embargo, comparten una constante: repiten algunas
características propias de las ciudadelas, como son patios, audiencias,
depósitos, pozos de agua, orientación y distribución interna. Para residencia y
administración.
muros de adobe sobre
cimientos de piedra unidos
con barro, más anchos en la
base y angostos en la cima.
orientación norte / sur
N
Planta
ortogonal
Recintos
Muros decorados con altorrelieves. Estos fueron
hechos con moldes y decoraron las paredes de
patios, audiencias y corredores. Los motivos
decorativos más comunes fueron las
combinaciones geométricas, pero también son
comunes las representaciones de peces y aves.
Rampas
Ubicadas en accesos
a los edificios
Sucesión de espacios
Dado por los sectores
Pirámide
trunca
Pozos de
agua
Acceso principal
ubicado al norte
Planta de forma
rectangular
Frisos en muros

5. IPOLOGIASARQUITECTONICASIPOLOGIASARQUITECTONICAS VIVIENDAVIVIENDA AUDIENCIAAUDIENCIA
ALMACENESALMACENES
MURALLAMURALLA
Esta sociedad costeña tenia un control social originado en la necesidad de
un estricto manejo del agua, así como por las amenazas externas: tenía
una sola puerta de entrada y altos muros de hasta doce metros, más
anchos en sus bases (5 metros) que en sus cumbres (1 metros), en
previsión de posibles temblores en esta costa sísmica.
1 mt.1 mt.
5 mt.5 mt.
12 mt.12 mt.
Único ingreso a la ciudad
muros gruesos y ciegos con entrante y salientes
Verticalidad
dada por la
altura
Entrantes y
salientes
además de crear
distintas luces y
sombras,
enmarcan el
ingreso
Ritmo en nichos
Armonía entre
profundidad
Ancho y distancia
2 mt de altura
Esquema
Calles estrechas delimitadas por los
muros de los edificios
Relieves de figuras zoomorfas,
Peces y aves
muros de canto
rodado de 50
centímetros de
alto que sirven
de base para
paredes de
quincha (caña
con barro)
los techos del
mismo material,
soportados por
horcones de
madera
Viviendas precarias ubicadas en
la periferia de la ciudad (sur-
oeste)
Amplios espacios con muros gruesos
utilizados para el almacenamiento de
productos.
Pequeña rampa en accesos
Muros lisos con
nichos que dan la
sensación de
aberturas
Generan un juego de luz y sombra
Tienen forma de "U" y
que debieron albergar a
un funcionario o
personaje ligado a las
más importantes
funciones
administrativas de la
ciudad.
Esquema de la planta
En forma
de “U”
Los muros estaban
realizados con
ladrillos en forma
romboidal
PLATAFORMA FUNERARIAPLATAFORMA FUNERARIA
pequeña pirámide trunca de baja
altura, al interior de la cuál estuvo
enterrado el Señor principal de
cada una de las ciudadelas

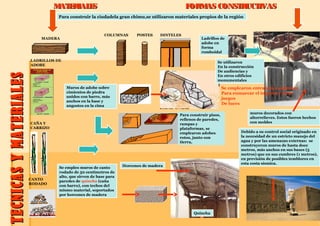

6. TECNICASYMATERIALESTECNICASYMATERIALES Para construir la ciudadela gran chimu,se utilizaron materiales propios de la región
MATERIALESMATERIALES FORMAS CONSTRUCTIVASFORMAS CONSTRUCTIVAS
Para construir pisos,
rellenos de paredes,
rampas y
plataformas, se
emplearon adobes
rotos, junto con
tierra,
LADRILLOS DE
ADOBE
CAÑA Y
CARRIZO
MADERA
CANTO
RODADO
PAJA
COLUMNAS POSTES DINTELES
Muros de adobe sobre
cimientos de piedra
unidos con barro, más
anchos en la base y
angostos en la cima
Se empleo muros de canto
rodado de 50 centímetros de
alto, que sirven de base para
paredes de quincha (caña
con barro), con techos del
mismo material, soportados
por horcones de madera
Horcones de madera
Quincha
Ladrillos de
adobe en
forma
romboidal
Se utilizaron
En la construcción
De audiencias y
En otros edificios
monumentales
Debido a su control social originado en
la necesidad de un estricto manejo del
agua y por las amenazas externas: se
construyeron muros de hasta doce
metros, más anchos en sus bases (5
metros) que en sus cumbres (1 metros),
en previsión de posibles temblores en
esta costa sísmica.
Se emplearon entrantes y salientes
Para enmarcar el ingreso y crear
juegos
De luces
muros decorados con
altorrelieves. Estos fueron hechos
con moldes

7. TECNICASYMATERIALESTECNICASYMATERIALES Para construir la ciudadela gran chimu,se utilizaron materiales propios de la región
MATERIALESMATERIALES FORMAS CONSTRUCTIVASFORMAS CONSTRUCTIVAS
Para construir pisos,
rellenos de paredes,
rampas y
plataformas, se
emplearon adobes
rotos, junto con
tierra,
LADRILLOS DE
ADOBE
CAÑA Y
CARRIZO
MADERA
CANTO
RODADO
PAJA
COLUMNAS POSTES DINTELES
Muros de adobe sobre
cimientos de piedra
unidos con barro, más
anchos en la base y
angostos en la cima
Se empleo muros de canto
rodado de 50 centímetros de
alto, que sirven de base para
paredes de quincha (caña
con barro), con techos del
mismo material, soportados
por horcones de madera
Horcones de madera
Quincha
Ladrillos de
adobe en
forma
romboidal
Se utilizaron
En la construcción
De audiencias y
En otros edificios
monumentales
Debido a su control social originado en
la necesidad de un estricto manejo del
agua y por las amenazas externas: se
construyeron muros de hasta doce
metros, más anchos en sus bases (5
metros) que en sus cumbres (1 metros),
en previsión de posibles temblores en
esta costa sísmica.
Se emplearon entrantes y salientes
Para enmarcar el ingreso y crear
juegos
De luces
muros decorados con
altorrelieves. Estos fueron hechos
con moldes
