3. SS
CC
HH
RR
AA
MM
MM

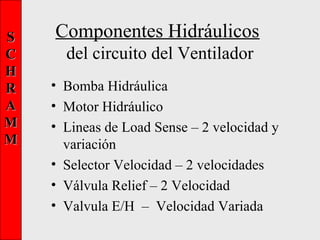

Componentes Hidráulicos
del circuito del Ventilador
• Bomba Hidráulica
• Motor Hidráulico
• Lineas de Load Sense – 2 velocidad y
variación
• Selector Velocidad – 2 velocidades
• Válvula Relief – 2 Velocidad
• Valvula E/H – Velocidad Variada
5. SS
CC
HH
RR
AA
MM
MM
Fan de una Velocidad
• Bomba
• Motor Hidraulico
• Siempre encendido a su maxima
Velocidad
• Siempre funcionara a una misma
velocidad, aunque el sistema no
lo necesite.
• Siempre consume potencia (HP)
7. SS
CC
HH
RR
AA
MM
MM
2 velocidades del Ventilador
• Bomba
• Motor
• Control de Load Sense
• Puede no seleccionar la
velocidad correcta y
necesaria para refrigerar
10. SS
CC
HH
RR
AA
MM
MM
Velocidad Variable del Ventilador
• Valvula de control Normal Cerrado
INCREMENTAR la Electricidad de la
valvula DISMINUYE la velocidad del
Ventilador.
• Porque no usamos una válvula normal abierta?
24. SS
CC
HH
RR
AA
MM
MM

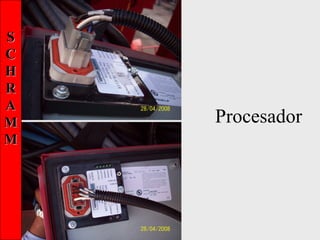

Procesador
• PWM una constante 24VDC pulsos a una cierta
frecuencia, pulsos por segundo o Hz. El carrete
de la válvula se mostrarán a vibrar en constante
estado..
V
D
C
TIEMPO EN SEGUNDOS
ON
OFF
25. SS
CC
HH
RR
AA
MM
MM
Que Controla el Ventilador?
Detroit Diesel V2000
Input Component Setpoint Over Temp.
Thermistor #1 Compressor 220 240
Thermistor #2 Engine 192 203
Thermistor #3 Hydraulic 140 160
Caterpillar C15/C18
Input Component Setpoint Over Temp.
Thermistor #1 Compressor 220 240
Thermistor #2 Engine 195 206
Thermistor #3 Hydraulic 140 160
.
El Programa
Busca en los
THERMIST
ORS puntos
de ajuste
para cada
componente.
26. SS
CC
HH
RR
AA
MM
MM
Puntos de Ajuste
• Punto de ajuste es el "objetivo" de temperatura
para el componente. El ventilador no comienza a
acelerar hasta que la temperatura se aproxima al
punto de ajuste. La velocidad aumenta cuanto
más cerca la temperatura llega a más de temp.
• El ventilador se frena cuando la temperatura se
acerca al punto de ajuste.
• El ventilador hace más lento si la temperatura
cae por debajo del punto de ajuste
28. SS
CC
HH
RR
AA
MM
MM

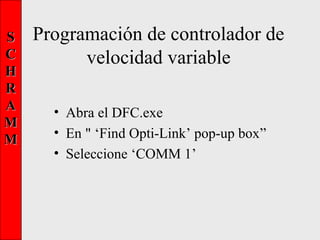

Programación de controlador de
velocidad variable
• Contralor podrá ser programado con la
Perforadora encendida o apagada.
• Conectar Opti-Link al ordenador
• Conectar Opti-Link al controlador
• Conectar la energia al controlador
31. SS
CC
HH
RR
AA
MM
MM
Programación de controlador de
velocidad variable
• En pantalla principal “Main Screen”
• Haga clic en 'O' en 'Denison'
• Tipo 'OEM' en el cuadro de diálogo
Contraseña “Password Dialog Box”
• Haga clic en ' Done '
• Ahora está conectado a la controladora.
36. SS
CC
HH
RR
AA
MM
MM
Programación de controlador de
velocidad variable
• En la barra de menús “Menu Bar”
• Haga clic en ‘File’ file tab.
• Sitúese sobre 'Restore', y a continuación,
haga clic en “‘File -> Permanent and
Temporary Memory’
• Haga doble clic sobre el archivo
correspondiente en cuanto a modelo de
motor, con o sin compresor.
40. SS
CC
HH
RR
AA
MM
MM
Programación de controlador de
velocidad variable
• Introducir manualmente los' Overtemp
«valor de hoja de cálculo.
• Introducir manualmente los' Setpoint
'valor de la hoja de cálculo.
• Haga clic en 'Aceptar' .
• Repita para todos los demás activos
Thermistors
• “P” e “I” no se cambian
45. SS
CC
HH
RR
AA
MM
MM
Solución de problemas de
ventilador de velocidad variable
• Separe / Aislar sistema hidráulico de
sistema eléctrico
• DISMINUCIÓN de electricidad
AUMENTA la velocidad del ventilador.
• Desenchufe el conector del Thermistors o
la ElectroValvula y girara a toda
velocidad el ventilador.
46. SS
CC
HH
RR
AA
MM
MM
Solución de problemas de
ventilador de velocidad variable
Posibles problemas de cableado eléctrico
Corto Corte Parcial Abierto
Vibracion Corrosion
• ¿Qué efecto tiene mayor resistencia en un
termistor tienen conexión en el
ventilador?
49. SS
CC
HH
RR
AA
MM
MM

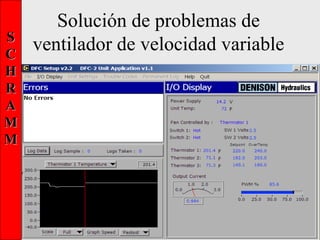

Solución de problemas de
ventilador de velocidad variable

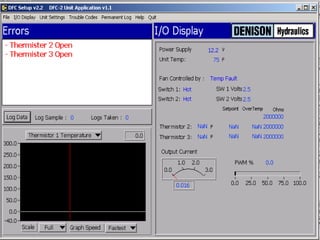

• Conectar Opti-Link para controlador para
la resolución de problemas.
• Elija el puerto comm 1 para acceder a
controlador
55. SS
CC
HH
RR
AA
MM
MM
Solución de problemas de
ventilador de velocidad variable
Usando Digital Multi-Tester
• Prueba de resistencia en el enchufe del controlador
– Saltar el enchufe del termistor
– ¿Qué es resistencia cuando la unidad está fría
– Prueba de continuidad en el enchufe del controlador
– Saltar enchufe termistor
– ¿Por qué la prueba es en el controlador y no en el termistor?
• Prueba de resistencia a la válvula de solenoide bobina
DFC / Parker estimaciones de hasta un 9% el ahorro de combustible Las economías dependerá de la temperatura normal de la región TXD / T130 requieren 115hp ventilador para funcionar a pleno RPM
DFC / Parker estimates up to 9% fuel savings
Savings will depend on normal temp of region
TXD / T130 require 115hp to run fan at full RPM
Nota: cuando el motor esté girando, esta girando el ventilador Ajustar la velocidad de ajuste de la bomba del compensador.
Note: whenever engine is turning, fan is turning
Adjust speed by adjusting pump comp
Aliviar la señal de LS para reducir la velocidad del ventilador Ajuste bomba para ajustar max RPM del ventilador Ajuste remoto para ajustar compensador inferior RPM del ventilador
Relieve LS signal to reduce fan speed
Adjust pump to adjust max fan RPM
Adjust remote comp to adjust lower fan RPM
El usuario puede olvidar de seleccionar la alta velocidad y la unidad podría sobrecalentarse
User may forget to select High speed and unit could overheat
Nota: Al igual que la velocidad del circuito 2, Señal LS es relevado a la disminución de la velocidad del ventilador. Más señal a la válvula, más lento ventilador la velocidad.
Note: Just like 2 speed circuit, LS signal is relieved to lower fan speed. More signal to valve, more fan slow down
Normalmente cerrado, significa que el ventilador "por defecto" estará a la plena RPM
Normally closed means if electric fails fan “defaults” to full RPM
Nota: posiciones de los cables en el enchufe
Note wire positions in plug
NOTA: Switch de temperatura (Thermistor) a la derecha detrás del codo de descarga
NOTE safety temp switch to the right behind on discharge elbow
Nota: posiciones de los cables en el enchufe.
Note wire positions in plug
Nota: montado para soporte del cooler RH parte trasera
Note mounted to cooler support RH rear side
Nota: también la podemos encontrar dentro del panel de control
Nota: Montada en el panel Electrico
Nota: LEDs para termistores, potencia, PWM, y el error ¿Puede alguien decirme si esta unidad es con o sin compresor (ver en la parte superior izquierda de alambre en el enchufe)
Note LEDs for thermistors, power, PWM, and error
Can anyone tell if this unit is with or without compressor (look at top left wire in plug)
Ejemplo es la luz o luz estroboscópica, cuando parpadea rápidamente que parece que es sólo esta encendida
Example is light or strobe light when it flashes quickly it looks like it is just ON
Se establecen parámetros de alta porque las válvulas térmicas (termostato) debe abrir antes de comenzar el control de ventilador
Setpoints are set high because thermal valves (thermostat) must open before we begin controlling fan
Contralor puede ser alimentada por 12VDC (coche), 24VDC (plataforma), 9VDC (batería) Programación poder aprovechar 1153-0413
Controller can be powered by 12VDC (car), 24VDC (rig), 9VDC (battery)
Programming power harness 1153-0413
NOTA: cambio en la barra de menús temas
NOTE change in menu bar items
NOTA: El software en "Buscar en:“
NOTE: Software in “Look in:”
Si está por debajo del punto establecido overtemp, el programa no permitirá punto de ser cambiado, por lo establecido más de temp antes de punto de consigna. “P” e “I” estan en "rampa" las tasas y no debe cambiarse P debería ser de 50 e “I” debería ser de 10
If setpoint is below overtemp, program will not allow setpoint to be changed, so set over temp before setting setpoint.
P and I are “ramp” rates and should not be changed P should be 50 and I should be 10
La Forma más fácil de aislar el sistema de electrico del sistema hidráulico es desconectar la bobina de control, o taponear la linea de entrada (LS) NOTA: si ventilador todavía no funciona a plena RPM, el problema es HIDRÁULICA (bomba), compruebe y ajuste, la válvula pegada, o mal de motor.
Easiest way to isolate electric system from hydraulic system
NOTE: if fan still does not run at full RPM problem is HYDRAULIC-pump, comp setting, stuck valve, or bad motor.
¿Qué es el corto? Dos cables conectados. ¿Qué es abierto? Cables no están conectados a nada. Parcial conexión aumentar la resistencia. El aumento de la sensación de resistencia por el controlador artificialmente baja temperatura lecturas. Temp lectura en la mañana antes de ejecutar debe estar cerca. Menos de 50 ohms es corta. Más de 2Mohms está abierta.
What is short? Two wires connected. What is open? Wires are not connected to anything.
Partial connection will increase resistance. Increased resistance sensed by the controller will artificially lower temp readings. Temp reading in morning before running should be close.
Less than 50 ohms is short. More than 2Mohms is open.
Nota termistor LED, LED válvula nota, nota de error LED
Note thermistor LED, Note Valve LED, Note Error LED
¿Qué es el código si Termistor 2 parpadea parpadea 4 (2 termistor está abierto)
What is code if Thermistor 2 is flashing 4 blinks (thermistor 2 is open)
Nota barra de menú de opciones no permite la programación. NOTA termistor temps. El ventilador esta girando? (Sí) ¿Qué velocidad tiene ventilador de inflexión? (Full) ¿Qué está impulsando termistor ventilador? (1) ¿Cuánta corriente está siendo enviada a la valvula de control (Ninguno)
Note menu bar choices does not allow for programming. NOTE thermistor temps.
Is fan turning? (Yes) How fast is fan turning? (Full) Which thermistor is driving fan? (1) How much current is being sent to control vlv (None)
NOTA temperatura del termistor. El ventilador esta girando? (Sí) ¿Qué velocidad tiene ventilador? (Baja) ¿Qué está impulsando termistor ventilador? (1 se está enfriando véase el gráfico) ¿Cuánta corriente está siendo enviada a la valvula de control (85%)
NOTE thermistor temps.
Is fan turning? (Yes) How fast is fan turning? (Slow) Which thermistor is driving fan? (1 is cooling see graph) How much current is being sent to control vlv (85%)
Esta girando el ventilador? (Sí) ¿Qué velocidad tiene ventilador? (completo) ¿Qué está impulsando termistor ventilador? (2) ¿Cuánta corriente está siendo enviada a la valvula de control (Ninguno) Si termistor 2 era fan de trabajo que se está convirtiendo? (sí) ¿Qué sería termistor conducción del ventilador (1 temp ver 223)
Is fan turning? (Yes) How fast is fan turning? (full) Which thermistor is driving fan? (2) How much current is being sent to control vlv (None) If thermistor 2 was working would fan be turning? (yes) Which thermistor would be driving fan (1 see temp 223)
Si se evalúan en el enchufe del controlador, falsa resistencia sería visto.
