Este documento resume los principales conceptos relacionados con el dimensionado de estructuras según el Código Técnico de la Edificación en España. Explica los estados límite, las diferentes clasificaciones y tipos de acciones, los métodos para el cálculo de acciones permanentes, variables y accidentales, y los procedimientos para la verificación de estados límite últimos y de servicio usando coeficientes parciales de seguridad.

1. Dimensionado de EstructurasCuarto CursoArquitectura Curso 2010/2011DES01 . CTE-EHE. Bases de Cálculo. Acciones

2. CÓDIGO TÉCNICO DE LA EDIFICACIÓN www.codigotecnico.orgPARTE I: Disposiciones Generales – Condiciones técnicas y adm.PARTE II: Documentos Básicos (DB)

3. CÓDIGO TÉCNICO DE LA EDIFICACIÓN(II)DOCUMENTO BÁSICO SE . Seguridad Estructural

4. CÓDIGO TÉCNICO DE LA EDIFICACIÓN(III)DOCUMENTO BÁSICO SE . Seguridad Estructural (II)Enlace entre parte general del CTE (requisitos) y documentos estructurales organizados por materiales (acero, fábrica, madera), o elementos (cimientos).

5. Documentación del proyecto y obra.

6. Requisitos de Capacidad portante (resistencia y estabilidad) y de aptitud de servicio (rigidez) Estados Límites

7. Flecha, desplome y vibración.

8. Coeficientes de seguridad aplicable a cada tipo de acción con carácter general, independientemente del tipo de material.CÓDIGO TÉCNICO DE LA EDIFICACIÓN(IV)DOCUMENTO BÁSICO SE . Seguridad Estructural (III)Combinación de acciones simultaneas “j” .

9. Flecha de forjados entre1/300 y 1/500 según elemento constructivo dañable (conflicto con EHE).

10. Asientos de cimentación en el documento de cimientos.

11. Posibilidades y opciones adicionales:

12. Cómo adoptar cualidades por la vía de ensayos.

13. Criterios para peritar la seguridad de los edificios ya construidos.CÓDIGO TÉCNICO DE LA EDIFICACIÓN(V)DOCUMENTOS REGLAMENTARIOS

14. DIMENSIONADO DE ESTRUCTURAS SEGÚN CTE (I)Comprobación estructural:- Situacionesdeterminantes de dimensionado - Acciones y modelos adecuados - Análisis estructural con métodos de cálculo adecuados - Verificar que no se sobrepasan los estados límites para las situaciones de dimensionado.2. Verificaciones de los efectos del paso del tiempo- Acciones químicas, físicas y biológicas - Acciones variables repetidas3. Situaciones de dimensionado:- Persistentes: condiciones normales de uso - Transitorias: condiciones aplicables durante un tiempo limitado (no accident.) - Extraordinarias: condiciones excepcionales en las que se puede encontrar o puede estar expuesto el edificio (accidentales).

15. DIMENSIONADO SEGÚN LOS ESTADOS LÍMITE (CTE.SE 3.2.)Estados Límite: Aquellas situaciones para las que, de ser superadas, puede considerarse que el edificio no cumple alguno de los requisitosestructurales para las que ha sido concebido. Se clasifican en:I). Estados Límite Últimos (ELU): son los que, de ser superados, suponen un riesgo para las personas, ya sea porque producen una puesta fuera de servicio de la estructura o por colapso total o parcial del mismo.I.a: ELU. Equilibrio:a nivel de estructura o elemento estructural.I.b. ELU. Por Deformaciónexcesiva.Por Transformación en un mecanismoPor Rotura de sus elementos o de sus uniones Por Inestabilidad de sus elementos incluyendo efectos por corrosión o fatiga

16. DIMENSIONADO SEGÚN LOS ESTADOS LÍMITE (CTE.SE 3.2.)Estados Límite: Aquellas situaciones para las que, de ser superadas, puede considerarse que el edificio no cumple alguno de los requisitosestructurales para las que ha sido concebido. Se clasifican en:II). Estados Límite de Servicio (ELS):son los que, de ser superados, afectan al confort o el bienestear de los usuarioso de terceras personas, al correcto funcionamiento del edificio o a la aparienciade la construcción. II.a. Deformaciones: flechas, asientos o desplomes. II.b. VibracionesII.c. Daños o deterioros que afecten a la apariencia, durabilidad o funcionalidad.

17. MÉTODO DE LOS ESTADOS LÍMITE (método semiprobabilista)

18. MÉTODO DE LOS ESTADOS LÍMITE (método semiprobabilista)Valor característico (Ak): Valor en que la acción tiene una probabilidad del 95% de que sea menor (MET. PROBABILISTA)

19. MÉTODO DE LOS ESTADOS LÍMITE (método semiprobabilista)Valor de cálculo (Ad): Resultado de multiplicar el valor característico de la acción por el coeficiente parcial de seguridad de las acciones gf(MÉTODO DETERMINISTA)

20. MÉTODO DE LOS ESTADOS LÍMITE (método semiprobabilista)Valor característico de la resistencia del hormigón (Rk): Valor en que la resistencia del material tiene una probabilidad del 95% de que sea mayor.

21. ACCIONES EN LA EDIFICACIÓNCLASIFICACIÓN POR SU NATURALEZAAcciones directasAcciones indirectasCLASIFICACIÓN POR SU CARÁCTER Y SU VARIACIÓN EN EL TIEMPOAcciones Permanentes (G)Acciones Permanentes de Valor no Constante (G*)Acciones Variables (Q)Acciones Accidentales (A)CLASIFICACIÓN POR SU VARIACIÓN EN EL ESPACIOAcciones FijasAcciones libres

22. CTE. SE-AE: GC. Permanente

23. CTE. SE-AE: Carga Permanente. Anejo C (II)

24. CTE. SE-AE: Carga Permanente Anejo C (III)

26. Carga Permanente: tabiquería y cerramientosTabiquería ordinaria (<1,2 kN/m2, espesor<0,08m.): 1 kN/m2Cerramientos habituales edificación :(3-3,5m. de altura entre forjados)fachadas comunes (ladrillo,..) 6-8 kN/m fachadas pesadas (aplacado,..): 8-10 kN/m muros división viv.(1/2 pie): 5-6 kN/m petos-antepechos: 4 kN/m

27. CTE. SE-AE: PESOS ESPECÍFICOS MATERIALES Anejo C (V)

28. CARGAS PERMANENTES DE VALOR NO CONSTANTE G

29. CARGAS VARIABLES Q. SOBRECARGAS DE USO (Modelos probabilísticos)

30. CARGAS VARIABLES Q. SOBRECARGAS DE USO (CTE-SE-AE)

31. CARGAS VARIABLES Q. SOBRECARGAS DE USO (CTE-SE-AE) Reducción de sobrecargas sólo para categorías A, B, C y D:

32. Acciones sobre barandillas y elementos divisorios:SOBRECARGAS DE NIEVE (CTE SE-AE)En cubiertas planas de edificios de pisos situados en localidades de altitud inferior a 1.000 m, es suficiente considerar 1,0 kN/m2. En otros casos se puede obtener:carga de nieve por unidad de superficie en proyección horizontal:q = m · skskvalor característico de la carga de nieve según 3.8.: (otras localidades en Anejo E)

33. SOBRECARGAS DE NIEVE (CTE SE-AE)mcoeficiente de forma de la cubierta:Inclinación <30º: m=1Inclinación >60º: m=0Faldones con limahoyas:Si está inclinado en sentido contrario, y la semisuma de las inclinaciones, b, es mayor de 30º, el factor de forma de ambos será de 2,0; en otro caso será m= 1+b/30.

34. TREN DE CARGAS DE TRÁFICO

35. ACCIÓN TÉRMICA(SE-AE)Temperaturas ambiente extremas según Anejo E.En elementos a la intemperie, como tª mínima la extrema y como máxima en verano la extrema del ambiente incrementada según tabla 3.7.

36. ACCIONES ACCIDENTALES A. ACCIONES SÍSMICA (Norma sismorresistente NCSE- 02)

37. SOBRECARGAS DE VIENTO. (CTE SE-AE)Presión estática debida al viento:qe = qb · ce · cpqbpresión dinámica del viento, simplificadamente0.5 kN/m2 (valores más precisos en ANEJO D)cecoeficiente de exposición, variable con la altura en función del grado de aspereza del entorno. (tabla 3.4.)

38. sobrecargas de viento. (CTE SE-AE)cpcoeficiente eólico o de presión, dependiente de la forma y orientación de la superficie respecto al viento (3.5 y 3.6.)Coeficiente eólico en edificios de pisos (cp y cs):

39. Coeficiente eólico de naves y construcciones diáfanas(cpi):ANEJO D (CTE. SE-AE ). ACCIÓN DEL VIENTOValor básico de la presión dinámica del viento:qb = 0,5 · d · vb2rdensidad del aire = 1,25 kg/m3 ; vdvalor básico de la velocidad del viento (tabla D.1)

40. ANEJO D (CTE. SE-AE ). ACCIÓN DEL VIENTOCoeficientes de presión exterior para diversas formas simples:

41. ANEJO D (CTE. SE-AE ). ACCIÓN DEL VIENTOCoeficientes de presión exterior para diversas formas simples:

42. ANEJO D (CTE. SE-AE ). ACCIÓN DEL VIENTOCoeficientes de presión exterior para diversas formas simples:

43. ANEJO D (CTE. SE-AE ). ACCIÓN DEL VIENTOCoeficientes de presión exterior para diversas formas simples:

44. VERIFICACIONES BASADAS EN COEFICIENTES PARCIALES (CTE-SE)Combinación de Acciones. ELU (Persistente o transitoria)

45. VERIFICACIONES BASADAS EN COEFICIENTES PARCIALES (CTE-SE)Combinación de Acciones. ELU (II): (Extraordinaria y accidental)

46. VERIFICACIONES BASADAS EN COEFICIENTES PARCIALES (CTE-SE)Combinación de Acciones. ELS (I): COMBINACIÓN CARACTERÍSTICA

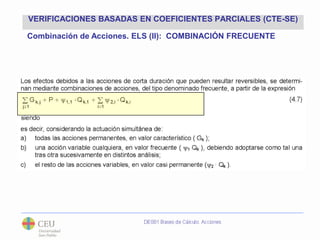

47. VERIFICACIONES BASADAS EN COEFICIENTES PARCIALES (CTE-SE)Combinación de Acciones. ELS (II): COMBINACIÓN FRECUENTE
