El documento describe los ejes de transmisión, sus cargas y deformaciones. Explica que los ejes transmiten movimiento de giro y torque. Pueden estar sometidos a torsión por torque o flexión por cargas transversales. También se ven afectados por fatiga si las cargas varían con el tiempo. Finalmente, presenta fórmulas para calcular la deformación y esfuerzos cortantes en ejes sometidos a torsión.

1. EJES, CUÑAS Y
ACOPLAMIENTOS

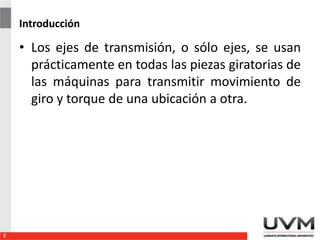

2. Introducción
• Los ejes de transmisión, o sólo ejes, se usan
prácticamente en todas las piezas giratorias de
las máquinas para transmitir movimiento de
giro y torque de una ubicación a otra.
2

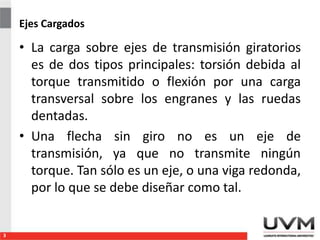

3. Ejes Cargados
• La carga sobre ejes de transmisión giratorios
es de dos tipos principales: torsión debida al
torque transmitido o flexión por una carga
transversal sobre los engranes y las ruedas
dentadas.
• Una flecha sin giro no es un eje de
transmisión, ya que no transmite ningún
torque. Tan sólo es un eje, o una viga redonda,
por lo que se debe diseñar como tal.
3

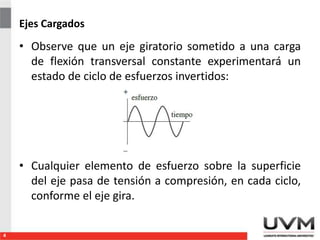

4. Ejes Cargados
• Observe que un eje giratorio sometido a una carga
de flexión transversal constante experimentará un
estado de ciclo de esfuerzos invertidos:
• Cualquier elemento de esfuerzo sobre la superficie
del eje pasa de tensión a compresión, en cada ciclo,
conforme el eje gira.
4

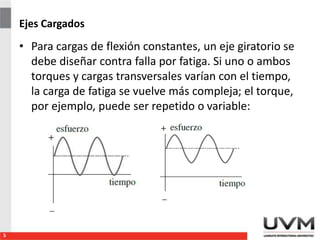

5. Ejes Cargados
• Para cargas de flexión constantes, un eje giratorio se
debe diseñar contra falla por fatiga. Si uno o ambos
torques y cargas transversales varían con el tiempo,
la carga de fatiga se vuelve más compleja; el torque,
por ejemplo, puede ser repetido o variable:
5

6. Ejes Cargados
• Para cargas de flexión constantes, un eje giratorio se
debe diseñar contra falla por fatiga. Si uno o ambos
torques y cargas transversales varían con el tiempo,
la carga de fatiga se vuelve más compleja; el torque,
por ejemplo, puede ser repetido o variable:
6

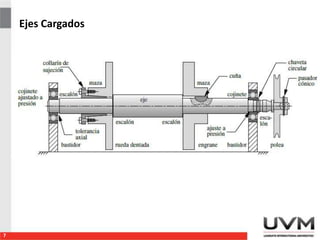

7. Ejes Cargados
7

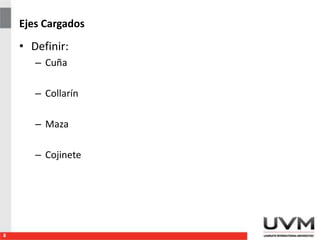

8. Ejes Cargados
8
• Definir:
– Cuña
– Collarín
– Maza
– Cojinete

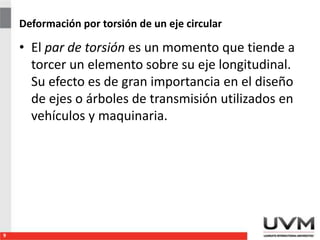

9. Deformación por torsión de un eje circular
• El par de torsión es un momento que tiende a
torcer un elemento sobre su eje longitudinal.
Su efecto es de gran importancia en el diseño
de ejes o árboles de transmisión utilizados en
vehículos y maquinaria.
9

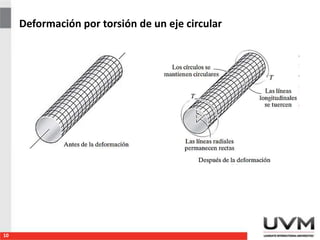

10. Deformación por torsión de un eje circular
10

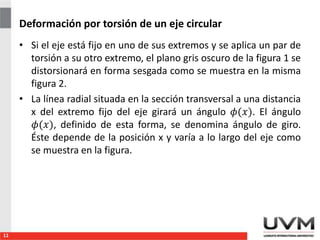

11. Deformación por torsión de un eje circular
• Si el eje está fijo en uno de sus extremos y se aplica un par de
torsión a su otro extremo, el plano gris oscuro de la figura 1 se
distorsionará en forma sesgada como se muestra en la misma
figura 2.
• La línea radial situada en la sección transversal a una distancia
x del extremo fijo del eje girará un ángulo 𝜙(𝑥). El ángulo
𝜙(𝑥), definido de esta forma, se denomina ángulo de giro.
Éste depende de la posición x y varía a lo largo del eje como
se muestra en la figura.
11

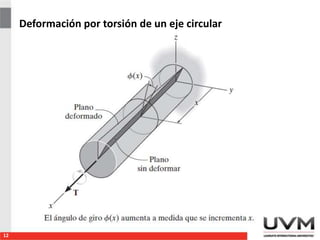

12. Deformación por torsión de un eje circular
12

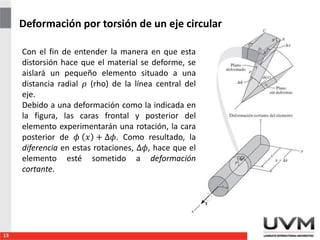

13. Deformación por torsión de un eje circular
13
Con el fin de entender la manera en que esta
distorsión hace que el material se deforme, se
aislará un pequeño elemento situado a una
distancia radial 𝜌 (rho) de la línea central del
eje.
Debido a una deformación como la indicada en
la figura, las caras frontal y posterior del
elemento experimentarán una rotación, la cara
posterior de 𝜙 𝑥 + ∆𝜙. Como resultado, la
diferencia en estas rotaciones, ∆𝜙, hace que el
elemento esté sometido a deformación
cortante.

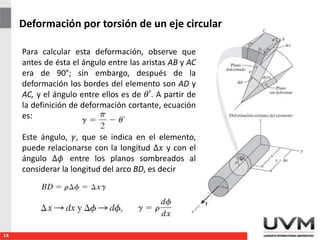

14. Deformación por torsión de un eje circular
14
Para calcular esta deformación, observe que
antes de ésta el ángulo entre las aristas AB y AC
era de 90°; sin embargo, después de la
deformación los bordes del elemento son AD y
AC, y el ángulo entre ellos es de 𝜃′. A partir de
la definición de deformación cortante, ecuación
es:
Este ángulo, 𝛾, que se indica en el elemento,
puede relacionarse con la longitud Δ𝑥 y con el
ángulo ∆𝜙 entre los planos sombreados al
considerar la longitud del arco BD, es decir

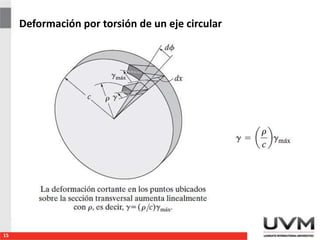

15. Deformación por torsión de un eje circular
15

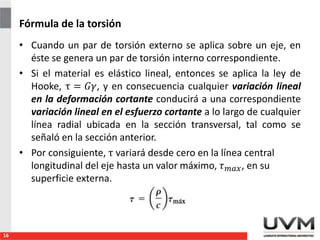

16. Fórmula de la torsión
• Cuando un par de torsión externo se aplica sobre un eje, en
éste se genera un par de torsión interno correspondiente.
• Si el material es elástico lineal, entonces se aplica la ley de
Hooke, τ = 𝐺𝛾, y en consecuencia cualquier variación lineal
en la deformación cortante conducirá a una correspondiente
variación lineal en el esfuerzo cortante a lo largo de cualquier
línea radial ubicada en la sección transversal, tal como se
señaló en la sección anterior.
• Por consiguiente, τ variará desde cero en la línea central
longitudinal del eje hasta un valor máximo, 𝜏 𝑚𝑎𝑥, en su
superficie externa.
16

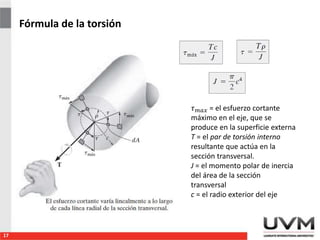

17. Fórmula de la torsión
17
𝜏 𝑚𝑎𝑥 = el esfuerzo cortante
máximo en el eje, que se
produce en la superficie externa
T = el par de torsión interno
resultante que actúa en la
sección transversal.
J = el momento polar de inercia
del área de la sección
transversal
c = el radio exterior del eje

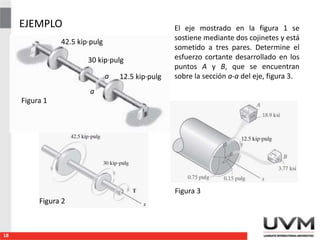

18. EJEMPLO
18
El eje mostrado en la figura 1 se
sostiene mediante dos cojinetes y está
sometido a tres pares. Determine el
esfuerzo cortante desarrollado en los
puntos A y B, que se encuentran
sobre la sección a-a del eje, figura 3.12.5 kip·pulg
30 kip·pulg
42.5 kip·pulg
a
a
Figura 1
Figura 2
Figura 3
