1. TECSUP INSTRUMENTOS DE MEDICION
________________________________________________________________________________
________________________________________________________________________________
PAG N° 1
El Calibrador Pie De Rey – vernier
El calibre, también denominado cartabón de corredera o pie de rey, es un instrumento para
medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones
de milímetros (1/10 de milímetro, 1/20 de milímetro, 1/50 de milímetro).
En la escala de las pulgadas tiene divisiones equivalentes a 1/16 de pulgada, y, en su nonio,
de 1/128 de pulgadas.
Consta de una "regla" con una escuadra en un extremo, sobre la cual se desliza otra
destinada a indicar la medida en una escala. Permite apreciar longitudes de 1/10, 1/20 y 1/50
de milímetro utilizando el nonio.
Mediante piezas especiales en la parte superior y en su extremo, permite medir dimensiones
internas y profundidades.
Posee dos escalas: la inferior milimétrica y la superior en pulgadas.
Componentes:
1. Mordazas para medidas externas.
2. Mordazas para medidas internas.
3. Coliza para medida de profundidades.
4. Escala con divisiones en centímetros y milímetros.
5. Escala con divisiones en pulgadas y fracciones de pulgada.
6. Nonio para la lectura de las fracciones de milímetros en que esté dividido.
7. Nonio para la lectura de las fracciones de pulgada en que esté dividido.
8. Botón de deslizamiento y freno.
Usualmente en el reverso del pie de rey se encuentran impresas algunas tablas útiles en el
taller, como la medida del diámetro del agujero para roscar.
El nonio representa la característica principal del pie de rey, ya que es el que efectúa medidas
con aproximaciones inferiores al milímetro.
La graduación señalada en el cuerpo del calibre y entre marcas, representa un milímetro
como una regla común.

2. TECSUP INSTRUMENTOS DE MEDICION
________________________________________________________________________________
________________________________________________________________________________

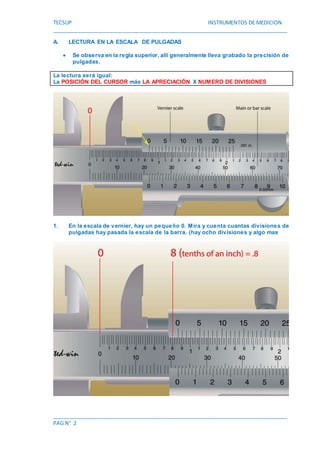

PAG N° 2
A. LECTURA EN LA ESCALA DE PULGADAS
 Se observa en la regla superior, allí generalmente lleva grabado la precisión de
pulgadas.
La lectura será igual:
La POSICIÓN DEL CURSOR más LA APRECIACIÓN X NUMERO DE DIVISIONES
1. En la escala de vernier, hay un pequeño 0. Mira y cuenta cuantas divisiones de
pulgadas hay pasada la escala de la barra. (hay ocho divisiones y algo mas

3. TECSUP INSTRUMENTOS DE MEDICION
________________________________________________________________________________
________________________________________________________________________________

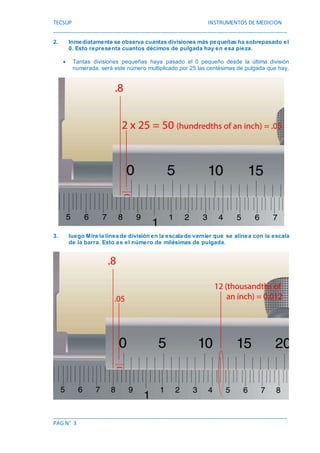

PAG N° 3
2. Inmediatamente se observa cuantas divisiones más pequeñas ha sobrepasado el
0. Esto representa cuantos décimos de pulgada hay en esa pieza.
 Tantas divisiones pequeñas haya pasado el 0 pequeño desde la última división
numerada, será este número multiplicado por 25 las centésimas de pulgada que hay.
3. luego Mira la línea de división en la escala de vernier que se alinea con la escala
de la barra. Esto es el número de milésimas de pulgada.

4. TECSUP INSTRUMENTOS DE MEDICION
________________________________________________________________________________
________________________________________________________________________________

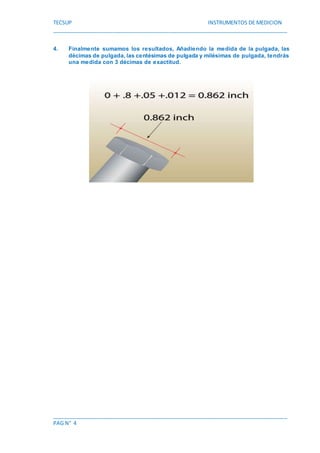

PAG N° 4
4. Finalmente sumamos los resultados, Añadiendo la medida de la pulgada, las
décimas de pulgada, las centésimas de pulgada y milésimas de pulgada, tendrás
una medida con 3 décimas de exactitud.
