EL CALIBRE
CRÉDITOS Autor del material (presentación): MANUEL JOSÉ FERNÁNDEZ ALONSO.  Profesor de Calidad en el Mantenimiento de Equipos e Instalaciones. Ciclo de grado superior: Mantenimiento de Equipo Industrial.  I.E.S. “Juan Antonio Suanzes”. C/ Marqués SN. Avilés. Material dirigido a: Alumnos de grado medio y superior de ciclos formativos de Familias de Mantenimiento y Fabricación mecánica. Módulo: Calidad. Conocimientos iniciales: Conceptos de unidades de medida (décimas y centésimas de mm). Bibliografía: Consultas varias en Internet. Catálogos de fabricantes. Libro de mecánica: Metrología básica. E. Manrique – A. Casanova. Editorial Edebé.
CALIBRES: OBJETIVOS □   UTILIZAR LA  TERMINOLOGÍA  ADECUADA EN LA DESCRIPCIÓN DE LAS PARTES DEL CALIBRE. □   CONOCER LA  CONSERVACIÓN Y MANTENIMIENTO  DEL CALIBRE. □   ADQUIRIR CONOCIMIENTOS DE LOS  TIPOS DE CALIBRES  QUE SE UTILIZAN EN MECÁNICA. □   ANALIZAR LOS  TIPOS DE NONIOS  ASOCIADOS AL CALIBRE. □   CONOCER EL  PROCESO DE MEDIDA . □  MEDIR CON EL  CALIBRE VIRTUAL .
TERMINOLOGÍA
¿COMO SE DENOMINAN LAS SIGUIENTES MARCAS? Palpadores de interiores Palpadores de exteriores Sonda de profundidad Regla graduada en mm Regla graduada en pulgadas Nonio o Vernier en mm Nonio o Vernier en pulgadas Botón de desplazamiento y freno
DESIGNACIÓN DE UN CALIBRE - Bocas de metal duro - Corredera sin paralaje - Con tornillo de aproximación - Calibre para zurdos. -Calibres estancos contra humedad. LONGITUD DE LA REGLA: 150 mm 200 mm 300 mm Etc. 0,1 mm 0,05 mm 0,02 mm 0,01 mm  - Con nonio  - Con reloj - Digital FORMA DEL CUERPO: - Calibre universal (pie de Rey) - Calibre tipo tornero - Calibre de profundidades Etc.  Otras característica Capacidad de medida Grado de apreciación Sistema de lectura Tipo de Calibre

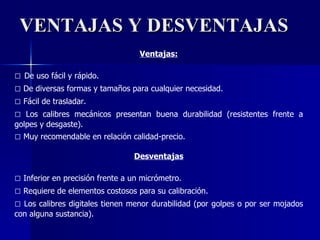

VENTAJAS Y DESVENTAJAS Ventajas: □  De uso fácil y rápido. □   De diversas formas y tamaños para cualquier necesidad. □   Fácil de trasladar. □   Los calibres mecánicos presentan buena durabilidad (resistentes frente a golpes y desgaste). □   Muy recomendable en relación calidad-precio. Desventajas □   Inferior en precisión frente a un micrómetro.  □   Requiere de elementos costosos para su calibración. □   Los calibres digitales tienen menor durabilidad (por golpes o por ser mojados con alguna sustancia).
CONSERVACIÓN  Y MANTENIMIENTO
MANTENIMIENTO DEL CALIBRE □  Una vez se ha terminado su empleo, limpiarlos cuidadosamente y devolverlos a su funda o caja. □   Protegerlos del polvo existente en el taller, pues éste actúa como abrasivo y acentúa el desgaste. UNA VEZ UTILIZADO EL CALIBRE GUARDARLO EN SU FUNDA
MANTENIMIENTO DEL CALIBRE □   Evitar la aplicación de esfuerzos sobre ellos durante su manejo. DEFORMACIÓN DEL CALIBRE POR PRESIÓN EXCESIVA
MANTENIMIENTO DEL CALIBRE □   Emplear los calibres sólo para medir, no para trazar ni como compás.
MANTENIMIENTO DEL CALIBRE □   Protegerlos de líquidos y de la humedad ambiental. Un suave engrase evita la oxidación y disminuye la fricción entre ellos.

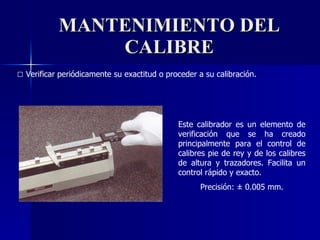

MANTENIMIENTO DEL CALIBRE □   Verificar periódicamente su exactitud o proceder a su calibración. Este calibrador es un elemento de verificación que se ha creado principalmente para el control de calibres pie de rey y de los calibres de altura y trazadores. Facilita un control rápido y exacto. Precisión:  ± 0.005 mm.
MANTENIMIENTO DEL CALIBRE □   No realizar medidas con  máquinas  en marcha. - Es peligroso. - Se desgasta el calibre. - La medida no es correcta por dilatación de la pieza.
TIPOS DE CALIBRES
PIE DE REY UNIVERSAL   Medida de exteriores Medida de interiores Medida de profundidad ¿PARA QUE SE EMPLEA? Medida de escalones
CALIBRE TIPO TORNERO ¿PARA QUE SE EMPLEA? Diámetros exteriores Diámetros interiores - Mide piezas cilíndricas. - Longitud de la regla mayor. - Palpadores de interiores redondeados.
CALIBRE DE PROFUNDIDADES ¿PARA QUE SE EMPLEA? Mide profundidades en cavidades anchas. Pues tiene mayor superficie de apoyo, garantizando la perpendicularidad y precisión.
CALIBRE DE PROFUNDIDAD CON TALON ¿PARA QUE SE EMPLEA?
CALIBRE DE ENGRANAJES ¿PARA QUE SE EMPLEA? Mide el espesor del diente del engranaje, sobre el diámetro primitivo. CORREDERA CON TORNILLO DE APROXIMACIÓN
CALIBRE PARA MEDICIÓN DE DISTANCIAS ENTRE EJES DE AGUJEROS ¿PARA QUE SE EMPLEA? - Mide  distancias entre centros de taladros. - Palpador desplazable para medir taladros escalonados. - Palpadores cónicos adaptables a diferentes  Ø. - Palpadores de perfil cilíndrico. Ajustan perfil agujero.
CALIBRE CON PATA CILÍNDRICA ¿PARA QUE SE EMPLEA? - Mide espesores de paredes curvas. - Mide espesores de tubos. - Palpador cilíndrico siempre al interior.
CALIBRE PARA RANURAS EXTERIORES ¿PARA QUE SE EMPLEA?
CALIBRE PARA RANURAS INTERIORES ¿PARA QUE SE EMPLEA? Salida de datos para registro o tratamiento estadístico.
CALIBRE PARA CHAVETERO ¿PARA QUE SE EMPLEA? Medida profundidad de chaveteros. Medida profundidad gargantas.
CALIBRE DE ALTURAS ¿PARA QUE SE EMPLEA?

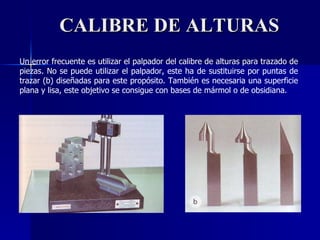

CALIBRE DE ALTURAS Un error frecuente es utilizar el palpador del calibre de alturas para trazado de piezas. No se puede utilizar el palpador, este ha de sustituirse por puntas de trazar (b) diseñadas para este propósito. También es necesaria una superficie plana y lisa, este objetivo se consigue con bases de mármol o de obsidiana.
EL NONIO
EL NONIO O VERNIER Para poder apreciar distintos valores entre dos divisiones consecutivas, se ideó una segunda escala que se denomina nonio o vernier, grabada sobre la corredera (regla móvil) y cuyo punto cero es el fiel de referencia. El nonio o vernier es esta segunda escala, no el instrumento de medida.
Si se hacen coincidir los ceros de las dos reglas, tal y como se muestra en la figura, tenemos que 9 mm de la regla fija, miden lo mismo que 10 divisiones del nonius. Si llamamos “ x ”, a la longitud de la menor división de la regla móvil. Tenemos que:  10 * x = 9 mm. => x = 0.9 mm. Una división del nonio mide 0.9 mm. Con lo que de la 1ª división del nonio hasta la 1ª de la regla hay una  apreciación a = 0.1 mm = a = apreciación = x

¿CUALES SON LAS SIGUIENTES MEDIDAS? 0.4 mm 0.6 mm 1.0 mm 1.3 mm
MEDICIÓN CON RELOJ 1 2 Téngase en cuenta que una vuelta completa del reloj son 5 mm y por tanto se debe considerar el reloj como dividido en cinco sectores cada uno de ellos dividido a su vez en 20 divisiones, por lo que la apreciación es de 0,05 mm. El reloj ha dado 7 vueltas hasta 35 mm mas 1.45 mm. 10 0 20 30 40 50 60 70 80 90 100 110 120 130 140 150 0 2 1 3 0 4 7 4 3 0.5 0,5 05 05 0.5 0,05mm PARTE ENTERA Regla 36  mm PARTE DECIMAL Reloj   0,45 mm MEDIDA 36,45 mm
PROCESO DE MEDIDA
NORMAS BÁSICAS 1.- La pieza debe estar  limpia y libre de rebabas , con el objeto de proteger el calibre y de obtener una medida real. 2.- La pieza ha de encontrarse a una temperatura próxima a la de referencia  (20ºC).  Las piezas recién mecanizadas y sin refrigeración presentan una sobremedida por efectos de la dilatación térmica. 3.- Antes de realizar mediciones a pie de máquina, debemos asegurarnos que la  pieza  está  parada . En caso contrario se aumenta el riesgo de accidente y se somete al calibre a un desgaste innecesario. 4.- Antes de desplazar la corredera, debemos  aflojar el tornillo de fijación  o en su caso presionar el gatillo  y emplear siempre la rueda para moverla. Si la hay. 5.- Es importante  que la luz no proyecte reflejos  en el calibre cuando se tome la lectura. 6.- Nuestra  visión ocular  debe ser lo más  perpendicular  posible a las escalas de medida.
NORMAS BÁSICAS 7.- La  presión de contacto  también influye en la medida. Por tanto, se aplicará la presión  correcta  a fin de que no se produzcan errores a causa de la deformación de la pieza (materiales blandos: plástico, caucho, etc.) o del calibre. Algunos modelos disponen de un  tornillo micrométrico  en la corredera para realizar la aproximación final de la boca del calibre a la pieza y garantizar una presión de contacto correcta. DEFORMACIÓN DEL CALIBRE POR PRESIÓN EXCESIVA

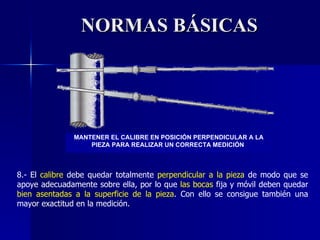

NORMAS BÁSICAS 8.- El  calibre  debe quedar totalmente  perpendicular a la pieza  de modo que se apoye adecuadamente sobre ella, por lo que  las bocas  fija y móvil deben quedar  bien asentadas a la superficie de la pieza . Con ello se consigue también una mayor exactitud en la medición. MANTENER EL CALIBRE EN POSICIÓN PERPENDICULAR A LA PIEZA PARA REALIZAR UN CORRECTA MEDICIÓN
EJEMPLO 1 MEDIDA CORRECTA MEDIDA INCORRECTA Indica cual es la medida correcta y cual la incorrecta.

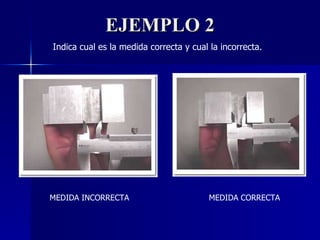

EJEMPLO 2 MEDIDA INCORRECTA MEDIDA CORRECTA Indica cual es la medida correcta y cual la incorrecta.
EJEMPLO 3 MEDIDA INCORRECTA MEDIDA CORRECTA Indica cual es la medida correcta y cual la incorrecta.
EJEMPLO 4 En este ejercicio debes decidir cuál de los 3 procedimientos de medición que te planteamos a continuación, seleccionarías para verificar con un  calibre digital  la   distancia entre los ejes de 2 orificios de igual diámetro (cota X).
EJEMPLO 4 PROCEDIMIENTO 1 * Se toma la medida del diámetro de uno de los orificios y se pone a cero el calibre.  * Se mide la distancia entre las paredes externas de los dos orificios obteniendo directamente en la pantalla del calibre digital la distancia existente entre los ejes de los dos orificios.

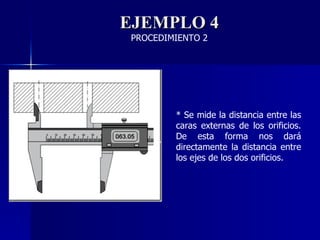

EJEMPLO 4 PROCEDIMIENTO 2 * Se mide la distancia entre las caras externas de los orificios. De esta forma nos dará directamente la distancia entre los ejes de los dos orificios.
EJEMPLO 4 PROCEDIMIENTO 3 * Se toma la medida del diámetro de uno de los orificios y se pone a cero el calibre.  * Se mide la distancia entre las paredes internas de los orificios obteniendo directamente en la pantalla del calibre digital la distancia existente entre los ejes de los dos orificios.
EJEMPLO 4: SOLUCIÓN * Con el procedimiento 2, lo que realmente se mide es la distancia entre las dos paredes, no la distancia entre los ejes. * El procedimiento 1 es el único correcto, aunque sólo sirve cuando los diámetros de los 2 orificios son iguales * Y con el procedimiento 3, lo que se mide es la distancia entre las paredes internas de los dos orificios, menos el diámetro del orificio.
CALIBRE VIRTUAL
