1. Mª Josefa Tuset García
LA
ELECTRICIDAD

2. 1. ¿Qué es la electricidad? Historia.
2. Efectos de la electricidad.
3. Generar electricidad.
4. Magnitudes eléctricas.
5. Ley de Ohm.
6. Circuíto eléctrico. Elementos de un circuíto.
Conexiones.
7. Potencia eléctrica y energía consumida.
8. Uso responsable de la energía.

3. 1. Historia de la electricidad
. 600 a.c. E. Estática. Tales de Mileto descubre la E. estática al frotar el ámbar y ver
que es capaz de atraer algunos objetos.
. 1600 Willian Gilbert (físico real de Elizabeth I)estudió los imanes para mejorar la
exactitud de las brújulas usadas en navegación, siendo la base de los fundamentos de
la Electrostática y el Magnetismo.
. 1670 Huygens describe la tª de ondas de luz q explicaban la reflexión y refracción de
la luz.
. 1745 Nace Alessandro Volta , físico italiano q descubrió el efecto Volta que le
permitió construír una pila eléctrica.
. 1821 Motor eléctrico rudimentario de Faraday (un alambre con corriente giraba
alrededor de un imán , transformaba la electricidad en mov. Mecánico.
. 1831 Dinamo de Faraday. Transformador de Faraday.
. 1873 Velocidad de ondas electromagnéticas. El físico escocés Maxwell demuestra
que un circuito eléctrico oscilante irradia ondas electromagnéticas con velocidad
próxima a la velocidad de la luz.
. 1876 Teléfono de Bell.
. 1878 micrófono (David Hughes)
. 1879 Lámpara incandescente de Edison
. 1905 Naturaleza de la luz Einstein postula que la E . De un haz de luminoso esta
concentrada en pequeños fotones.

4. Qué es la electricidad
- Es un movimiento de electrones

5. Movimiento de e-

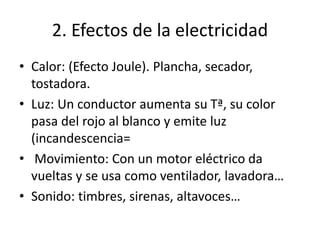

6. 2. Efectos de la electricidad
• Calor: (Efecto Joule). Plancha, secador,
tostadora.
• Luz: Un conductor aumenta su Tª, su color
pasa del rojo al blanco y emite luz
(incandescencia=
• Movimiento: Con un motor eléctrico da
vueltas y se usa como ventilador, lavadora…
• Sonido: timbres, sirenas, altavoces…

7. 3. Generar electricidad
• Reacciones químicas: ( Pila)
• Imanes: dinamo y alternador(Generadores
electomagnéticos).
• E. Solar: generadores fotovoltaicos.
•

8. 4. Magnitudes eléctricas
• Intensidad: I (Amperios)
I = q / t 1A= 6,24·10 18 e-/s
· Voltaje o tensión, ddp: V (voltios)
. Resistencia: R (Ohmios)
R = ρ ·l /s
l: longitud del conductor (m) s: sección del
conductor (mm2 ) ρ: resistividad ((Ωmm 2 /m)

9. Ley de Ohm
• I = V / R
Montaje V(V) I(A) R(Ω)
A 4,5 0,5 9
B 9 1,0 9
C 9 0,1 90
a) Sicomparamoslosmontajes AyB, Queconclusionesobtienes?
b) SecomparamosBeC,Queconclusionesobtienes?

10. Circuito eléctrico.
• Conjunto de elementos conectados entre sí
por los que circula la corriente eléctrica.
• Solo hay paso de e- si el circuito está cerrado.

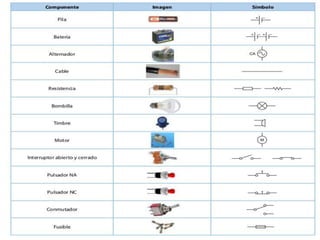

11. Elementos de un circuito
• Generador: Produce y mantiene la corriente
eléctrica. (pilas y baterias →C.C.)(alternadores
→ C.A.)
• Conductor: Cables`por los que circula la
corriente y unen los # elemnetos(Al, Cu).
• Receptores: Transforman la E. eléctrica en
otros tipos de energía( luz, calor,
movimiento…)(resistencia, bombilla, motor,
zumbador…)
• Maniobra: sirven para abrir o cerrar el
circuito (interruptor , pulsador, commutador)

13. Conexiones en serie
• It= I1 = I2
• Rt = R1 + R2.
• Vt = V1 + V2.

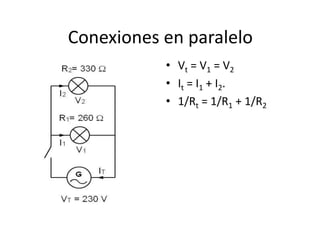

14. Conexiones en paralelo
• Vt = V1 = V2
• It = I1 + I2.
• 1/Rt = 1/R1 + 1/R2

15. Conexiones mixtas

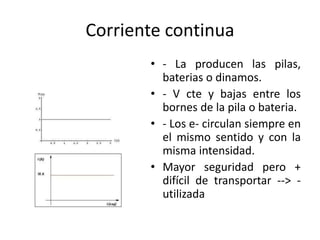

16. Corriente continua
• - La producen las pilas,
baterias o dinamos.
• - V cte y bajas entre los
bornes de la pila o bateria.
• - Los e- circulan siempre en
el mismo sentido y con la
misma intensidad.
• Mayor seguridad pero +
difícil de transportar --> -
utilizada

17. Corriente alterna
• Producida por alternadores y
generada en centrales
eléctricas.
• La I varia con el t. y cambia de
sentido 50 veces por s.(50 Hz)(
60Hz en EEUU).
• V varia con el t de forma
senoidal. 230V
• Más fácil de transportar
• Valor eficaz: valor que debería
tener una señal continua para
que ambas produjeran el
mismo efecto
energético.(220V en Europa y
120V en EE.UU)

18. Aparatos de medida
• Se usan para medir el
valor de I, V, R.
• Miden tanto en CC como
en CA. Tienen limitado el
valor máximo de o V.
• Son: Amperímetro,
voltímetro,
óhmetro.(analógico o
digital)
• Polímetro (multímetro,
téster) es el más utilizado.

19. Electromagnetismo
• Descubierto en 1920 por Hans Christian
Oersted (físico danés) se dio cuenta de que la
corriente eléctrica producía magnetismo( la
c.e. que atravesaba un conductor era capaz de
desviar una brújula).
• En 1930, Faraday descubrió que un campo
magnético variable era capaz de generar una
corriente eléctrica.

20. Electricidad - magnetismo
• Están íntimamente relacionadas ya que:
1. Cd por un conductor circula c.e. campo magnético.
2. Cd un conductor es sometido a variaciones de un
campo magnét. En su interior se genera c.e.inducción
electromagnética. La corriente  corriente inducida.

21. Electr-magnet hace posible:
- Existan máquinas eléctricas que transforman el mov. de e- en
mov. de objetos macroscópicos (motores) y al revés (generad.
Electroimanes: imanes artificiales. Están
constituidos por un núcleo ferromagnético y un hilo
conductor bobinado a su alrededor.
Mat. Ferromagnéticos: Son aquellos q dentro de un campo
magnét. alinean sus moléculas de forma q el campo magnét
se refuerza.
Bobinas: conductores enrollados con el objetivo de generar
campos magnéticos como los electroimanes.
Aplicaciones: relés, micrófonos, altavoces, motores dinamos,
alternadores, separadores de metales(chatarra).

22. Generadores : Dinamo y alternador
• Son máquinas que generan c.e. a partir del mov. de
rotación sobre un eje (Emecánica Eléctrica)
mediante inducción electromagnética.
• Tienen 2 partes esenciales: sist. Inductor y sist. Inducido.
• Sist. Inductor: formado por un conj. de imanes (bobinas,
elctroimanes) que crea un campo magnético.
• Sist. Inducido: Conj. de bobinas que generan c.e. al ser
sometidas a variaciones del campo magnético.
• Para producir variaciones del campo magnético el sist
inductor y el inducido deben estar en mov. uno respeto del
otro.

23. Estructura del generador:
• Se divide en 2 partes:
– Estator: parte externa, inmóvil.
– Rotor: parte interna, gira sobre un eje.
– Algunos generadores tienen el sist. Inductor en el rotor y el
sist. inducido en el estator y otros al revés

24. Motor de CC. dinamo
La conexión con el circuito correspondiente al rotor se puede realizar mediante
delgas y escobillas.
Delgas: Son los conectores que se encuentran en el rotor, aisladas del eje, pero
van conectadas al inicio y al final de cada bobina.
Escobillas: Se encuentran en el estator, hacen presión sobre las delgas para
hacer posible el contacto eléctrico.
En las dinamos el inductor se encuentra en el estator y el inducido en el rotor,
pero para conseguir una c.e. continua los contactos del sistema inducido no
están fijos sp en la misma bobina, sino que las delgas y escobillas realizan una
conmutación automática entre varias bobinas con ángulos diferentes, de modo
que en las escobillas sp llega la I en el mismo sentido.

25. • Una dinamo con una sola
bobina en el rotor nos
daría una corriente
pulsada.
• Las dinamos consiguen
corriente casi continua a
partir de los picos de
intensidad generados en
varias bobinas,
conmutando de una a
otra mediante delgas y
escobillas.

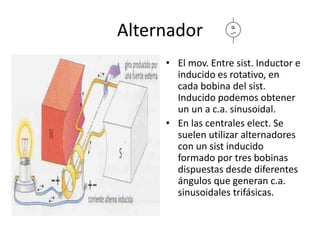

26. Alternador
• El mov. Entre sist. Inductor e
inducido es rotativo, en
cada bobina del sist.
Inducido podemos obtener
un un a c.a. sinusoidal.
• En las centrales elect. Se
suelen utilizar alternadores
con un sist inducido
formado por tres bobinas
dispuestas desde diferentes
ángulos que generan c.a.
sinusoidales trifásicas.

27. Transformadores
• Dispositivos que utilizan el fenómeno de la
inducción electromagnética para aumentar la
tensión eléctrica de una parte del circuito ( a
cambio de disminuir su I) o bien la I ( a cambio
de disminuir el V).
• Trabajan sp con c.a.
• Símbolo:
