Engranajes son ruedas o barras con dientes que encajan entre sí de tal forma que cuando una gira, la otra gira en sentido opuesto. La velocidad y número de dientes de cada engranaje están relacionados por la fórmula Z1*n1 = Z2*n2, donde Z es el número de dientes y n la velocidad. Esta relación permite calcular la velocidad transmitida y la relación de transmisión entre engranajes.

1. ENGRANAJES Profesor: Julio Serrano

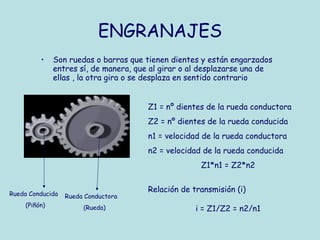

2. ENGRANAJES Son ruedas o barras que tienen dientes y están engarzados entres sí, de manera, que al girar o al desplazarse una de ellas , la otra gira o se desplaza en sentido contrario Z1 = nº dientes de la rueda conductora Z2 = nº dientes de la rueda conducida n1 = velocidad de la rueda conductora n2 = velocidad de la rueda conducida Z1*n1 = Z2*n2 Relación de transmisión (i) i = Z1/Z2 = n2/n1 Rueda Conducida (Piñón) Rueda Conductora (Rueda)
