2. Escaleras

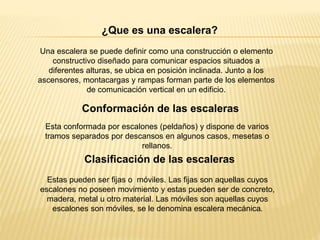

3. ¿Que es una escalera?
Una escalera se puede definir como una construcción o elemento
constructivo diseñado para comunicar espacios situados a
diferentes alturas, se ubica en posición inclinada. Junto a los
ascensores, montacargas y rampas forman parte de los elementos
de comunicación vertical en un edificio.
Esta conformada por escalones (peldaños) y dispone de varios
tramos separados por descansos en algunos casos, mesetas o
rellanos.
Estas pueden ser fijas o móviles. Las fijas son aquellas cuyos
escalones no poseen movimiento y estas pueden ser de concreto,
madera, metal u otro material. Las móviles son aquellas cuyos
escalones son móviles, se le denomina escalera mecánica.
Conformación de las escaleras
Clasificación de las escaleras

4. Tipos de escaleras usadas en viviendas
 Escaleras rectas
Escaleras de tramos rectos Ida y vuelta
Escaleras en U
Escaleras en L
 Escaleras curvas
Escaleras ovaladas
Escaleras elípticas
Escaleras semicirculares
 Escaleras compensadas

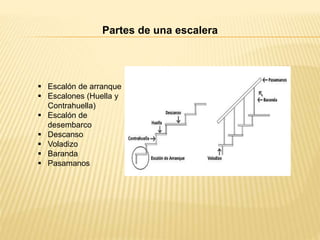

5. Partes de una escalera
 Escalón de arranque
 Escalones (Huella y
Contrahuella)
 Escalón de
desembarco
 Descanso
 Voladizo
 Baranda
 Pasamanos

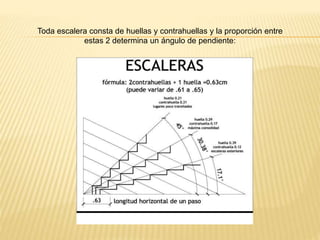

6. Toda escalera consta de huellas y contrahuellas y la proporción entre
estas 2 determina un ángulo de pendiente:

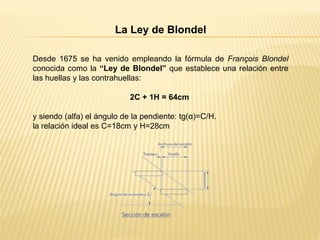

7. La Ley de Blondel
Desde 1675 se ha venido empleando la fórmula de François Blondel
conocida como la “Ley de Blondel” que establece una relación entre
las huellas y las contrahuellas:
2C + 1H = 64cm
y siendo (alfa) el ángulo de la pendiente: tg(α)=C/H.
la relación ideal es C=18cm y H=28cm

8. Según Ernst Neufert en su libro “Arte de Proyectar en Arquitectura”
establece que debe ser aproximadamente 62,5 por lo que podemos
abrir un abanico de entre 60 y 65 cm en el que podemos aceptar la
formula.
La pendiente media de la escalera resulta: tg(α)= C/H , el baremo
anterior conduce a escaleras con pendientes entre 30°y 35°

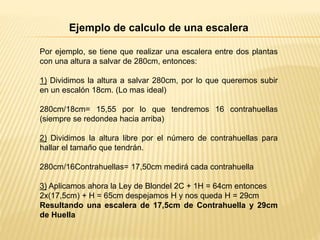

9. Ejemplo de calculo de una escalera
Por ejemplo, se tiene que realizar una escalera entre dos plantas
con una altura a salvar de 280cm, entonces:
1) Dividimos la altura a salvar 280cm, por lo que queremos subir
en un escalón 18cm. (Lo mas ideal)
280cm/18cm= 15,55 por lo que tendremos 16 contrahuellas
(siempre se redondea hacia arriba)
2) Dividimos la altura libre por el número de contrahuellas para
hallar el tamaño que tendrán.
280cm/16Contrahuellas= 17,50cm medirá cada contrahuella
3) Aplicamos ahora la Ley de Blondel 2C + 1H = 64cm entonces
2x(17,5cm) + H = 65cm despejamos H y nos queda H = 29cm
Resultando una escalera de 17,5cm de Contrahuella y 29cm
de Huella

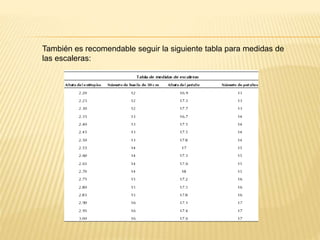

10. También es recomendable seguir la siguiente tabla para medidas de
las escaleras:

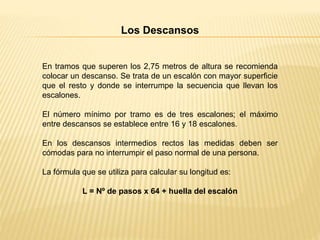

11. Los Descansos
En tramos que superen los 2,75 metros de altura se recomienda
colocar un descanso. Se trata de un escalón con mayor superficie
que el resto y donde se interrumpe la secuencia que llevan los
escalones.
El número mínimo por tramo es de tres escalones; el máximo
entre descansos se establece entre 16 y 18 escalones.
En los descansos intermedios rectos las medidas deben ser
cómodas para no interrumpir el paso normal de una persona.
La fórmula que se utiliza para calcular su longitud es:
L = Nº de pasos x 64 + huella del escalón

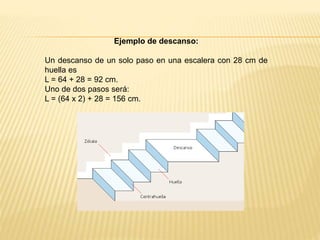

12. Ejemplo de descanso:
Un descanso de un solo paso en una escalera con 28 cm de
huella es
L = 64 + 28 = 92 cm.
Uno de dos pasos será:
L = (64 x 2) + 28 = 156 cm.

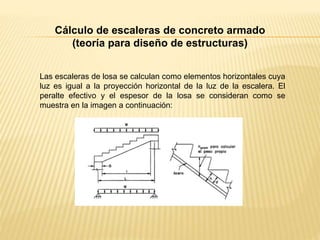

13. Cálculo de escaleras de concreto armado
(teoría para diseño de estructuras)
Las escaleras de losa se calculan como elementos horizontales cuya
luz es igual a la proyección horizontal de la luz de la escalera. El
peralte efectivo y el espesor de la losa se consideran como se
muestra en la imagen a continuación:

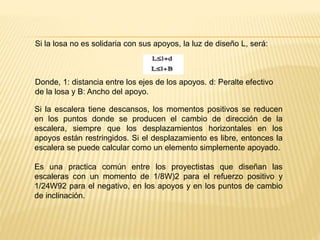

14. Si la losa no es solidaria con sus apoyos, la luz de diseño L, será:
Donde, 1: distancia entre los ejes de los apoyos. d: Peralte efectivo
de la losa y B: Ancho del apoyo.
Si la escalera tiene descansos, los momentos positivos se reducen
en los puntos donde se producen el cambio de dirección de la
escalera, siempre que los desplazamientos horizontales en los
apoyos están restringidos. Si el desplazamiento es libre, entonces la
escalera se puede calcular como un elemento simplemente apoyado.
Es una practica común entre los proyectistas que diseñan las
escaleras con un momento de 1/8W)2 para el refuerzo positivo y
1/24W92 para el negativo, en los apoyos y en los puntos de cambio
de inclinación.

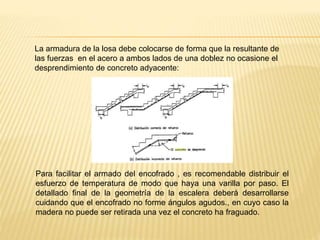

15. La armadura de la losa debe colocarse de forma que la resultante de
las fuerzas en el acero a ambos lados de una doblez no ocasione el
desprendimiento de concreto adyacente:
Para facilitar el armado del encofrado , es recomendable distribuir el
esfuerzo de temperatura de modo que haya una varilla por paso. El
detallado final de la geometría de la escalera deberá desarrollarse
cuidando que el encofrado no forme ángulos agudos., en cuyo caso la
madera no puede ser retirada una vez el concreto ha fraguado.

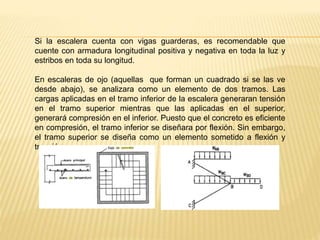

16. Si la escalera cuenta con vigas guarderas, es recomendable que
cuente con armadura longitudinal positiva y negativa en toda la luz y
estribos en toda su longitud.
En escaleras de ojo (aquellas que forman un cuadrado si se las ve
desde abajo), se analizara como un elemento de dos tramos. Las
cargas aplicadas en el tramo inferior de la escalera generaran tensión
en el tramo superior mientras que las aplicadas en el superior,
generará compresión en el inferior. Puesto que el concreto es eficiente
en compresión, el tramo inferior se diseñara por flexión. Sin embargo,
el tramo superior se diseña como un elemento sometido a flexión y
tracción.

17. Revestimiento, Acabado y Estucado

18. Revestimiento y Acabado
El revestimiento y acabado se pueden referir a las terminaciones
superficiales que se realizan sobre una superficie de construcción para
la protección y decoración. Podemos teóricamente dividir revestimiento
y acabado en dos definiciones completamente distintas. Puesto que
revestimiento puede significar la protección de la superficie del
elemento estructural, como en este caso las escaleras y los acabados
ya forma parte de la decoración.

19. El revestimiento
Como esta definido anteriormente, es la capa que se coloca sobre los
elementos estructurales para su protección y para facilitar la
colocación de los acabados. Para la protección del concreto de la
escalera se puede agregar a la superficie un revestimiento compuesto
de capas obtenidas de pastas y mezclas variadas de aglomerantes,
con la posibilidad de que estas misma puedan ser coloreadas
posteriormente.

20. El revestimiento para protección de concreto, puede aplicarse a
paredes, pisos, techos, fachada externa, entre otros. Y este se puede
componer de los siguientes productos:
 Yeso: Con pasta de yeso, para interiores
Enlucidos
Estucos
 Cemento o cemento y Cal:
Enfoscados: ejecutado con mortero y cuyo aglomerante es
cemento
Enlucidos: ejecutado con pasta de cal y cemento
 Cal
Revocos: ejecutados con morteros de cal
Esgrafiados: Estuco con morteros de distintos colores
Estuco: Capas sucesivas de mortero de cal
Escalados o Enjalbegados
 Sintéticos o Preparados (morteros monocapa)

21. La primera función que cumplen estos revestimientos es adecuar las
superficies de los paramentos para darles un acabado final.
Se ejecutan con pastas y morteros extendiéndolos en condiciones
determinadas de acuerdo a los revestimientos que se utilicen.
La pasta es una mezcla de aglomerantes y agua obtenida en
determinadas proporciones y compactada hasta lograr la terminación
buscada.
Podemos nombrar como ejemplo la pasta de yeso, utilizada en
paredes interiores que requiere de una humedad lograda con la
proporción adecuada.
Un mortero habitual es de cal, empleado como base de revestimientos
continuos elaborados, como los estucos y esgrafiados; se puede
utilizar tanto en interiores como en exteriores, en paramentos
verticales u horizontales.

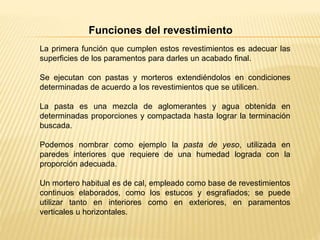

Funciones del revestimiento

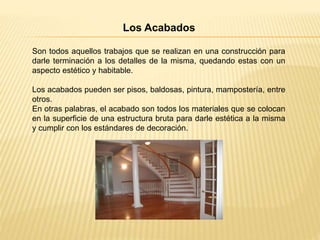

22. Los Acabados
Son todos aquellos trabajos que se realizan en una construcción para
darle terminación a los detalles de la misma, quedando estas con un
aspecto estético y habitable.
Los acabados pueden ser pisos, baldosas, pintura, mampostería, entre
otros.
En otras palabras, el acabado son todos los materiales que se colocan
en la superficie de una estructura bruta para darle estética a la misma
y cumplir con los estándares de decoración.

23.  Yeso
 Cerámica
 Madera
 Mármol
 Hierro o Aluminio
 Impermeabilizantes
 Pintura
 Ladrillos
 Piezas de mampostería
Materiales utilizados para los acabados

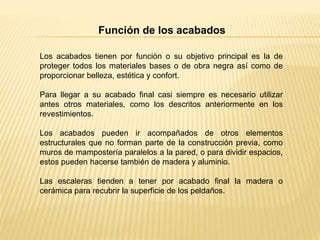

24. Función de los acabados
Los acabados tienen por función o su objetivo principal es la de
proteger todos los materiales bases o de obra negra así como de
proporcionar belleza, estética y confort.
Para llegar a su acabado final casi siempre es necesario utilizar
antes otros materiales, como los descritos anteriormente en los
revestimientos.
Los acabados pueden ir acompañados de otros elementos
estructurales que no forman parte de la construcción previa, como
muros de mampostería paralelos a la pared, o para dividir espacios,
estos pueden hacerse también de madera y aluminio.
Las escaleras tienden a tener por acabado final la madera o
cerámica para recubrir la superficie de los peldaños.

25. Tipos de acabados
 Acabados de pisos
 Acabados en paredes
Divisores
 Acabados de techos
Cielos falsos
Cielo raso
 Acabados de puertas y ventanas
 Acabados de escaleras
 Acabados de fachada exterior
 Acabados de mampostería

26. Estucado
El estuco es una pasta de grano fino que se compone de cal apagada,
mármol pulverizado, yeso, pigmentos naturales, entre otros. Que se
endurece por reacción química al entrar en contacto el hidróxido de
calcio de la cal con el dióxido de carbono (CO2) [Ca(OH)2 + CO2 →
CaCO3 + H2O].
El estucado se aplica sobre bloque (humedeciendo la superfície) y
sobre una superfície fina de cemento o yeso (recubrimientos).

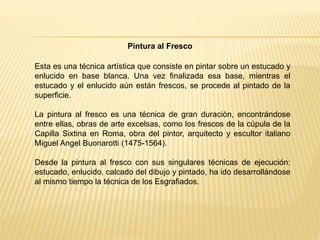

27. Esta es una técnica artística que consiste en pintar sobre un estucado y
enlucido en base blanca. Una vez finalizada esa base, mientras el
estucado y el enlucido aún están frescos, se procede al pintado de la
superficie.
La pintura al fresco es una técnica de gran duración, encontrándose
entre ellas, obras de arte excelsas, como los frescos de la cúpula de la
Capilla Sixtina en Roma, obra del pintor, arquitecto y escultor italiano
Miguel Angel Buonarotti (1475-1564).
Desde la pintura al fresco con sus singulares técnicas de ejecución:
estucado, enlucido, calcado del dibujo y pintado, ha ido desarrollándose
al mismo tiempo la técnica de los Esgrafiados.
Pintura al Fresco

28. Tipos de estucado
 Estucado en frío
 Estucado liso
 Estucado raspado
 Estucado al Tirol de Baviera
 Estucado al Tirol Aplanado
 Estucado imitación de piedra
 Estucado Plástico
 Estucado en caliente

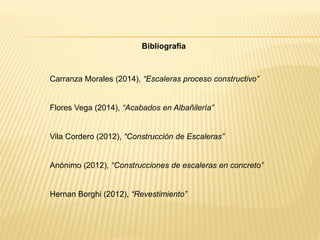

29. Bibliografía
Carranza Morales (2014), “Escaleras proceso constructivo”
Flores Vega (2014), “Acabados en Albañilería”
Vila Cordero (2012), “Construcción de Escaleras”
Anónimo (2012), “Construcciones de escaleras en concreto”
Hernan Borghi (2012), “Revestimiento”
