La espectrometría de masas es una técnica de análisis que permite medir iones derivados de moléculas mediante un espectrómetro de masas. Este instrumento consta principalmente de una fuente de iones, un analizador de masas y un detector. Permite analizar con precisión la composición de elementos y isótopos separando los iones en función de su relación carga-masa.

1. UNIVERSIDAD
VERACRUZANA
ESPECTROMETRIA
DE MASAS
 CABRERA OSORIO YEDANI
 HERNANDEZ VALDES OSCAR
 ORTEGA RODRIGUEZ DELTA SELENE
 SALAZAR GUZMAN GRETHEL MELITZA
 SANCHEZ ANTONIO DIANA LAURA
I.Q. 302
«QUIMICA ANALITICA»

2. FUNDAMENTO
La espectrometría de masas es una técnica de análisis que
permite la medición de iones derivados de moléculas.
El espectrómetro de
masas es un instrumento
que permite analizar con
gran precisión la
composición de diferentes
elementos químicos e
isótopos atómicos,
separando los núcleos
atómicos en función de su
relación carga-masa
(z/m)

3. DIAGRAMA DE BLOQUES DE LOS COMPONENTES
DEL ESPECTRÓMETRO DE MASAS

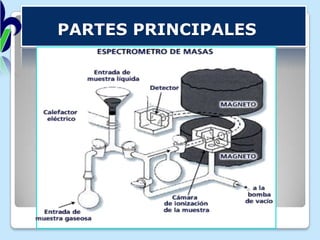

4. PARTES PRINCIPALES

5. SISTEMA DE ENTRADA

6. FUENTE DE IONES
La fuente de iones convierte los componentes de una muestra
en iones por bombardeo con electrones, iones, moléculas o
fotones.
Alternativamente,
la
ionización se lleva a
cabo
por
energía
térmica o eléctrica.

7. ANALIZADOR DE MASAS
La función del analizador de
masas es parecida a la de la
rejilla de un espectrómetro
óptico. En el primero, sin
embargo, la dispersión está
basada en las relaciones
carga/masa de los iones del
analito en vez de en la
longitud de onda de los
fotones.

8. DETECTOR (PARA IONES)
Convierte el haz de iones
en una señal eléctrica que
puede ser entonces
procesada, almacenada
en la memoria de un
ordenador y mostrada o
registrada
de varias maneras.

9. FUNCIONAMIENTO
En términos generales, moléculas diversas tienen masas diversas,
hecho utilizado por un espectrómetro de masas para determinar qué
moléculas están presentes en una muestra. Por ejemplo, se vaporiza sal
de mesa (NaCl) y se analizan los iones en la primera parte del
espectrómetro de masa. Esto produce iones del sodio e iones del cloro
que tienen pesos moleculares específicos. Estos iones también tienen
una carga, que significa que debido a ella tendrán movimiento bajo
influencia de un determinado campo eléctrico.

10. Estos iones se envían a un compartimiento de aceleración y se pasan a
través de una lámina metálica. Se aplica un campo magnético a un lado
del compartimiento que atrae a cada uno de los iones con la misma
fuerza (suponiendo carga idéntica) y se los desvía sobre un detector.
Naturalmente, los iones más ligeros se desviarán más que los iones
pesados porque la fuerza aplicada a cada ion es igual pero los iones
ligeros tienen menos masa. El detector mide exactamente cuán lejos se
ha desviado cada ion y, a partir de ese dato se calcula el "cociente
masa por unidad de carga". Con esta información es posible
determinar con un alto nivel de certeza cuál es la composición química
de la muestra original.

11. DIAGRAMA OPTICO

12. LIMITE DE DETECCION
En general, a mayor velocidad de erosión, mejor sensibilidad, por lo
que, a corriente alta, el haz primario de iones de alta energía es el ideal.
Pero, desafortunadamente, con la energía, no solo la eficiencia del
“sputtering” aumenta; también la profundidad de penetración y el
volumen de cascada (daño inducido, perturbación). Es por eso que
SIMS es una técnica de análisis destructiva. La distinción entre
condiciones dinámicas y estáticas podemos comprenderla analizando
el tiempo de vida (t) en la primera capa atómica encontrada en
superficie:1
t = 10^5 A*x/Ip*y
donde:
t = tiempo de vida de la monocapa. A = área de superficie pulverizada
[cm2]. y = parte dispersada. Ip = flujo primario de partículas [cm-2].

13. APLICACIONES
 Cuantificación
 Determinacion de formula molecular (isotopos)
 Estudio del metabolismo de drogas
 Estudios clínicos
 Elucidación estructural de productos naturales
 Estudio de mecanismo de reacciones
 Análisis de gases tóxicos industriales y de compuestos
simulantes de agentes de guerra química

14. BIBLIOGRAFIA
http://rua.ua.es/dspace/bitstream/10045/8249/4/T5mas
as.pdf
http://es.wikipedia.org/wiki/Pulverizaci%C3%B3n_cat%
C3%B3dica

15. CUESTIONARIO
1. NOMBRA
TRES
PARTES
PRINCIPALES
DEL
ESPECTOMETRO
2. NOMBRAR TRES APLICACIONES
3. QUE ES LA ESPECTOMETRIA DE MASAS
4. PARA QUE NOS SIRVE EL ESPECTOMETRO DE MASAS
