Un espectrofotómetro es un instrumento que mide la relación entre valores de una magnitud fotométrica de dos haces de radiación y la concentración de una muestra a través de la longitud de onda. Consta de una fuente de luz, un monocromador que aísla una longitud de onda, un compartimiento de muestra, un detector de luz y fotodetectores. Puede usarse para cuantificar sustancias y microorganismos en laboratorios de química.

1. espectrofotómetro
Un espectrofotómetro es un instrumento usado en el análisis químico que sirve para
medir, en función de la longitud de onda, la relación entre valores de una misma
magnitud fotométrica relativos a dos haces de radiaciones y la concentración o
reacciones químicas que se miden en una muestra. También es utilizado en los
laboratorios de química para la cuantificación de sustancias y microorganismos.
Hay varios tipos de espectrofotómetros, puede ser de absorción atómica o
espectrofotómetro de masa y visuales.
Este instrumento tiene la capacidad de proyectar un haz de luz monocromática a través
de una muestra y medir la cantidad de luz que es absorbida por dicha muestra. Esto le
permite al operador realizar dos funciones:
1. Dar información sobre la naturaleza de la sustancia en la muestra
2. Indicar indirectamente qué cantidad de la sustancia que nos interesa está presente
en la muestra
Índice
1 Componentes de un espectrofotómetro
o 1.1 Fuente de luz
o 1.2 Monocromador
o 1.3 Compartimiento de Muestra
o 1.4 Detector
o 1.5 Fotodetectores
2 Véase también
Componentes de un espectrofotómetro

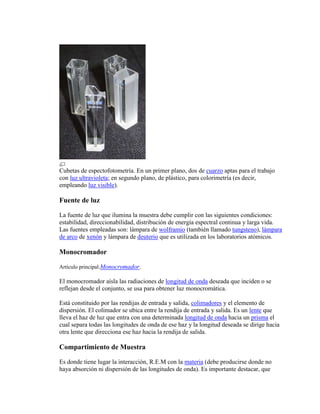

2. Cubetas de espectofotometría. En un primer plano, dos de cuarzo aptas para el trabajo
con luz ultravioleta; en segundo plano, de plástico, para colorimetría (es decir,
empleando luz visible).
Fuente de luz
La fuente de luz que ilumina la muestra debe cumplir con las siguientes condiciones:
estabilidad, direccionabilidad, distribución de energía espectral continua y larga vida.
Las fuentes empleadas son: lámpara de wolframio (también llamado tungsteno), lámpara
de arco de xenón y lámpara de deuterio que es utilizada en los laboratorios atómicos.
Monocromador
Artículo principal:Monocromador.
El monocromador aísla las radiaciones de longitud de onda deseada que inciden o se
reflejan desde el conjunto, se usa para obtener luz monocromática.
Está constituido por las rendijas de entrada y salida, colimadores y el elemento de
dispersión. El colimador se ubica entre la rendija de entrada y salida. Es un lente que
lleva el haz de luz que entra con una determinada longitud de onda hacia un prisma el
cual separa todas las longitudes de onda de ese haz y la longitud deseada se dirige hacia
otra lente que direcciona ese haz hacia la rendija de salida.
Compartimiento de Muestra
Es donde tiene lugar la interacción, R.E.M con la materia (debe producirse donde no
haya absorción ni dispersión de las longitudes de onda). Es importante destacar, que

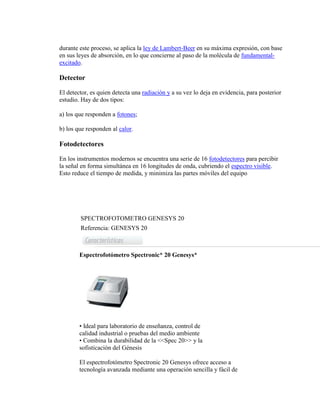

3. durante este proceso, se aplica la ley de Lambert-Beer en su máxima expresión, con base
en sus leyes de absorción, en lo que concierne al paso de la molécula de fundamental-
excitado.
Detector
El detector, es quien detecta una radiación y a su vez lo deja en evidencia, para posterior
estudio. Hay de dos tipos:
a) los que responden a fotones;
b) los que responden al calor.
Fotodetectores
En los instrumentos modernos se encuentra una serie de 16 fotodetectores para percibir
la señal en forma simultánea en 16 longitudes de onda, cubriendo el espectro visible.
Esto reduce el tiempo de medida, y minimiza las partes móviles del equipo
SPECTROFOTOMETRO GENESYS 20
Referencia: GENESYS 20
Espectrofotómetro Spectronic* 20 Genesys*
• Ideal para laboratorio de enseñanza, control de
calidad industrial o pruebas del medio ambiente
• Combina la durabilidad de la <<Spec 20>> y la
sofisticación del Génesis
El espectrofotómetro Spectronic 20 Genesys ofrece acceso a
tecnología avanzada mediante una operación sencilla y fácil de

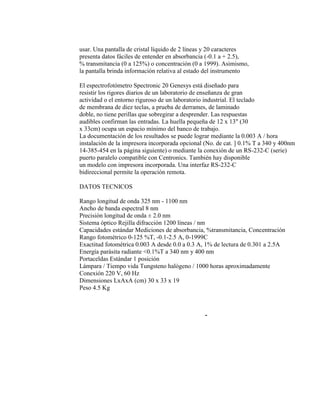

4. usar. Una pantalla de cristal líquido de 2 líneas y 20 caracteres
presenta datos fáciles de entender en absorbancia (-0.1 a + 2.5),
% transmitancia (0 a 125%) o concentración (0 a 1999). Asimismo,
la pantalla brinda información relativa al estado del instrumento
El espectrofotómetro Spectronic 20 Genesys está diseñado para
resistir los rigores diarios de un laboratorio de enseñanza de gran
actividad o el entorno riguroso de un laboratorio industrial. El teclado
de membrana de diez teclas, a prueba de derrames, de laminado
doble, no tiene perillas que sobregirar a desprender. Las respuestas
audibles confirman las entradas. La huella pequeña de 12 x 13" (30
x 33cm) ocupa un espacio mínimo del banco de trabajo.
La documentación de los resultados se puede lograr mediante la 0.003 A / hora
instalación de la impresora incorporada opcional (No. de cat. ] 0.1% T a 340 y 400nm
14-385-454 en la página siguiente) o mediante la conexión de un RS-232-C (serie)
puerto paralelo compatible con Centronics. También hay disponible
un modelo con impresora incorporada. Una interfaz RS-232-C
bidireccional permite la operación remota.
DATOS TECNICOS
Rango longitud de onda 325 nm - 1100 nm
Ancho de banda espectral 8 nm
Precisión longitud de onda ± 2.0 nm
Sistema óptico Rejilla difracción 1200 líneas / nm
Capacidades estándar Mediciones de absorbancia, %transmitancia, Concentración
Rango fotométrico 0-125 %T, -0.1-2.5 A, 0-1999C
Exactitud fotométrica 0.003 A desde 0.0 a 0.3 A, 1% de lectura de 0.301 a 2.5A
Energía parásita radiante <0.1%T a 340 nm y 400 nm
Portaceldas Estándar 1 posición
Lámpara / Tiempo vida Tungsteno halógeno / 1000 horas aproximadamente
Conexión 220 V, 60 Hz
Dimensiones LxAxA (cm) 30 x 33 x 19
Peso 4.5 Kg
-

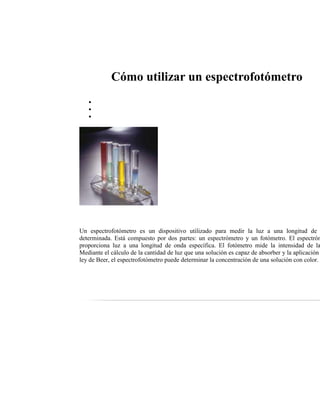

5. Cómo utilizar un espectrofotómetro
Un espectrofotómetro es un dispositivo utilizado para medir la luz a una longitud de
determinada. Está compuesto por dos partes: un espectrómetro y un fotómetro. El espectróm
proporciona luz a una longitud de onda específica. El fotómetro mide la intensidad de la
Mediante el cálculo de la cantidad de luz que una solución es capaz de absorber y la aplicación
ley de Beer, el espectrofotómetro puede determinar la concentración de una solución con color.
